Mitsubishi Lancer / Lancer Wagon. Руководство - часть 138

22B

-62

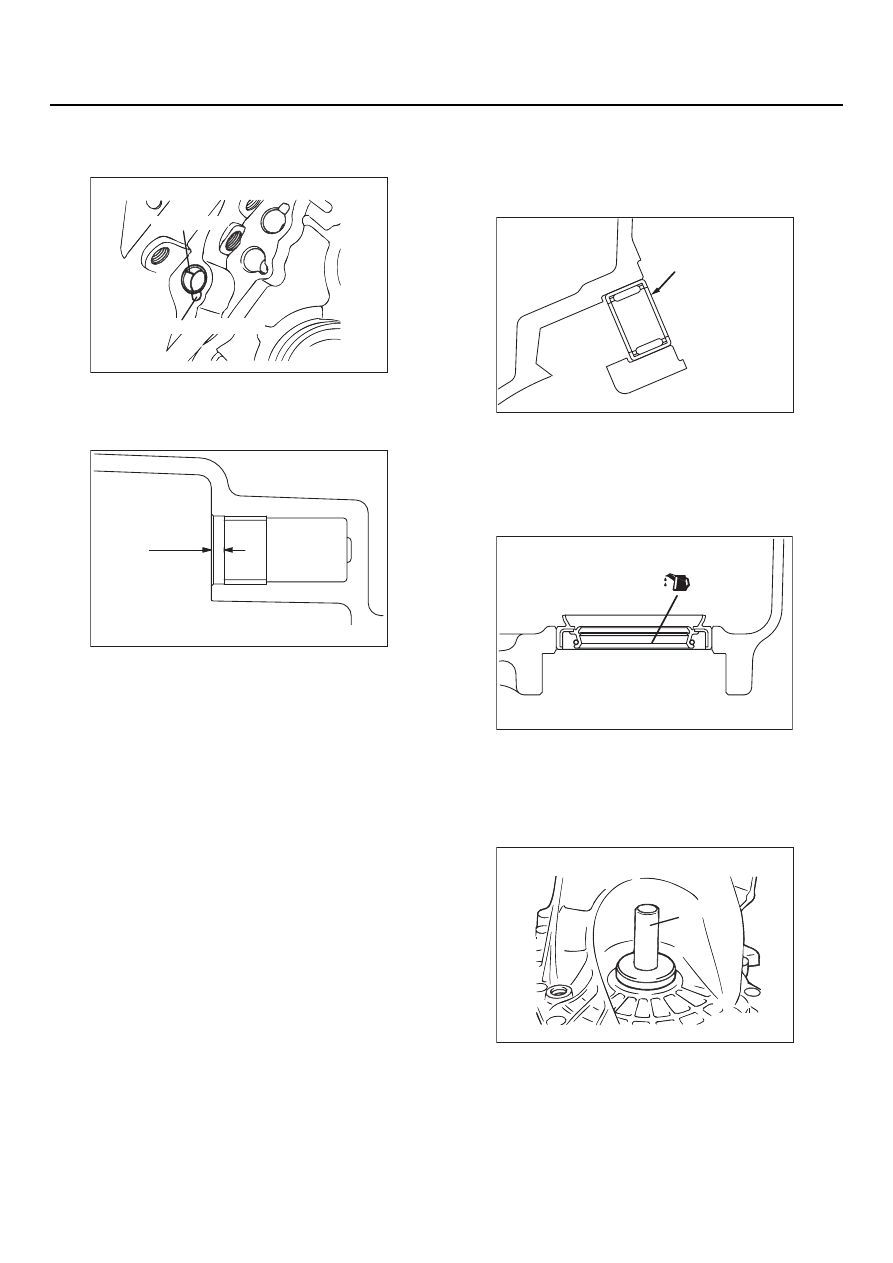

КАРТЕР КОРОБКИ ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА ВТУЛКИ

1. Установите втулку таким образом, чтобы шов

не попал в вентиляционное отверстие
(см. рисунок).

2. Убедитесь в том, что втулка полностью встала

на свое посадочное место, как показано
на рисунке. Торцевая поверхность втулки
должна располагаться на 3 мм ниже кромки
посадочного отверстия.

>>B<< УСТАНОВКА ИГОЛЬЧАТОГО
ПОДШИПНИКА

1. Убедитесь в том, что игольчатый подшипник

устанавливается правильной стороной.

2. Запрессуйте игольчатый подшипник таким

образом, чтобы он встал заподлицо с
поверхностью картера коробки передач.

>>C<<УСТАНОВКА САЛЬНИКА

1. Нанесите трансмиссионное масло

(трансмиссионное масло для гипоидных
зубчатых передач, удовлетворяющее
спецификациям API, класс GL4, вязкость
 по шкале SAE 75W90 или 75W85W).

2. Воспользовавшись приспособлением

для установки сальника дифференциала
(MD998325), запрессуйте сальник в картер
коробки передач.

AK204292

Шов втулки

Вентиляционное отверстие

AB

AK204304

3 мм

AC

AK204287

Сторона
с выштампованным
номером

AB

AK204286AB

AK204288

MD998325

AB

22B

-63

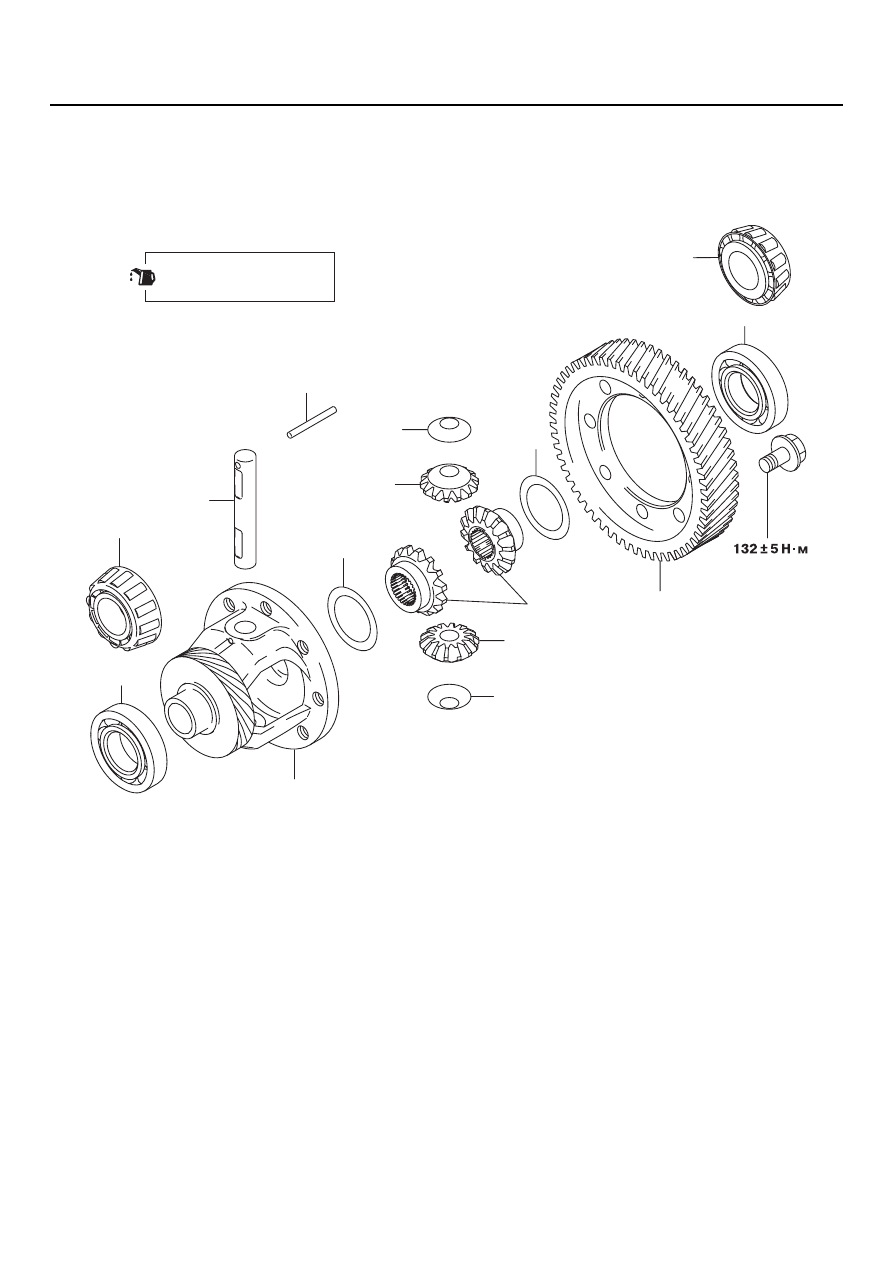

ДИФФЕРЕНЦИАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ДИФФЕРЕНЦИАЛ

РАЗБОРКА И СБОРКА

M1222002500124

AK300293

2

3

9

6

7

5

9

1

8

6

2

7

10

4

3

AB

На все подвижные части переда
их установкой нанесите
трансмиссионное масло.

Последовательность
разборки

>>E<<

1.

Ведомая шестерня главной
передачи

<<А>>

>>D<<

2.

Шариковый подшипник
<F5M41>

<<B>>

>>C<<

3.

Конический роликовый
подшипник <F5M42>

>>B<<

4.

Стопорный штифт

>>А<<

5.

Ось сателлитов

>>А<<

6.

Сателлит

>>А<<

7.

Шайба

>>А<<

8.

Шестерня приводного вала

>>А<<

9.

Регулировочное кольцо

10. Коробка дифференциала

Последовательность
разборки

22B

-64

ДИФФЕРЕНЦИАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

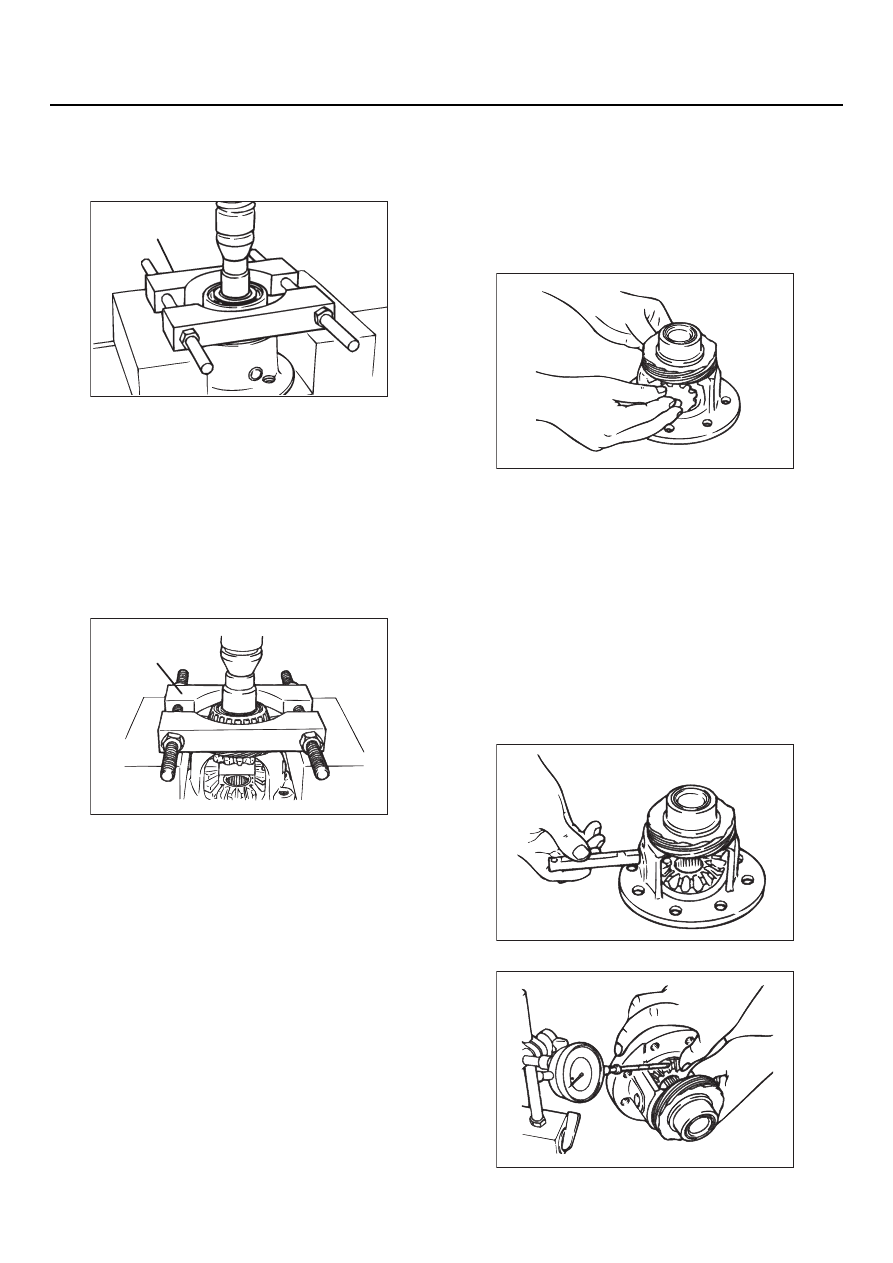

УКАЗАНИЯ К РАЗБОРКЕ

<<A>> ДЕМОНТАЖ ШАРИКОВОГО
ПОДШИПНИКА

1. Подставив под шариковый подшипник

съемник подшипников (MD998801),
установите коробку дифференциала на
прессе.

2. Снимите подшипник, приложив к коробке

дифференциала усилие пресса,
направленное вниз.

<<B>> ДЕМОНТАЖ КОНИЧЕСКОГО
РОЛИКОВОГО ПОДШИПНИКА

1. Подставив под конический роликовый

подшипник съемник подшипников
(MD998801), установите коробку
дифференциала на прессе.

2. Снимите подшипник, приложив к коробке

дифференциала усилие пресса,
направленное вниз.

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА
РЕГУЛИРОВОЧНОГО КОЛЬЦА,
ШЕСТЕРНИ ПРИВОДНОГО ВАЛА,
ШАЙБЫ, САТЕЛЛИТА, ОСИ
САТЕЛЛИТОВ

1. Установив регулировочное кольцо на

тыльной поверхности шестерни приводного
вала, установите шестерню в коробку
дифференциала.

NOTE: В случае установки новой шестерни
приводного вала используйте
регулировочное кольцо средней толщины

(1,01



 1,08 мм).

2. Установите шайбу на тыльной поверхности

каждого сателлита. Одновременно вложите
в коробку дифференциала оба сателлита и
шестерни приводных валов. Повернув
шестерни, установите их на свои места.

3. Вставьте ось сателлитов.

AK204208AB

MD998801

AK204289

MD998801

AB

AK300682

AK300683

AK300681

22B

-65

ДИФФЕРЕНЦИАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

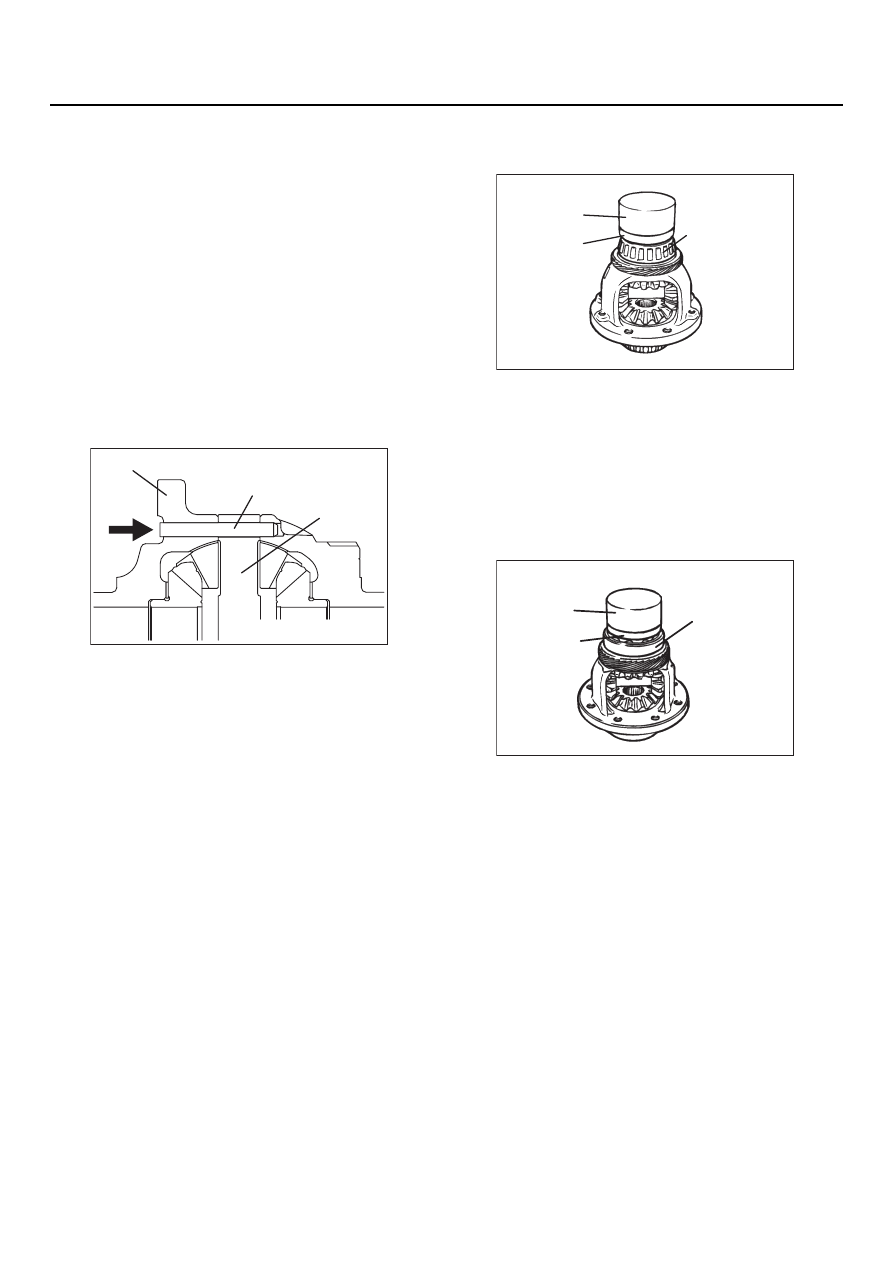

4. Измерьте величину зазора между шестерней

приводного вала и сателлитом.

Допустимое значение: 0



 0,15 мм

5. Если зазор не соответствует диапазону

допустимых значений, следует подобрать
регулировочное кольцо, которое бы
обеспечило требуемое значение зазора.
После установки кольца снова измерьте
зазор.

NOTE: Повторяйте эту операцию до тех пор,
пока зазор с обеих сторон не станет
одинаковым.

>>B<< УСТАНОВКА СТОПОРНОГО
ШТИФТА

Установите стопорный штифт таким образом,
чтобы он был ориентирован так, как это
показано на рисунке.

>>C<< УСТАНОВКА КОНИЧЕСКОГО
РОЛИКОВОГО ПОДШИПНИКА

Воспользовавшись перечисленным ниже
специальным инструментом, запрессуйте
конический роликовый подшипник.

•

Насадка (MD998812)

•

Оправка (MD998823)

>>D<< УСТАНОВКА ШАРИКОВОГО
ПОДШИПНИКА

Воспользовавшись перечисленным ниже
специальным инструментом, запрессуйте
шариковый подшипник.

•

Насадка (MD998812)

•

Оправка (MD998819)

AK204290

Коробка дифференциала

Стопорный штифт

Ось сателлитов

AB

AK204319

MD998812

Конический
роликовый
подшипник

MD998823

AC

AK204209AC

MD998812

MD998819

Шариковый
подшипник
