Mitsubishi Lancer / Lancer Wagon. Руководство - часть 135

22B

-50

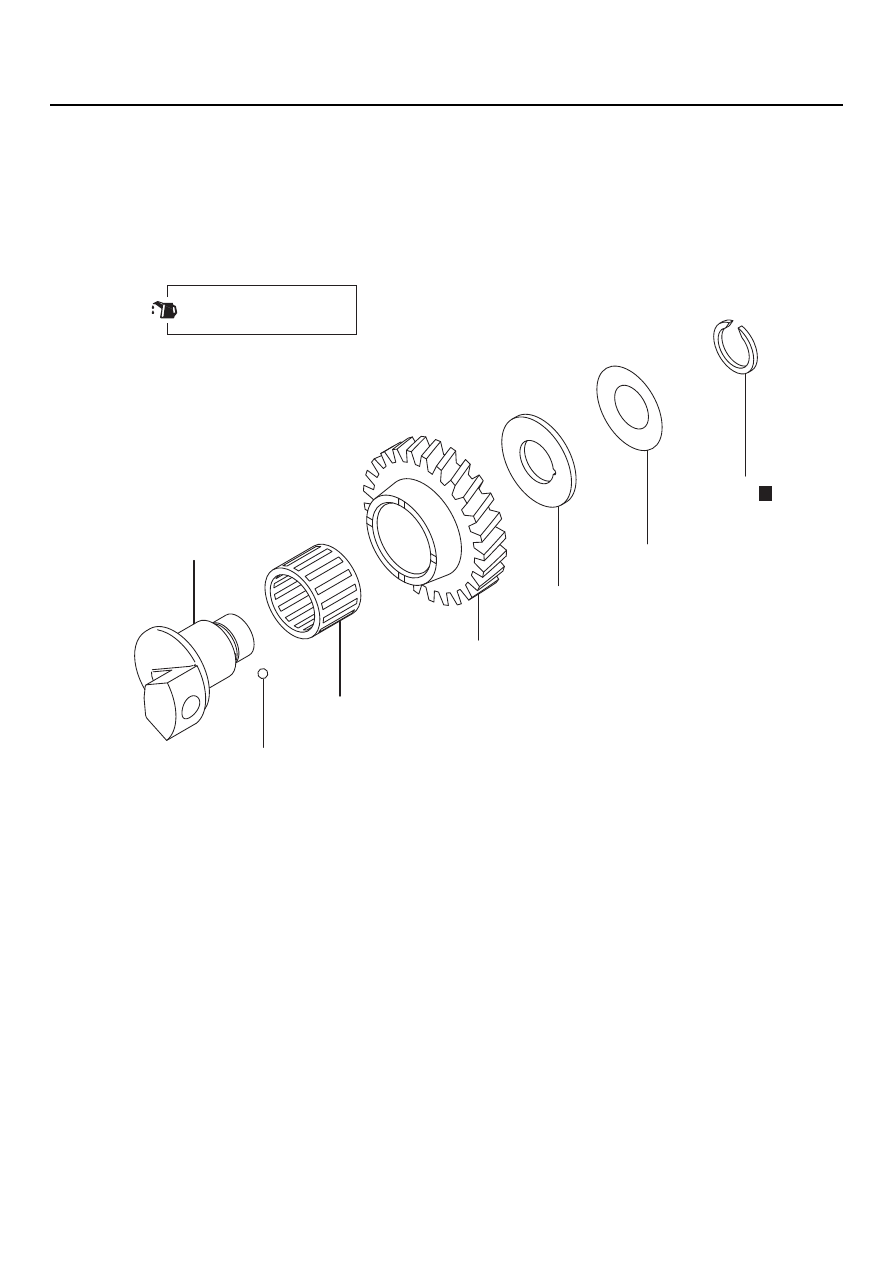

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ ЗАДНЕГО ХОДА

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ ЗАДНЕГО ХОДА

РАЗБОРКА И СБОРКА

M1222012500103

<F5M42>

AK204396

4

5

6

1

2

3

7

AB

На все подвижные части переда
их установкой нанесите
трансмиссионное масло.

H

Последовательность
разборки

1.

Стопорное кольцо

2.

Тарельчатая пружина

3.

Упорная шайба

4.

Стальной шарик

5.

Промежуточная шестерня
заднего хода

6.

Игольчатый роликовый
подшипник

7.

Вал промежуточной шестерни
заднего хода

Последовательность
разборки

22B

-51

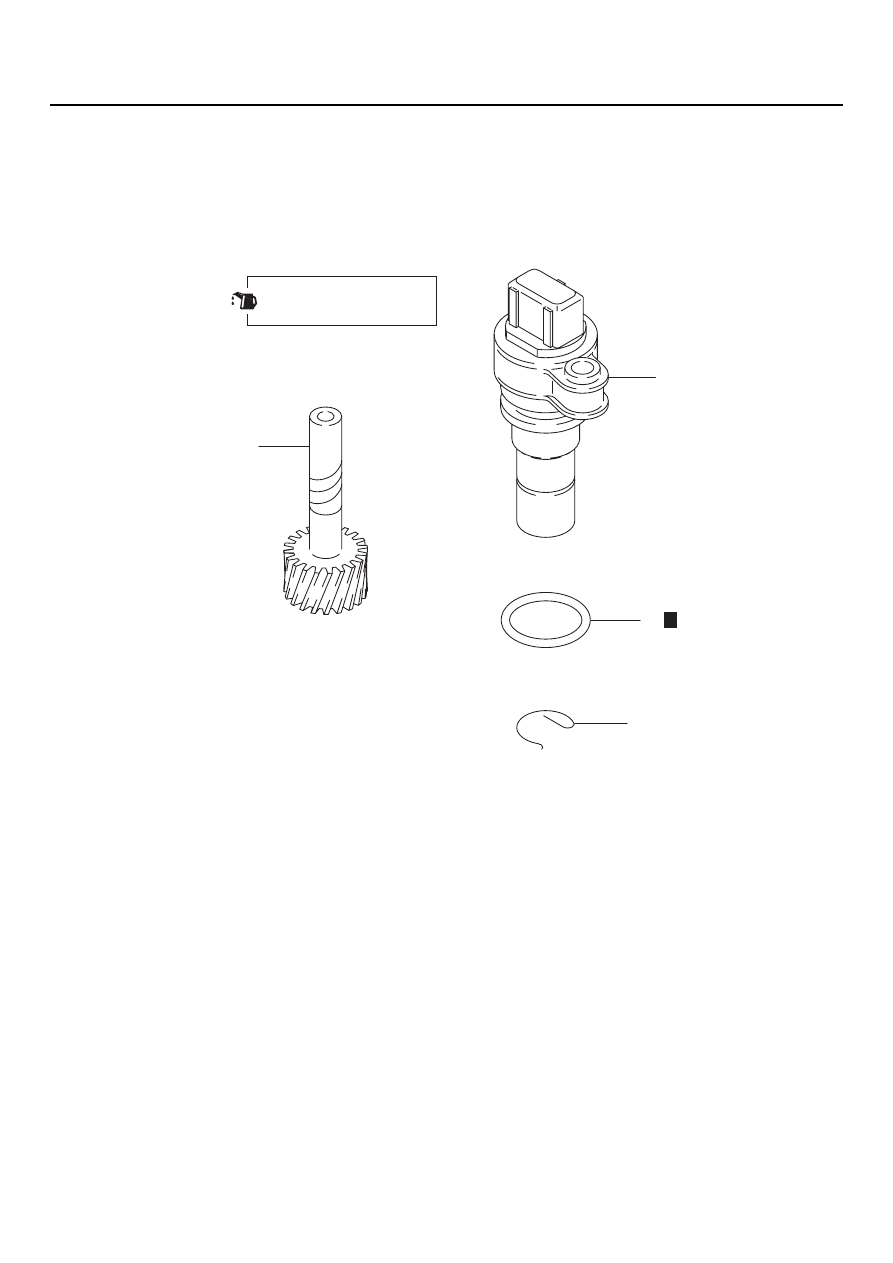

ШЕСТЕРНЯ ПРИВОДА СПИДОМЕТРА

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ШЕСТЕРНЯ ПРИВОДА СПИДОМЕТРА

РАЗБОРКА И СБОРКА

M1222003400108

AK204397

4

2

3

1

AB

На все подвижные части переда
их установкой нанесите
трансмиссионное масло.

H

Последовательность
разборки

1.

Хомут

2.

Ведомая шестерня привода
спидометра

3.

Уплотнительное кольцо

4.

Втулка

Последовательность
разборки

22B

-52

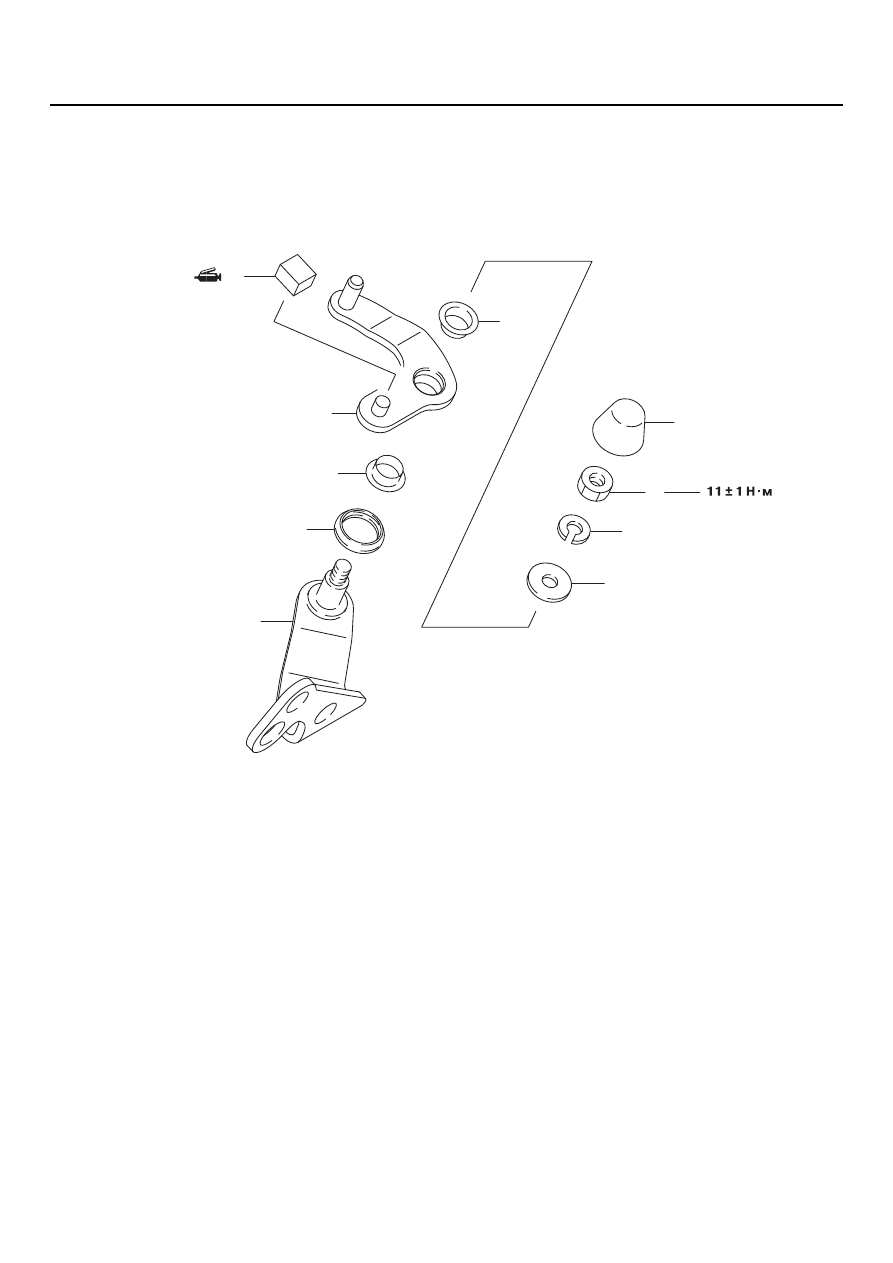

РЫЧАГ ВЫБОРА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

РЫЧАГ ВЫБОРА ПЕРЕДАЧ

РАЗБОРКА И СБОРКА

M1222012800096

AK204398

6

5

7

1

8

2

9

3

4

10

AB

Последовательность
разборки

1.

Пылезащитный чехол

2.

Гайка

3.

Пружинная шайба

4.

Шайба

>>А<<

5.

Втулка рычага выбора передач

6.

Колодка рычага выбора
передач

7.

Рычаг выбора передач

>>А<<

8.

Втулка рычага выбора передач

>>А<<

9.

Пылезащитный чехол

10. Ось рычага выбора передач

Последовательность
разборки

22B

-53

РЫЧАГ ВЫБОРА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

УКАЗАНИЯ К СБОРКЕ

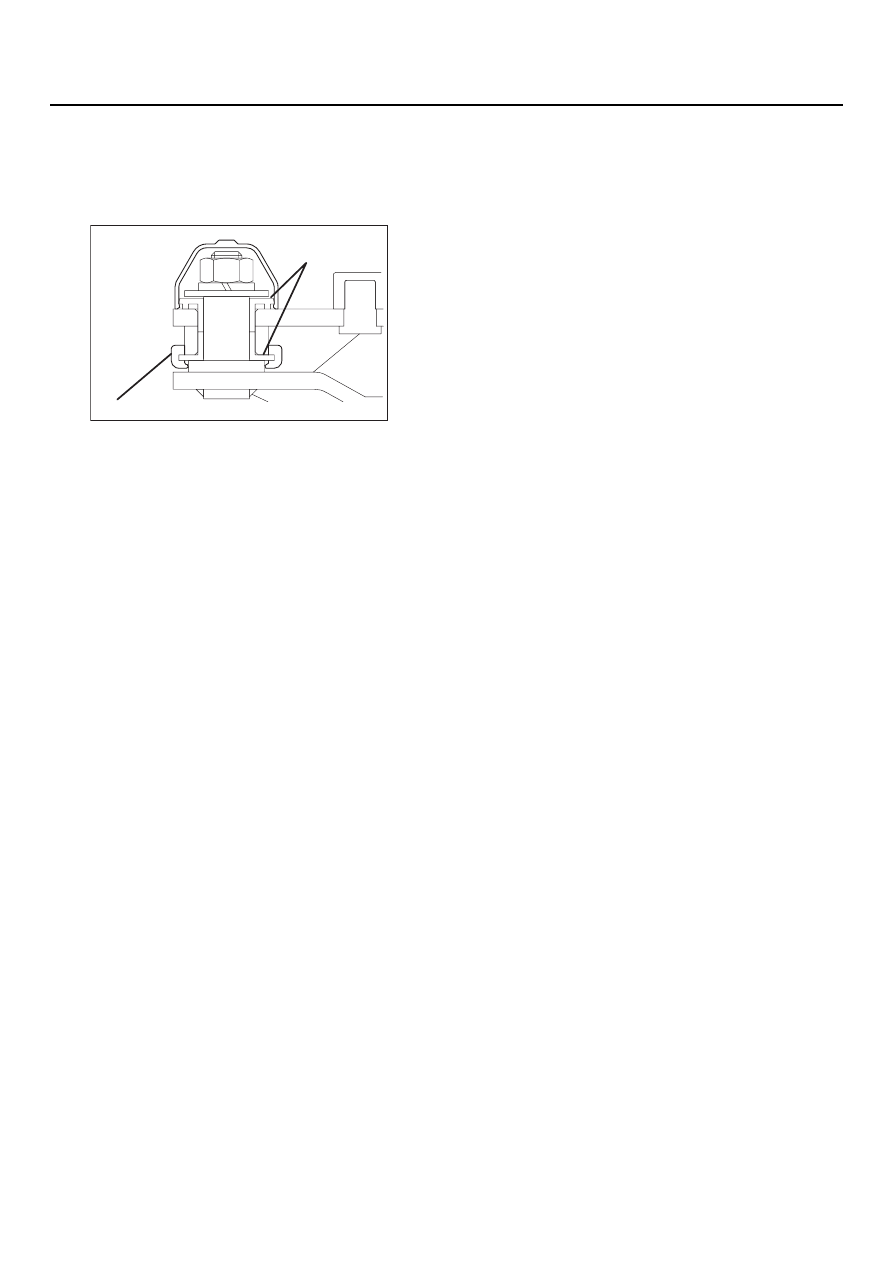

>>A<< УСТАНОВКА
ПЫЛЕЗАЩИТНОГО ЧЕХЛА И ВТУЛКИ
РЫЧАГА ВЫБОРА ПЕРЕДАЧ

Убедитесь в том, что пылезащитный чехол и
втулка рычага выбора передач устанавливаются
правильной стороной, а остальные элементы
собраны так, как это показано на рисунке.

AK204311

Втулка рычага
выбора передач

Пылезащитный чехол

AB
