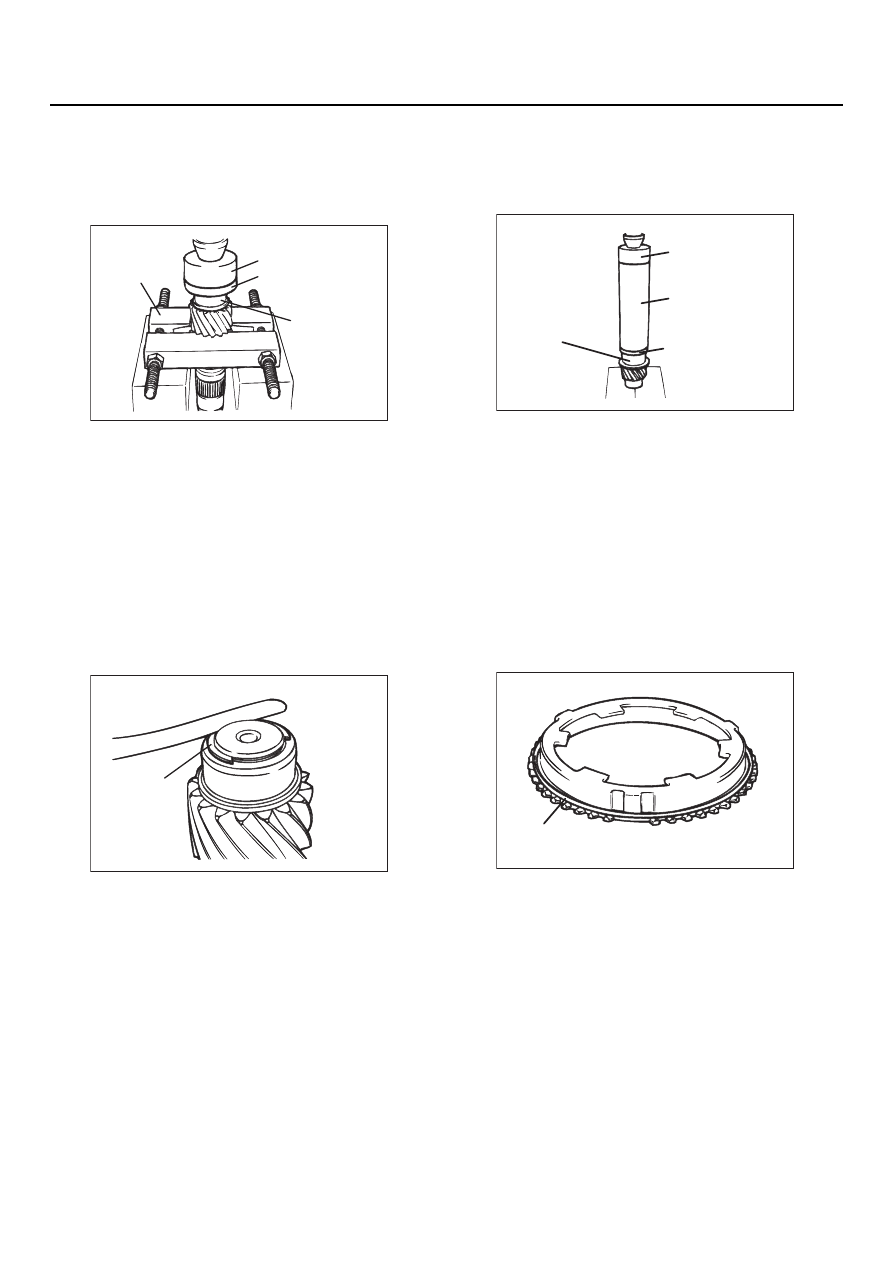

22B

-42

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА ВНУТРЕННЕГО
КОЛЬЦА РОЛИКОВОГО
ПОДШИПНИКА

1. Подставив под шестерню вторичного вала

съемник подшипников (MD998801),
установите вторичный вал на прессе.

2. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
внутреннее кольцо роликового подшипника.

•

Насадка (MD998812)

•

Оправка (MD998818)

>>B<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

1. Установите самое толстое стопорное кольцо,

которое сможет войти в канавку,
выполненную на вторичном валу.

2. Убедитесь в том, что осевой зазор переднего

подшипника соотвтетствует диапазону
допустимых значений.

Допустимое значение: 0



 0,12 мм

>>C<<УСТАНОВКА ВТУЛКИ
ШЕСТЕРНИ 1EЙ ПЕРЕДАЧИ

1. Установите вторичный вал на подставке

пресса.

2. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
втулку шестерни 1й передачи.

•

Насадка (MD998812)

•

Приспособление200 для установки деталей
(MD998814)

•

Оправка (MD998822) <F5M41>

•

Оправка (MD998825) <F5M42>

>>D<< УСТАНОВКА ПРУЖИНЫ
СИНХРОНИЗАТОРА

Установите пружину на наружное блокирующее
кольцо синхронизатора, как показано
на рисунке.

AK204260

MD998812

MD998801

MD998818

Внутреннее
кольцо
роликового
подшипника

AB

AK204261

Стопорное
кольцо

AB

AK204262

MD998812

MD998814

Втулка шестерни
1й передачи

MD998822 <F5M41>
MD998825 <F5M42>

AB

AK204316

Пружина синхронизатора

AB

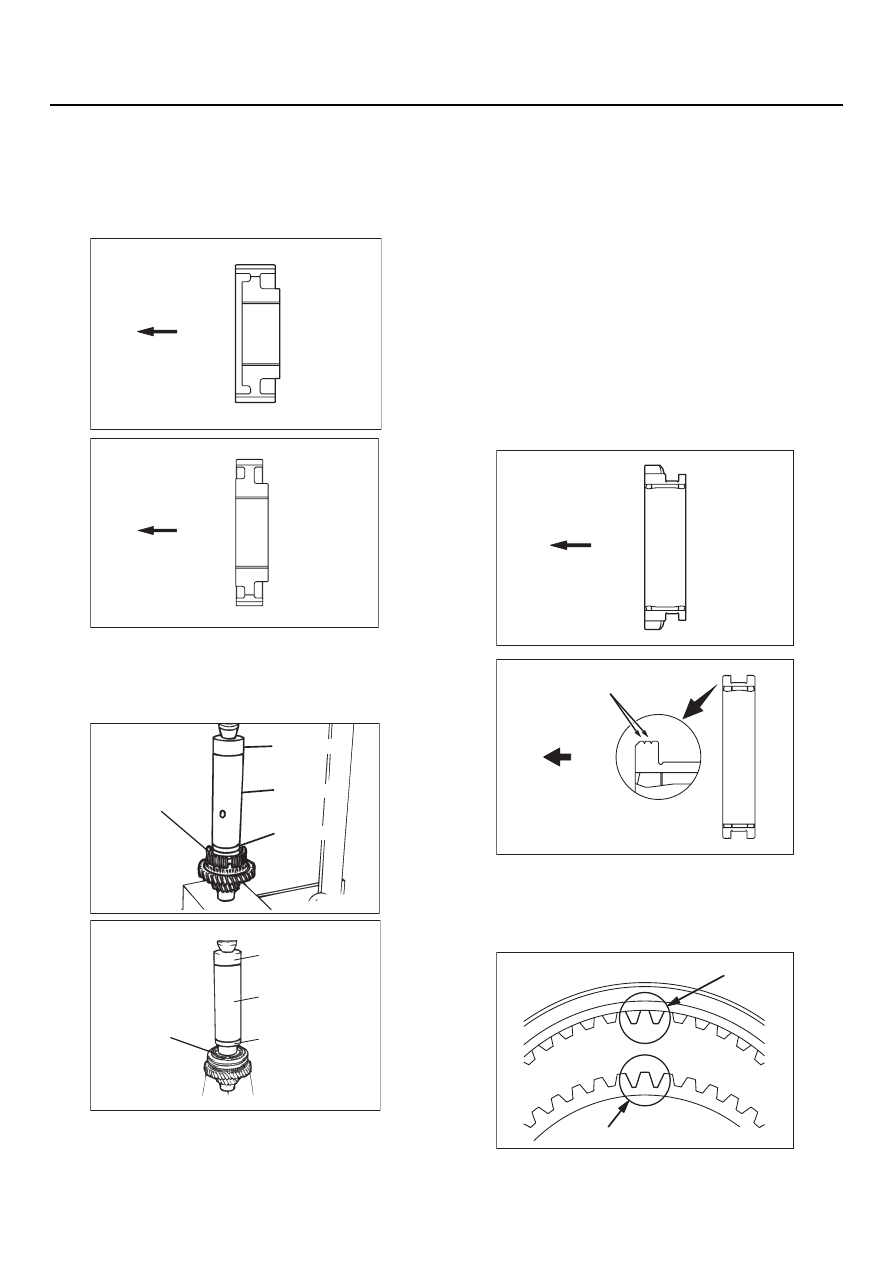

22B

-43

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

>>E<< УСТАНОВКА СТУПИЦЫ
СИНХРОНИЗАТОРА 1EЙ
И 2EЙ ПЕРЕДАЧ

1. Установите вторичный вал на подставке

пресса.

2. Убедитесь в том, что ступица синхронизатора

1й и 2й передач устанавливается на
вторичный вал правильной стороной, после
чего наденьте ступицу на вал.

3. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
ступицу синхронизатора 1й и 2й передач.

•

Насадка (MD998812)

•

Приспособление200 для установки деталей
(MD998814)

•

Оправка (MD998822) <F5M41>

•

Оправка (MD998825) <F5M42>

4. Убедитесь в том, что наружное блокирующее

кольцо синхронизатора, расположенное
со стороны шестерни 1й передачи, может
свободно вращаться.

>>F<< УСТАНОВКА МУФТЫ
СИНХРОНИЗАТОРА

1. Убедитесь в том, что муфта синхронизатора

устанавливается правильной стороной,
после чего наденьте муфту на ступицу
синхронизатора 1й и 2й передач.

AK204211AB

Направление установки

<F5M41>

AK204305

<F5M42>

Направление установки

AB

AK204205AB

MD998812

MD998814

MD998822

<F5M41>

Ступица
синхронизатора
1й и 2й передач

AK204265

<F5M42>

MD998812

MD998814

MD998825

AB

Ступица
синхронизатора
1й и 2й передач

AK204212 AC

Направление установки

<F5M41>

AK305817AE

Направление
установки
(к шестерне 1й передачи)

Идентификационная канавка

<F5M42>

AK204199AB

Выступающая часть

Глубокие пазы

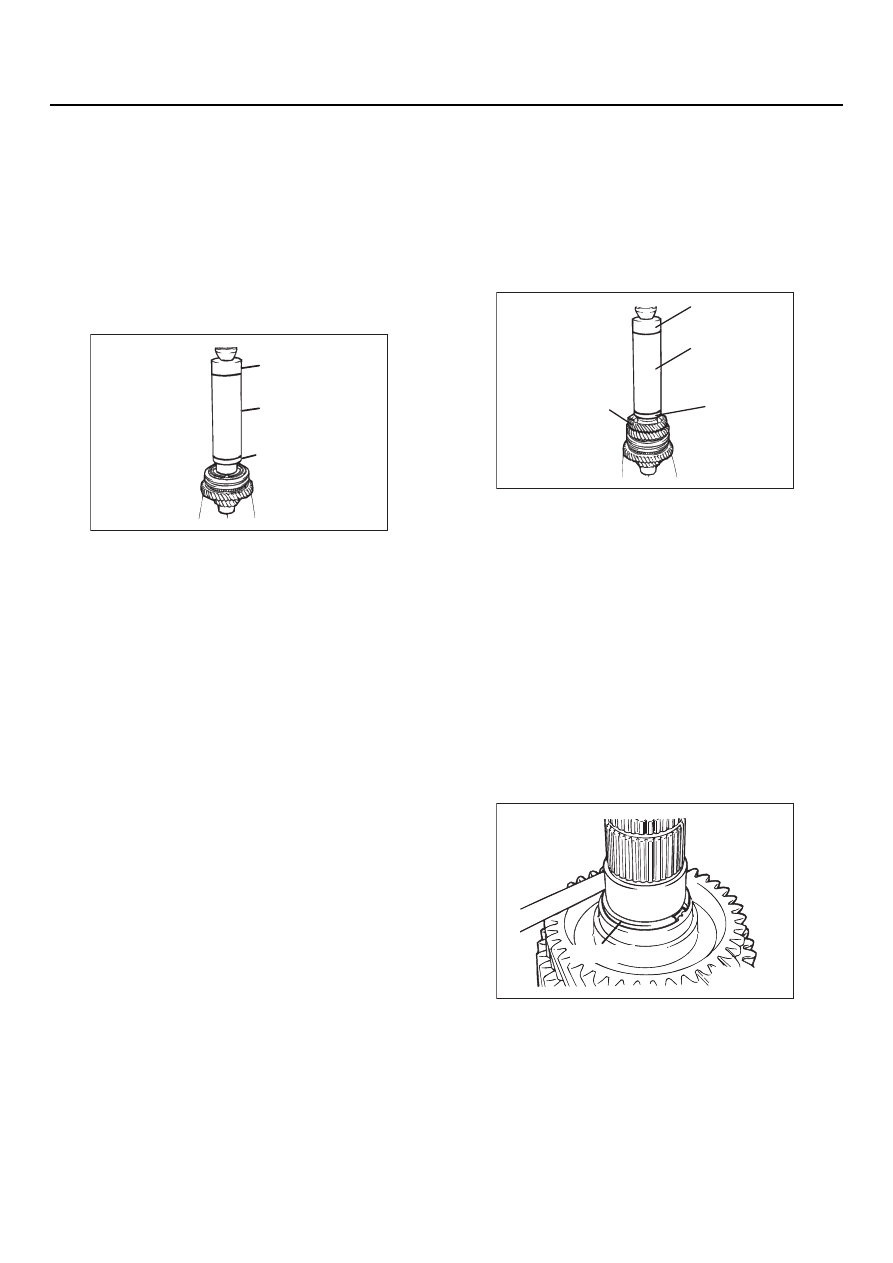

22B

-44

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

2. Установите муфту синхронизатора таким

образом, чтобы три ее выступающие
зубчатые поверхности, были расположены
напротив трех глубоких пазов ступицы
синхронизатора.

>>G<< УСТАНОВКА ВТУЛКИ
ШЕСТЕРНИ 2EЙ ПЕРЕДАЧИ

1. Установите вторичный вал на подставке

пресса.

2. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
втулку шестерни 2й передачи.

•

Насадка (MD998812)

•

Приспособление100 для установки деталей
(MD998813)

•

Оправка (MD998820) <F5M41>

•

Оправка (MD998822) <F5M42>

>>H<< УСТАНОВКА ШЕСТЕРНИ
3EЙ ПЕРЕДАЧИ

1. Проверьте правильность установки шестерни

2й передачи и наружного блокирующего
кольца синхронизатора. Убедитесь также в
том, что четыре зубца конуса синхронизатора
правильно располагаются в четырех
отверстиях шестерни 2й передачи.

2. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
шестерню 3й передачи на вторичный вал.

•

Насадка (MD998812)

•

Приспособление200 для установки деталей
(MD998814)

•

Оправка (MD998820) <F5M41>

•

Оправка (MD998822) <F5M42>

3. Убедитесь в том, что шестерня 2й передачи

и наружное блокирующее кольцо
синхронизатора могут свободно вращаться.

>>I<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

1. Установите самое толстое стопорное кольцо,

которое сможет войти в канавку, выполнен
ную на вторичном валу.

2. Убедитесь в том, что осевой зазор шестерни

3й передачи соотвтетствует диапазону
допустимых значений.

Допустимое значение: 0



 0,09 мм

AK204266

MD998812

MD998813

MD998820 <F5M41>
MD998822 <F5M42>

AB

AK204267

MD998812

MD998814

Шестерня
3й передачи

AC

MD998820 <F5M41>
MD998822 <F5M42>

AK204268AB

Стопорное кольцо

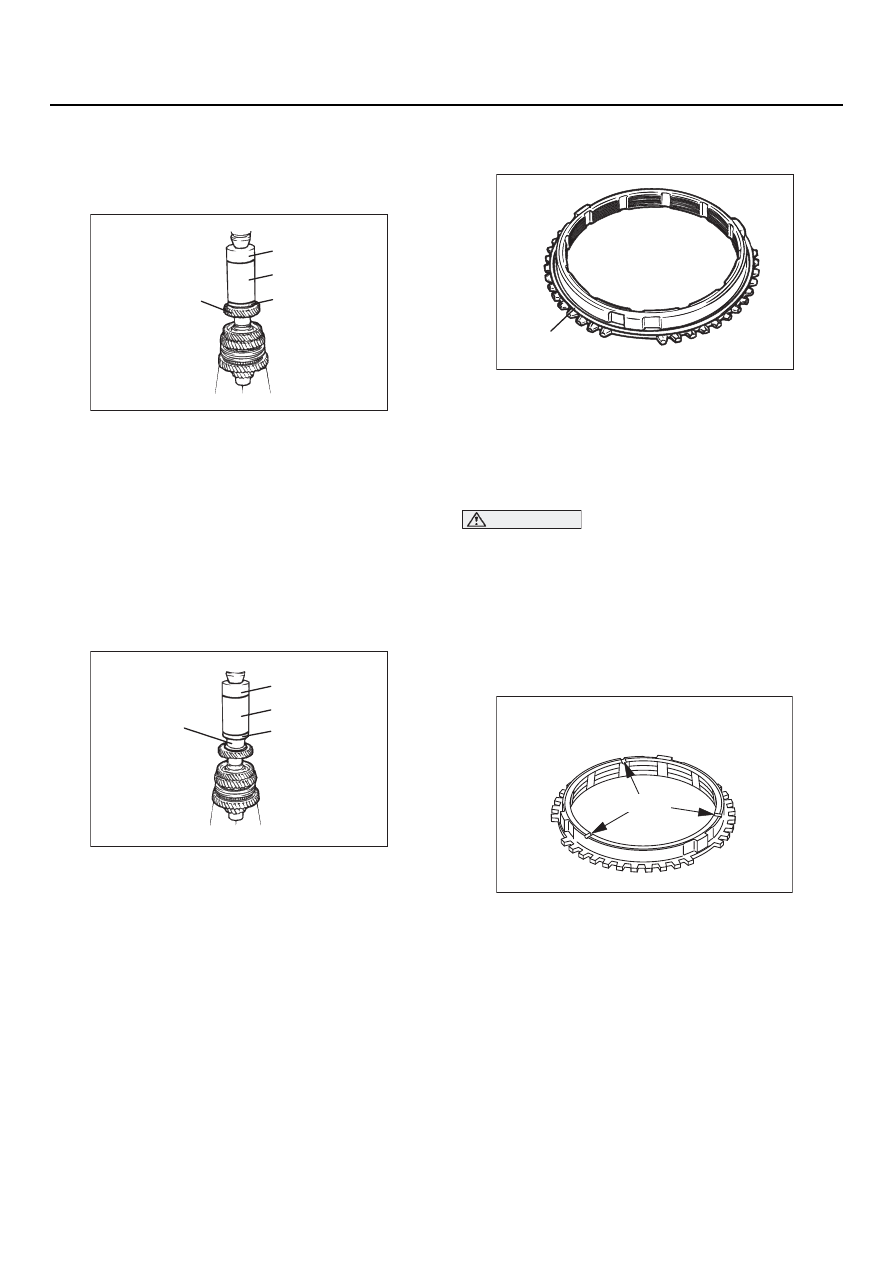

22B

-45

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

>>J<< УСТАНОВКА ШЕСТЕРНИ
4EЙ ПЕРЕДАЧИ

1. Установите вторичный вал на подставке

пресса.

2. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
шестерню 4й передачи на вторичный вал.

•

Насадка (MD998812)

•

Приспособление100 для установки деталей
(MD998813)

•

Оправка (MD998819)

>>K<<УСТАНОВКА ВТУЛКИ
ШЕСТЕРНИ 5EЙ ПЕРЕДАЧИ

Воспользовавшись перечисленным ниже
специальным инструментом, запрессуйте
втулку шестерни 5й передачи на вторичный
вал.

•

Насадка (MD998812)

•

Приспособление100 для установки деталей
(MD998813)

•

Оправка (MD998819)

>>L<< УСТАНОВКА ПРУЖИНЫ
СИНХРОНИЗАТОРА

Установите пружину синхронизатора на
блокирующее кольцо синхронизатора так,
как это показано на рисунке.

>>M<< УСТАНОВКА БЛОКИРУЮЩИХ
КОЛЕЦ СИНХРОНИЗАТОРА

ВНИМАНИЕ

В конструкцию синхронизатора входят два
блокирующих кольца (включения
5Eй передачи и передачи заднего хода).
Не перепутайте их местами. Неправильная
установка блокирующих колец
синхронизатора может привести к
ухудшению качества переключения
передач.

1. С целью идентификации колец проверьте

на них наличие меток (см. рисунок).

Метки отсутствуют: Блокирующее
кольцо включения 5Eй передачи

Три метки: Блокирующее кольцо
включения передачи заднего хода

2. Установите блокирующее кольцо синхро

низатора таким образом, чтобы оно
полностью село на обработанный конус
шестерни.

AK204269

MD998812

MD998813

MD998819

Шестерня
4й передачи

AB

AK204300

MD998812

MD998813

MD998819

Втулка шестерни
5й передачи

AB

AK204263

SYNCHRONIZER
SPRING

AB

Пружина
синхронизатора

AK204393

Метка

AB
