Mitsubishi Lancer / Lancer Wagon. Руководство - часть 132





22B

-38

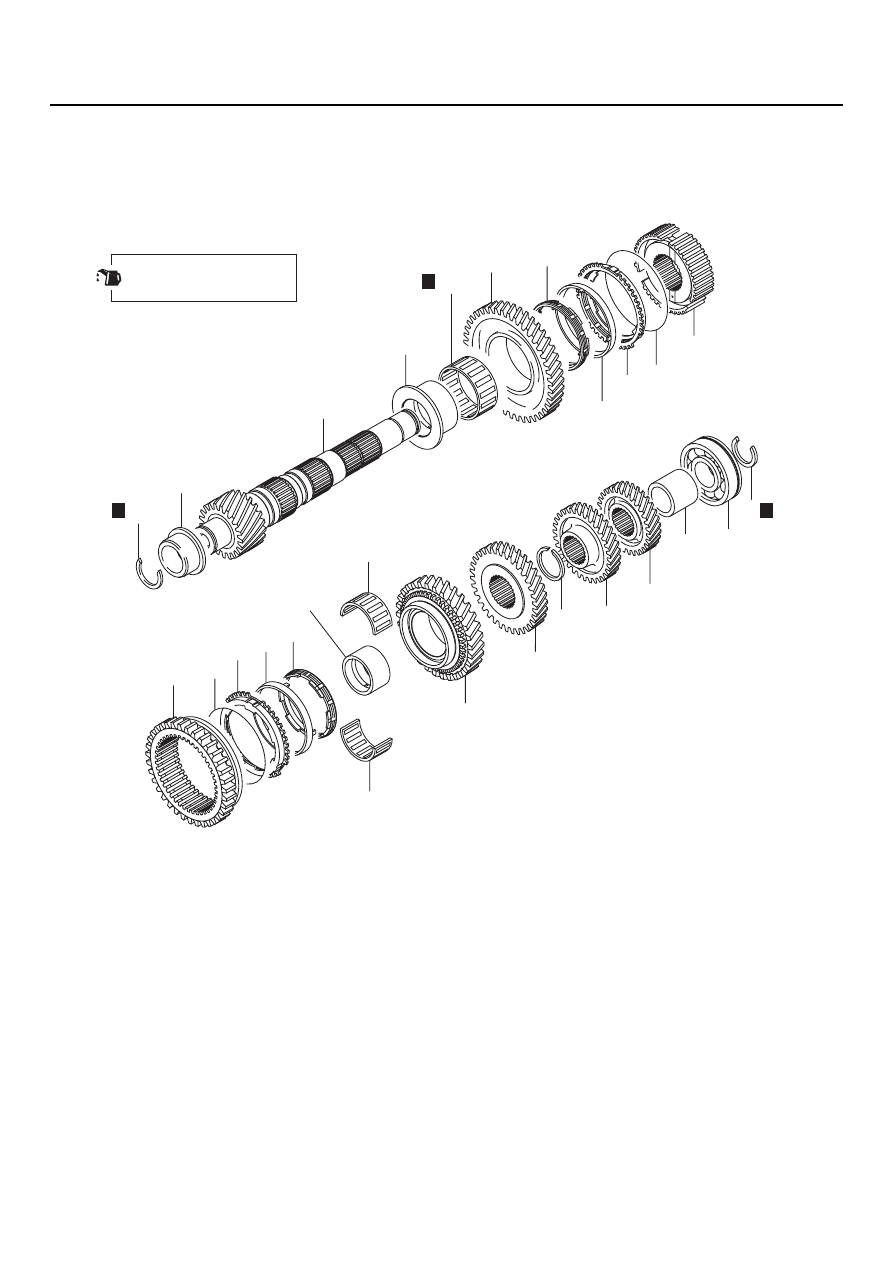

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ВТОРИЧНЫЙ ВАЛ

РАЗБОРКА И СБОРКА

M1222002200134

<F5M41>

AK300292

9

10

11

12

14

13

15

16

18

2

19

4

20

7

1

8

3

17

5

9

6

21

24

25

26

22

23

На все подвижные части переда
их установкой нанесите
трансмиссионное масло.

AB

H

H

H

Последовательность
разборки

>>R<<

1.

Стопорное кольцо

<<А>> >>Q<<

2.

Шариковый подшипник

3.

Втулка

4.

Шестерня 5й передачи

>>J<<

5.

Шестерня 4й передачи

>>I<<

6.

Стопорное кольцо

<<D>> >>H<<

7.

Шестерня 3й передачи

8.

Шестерня 2й передачи

9.

Игольчатый роликовый
подшипник

<<E>> >>G<<

10. Втулка шестерни 2й передачи
11. Внутреннее блокирующее

кольцо синхронизатора

12. Конус синхронизатора
13. Наружное блокирующее кольцо

синхронизатора

>>D<<

14. Пружина синхронизатора

>>F<<

15. Муфта синхронизатора

>>E<<

16. Ступица синхронизатора 1й

и 2й передач

17. Наружное блокирующее кольцо

синхронизатора

>>D<<

18. Пружина синхронизатора
19. Конус синхронизатора
20. Внутреннее блокирующее

кольцо синхронизатора

21. Шестерня 1й передачи
22. Игольчатый роликовый

подшипник

<<F>>

>>C<<

23. Втулка шестерни 1й передачи

>>B<<

24. Стопорное кольцо

<<G>> >>А<<

25. Внутреннее кольцо роликового

подшипника

26. Вторичный вал

Последовательность
разборки

22B

-39

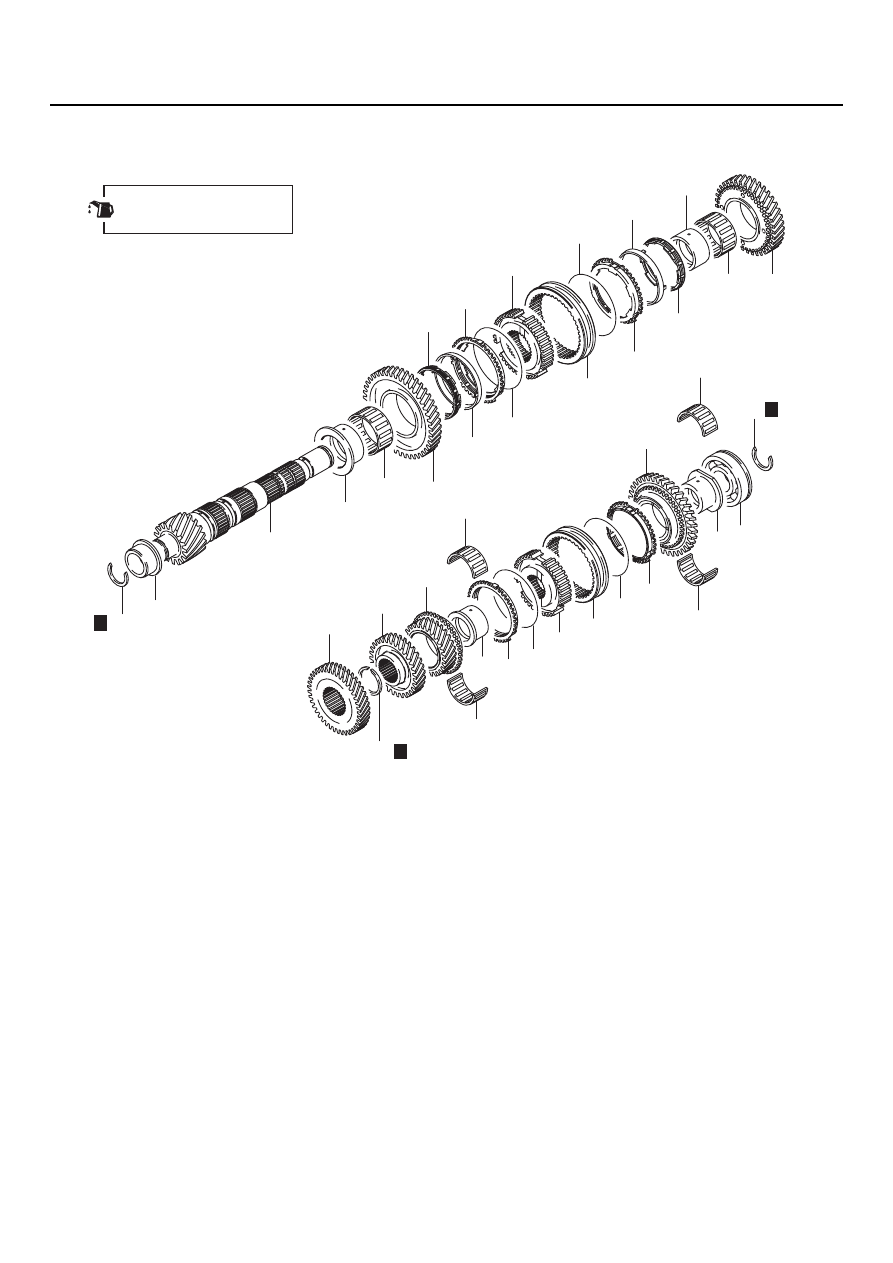

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

<F5M42>

AK300024AB

20

22

24

4

26

1

19

18

21

23

13

27

29

25

28

30

31

32

33

36

35

34

5

2

3

4

6

7

8

9

11

14 10

12

17

15

16

13

На все подвижные части переда
их установкой нанесите
трансмиссионное масло.

H

H

H

Последовательность
разборки

>>R<<

1.

Стопорное кольцо

<<А>> >>Q<<

2.

Шариковый подшипник

<<B>> >>P<<

3.

Втулка шестерни заднего хода

4.

Игольчатый роликовый
подшипник

5.

Шестерня заднего хода

>>M<<

6.

Блокирующее кольцо
синхронизатора

>>L<<

7.

Пружина синхронизатора

>>O<<

8.

Муфта синхронизатора

<<C>> >>N<<

9.

Ступица синхронизатора 5й
передачи и передачи заднего
хода

>>M<<

10. Блокирующее кольцо

синхронизатора

>>L<<

11. Пружина синхронизатора
12. Шестерня 5й передачи
13. Игольчатый роликовый

подшипник

>>K<<

14. Втулка шестерни 5й передачи

>>J<<

15. Шестерня 4й передачи

>>I<<

16. Стопорное кольцо

<<D>> >>H<<

17. Шестерня 3й передачи
18. Шестерня 2й передачи
19. Игольчатый роликовый

подшипник

<<E>> >>G<<

20. Втулка шестерни 2й передачи
21. Внутреннее блокирующее

кольцо синхронизатора

22. Конус синхронизатора
23. Наружное блокирующее кольцо

синхронизатора

>>D<<

24. Пружина синхронизатора

>>F<<

25. Муфта синхронизатора

>>E<<

26. Ступица синхронизатора 1й

и 2й передач

27. Наружное блокирующее кольцо

синхронизатора

>>D<<

28. Пружина синхронизатора
29. Внутреннее блокирующее

кольцо синхронизатора

30. Конус синхронизатора
31. Шестерня 1й передачи

Последовательность
разборки

22B

-40

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

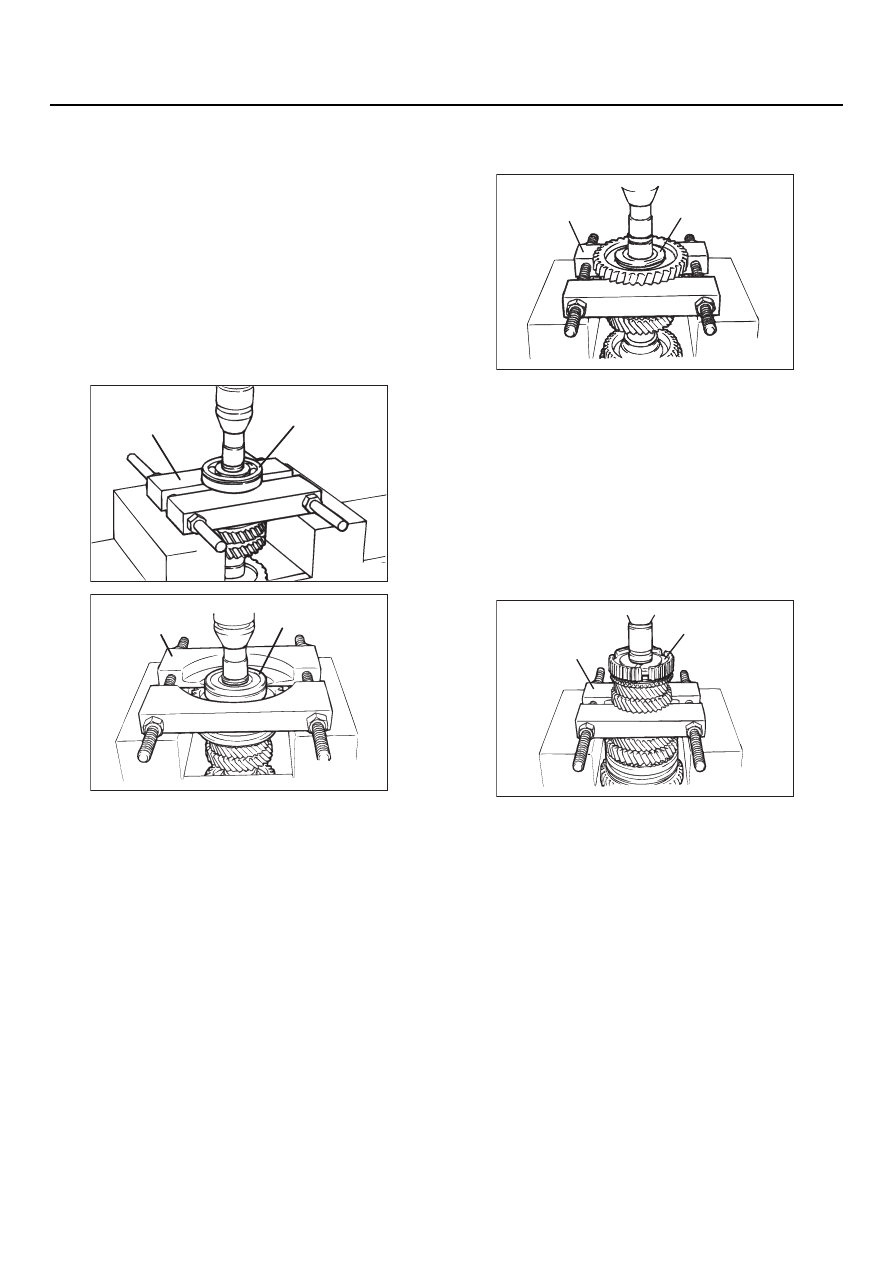

УКАЗАНИЯ К РАЗБОРКЕ

<<A>> ДЕМОНТАЖ ШАРИКОВОГО
ПОДШИПНИКА

1. Подставив под шариковый подшипник

съемник подшипников, установите
вторичный вал на прессе.

Съемник подшипников (MD998801)
<F5M41>

Съемник подшипников (MD998917)
<F5M42>

2. Снимите шариковый подшипник, приложив

к вторичному валу усилие пресса,
направленное вниз.

<<B>> ДЕМОНТАЖ ВТУЛКИ
ШЕСТЕРНИ ЗАДНЕГО ХОДА

1. Подставив под шестерню заднего хода

съемник подшипников (MD998801),
установите вторчный вал на прессе.

2. Снимите шестерню заднего хода, приложив

к вторичному валу усилие пресса,
направленное вниз.

<<C>> ДЕМОНТАЖ СТУПИЦЫ
СИНХРОНИЗАТОРА 5EЙ ПЕРЕДАЧИ
И ПЕРЕДАЧИ ЗАДНЕГО ХОДА

1. Подставив под шестерню 4й передачи

съемник подшипников (MD998801),
установите вторичный вал на прессе.

2. Снимите ступицу синхронизатора 5й

передачи и передачи заднего хода, приложив
к вторичному валу усилие пресса,
направленное вниз.

32. Игольчатый роликовый

подшипник

<<F>> >>C<<

33. Втулка шестерни 1й передачи

>>B<<

34. Стопорное кольцо

<<G>> >>А<<

35. Внутреннее кольцо роликового

подшипника

36. Вторичный вал

Последовательность
разборки

AK204202AB

MD998801

Шариковый
подшипник

<F5M41>

AK204252

Шариковый
подшипник

MD998917

AB

<F5M42>

AK204253

Втулка шестерни
заднего хода

MD998801

AB

AK204254 AB

Ступица
синхронизатора

MD998801

22B

-41

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

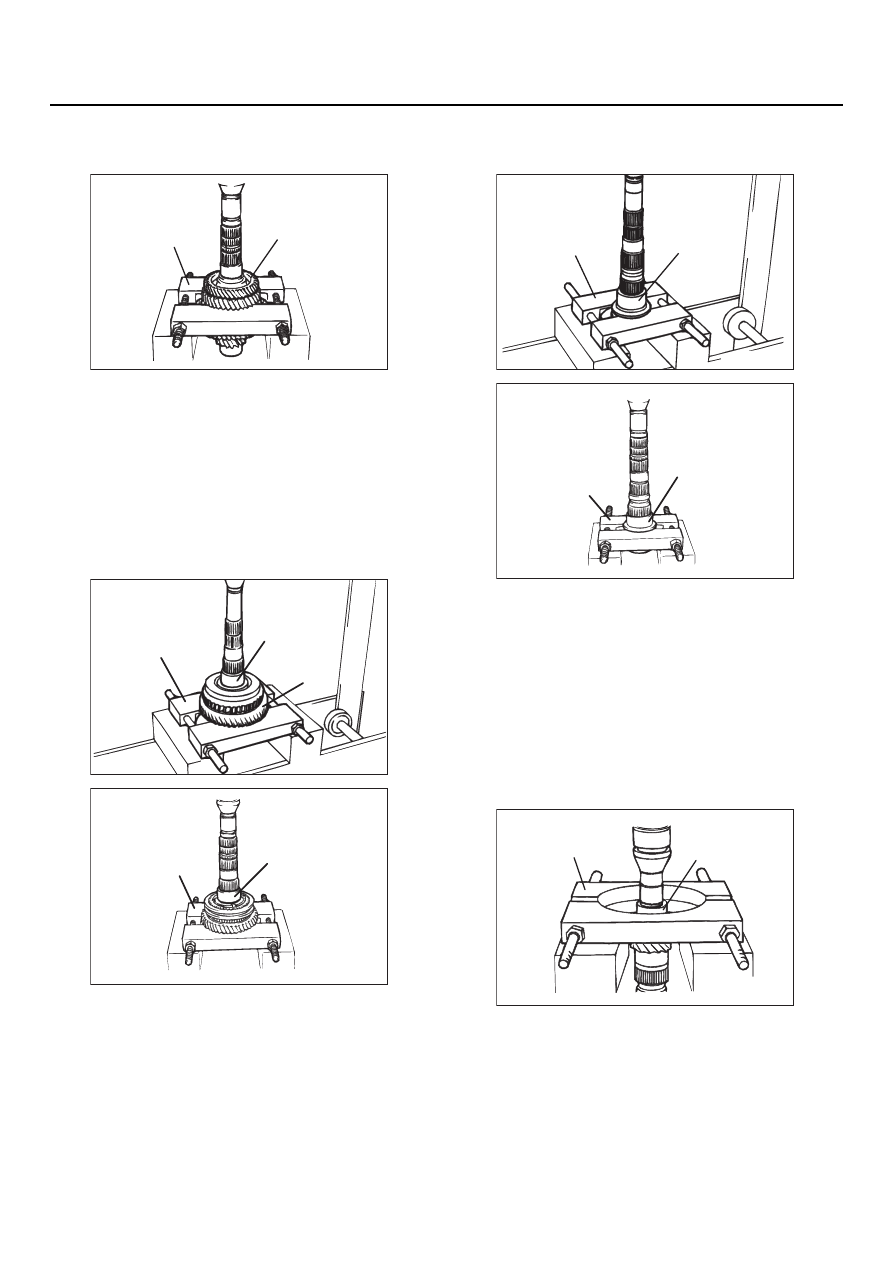

<<D>>ДЕМОНТАЖ ШЕСТЕРНИ
3EЙ ПЕРЕДАЧИ

1. Подставив под шестерню 2й передачи

съемник подшипников (MD998917),
установите вторичный вал на прессе.

2. Снимите шестерню 3й передачи, приложив

к вторичному валу усилие пресса,
направленное вниз.

<<E>> ДЕМОНТАЖ ВТУЛКИ
ШЕСТЕРНИ 2EЙ ПЕРЕДАЧИ

1. Подставив под шестерню 1й передачи

съемник подшипников (MD998917),
установите вторичный вал на прессе.

2. Снимите втулку шестерни 2й передачи,

приложив к вторичному валу усилие пресса,
направленное вниз.

<<F>> ДЕМОНТАЖ ВТУЛКИ
ШЕСТЕРНИ 1EЙ ПЕРЕДАЧИ

1. Подставив под втулку шестерни 1й передачи

съемник подшипников (MD998801),
установите вторичный вал на прессе.

2. Снимите втулку шестерни 1й передачи,

приложив к вторичному валу усилие пресса,
направленное вниз.

<<G>> ДЕМОНТАЖ ВНУТРЕННЕГО
КОЛЬЦА РОЛИКОВОГО
ПОДШИПНИКА

1. Подставив под внутреннее кольцо ролико

вого подшипника съемник подшипников
(MD998917), установите вторичный вал
на прессе.

2. Снимите внутреннее кольцо роликовго

подшипника, приложив к вторичному валу
усилие пресса, направленное вниз.

AK204255

Шестерня 3й передачи

MD998917

AB

AK204203AB

Втулка шестерни
2й передачи

Шестерня
1й передачи

MD998917

<F5M41>

AK204256

MD998917

Шестерня 1й передачи

AB

<F5M42>

AK204204AB

Втулка

MD998801

<F5M41>

AK204257

<F5M42>

Втулка шестерни
1й передачи

MD998801

AB

AK204258

Внутреннее
кольцо роликового
подшипника

MD998917

AB
