Mitsubishi Lancer / Lancer Wagon. Руководство - часть 130

22B

-30

ПЕРВИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

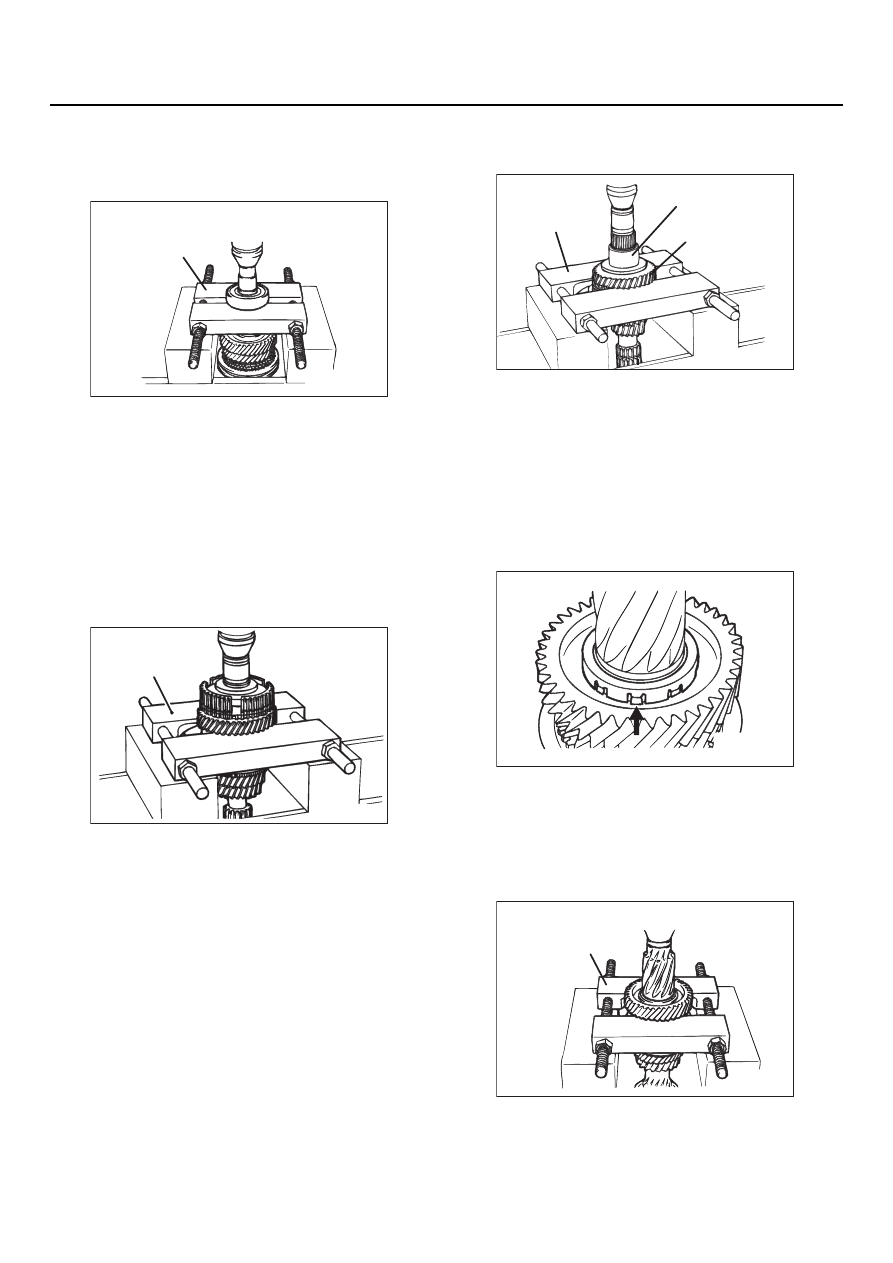

УКАЗАНИЯ К РАЗБОРКЕ

<<A>> ДЕМОНТАЖ ШАРИКОВОГО
ПОДШИПНИКА

1. Подставив под шариковый подшипник

съемник подшипников (MD998801), устано
вите коробку дифференциала на прессе.

2. Снимите шариковый подшипник, приложив к

первичному валу усилие пресса,
направленное вниз.

<<B>> ДЕМОНТАЖ СТУПИЦЫ
СИНХРОНИЗАТОРА 5EЙ ПЕРЕДАЧИ И
ПЕРЕДАЧИ ЗАДНЕГО ХОДА

1. Подставив под шестерню 5й передачи

съемник подшипников (MD998917),
установите первичный вал на прессе.

2. Снимите ступицу синхронизатора 5й

передачи и передачи заднего хода, приложив
к первичному валу усилие пресса,
направленное вниз.

<<C>>ДЕМОНТАЖ ВТУЛКИ
ШЕСТЕРНИ 5EЙ ПЕРЕДАЧИ

1. Подставив под шестерню 4й передачи

съемник подшипников (MD998801), устано
вите первичный вал на прессе.

2. Снимите втулку шестерни 5й передачи,

приложив к первичному валу усилие пресса,
направленное вниз.

<<D>> ДЕМОНТАЖ СТОПОРНОГО
КОЛЬЦА УПОРНОЙ ПЛАСТИНЫ

Снимите стопорное кольцо упорной пластины,
поддев его отверткой в месте, указанном на
рисунке.

<<E>>ДЕМОНТАЖ ШЕСТЕРНИ
5EЙ ПЕРЕДАЧИ

1. Подставив под шестерню 5й передачи

съемник подшипников (MD998801),
установите первичный вал на прессе.

2. Снимите шестерню 5й передачи, приложив

к первичному валу усилие пресса,
направленное вниз.

AK204239

MD998801

AB

AK203125AC

MD998917

AK204193AB

MD998801

Шестерня
4й передачи

Втулка шестерни
5й передачи

AK204293 AB

AK204240

MD998801

AB

22B

-31

ПЕРВИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

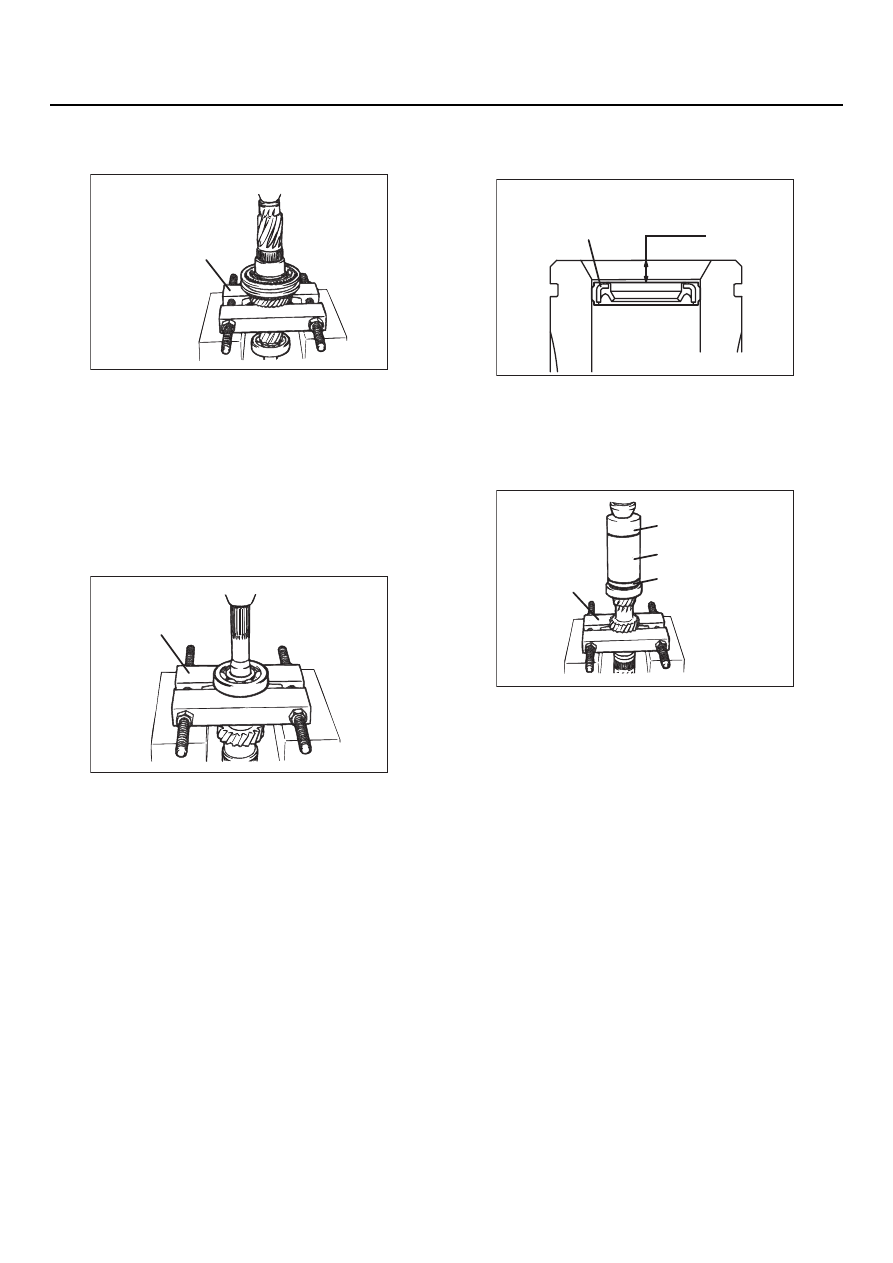

<<F>>ДЕМОНТАЖ ВТУЛКИ
ШЕСТЕРНИ 4EЙ ПЕРЕДАЧИ

1. Подставив под шестерню 3й передачи

съемник подшипников (MD998801),
установите первичный вал на прессе.

2. Снимите втулку шестерни 4й передачи,

приложив к первичному валу усилие пресса,
направленное вниз.

<<G>> ДЕМОНТАЖ ШАРИКОВОГО
ПОДШИПНИКА

1. Подставив под шариковый подшипник

съемник подшипников (MD998801),
установите первичный вал на прессе.

2. Снимите шариковый подшипник, приложив

к первичному валу усилие пресса,
направленное вниз.

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА САЛЬНИКА

Установите сальник на конце первичного вала,
как это показано на рисунке.

>>B<< УСТАНОВКА ШАРИКОВОГО
ПОДШИПНИКА

1. Подставив под шестерню 2й передачи

съемник подшипников (MD998801),
установите первичный вал на прессе.

2. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
шариковый подшипник.

•

Насадка (MD998812)

•

Приспособление100 для установки деталей
(MD998813)

•

Оправка (MD998816)

AK204241

MD998801

AB

AK204242

MD998801

AB

AK204243

3,5 мм

Сальник

AC

AK204244

MD998812

MD998813

MD998801

MD998816

AC

22B

-32

ПЕРВИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

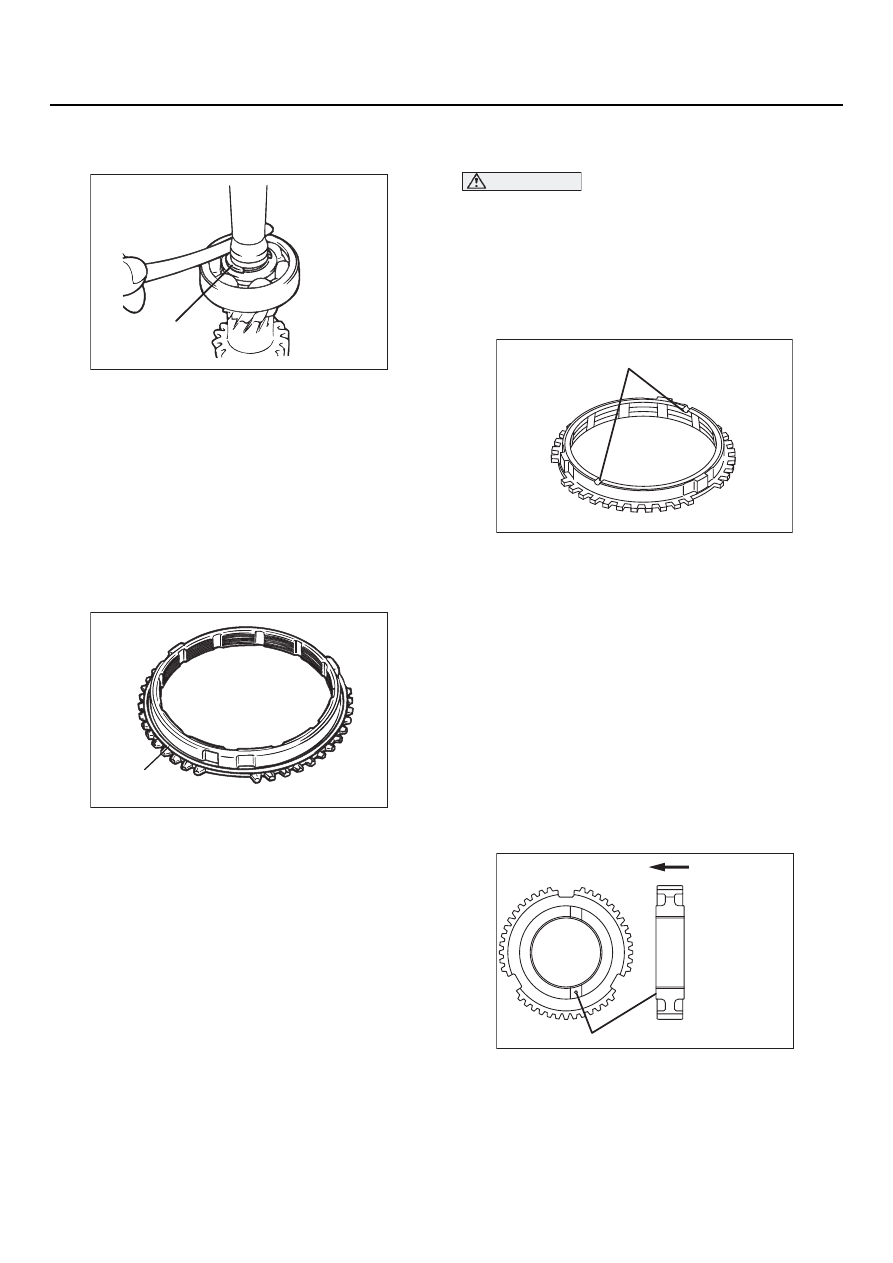

>>C<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

1. Установите самое толстое стопорное кольцо,

которое сможет войти в канавку стопорного
кольца, выполненную на первичном валу.

2. Убедитесь в том, что осевой зазор переднего

подшипника соотвтетствует диапазону
допустимых значений.

Допустимое значение: 0



 0,12 мм

>>D<< УСТАНОВКА ПРУЖИНЫ
СИНХРОНИЗАТОРА

Установите пружину синхронизатора
на блокирующее кольцо синхронизатора так,
как это показано на рисунке.

>>E<< УСТАНОВКА БЛОКИРУЮЩИХ
КОЛЕЦ СИНХРОНИЗАТОРА

ВНИМАНИЕ

В конструкцию синхронизатора входят два
блокирующих кольца (включения 3Eй
и 4Eй передач). Не перепутайте их местами.
Неправильная установка блокирующих
колец синхронизатора приведет к
ухудшению качества переключения
передач.

1. Перед установкой колец идентифицируйте

их по наличию меток (см. рисунок).

Две метки: Блокирующее кольцо
включения 3Eй передачи

Метки отсутствуют: Блокирующее
кольцо включения 4Eй передачи

2. Установите блокирующее кольцо

синхронизатора таким образом, чтобы оно
полностью село на обработанный конус
шестерни.

>>F<< УСТАНОВКА СТУПИЦЫ
СИНХРОНИЗАТОРА 3EЙ
И 4EЙ ПЕРЕДАЧ

1. Подставив под шестерню 2й передачи

съемник подшипников (MD998801), устано
вите первичный вал на прессе.

2. Убедитесь в том, что блокирующее кольцо

синхронизатора идеально соответствует
конусу шестерни 3й передачи.

AK204245

Стопорное кольцо

AB

AK204263

SYNCHRONIZER
SPRING

AB

Пружина
синхронизатора

AK204312

Метка

AB

AK204295

Направление
установки

Канавка

AB

22B

-33

ПЕРВИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

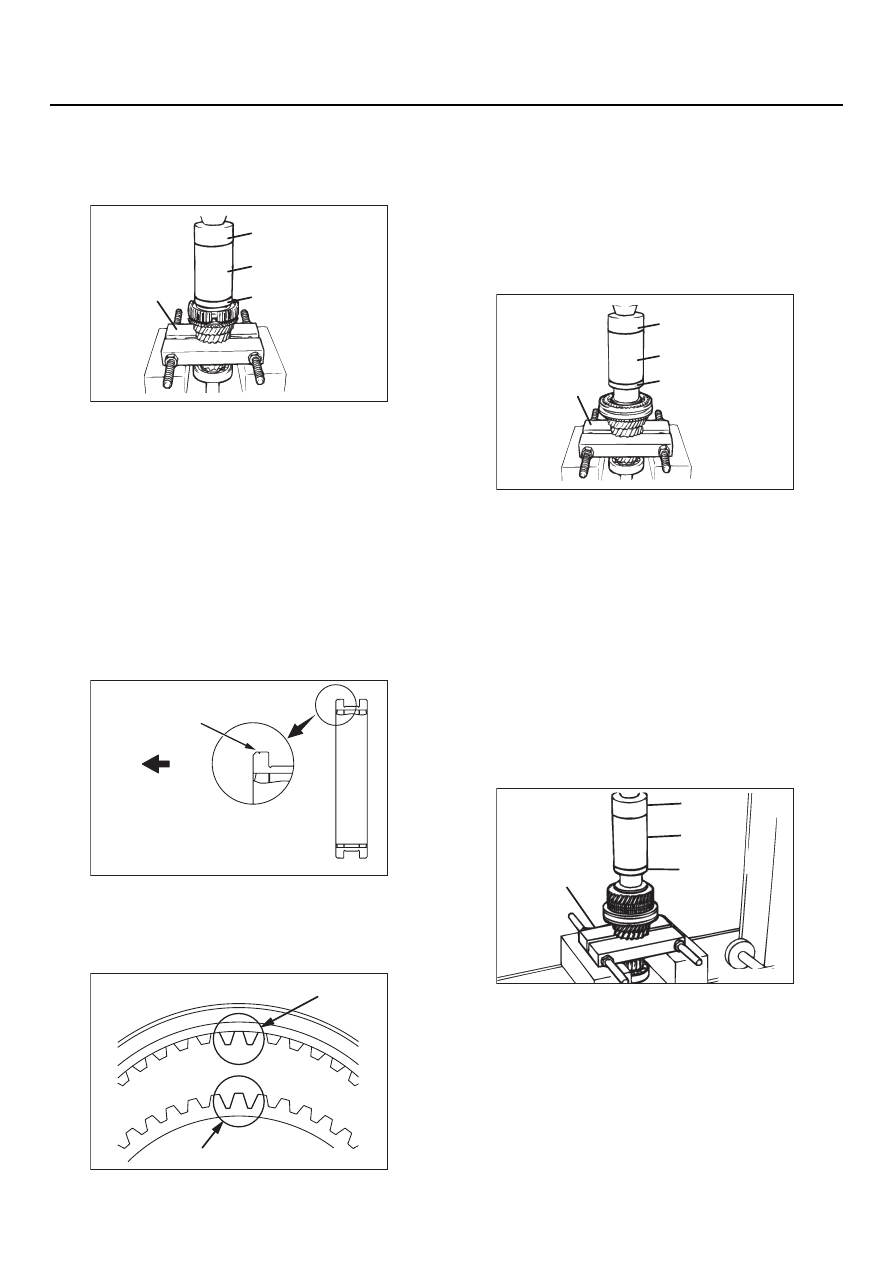

3. Убедитесь в том, что ступица синхронизатора

3й и 4й передач устанавливается на
первичный вал правильной стороной, после
чего наденьте ступицу на вал.

4. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
ступицу синхронизатора 3й и 4й передач.

•

Насадка (MD998812)

•

Приспособление100 для установки деталей
(MD998813)

•

Оправка (MD998825)

5. Убедитесь в том, что блокирующее кольцо

синхронизатора может свободно вращаться.

>>G<< УСТАНОВКА МУФТЫ
СИНХРОНИЗАТОРА

1. Убедитесь в том, что муфта синхронизатора

устанавливается правильной стороной,
после чего наденьте муфту на ступицу
синхронизатора 3й и 4й передач.

2. Установите муфту синхронизатора таким

образом, чтобы три ее выступающие
зубчатые поверхности, были расположены
напротив трех глубоких пазов ступицы
синхронизатора.

>>H<<УСТАНОВКА ВТУЛКИ
ШЕСТЕРНИ 4EЙ ПЕРЕДАЧИ

1. Подставив под шестерню 2й передачи

съемник подшипников (MD998801),
установите первичный вал на прессе.

2. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
втулку шестерни 4й передачи.

•

Насадка (MD998812)

•

Приспособление100 для установки деталей
(MD998813)

•

Оправка (MD998824)

>>I<<УСТАНОВКА ВТУЛКИ
ШЕСТЕРНИ 5EЙ ПЕРЕДАЧИ

1. Подставив под шестерню 2й передачи

съемник подшипников (MD998801),
установите первичный вал на прессе.

2. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
втулку шестерни 5й передачи.

•

Насадка (MD998812)

•

Приспособление100 для установки деталей
(MD998813)

•

Оправка (MD998820)

AK204246

MD998812

MD998813

MD998825

MD998801

AC

AK400870AG

Направление
установки
(к шестерне 3й передачи)

Идентификационная
канавка

AK204199AB

Выступающая часть

Глубокие пазы

AK204247

MD998812

MD998813

MD998824

MD998801

AC

AK204194

MD998801

AB

MD998812

MD998813

MD998820
