Mitsubishi Lancer / Lancer Wagon. Руководство - часть 119

22B

-52

РЫЧАГ ВЫБОРА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

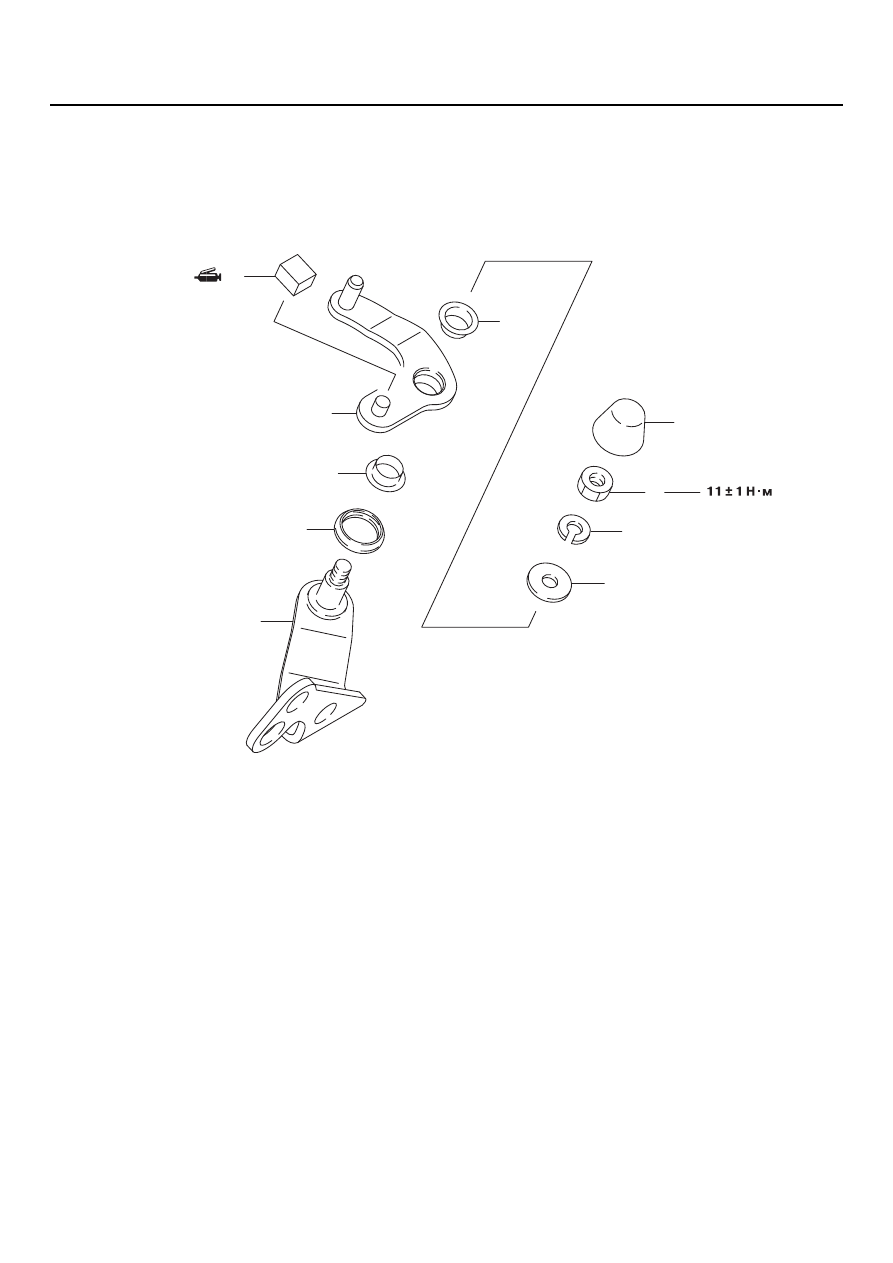

РЫЧАГ ВЫБОРА ПЕРЕДАЧ

РАЗБОРКА И СБОРКА

M1222012800096

AK204398

6

5

7

1

8

2

9

3

4

10

AB

Последовательность
разборки

1.

Пылезащитный чехол

2.

Гайка

3.

Пружинная шайба

4.

Шайба

>>А<<

5.

Втулка рычага выбора передач

6.

Колодка рычага выбора
передач

7.

Рычаг выбора передач

>>А<<

8.

Втулка рычага выбора передач

>>А<<

9.

Пылезащитный чехол

10. Ось рычага выбора передач

Последовательность
разборки

22B

-53

РЫЧАГ ВЫБОРА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

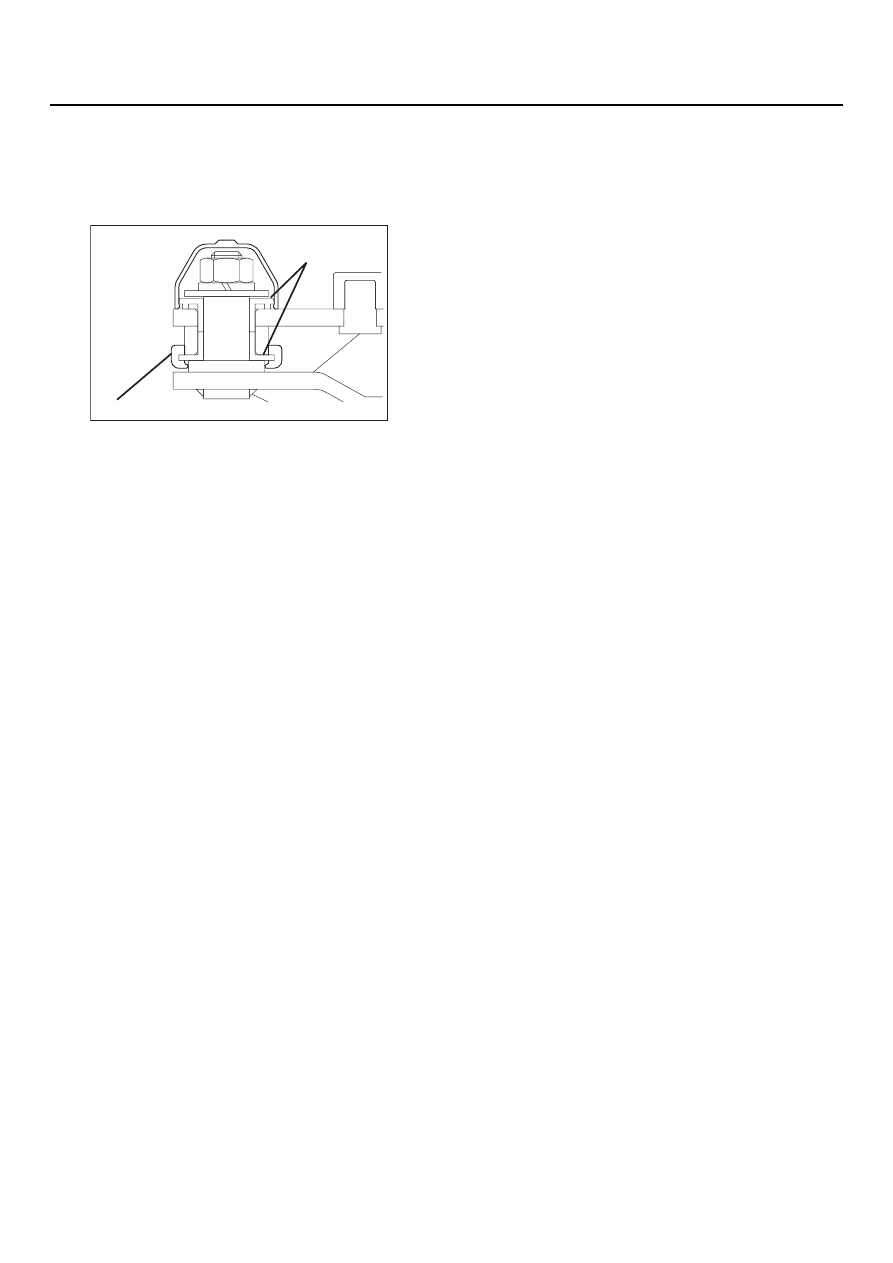

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА
ПЫЛЕЗАЩИТНОГО ЧЕХЛА И ВТУЛКИ
РЫЧАГА ВЫБОРА ПЕРЕДАЧ

Убедитесь в том, что пылезащитный чехол и
втулка рычага выбора передач устанавливаются
правильной стороной, а остальные элементы
собраны так, как это показано на рисунке.

AK204311

Втулка рычага
выбора передач

Пылезащитный чехол

AB

22B

-54

МЕХАНИЗМ ВЫБОРА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

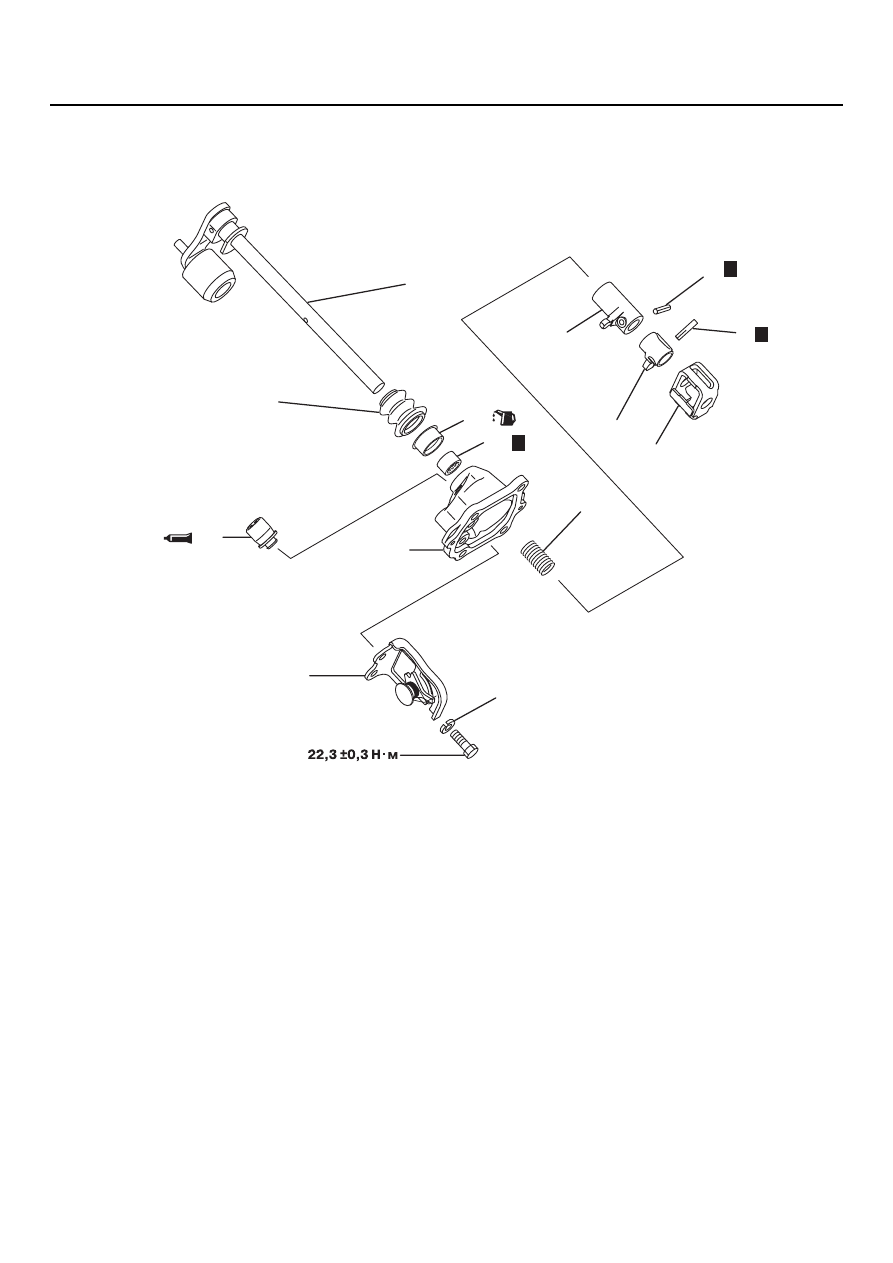

МЕХАНИЗМ ВЫБОРА ПЕРЕДАЧ

РАЗБОРКА И СБОРКА

M1222013100131

AK301760

11

7

1

8

6

5

4

2

3

13

14

12

10

9

AB

H

H

H

Последовательность
разборки

1.

Пружинная шайба

2.

Кронштейн

<<А>>

>>E<<

3

Стопорный  штифт

4.

Блокировочная пластина

5.

Палец

>>D<<

6.

Пружинный штифт

7.

Корпус

8.

Пружина

9.

Шток выбора передач

>>C<<

10. Сапун
11. Чехол штока выбора передач

>>B<<

12. Сальник

>>А<<

13. Игольчатый подшипник
14. Корпус механизма выбора

передач

Последовательность
разборки

22B

-55

МЕХАНИЗМ ВЫБОРА ПЕРЕДАЧ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

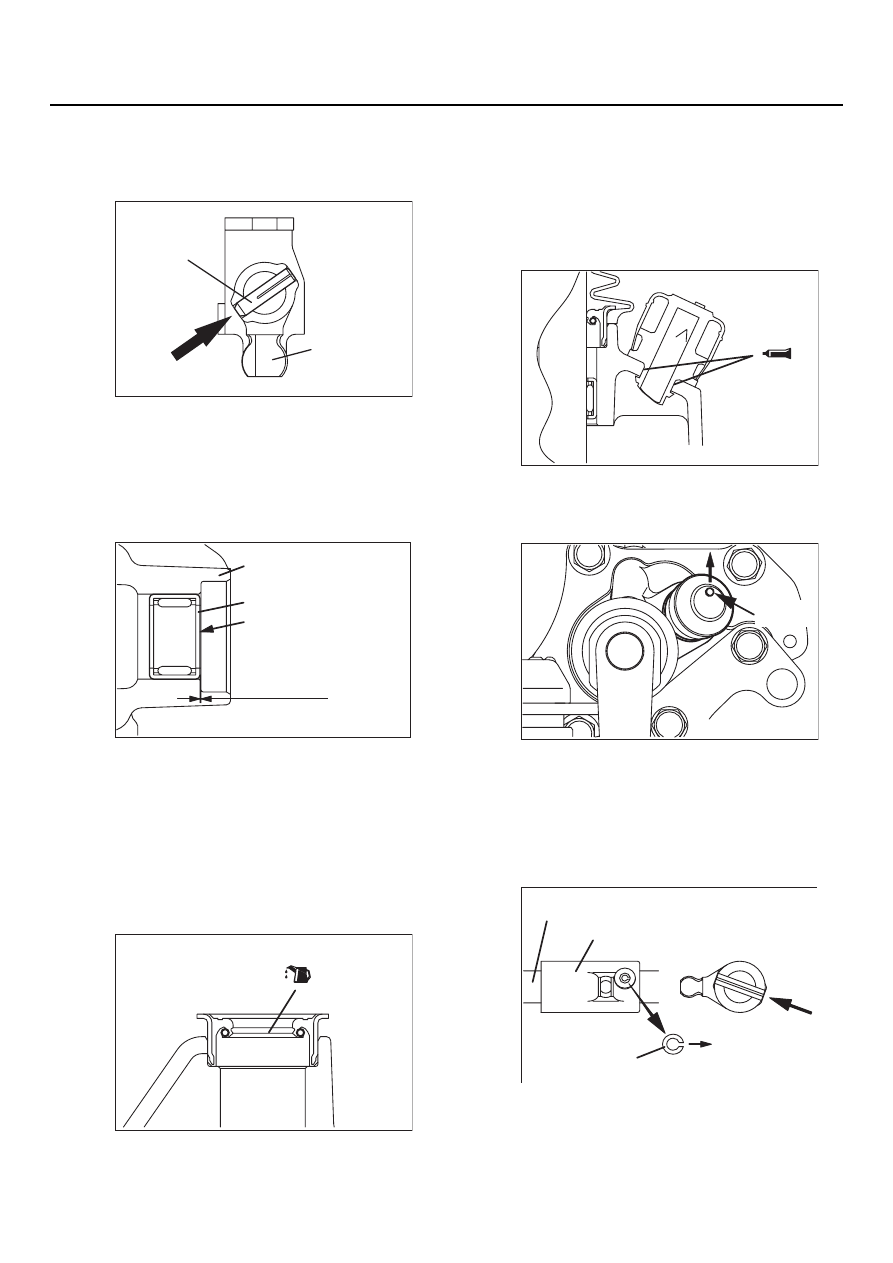

УКАЗАНИЯ К РАЗБОРКЕ

<<A>> ДЕМОНТАЖ СТОПОРОНОГО
ШТИФТА

Вытащите стопорноый штифт в направлении,
показанном на рисунке.

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА ИГОЛЬЧАТОГО
ПОДШИПНИКА

Запрессуйте игольчатый подшипник в корпус
механизма выбора передач так, как это
показано на рисунке.
Перед запрессовкой подшипника убедитесь
в том, что его сторона с выштампованным
номером обращена к корпусу механизма
выбора передач (см. рисунок).

>>B<< УСТАНОВКА САЛЬНИКА

Нанесите трансмиссионное масло (масло для
гипоидных зубчатых передач, удовлетворяющее
спецификациям API, класс GL4, вязкость по
шкале SAE 75W90 или 75W85W) на кромку
сальника.

>>C<< УСТАНОВКА САПУНА

1. Нанесите герметик (3M SUPER WEATHER

STRIP, № 8001, или эквивалентный)
на посадочную сапуна (см. рисунок).

2. Установите сапун таким образом, чтобы

выпуклая метка располагалась так, как это
показано на рисунке.

>>D<< УСТАНОВКА ПРУЖИННОГО
ШТИФТА

Установите штифт таким образом, чтобы его
прорезь оказалась в положении, показанном
на рисунке.

AK204273

Стопорный штифт

Палец

AB

AK204176AC

Игольчатый подшипник

Сторона
с выштампованным номером

0

–

 0,5 мм

Корпус механизма
выбора передач

AK204303AB

AK204274AB

AK204220

Выпуклая
метка

AB

AK204177

Шток выбора передач

Корпус ограничите

Направление установки

Прорезь

Пружинный штифт

AB
