Mitsubishi Lancer / Lancer Wagon. Руководство - часть 117
22B
-44

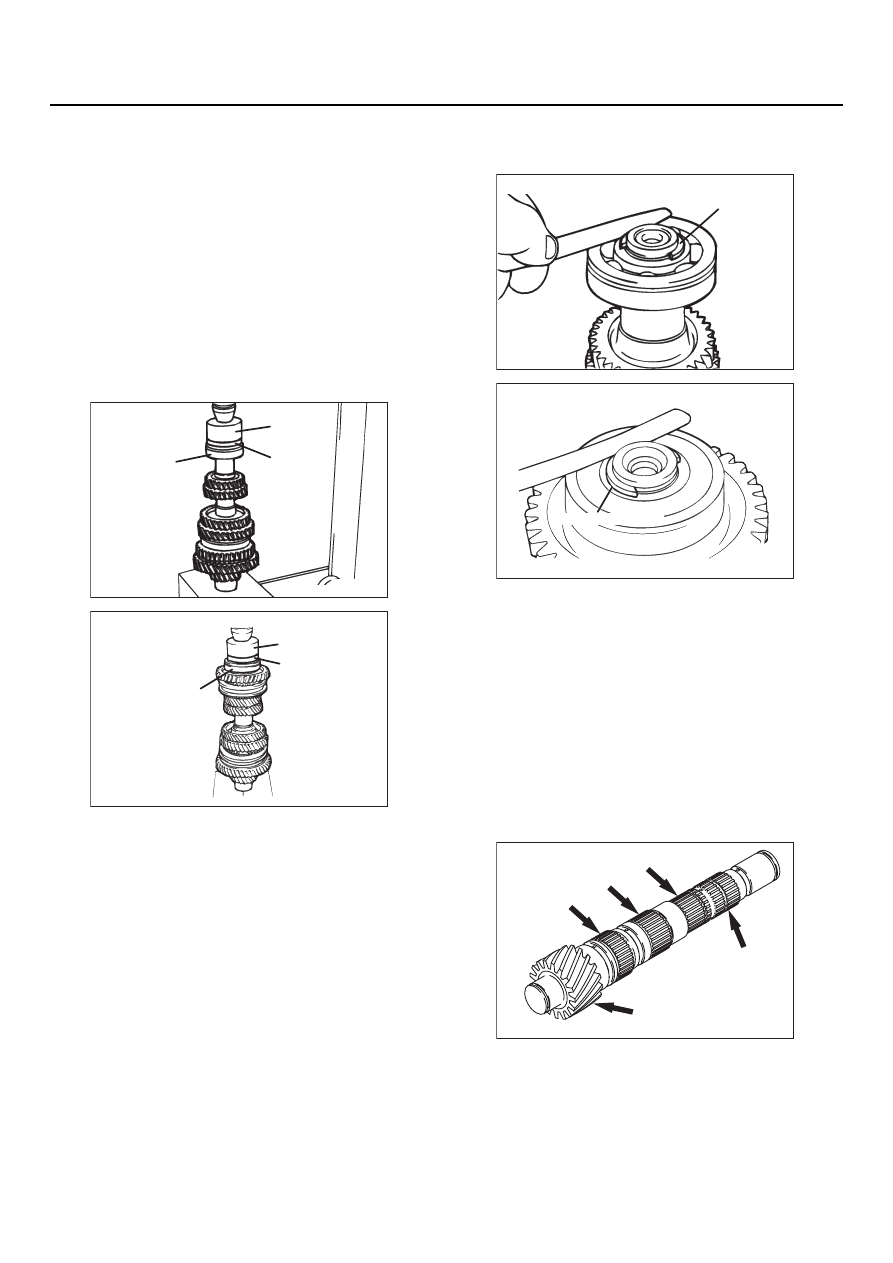

ВТОРИЧНЫЙ ВАЛ
КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

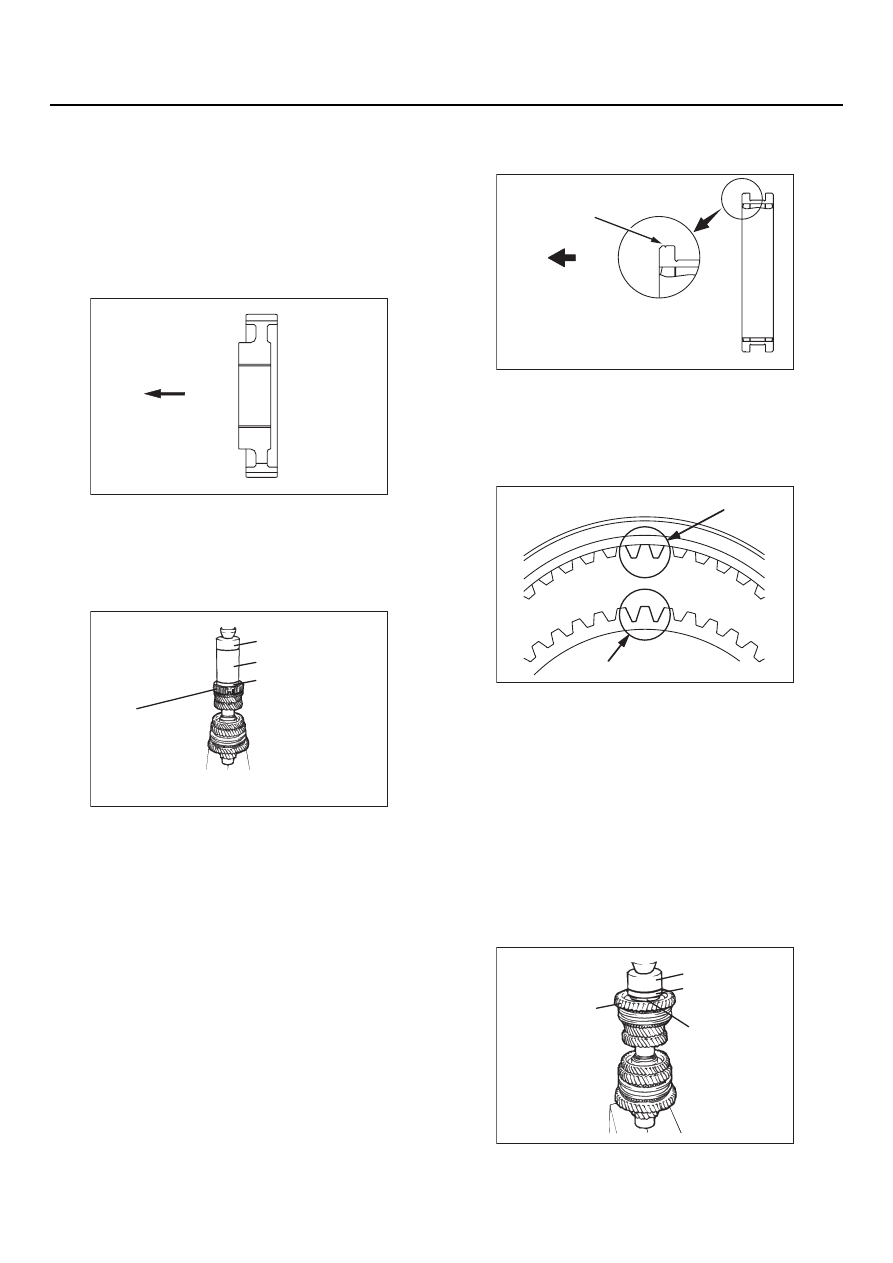

2. Установите муфту синхронизатора таким
образом, чтобы три ее выступающие
зубчатые поверхности, были расположены
напротив трех глубоких пазов ступицы
синхронизатора.

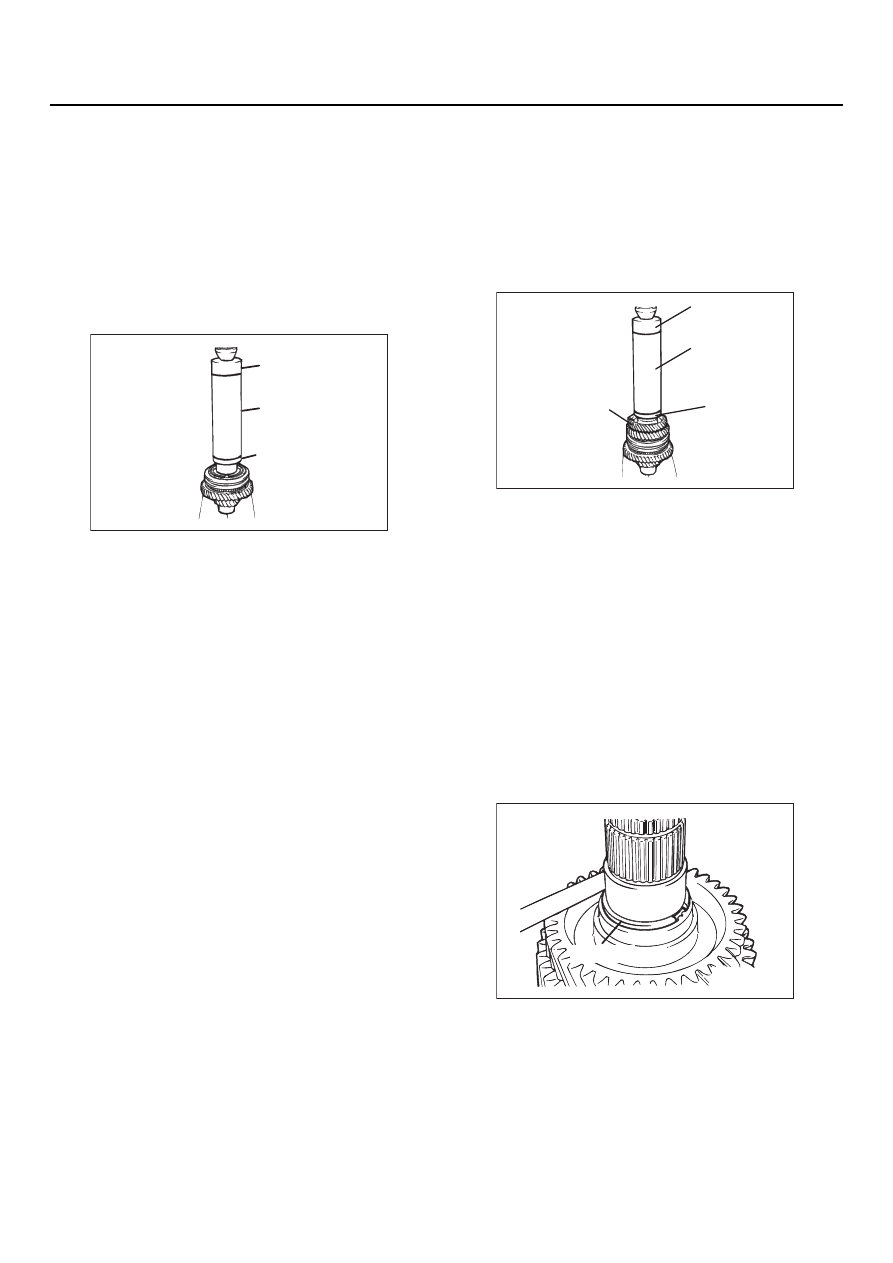

>>G<< УСТАНОВКА ВТУЛКИ
ШЕСТЕРНИ 2EЙ ПЕРЕДАЧИ
1. Установите вторичный вал на подставке
пресса.
2. Воспользовавшись перечисленным ниже
специальным инструментом, запрессуйте
втулку шестерни 2й передачи.
•
Насадка (MD998812)
•
Приспособление100 для установки деталей
(MD998813)
•
Оправка (MD998820) <F5M41>
•
Оправка (MD998822) <F5M42>
>>H<< УСТАНОВКА ШЕСТЕРНИ
3EЙ ПЕРЕДАЧИ
1. Проверьте правильность установки шестерни
2й передачи и наружного блокирующего
кольца синхронизатора. Убедитесь также в
том, что четыре зубца конуса синхронизатора
правильно располагаются в четырех
отверстиях шестерни 2й передачи.
2. Воспользовавшись перечисленным ниже
специальным инструментом, запрессуйте
шестерню 3й передачи на вторичный вал.
•
Насадка (MD998812)
•
Приспособление200 для установки деталей
(MD998814)
•
Оправка (MD998820) <F5M41>
•
Оправка (MD998822) <F5M42>
3. Убедитесь в том, что шестерня 2й передачи
и наружное блокирующее кольцо
синхронизатора могут свободно вращаться.
>>I<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА
1. Установите самое толстое стопорное кольцо,
которое сможет войти в канавку, выполнен
ную на вторичном валу.
2. Убедитесь в том, что осевой зазор шестерни
3й передачи соотвтетствует диапазону
допустимых значений.
Допустимое значение: 0
0,09 мм
AK204266
MD998812
MD998813
MD998820 <F5M41>
MD998822 <F5M42>
AB
AK204267
MD998812
MD998814
Шестерня
3й передачи
AC
MD998820 <F5M41>
MD998822 <F5M42>
AK204268AB
Стопорное кольцо
