Mitsubishi Lancer / Lancer Wagon. Руководство - часть 116

22B

-40

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

УКАЗАНИЯ К РАЗБОРКЕ

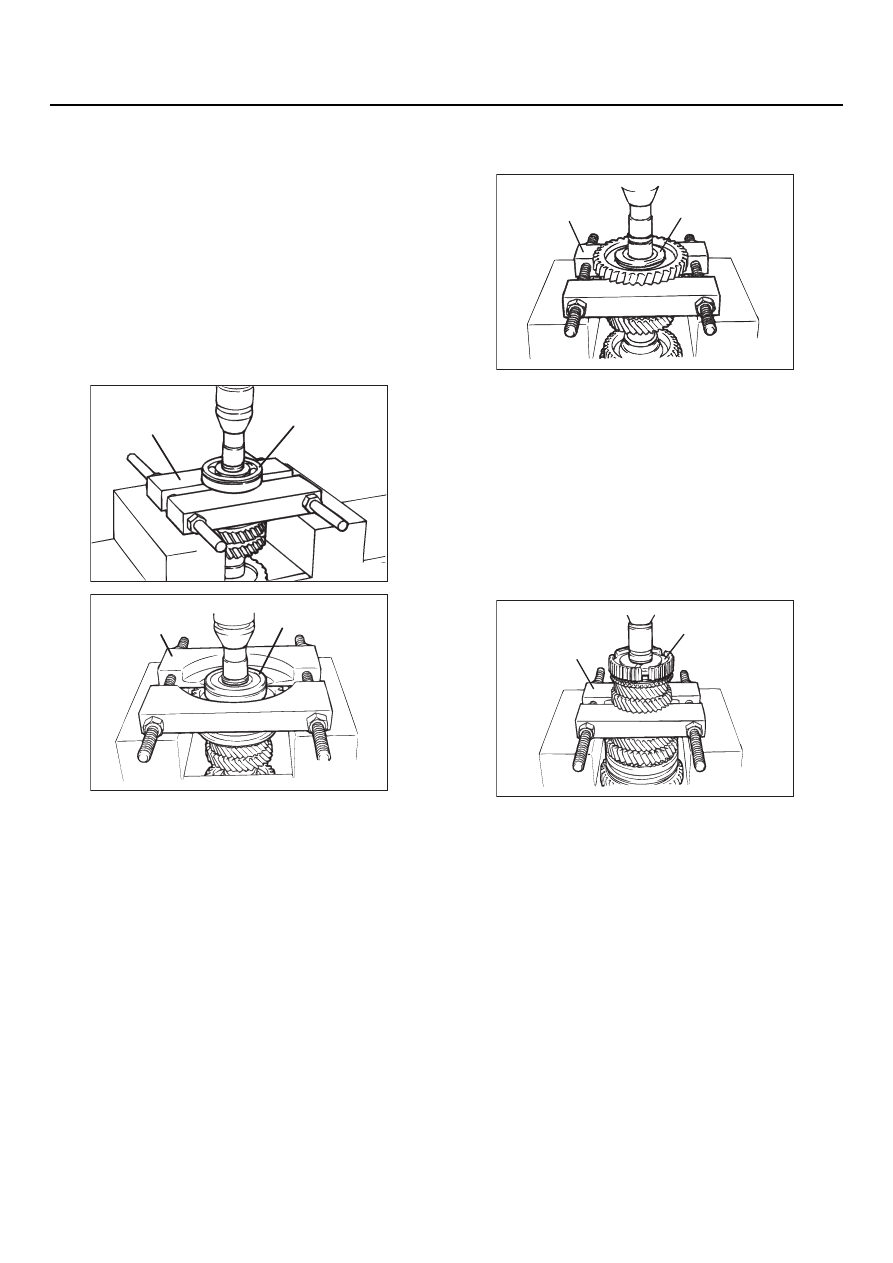

<<A>> ДЕМОНТАЖ ШАРИКОВОГО
ПОДШИПНИКА

1. Подставив под шариковый подшипник

съемник подшипников, установите
вторичный вал на прессе.

•

Съемник подшипников (MD998801)
<F5M41>

•

Съемник подшипников (MD998917)
<F5M42>

2. Снимите шариковый подшипник, приложив

к вторичному валу усилие пресса,
направленное вниз.

<<B>> ДЕМОНТАЖ ВТУЛКИ
ШЕСТЕРНИ ЗАДНЕГО ХОДА

1. Подставив под шестерню заднего хода

съемник подшипников (MD998801),
установите вторчный вал на прессе.

2. Снимите шестерню заднего хода, приложив

к вторичному валу усилие пресса,
направленное вниз.

<<C>> ДЕМОНТАЖ СТУПИЦЫ
СИНХРОНИЗАТОРА 5EЙ ПЕРЕДАЧИ
И ПЕРЕДАЧИ ЗАДНЕГО ХОДА

1. Подставив под шестерню 4й передачи

съемник подшипников (MD998801),
установите вторичный вал на прессе.

2. Снимите ступицу синхронизатора 5й

передачи и передачи заднего хода, приложив
к вторичному валу усилие пресса,
направленное вниз.

32. Игольчатый роликовый

подшипник

<<F>> >>C<<

33. Втулка шестерни 1й передачи

>>B<<

34. Стопорное кольцо

<<G>> >>А<<

35. Внутреннее кольцо роликового

подшипника

36. Вторичный вал

Последовательность
разборки

AK204202AB

MD998801

Шариковый
подшипник

<F5M41>

AK204252

Шариковый
подшипник

MD998917

AB

<F5M42>

AK204253

Втулка шестерни
заднего хода

MD998801

AB

AK204254 AB

Ступица
синхронизатора

MD998801

22B

-41

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

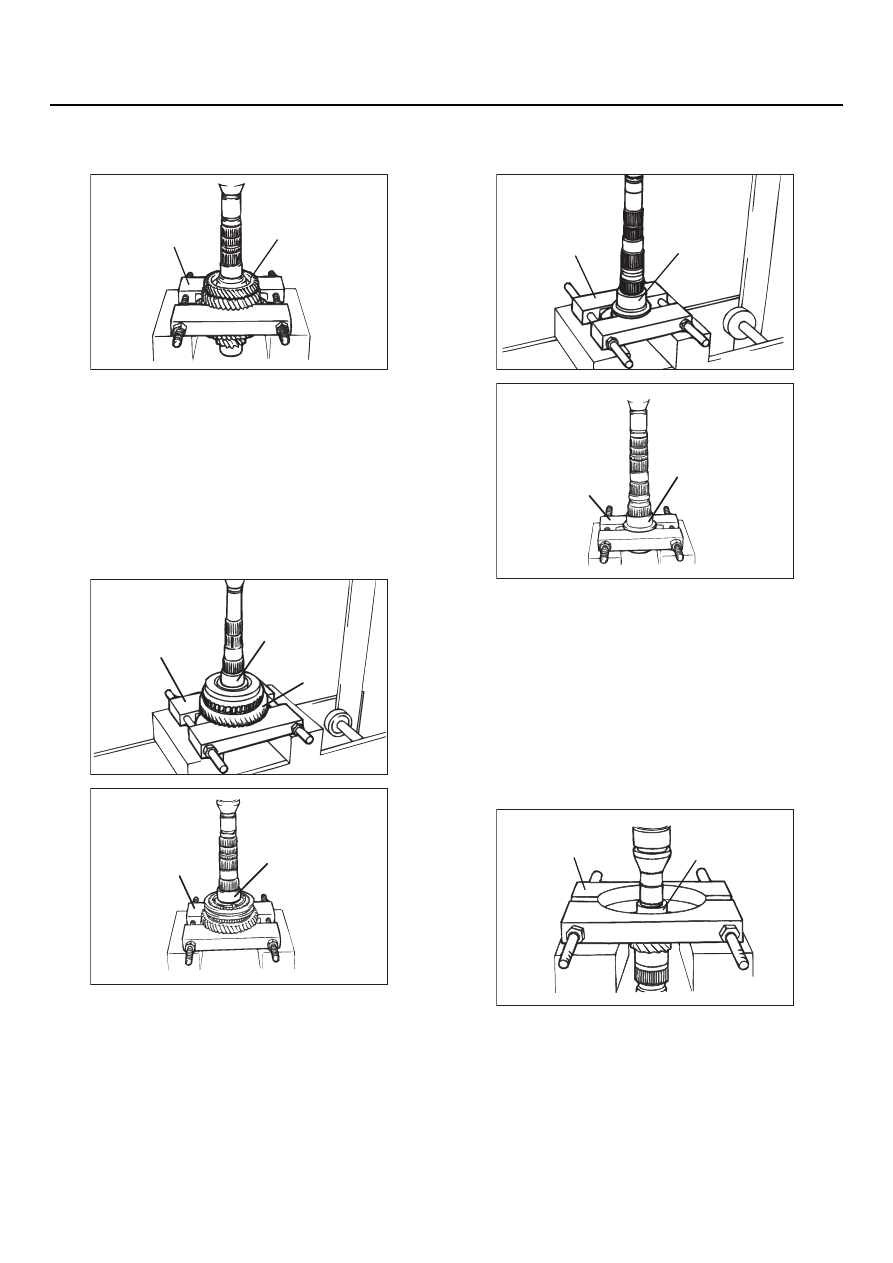

<<D>>ДЕМОНТАЖ ШЕСТЕРНИ
3EЙ ПЕРЕДАЧИ

1. Подставив под шестерню 2й передачи

съемник подшипников (MD998917),
установите вторичный вал на прессе.

2. Снимите шестерню 3й передачи, приложив

к вторичному валу усилие пресса,
направленное вниз.

<<E>> ДЕМОНТАЖ ВТУЛКИ
ШЕСТЕРНИ 2EЙ ПЕРЕДАЧИ

1. Подставив под шестерню 1й передачи

съемник подшипников (MD998917),
установите вторичный вал на прессе.

2. Снимите втулку шестерни 2й передачи,

приложив к вторичному валу усилие пресса,
направленное вниз.

<<F>> ДЕМОНТАЖ ВТУЛКИ
ШЕСТЕРНИ 1EЙ ПЕРЕДАЧИ

1. Подставив под втулку шестерни 1й передачи

съемник подшипников (MD998801),
установите вторичный вал на прессе.

2. Снимите втулку шестерни 1й передачи,

приложив к вторичному валу усилие пресса,
направленное вниз.

<<G>> ДЕМОНТАЖ ВНУТРЕННЕГО
КОЛЬЦА РОЛИКОВОГО
ПОДШИПНИКА

1. Подставив под внутреннее кольцо ролико

вого подшипника съемник подшипников
(MD998917), установите вторичный вал
на прессе.

2. Снимите внутреннее кольцо роликовго

подшипника, приложив к вторичному валу
усилие пресса, направленное вниз.

AK204255

Шестерня 3й передачи

MD998917

AB

AK204203AB

Втулка шестерни
2й передачи

Шестерня
1й передачи

MD998917

<F5M41>

AK204256

MD998917

Шестерня 1й передачи

AB

<F5M42>

AK204204AB

Втулка

MD998801

<F5M41>

AK204257

<F5M42>

Втулка шестерни
1й передачи

MD998801

AB

AK204258

Внутреннее
кольцо роликового
подшипника

MD998917

AB

22B

-42

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

УКАЗАНИЯ К СБОРКЕ

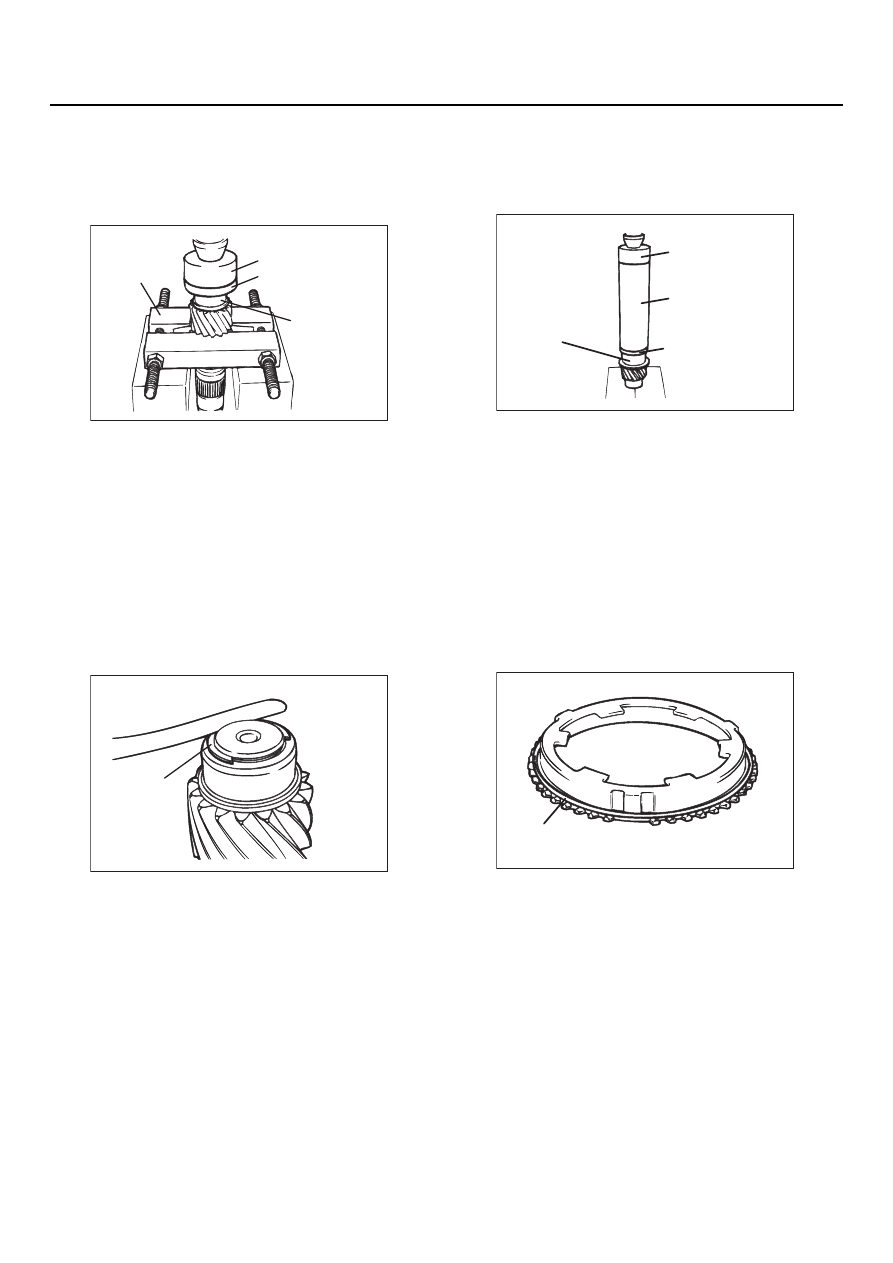

>>A<< УСТАНОВКА ВНУТРЕННЕГО
КОЛЬЦА РОЛИКОВОГО
ПОДШИПНИКА

1. Подставив под шестерню вторичного вала

съемник подшипников (MD998801),
установите вторичный вал на прессе.

2. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
внутреннее кольцо роликового подшипника.

•

Насадка (MD998812)

•

Оправка (MD998818)

>>B<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

1. Установите самое толстое стопорное кольцо,

которое сможет войти в канавку,
выполненную на вторичном валу.

2. Убедитесь в том, что осевой зазор переднего

подшипника соотвтетствует диапазону
допустимых значений.

Допустимое значение: 0



 0,12 мм

>>C<<УСТАНОВКА ВТУЛКИ
ШЕСТЕРНИ 1EЙ ПЕРЕДАЧИ

1. Установите вторичный вал на подставке

пресса.

2. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
втулку шестерни 1й передачи.

•

Насадка (MD998812)

•

Приспособление200 для установки деталей
(MD998814)

•

Оправка (MD998822) <F5M41>

•

Оправка (MD998825) <F5M42>

>>D<< УСТАНОВКА ПРУЖИНЫ
СИНХРОНИЗАТОРА

Установите пружину на наружное блокирующее
кольцо синхронизатора, как показано
на рисунке.

AK204260

MD998812

MD998801

MD998818

Внутреннее
кольцо
роликового
подшипника

AB

AK204261

Стопорное
кольцо

AB

AK204262

MD998812

MD998814

Втулка шестерни
1й передачи

MD998822 <F5M41>
MD998825 <F5M42>

AB

AK204316

Пружина синхронизатора

AB

22B

-43

ВТОРИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

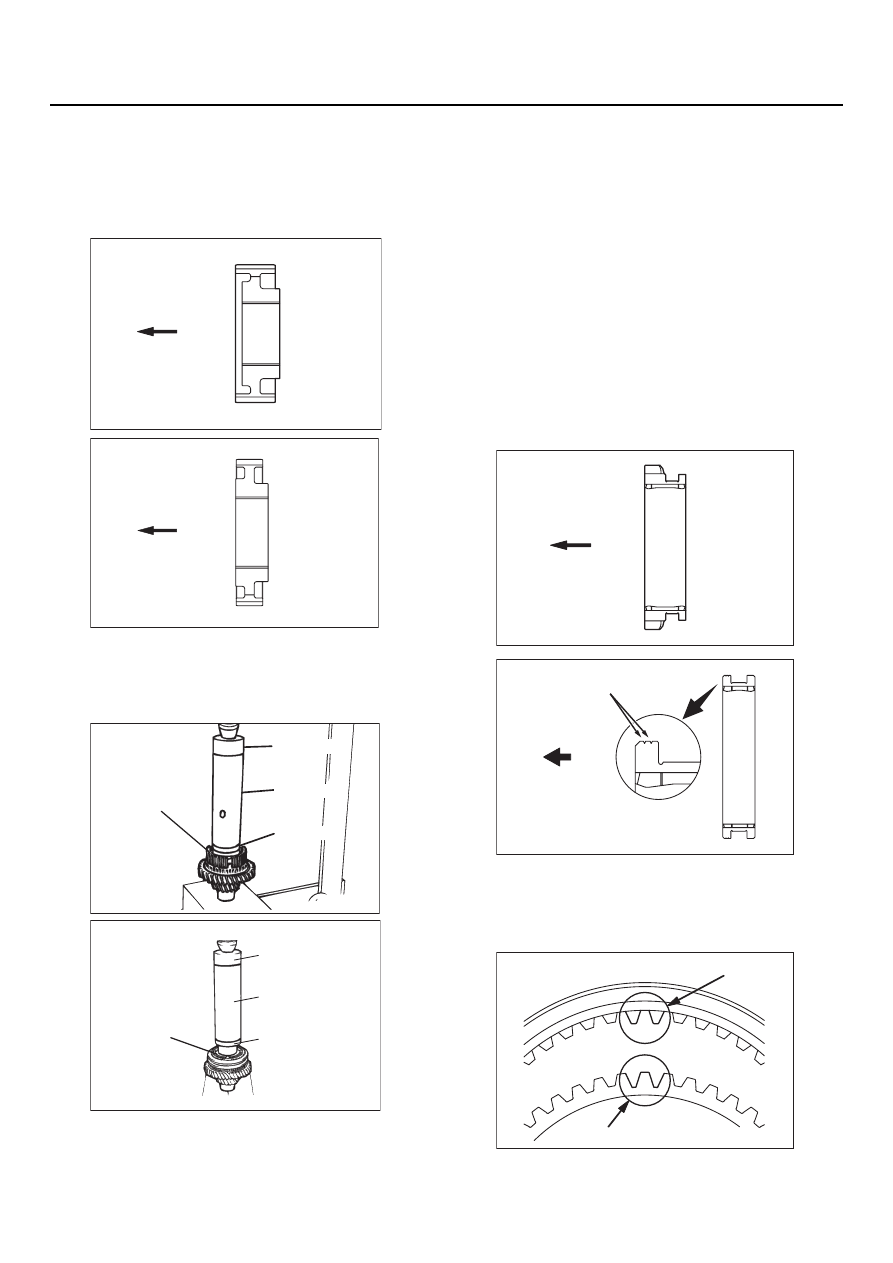

>>E<< УСТАНОВКА СТУПИЦЫ
СИНХРОНИЗАТОРА 1EЙ
И 2EЙ ПЕРЕДАЧ

1. Установите вторичный вал на подставке

пресса.

2. Убедитесь в том, что ступица синхронизатора

1й и 2й передач устанавливается на
вторичный вал правильной стороной, после
чего наденьте ступицу на вал.

3. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
ступицу синхронизатора 1й и 2й передач.

•

Насадка (MD998812)

•

Приспособление200 для установки деталей
(MD998814)

•

Оправка (MD998822) <F5M41>

•

Оправка (MD998825) <F5M42>

4. Убедитесь в том, что наружное блокирующее

кольцо синхронизатора, расположенное
со стороны шестерни 1й передачи, может
свободно вращаться.

>>F<< УСТАНОВКА МУФТЫ
СИНХРОНИЗАТОРА

1. Убедитесь в том, что муфта синхронизатора

устанавливается правильной стороной,
после чего наденьте муфту на ступицу
синхронизатора 1й и 2й передач.

AK204211AB

Направление установки

<F5M41>

AK204305

<F5M42>

Направление установки

AB

AK204205AB

MD998812

MD998814

MD998822

<F5M41>

Ступица
синхронизатора
1й и 2й передач

AK204265

<F5M42>

MD998812

MD998814

MD998825

AB

Ступица
синхронизатора
1й и 2й передач

AK204212 AC

Направление установки

<F5M41>

AK305817AE

Направление
установки
(к шестерне 1й передачи)

Идентификационная канавка

<F5M42>

AK204199AB

Выступающая часть

Глубокие пазы
