Mitsubishi Lancer / Lancer Wagon. Руководство - часть 114





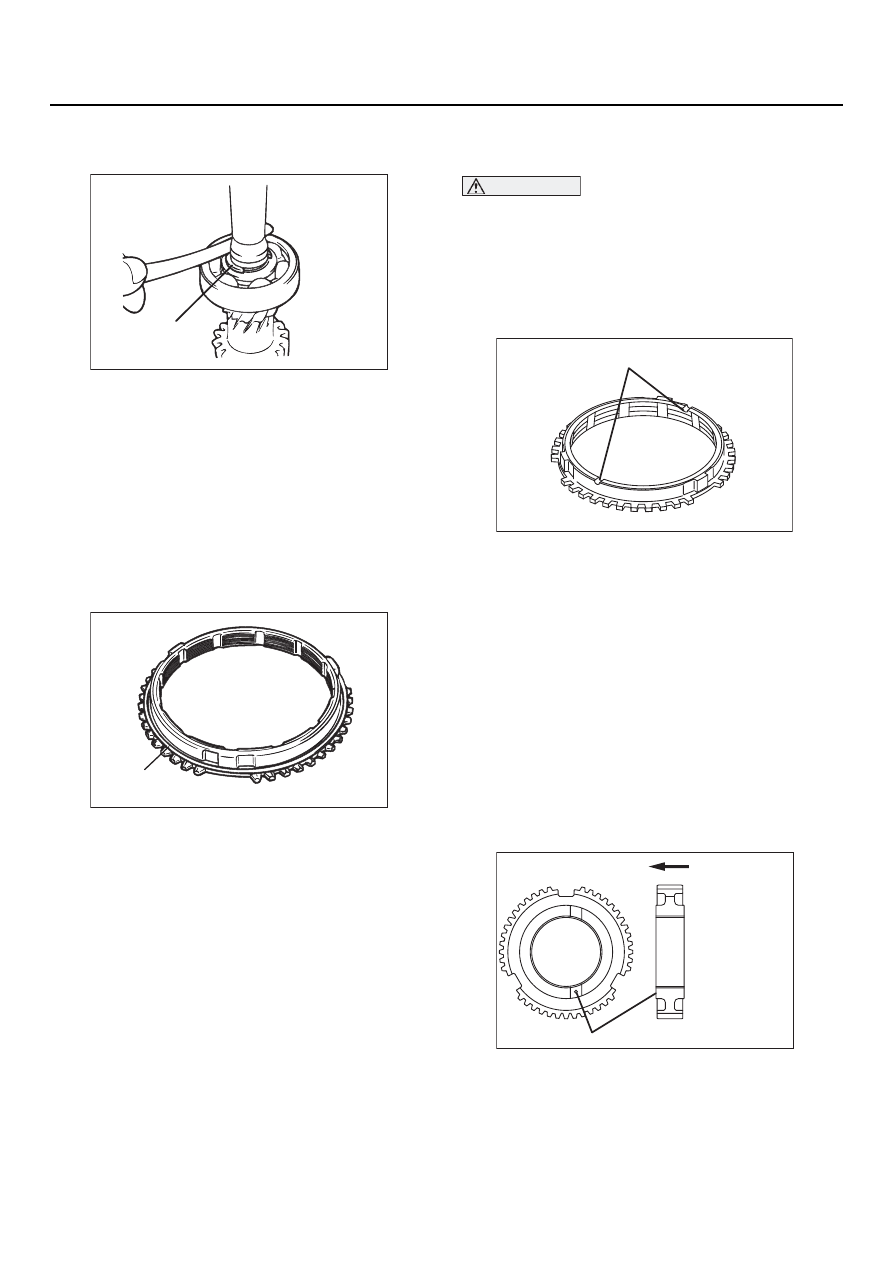

22B

-32

ПЕРВИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

>>C<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

1. Установите самое толстое стопорное кольцо,

которое сможет войти в канавку стопорного
кольца, выполненную на первичном валу.

2. Убедитесь в том, что осевой зазор переднего

подшипника соотвтетствует диапазону
допустимых значений.

Допустимое значение: 0



 0,12 мм

>>D<< УСТАНОВКА ПРУЖИНЫ
СИНХРОНИЗАТОРА

Установите пружину синхронизатора на
блокирующее кольцо синхронизатора так, как
это показано на рисунке.

>>E<< УСТАНОВКА БЛОКИРУЮЩИХ
КОЛЕЦ СИНХРОНИЗАТОРА

ВНИМАНИЕ

В конструкцию синхронизатора входят два
блокирующих кольца (включения 3Eй
и 4Eй передач). Не перепутайте их местами.
Неправильная установка блокирующих
колец синхронизатора приведет к
ухудшению качества переключения
передач.

1. Перед установкой колец идентифицируйте их

по наличию меток (см. рисунок).

Две метки: Блокирующее кольцо
включения 3Eй передачи

Метки отсутствуют: Блокирующее
кольцо включения 4Eй передачи

2. Установите блокирующее кольцо

синхронизатора таким образом, чтобы оно
полностью село на обработанный конус
шестерни.

>>F<< УСТАНОВКА СТУПИЦЫ
СИНХРОНИЗАТОРА 3EЙ
И 4EЙ ПЕРЕДАЧ

1. Подставив под шестерню 2й передачи

съемник подшипников (MD998801), устано
вите первичный вал на прессе.

2. Убедитесь в том, что блокирующее кольцо

синхронизатора идеально соответствует
конусу шестерни 3й передачи.

AK204245

Стопорное кольцо

AB

AK204263

SYNCHRONIZER
SPRING

AB

Пружина
синхронизатора

AK204312

Метка

AB

AK204295

Направление
установки

Канавка

AB

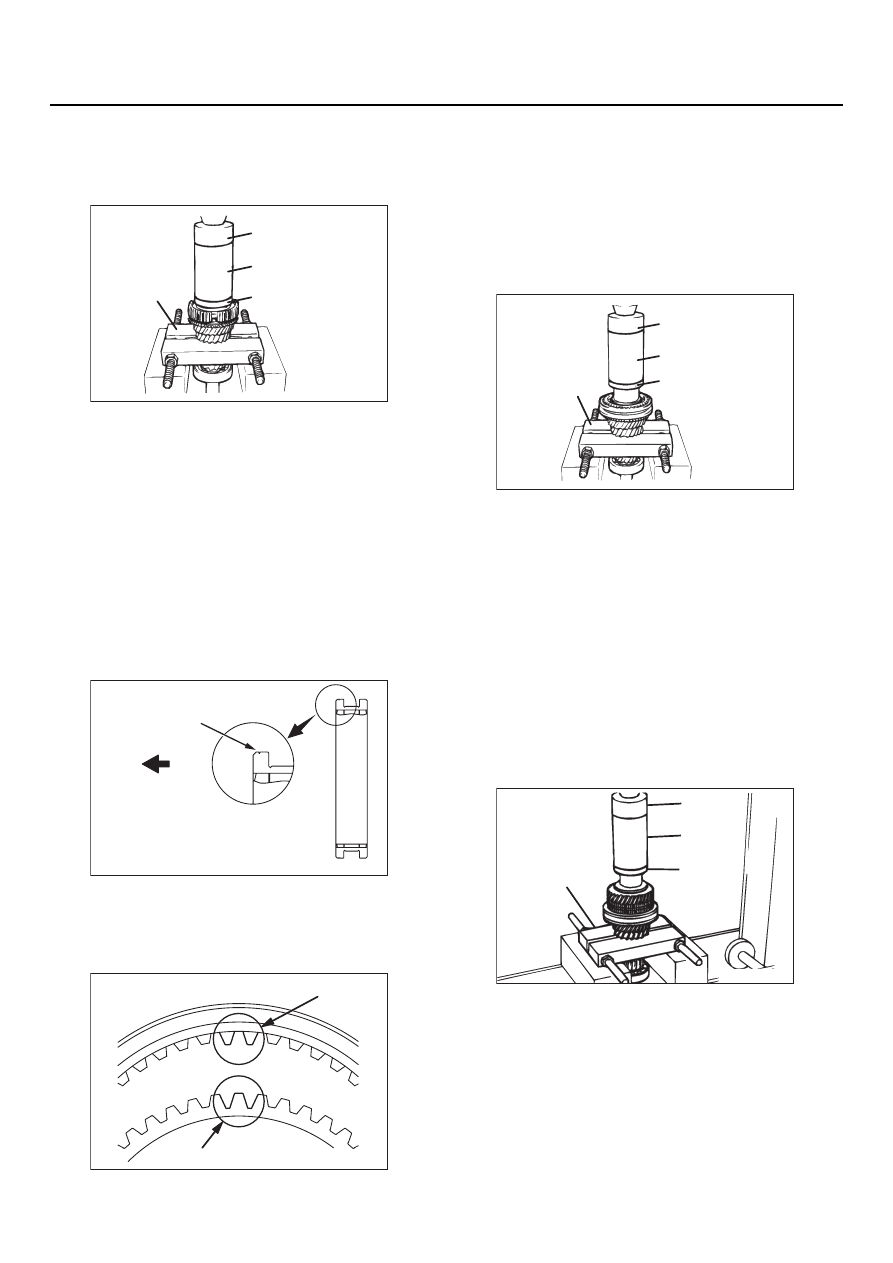

22B

-33

ПЕРВИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

3. Убедитесь в том, что ступица синхронизатора

3й и 4й передач устанавливается на
первичный вал правильной стороной, после
чего наденьте ступицу на вал.

4. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
ступицу синхронизатора 3й и 4й передач.

Насадка (MD998812)

Приспособление100 для установки деталей
(MD998813)

Оправка (MD998825)

5. Убедитесь в том, что блокирующее кольцо

синхронизатора может свободно вращаться.

>>G<< УСТАНОВКА МУФТЫ
СИНХРОНИЗАТОРА

1. Убедитесь в том, что муфта синхронизатора

устанавливается правильной стороной,
после чего наденьте муфту на ступицу
синхронизатора 3й и 4й передач.

2. Установите муфту синхронизатора таким

образом, чтобы три ее выступающие
зубчатые поверхности, были расположены
напротив трех глубоких пазов ступицы
синхронизатора.

>>H<<УСТАНОВКА ВТУЛКИ
ШЕСТЕРНИ 4EЙ ПЕРЕДАЧИ

1. Подставив под шестерню 2й передачи

съемник подшипников (MD998801),
установите первичный вал на прессе.

2. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
втулку шестерни 4й передачи.

Насадка (MD998812)

Приспособление100 для установки деталей
(MD998813)

Оправка (MD998824)

>>I<<УСТАНОВКА ВТУЛКИ
ШЕСТЕРНИ 5EЙ ПЕРЕДАЧИ

1. Подставив под шестерню 2й передачи

съемник подшипников (MD998801),
установите первичный вал на прессе.

2. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
втулку шестерни 5й передачи.

Насадка (MD998812)

Приспособление100 для установки деталей
(MD998813)

Оправка (MD998820)

AK204246

MD998812

MD998813

MD998825

MD998801

AC

AK400870AG

Направление
установки
(к шестерне 3й передачи)

Идентификационная
канавка

AK204199AB

Выступающая часть

Глубокие пазы

AK204247

MD998812

MD998813

MD998824

MD998801

AC

AK204194

MD998801

AB

MD998812

MD998813

MD998820

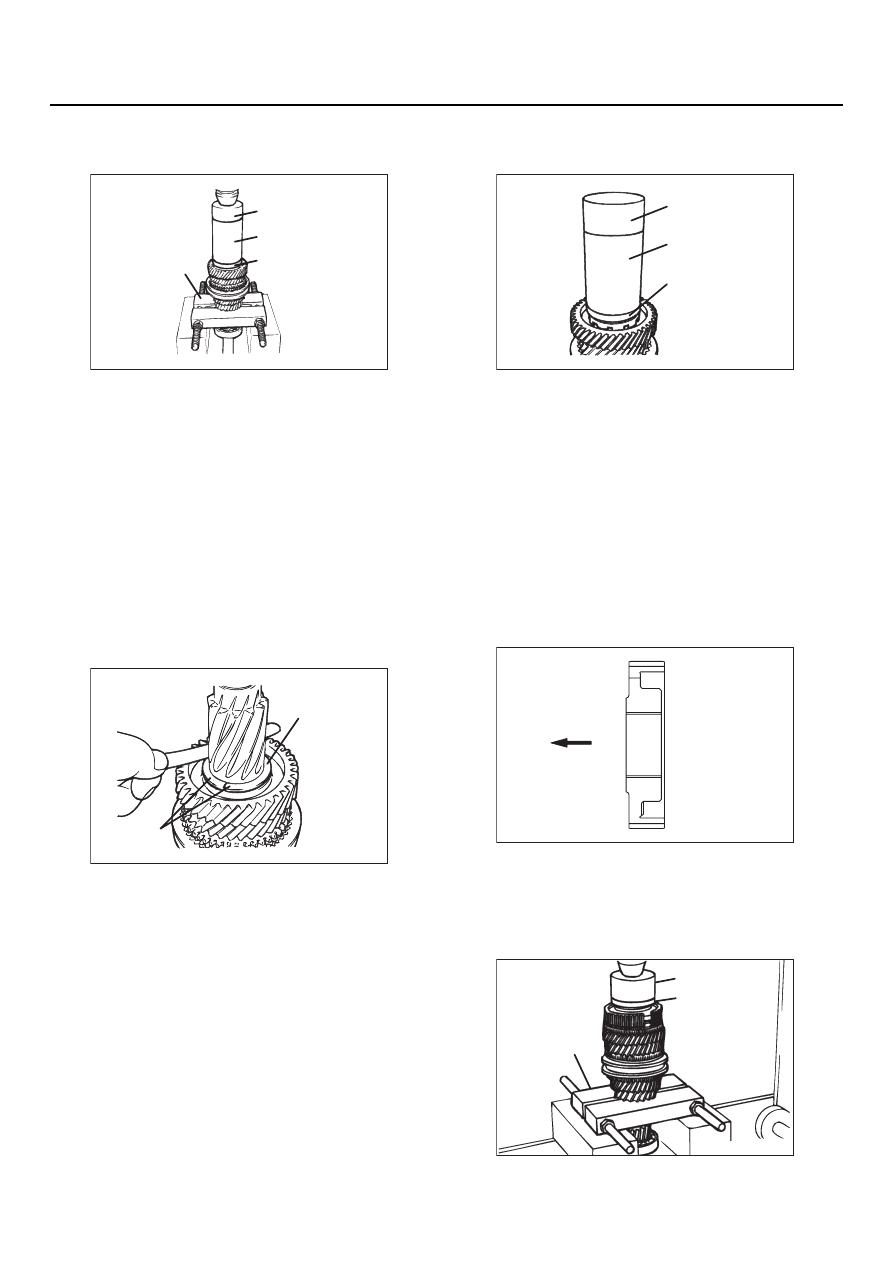

22B

-34

ПЕРВИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

>>J<< УСТАНОВКА ШЕСТЕРНИ
5EЙ ПЕРЕДАЧИ

1. Подставив под шестерню 2й передачи

съемник подшипников (MD998801),
установите первичный вал на прессе.

2. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
шестерню 5й передачи.

Насадка (MD998812)

Приспособление100 для установки деталей
(MD998813)

Оправка (MD998824)

>>K<< УСТАНОВКА УПОРНОЙ
ПЛАСТИНЫ

1. Установите самое толстую упорную пластину,

которая сможет войти в канавку, выполнен
ную на первичном валу. Установите упорную
пластину, развернув ее стороной
с отштампованной меткой и вверх.

2. Убедитесь в том, что осевой зазор шестерни

5й передачи соотвтетствует диапазону
допустимых значений.

Допустимое значение: 0



 0,09 мм

>>L<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА УПОРНОЙ ПЛАСТИНЫ

Вручную установите стопорное кольцо упорной
пластины, воспользовавшись перечисленным
ниже инструментом. Убедитесь в том, что
кольцо установлено без перекосов.

Насадка (MD998812)

Приспособление100 для установки деталей
(MD998813)

Оправка (MD998824)

>>M<< УСТАНОВКА СТУПИЦЫ
СИНХРОНИЗАТОРА 5EЙ ПЕРЕДАЧИ
И ПЕРЕДАЧИ ЗАДНЕГО ХОДА

1. Убедитесь в том, что ступица синхронизатора

5й передачи и передачи заднего хода
устанавливается на первичный вал
правильной стороной, после чего наденьте
ступицу на вал.

AK204248

MD998812

MD998813

MD998824

MD998801

AB

AK204249AB

Сторона
с отштампованной
меткой

Упорная
пластина

AK204294

MD998812

MD998813

MD998824

AB

AK300567

Направление
установки

AB

AK204197AB

MD998801

MD998812

MD998819

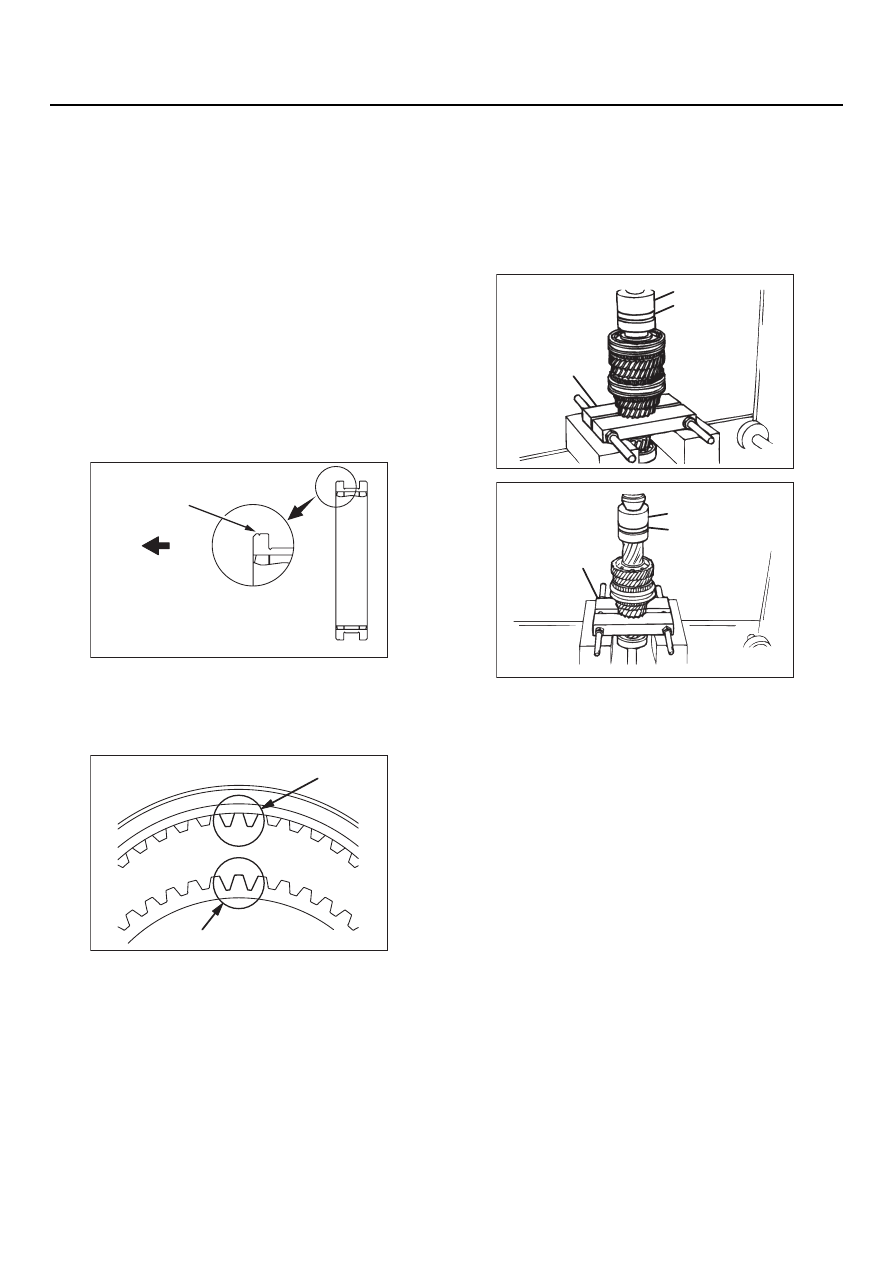

22B

-35

ПЕРВИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

2. Подставив под шестерню первичного вала

съемник подшипников (MD998801),
установите первичный вал на прессе.

3. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
ступицу синхронизатора 5й передачи и
передачи заднего хода.

Насадка (MD998812)

Оправка (MD998819)

4. Убедитесь в том, что блокирующее кольцо

синхронизатора, расположенное со стороны
шестерни 5й передачи, может свободно
вращаться.

>>N<< УСТАНОВКА МУФТЫ
СИНХРОНИЗАТОРА

1. Установите муфту синхранизатора таким

образом, чтобы выполненные на ней
идентификационные канавки располагались
так, как показано на рисунке.

2. После установки муфты синхронизатора,

убедитесь в том, что глубокие пазы ступицы
синхронизатора расположены напротив
выступающих частей муфты.

>>O<< УСТАНОВКА ШАРИКОВОГО
ПОДШИПНИКА

1. Подставив под шестерню 2й передачи

съемник подшипников (MD998801),
установите первичный вал на прессе.

2. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
шариковый подшипник.

Насадка (MD998812)

Оправка (MD998818)

AK400870 AH

Направление
установки
(к шестерне 5й передачи)

Идентификационная
канавка

AK204199AB

Выступающая часть

Глубокие пазы

AK204213

<F5M41>

MD998812

AB

MD998818

MD998801

AK204250

MD998812
MD998818

MD998801

AB

<F5M42>
