ПЕРВИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ПЕРВИЧНЫЙ ВАЛ

РАЗБОРКА И СБОРКА

M1222001600140

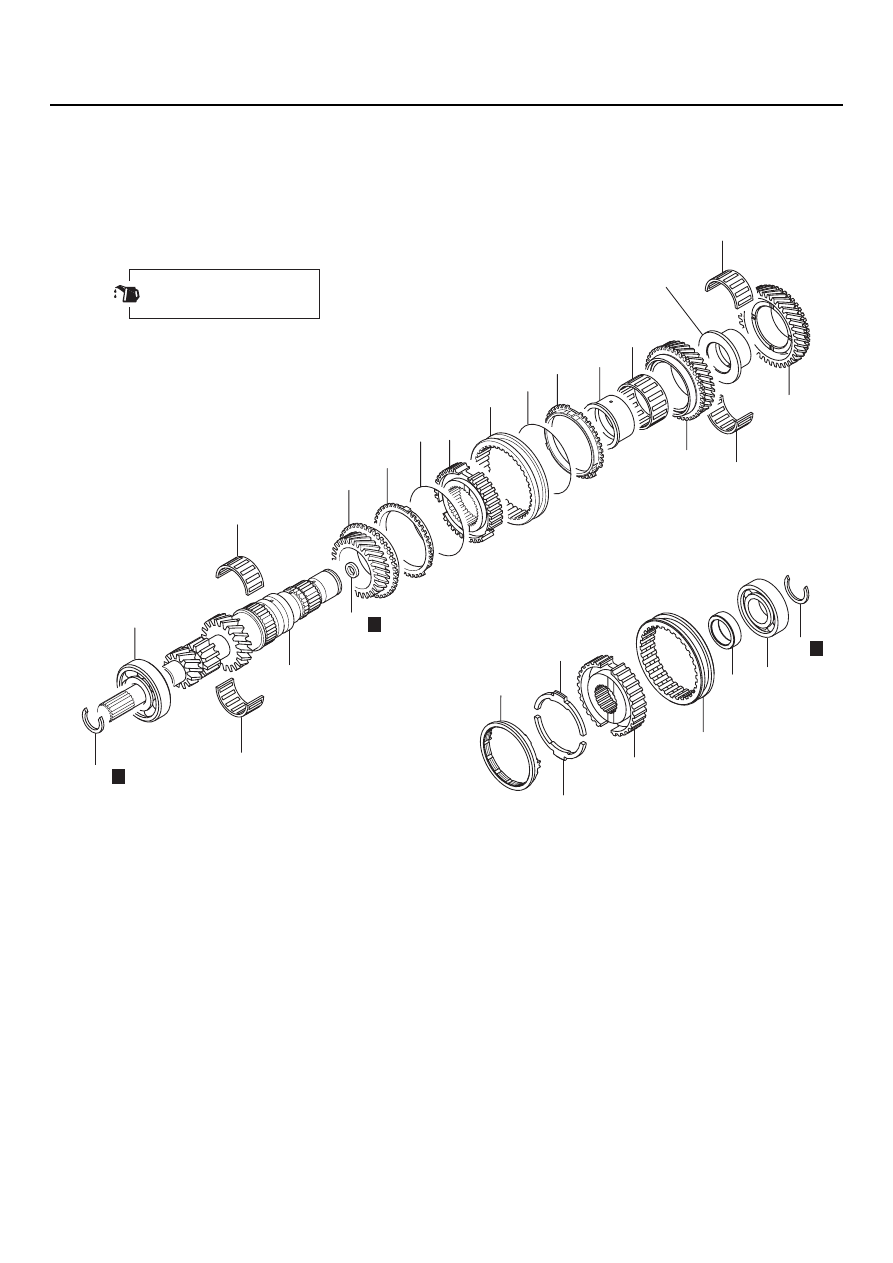

<F5M41>

AK300291

9

10

11

12

14

13

15

16

18

2

19

4

20

6

7

1

8

3

17

5

9

6

21

21

24

25

22

23

На все подвижные части переда
их установкой нанесите
трансмиссионное масло.

AB

H

H

H

Последовательность
разборки

>>P<<

1.

Стопорное кольцо

<<А>> >>O<<

2.

Шариковый подшипник

3.

Втулка

>>N<<

4.

Муфта синхронизатора

<<B>> >>M<<

5.

Ступица синхронизатора
5й передачи и передачи
заднего хода

6.

Стопроное кольцо

7.

Блокирующее кольцо
синхронизатора

8.

Шестерня 5й передачи

9.

Игольчатый роликовый
подшипник

<<C>> >>I<<

10. Втулка шестерни 5й передачи
11. Шестерня 4й передачи
12. Игольчатый роликовый

подшипник

<<F>> >>H<<

13. Втулка шестерни 4й передачи

>>E<<

14. Блокирующее кольцо

синхронизатора

>>D<<

15. Пружина синхронизатора

>>G<<

16. Муфта синхронизатора

>>F<<

17. Ступица синхронизатора 3й

и 4й передач

>>E<<

18. Блокирующее кольцо

синхронизатора

>>D<<

19. Пружина синхронизатора
20. Шестерня 3й передачи
21. Игольчатый роликовый

подшипник

>>C<<

22. Стопорное кольцо

<<G>> >>B<<

23. Шариковый подшипник

>>А<<

24. Сальник
25. Первичный вал

Последовательность
разборки

22B

-29

ПЕРВИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

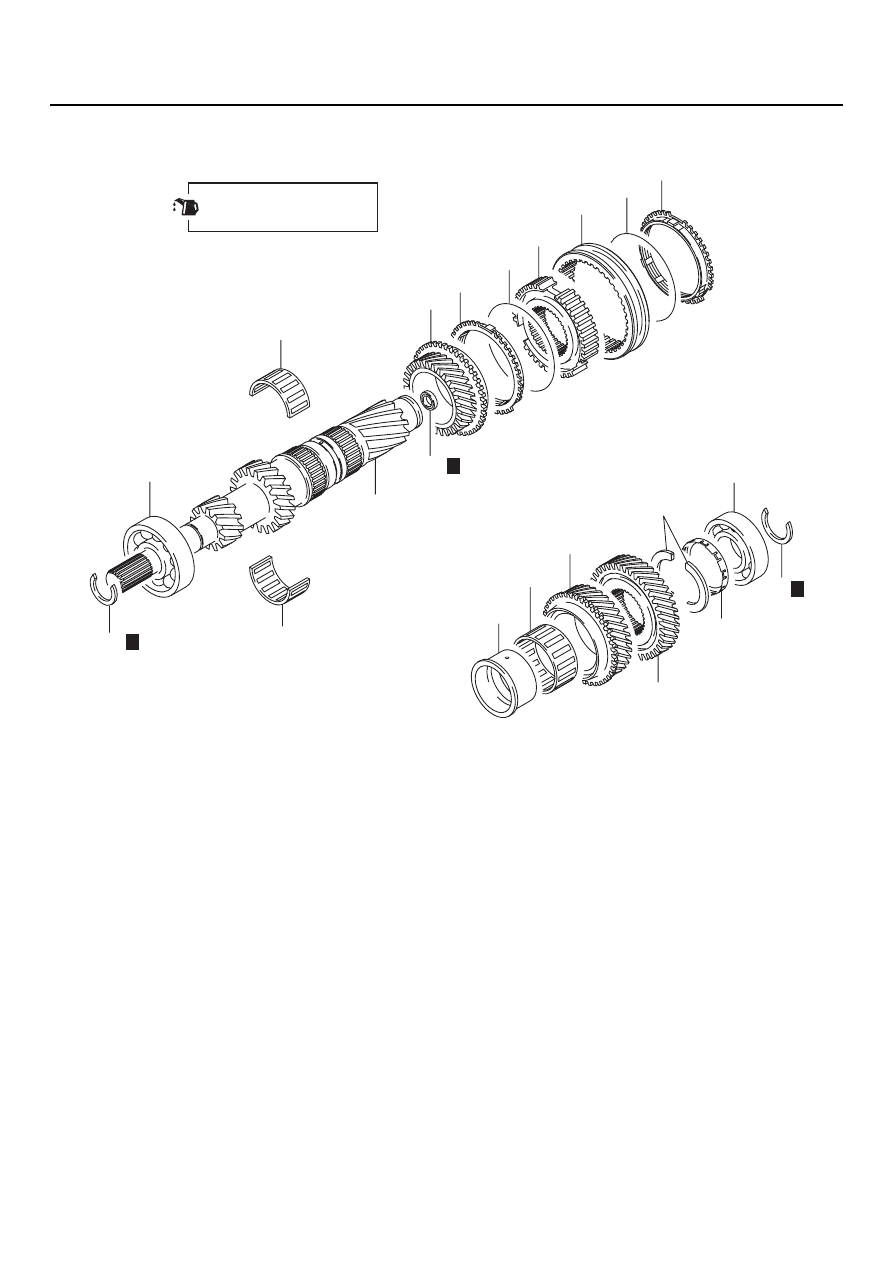

<F5M42>

AK204391

9

10

11

12

14

13

15

16

18

2

19

4

20

6

7

1

8

3

17

16

5

AB

AB

На все подвижные части переда
их установкой нанесите
трансмиссионное масло.

H

H

H

Последовательность
разборки

>>P<<

1.

Стопорное кольцо

<<А>> >>O<<

2.

Шариковый подшипник

<<D>> >>L<<

3.

Стопорное кольцо упоной
пластины

>>K<<

4.

Упорная пластина

<<E>> >>J<<

5.

Шестерня 5й передачи

6.

Шестерня 4й передачи

7.

Игольчатый роликовый
подшипник

<<F>> >>H<<

8.

Втулка шестерни 4й передачи

>>E<<

9.

Блокирующее кольцо
синхронизатора

>>D<<

10. Пружина синхронизатора

>>G<<

11. Муфта синхронизатора

>>F<<

12. Ступица синхронизатора 3й

и 4й передач

>>E<<

13. Блокирующее кольцо

синхронизатора

>>D<<

14. Пружина синхронизатора
15. Шестерня 3й передачи
16. Игольчатый роликовый

подшипник

>>C<<

17. Стопорное кольцо

<<G>> >>B<<

18. Шариковый подшипник

>>А<<

19. Сальник
20. Первичный вал

Последовательность
разборки

22B

-30

ПЕРВИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

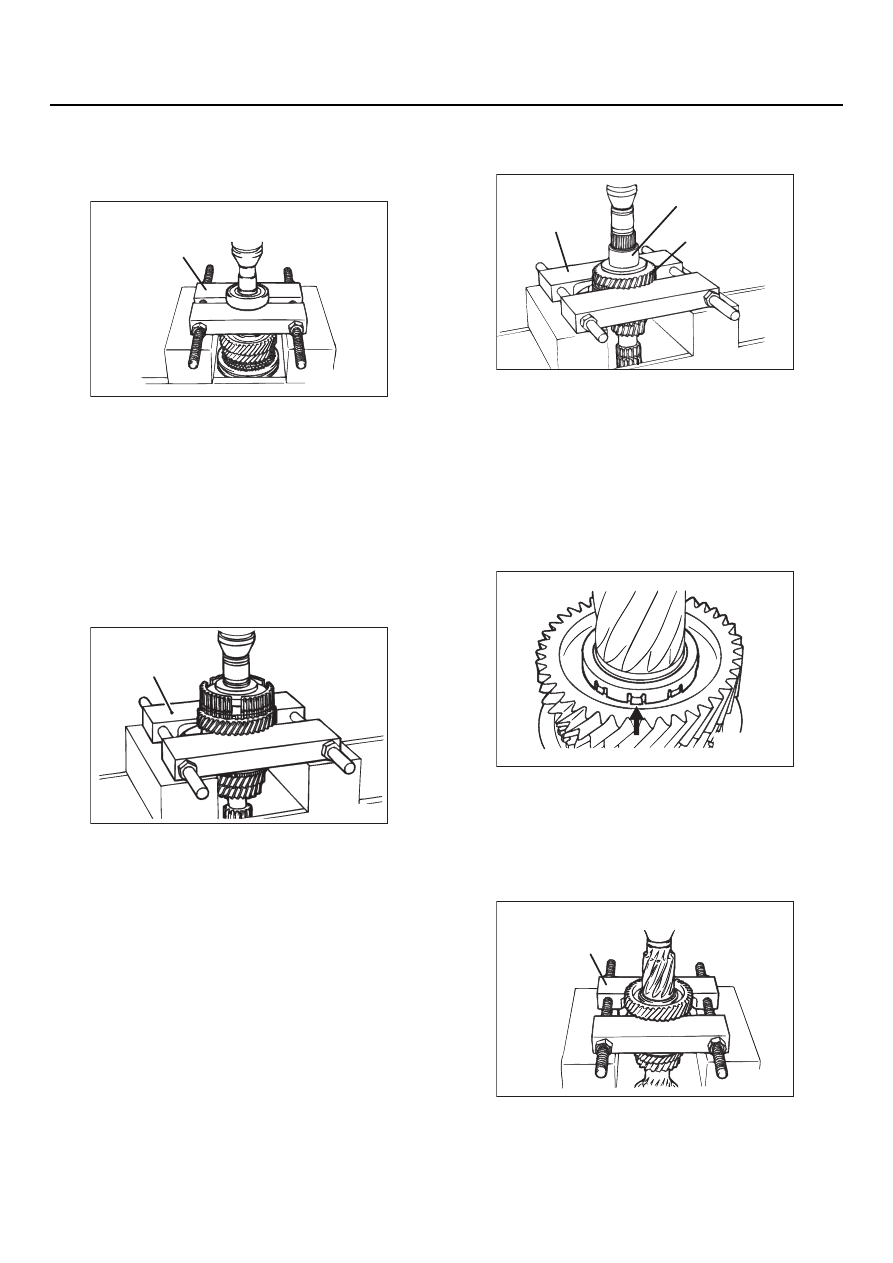

УКАЗАНИЯ К РАЗБОРКЕ

<<A>> ДЕМОНТАЖ ШАРИКОВОГО
ПОДШИПНИКА

1. Подставив под шариковый подшипник

съемник подшипников (MD998801), устано
вите коробку дифференциала на прессе.

2. Снимите шариковый подшипник, приложив к

первичному валу усилие пресса,
направленное вниз.

<<B>> ДЕМОНТАЖ СТУПИЦЫ
СИНХРОНИЗАТОРА 5EЙ ПЕРЕДАЧИ И
ПЕРЕДАЧИ ЗАДНЕГО ХОДА

1. Подставив под шестерню 5й передачи

съемник подшипников (MD998917),
установите первичный вал на прессе.

2. Снимите ступицу синхронизатора 5й

передачи и передачи заднего хода, приложив
к первичному валу усилие пресса,
направленное вниз.

<<C>>ДЕМОНТАЖ ВТУЛКИ
ШЕСТЕРНИ 5EЙ ПЕРЕДАЧИ

1. Подставив под шестерню 4й передачи

съемник подшипников (MD998801), устано
вите первичный вал на прессе.

2. Снимите втулку шестерни 5й передачи,

приложив к первичному валу усилие пресса,
направленное вниз.

<<D>> ДЕМОНТАЖ СТОПОРНОГО
КОЛЬЦА УПОРНОЙ ПЛАСТИНЫ

Снимите стопорное кольцо упорной пластины,
поддев его отверткой в месте, указанном на
рисунке.

<<E>>ДЕМОНТАЖ ШЕСТЕРНИ
5EЙ ПЕРЕДАЧИ

1. Подставив под шестерню 5й передачи

съемник подшипников (MD998801),
установите первичный вал на прессе.

2. Снимите шестерню 5й передачи, приложив

к первичному валу усилие пресса,
направленное вниз.

AK204239

MD998801

AB

AK203125AC

MD998917

AK204193AB

MD998801

Шестерня
4й передачи

Втулка шестерни
5й передачи

AK204293 AB

AK204240

MD998801

AB

22B

-31

ПЕРВИЧНЫЙ ВАЛ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

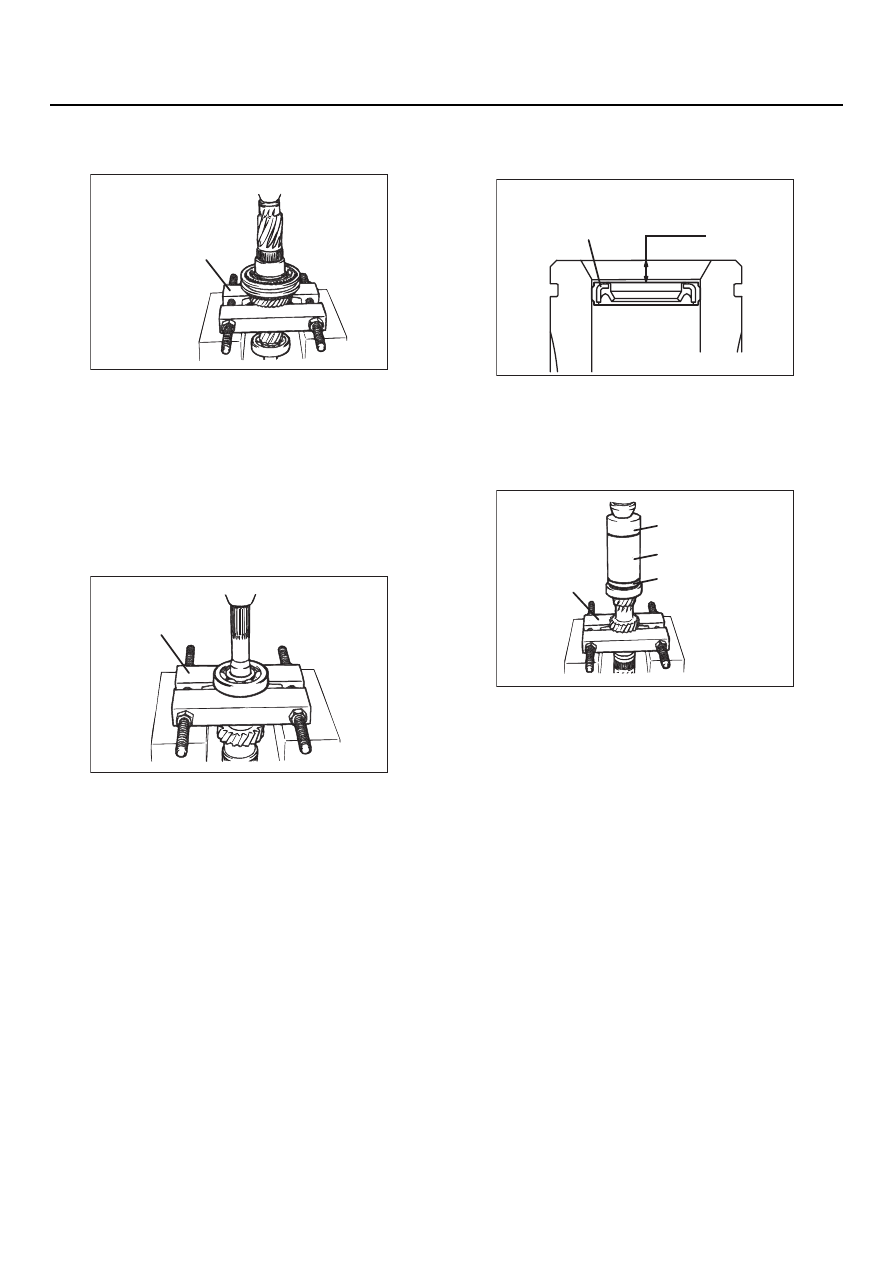

<<F>>ДЕМОНТАЖ ВТУЛКИ
ШЕСТЕРНИ 4EЙ ПЕРЕДАЧИ

1. Подставив под шестерню 3й передачи

съемник подшипников (MD998801),
установите первичный вал на прессе.

2. Снимите втулку шестерни 4й передачи,

приложив к первичному валу усилие пресса,
направленное вниз.

<<G>> ДЕМОНТАЖ ШАРИКОВОГО
ПОДШИПНИКА

1. Подставив под шариковый подшипник

съемник подшипников (MD998801),
установите первичный вал на прессе.

2. Снимите шариковый подшипник, приложив

к первичному валу усилие пресса,
направленное вниз.

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА САЛЬНИКА

Установите сальник на конце первичного вала,
как это показано на рисунке.

>>B<< УСТАНОВКА ШАРИКОВОГО
ПОДШИПНИКА

1. Подставив под шестерню 2й передачи

съемник подшипников (MD998801),
установите первичный вал на прессе.

2. Воспользовавшись перечисленным ниже

специальным инструментом, запрессуйте
шариковый подшипник.

•

Насадка (MD998812)

•

Приспособление100 для установки деталей
(MD998813)

•

Оправка (MD998816)

AK204241

MD998801

AB

AK204242

MD998801

AB

AK204243

3,5 мм

Сальник

AC

AK204244

MD998812

MD998813

MD998801

MD998816

AC
