ГЛАВА 22B

КАПИТАЛЬНЫЙ

РЕМОНТ

МЕХАНИЧЕСКОЙ

КОРОБКИ ПЕРЕДАЧ

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ  . . . . . . . . . .

22B

-2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ . . . . . . . . . . .

22B

-5

КОНТРОЛЬНЫЕ РАЗМЕРЫ  . . . .

22B

-5

СТОПОРНОЕ КОЛЬЦО,
РЕГУЛИРОВОЧНОЕ КОЛЬЦО,
УПОРНАЯ ПЛАСТИНА . . . . . . . . .

22B

-6

МОМЕНТЫ ЗАТЯЖКИ . . . . . . . . .

22B

-8

ГЕРМЕТИКИ И КЛЕИ . . . . . . . . . .

22B

-9

СМАЗОЧНЫЕ МАТЕРИАЛЫ  . . . .

22B

-10

СПЕЦИАЛЬНЫЙ
ИНСТРУМЕНТ  . . . . . . . . . . . . . . .

22B

-11

КОРОБКА ПЕРЕДАЧ  . . . . . . . . . .

22B

-14

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

22B

-14

ПРОВЕРКА ТЕХНИЧЕСКОГО
СОСТОЯНИЯ  . . . . . . . . . . . . . . . . . . . . . . .

22B

-27

ПЕРВИЧНЫЙ ВАЛ . . . . . . . . . . . .

22B

-28

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

22B

-28

ПРОВЕРКА ТЕХНИЧЕСКОГО
 СОСТОЯНИЯ . . . . . . . . . . . . . . . . . . . . . . .

22B

-36

ВТОРИЧНЫЙ ВАЛ  . . . . . . . . . . . .

22B

-38

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

22B

-38

ПРОВЕРКА ТЕХНИЧЕСКОГО
СОСТОЯНИЯ . . . . . . . . . . . . . . . . . . . . . . . .

22B

-47

ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ЗАДНЕГО ХОДА . . . . . . . . . . . . . .

22B

-50

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

22B

-50

ШЕСТЕРНЯ ПРИВОДА
СПИДОМЕТРА  . . . . . . . . . . . . . . .

22B

-51

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

22B

-51

РЫЧАГ ВЫБОРА ПЕРЕДАЧ  . . . . .

22B

-52

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

22B

-52

МЕХАНИЗМ ВЫБОРА
ПЕРЕДАЧ  . . . . . . . . . . . . . . . . . . .

22B

-54

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

22B

-54

КАРТЕР СЦЕПЛЕНИЯ. . . . . . . . . .

22B

-57

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

22B

-57

КАРТЕР КОРОБКИ ПЕРЕДАЧ. . . .

22B

-60

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

22B

-60

ДИФФЕРЕНЦИАЛ  . . . . . . . . . . . .

22B

-62

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

22B

-62

22B

-2

ОБЩИЕ СВЕДЕНИЯ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ОБЩИЕ СВЕДЕНИЯ

M1222000100249

МОДЕЛИ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

Модель коробки передач

Модель двигателя

Модель автомобиля

F5M411V7B3

4G13S4MPI

CS1A

F5M411R7B6

4G13S4MPI

CS3A, CS3W

F5M422R7B4

4G13S4MPI

CS9A, CS9W

22B

-3

ОБЩИЕ СВЕДЕНИЯ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

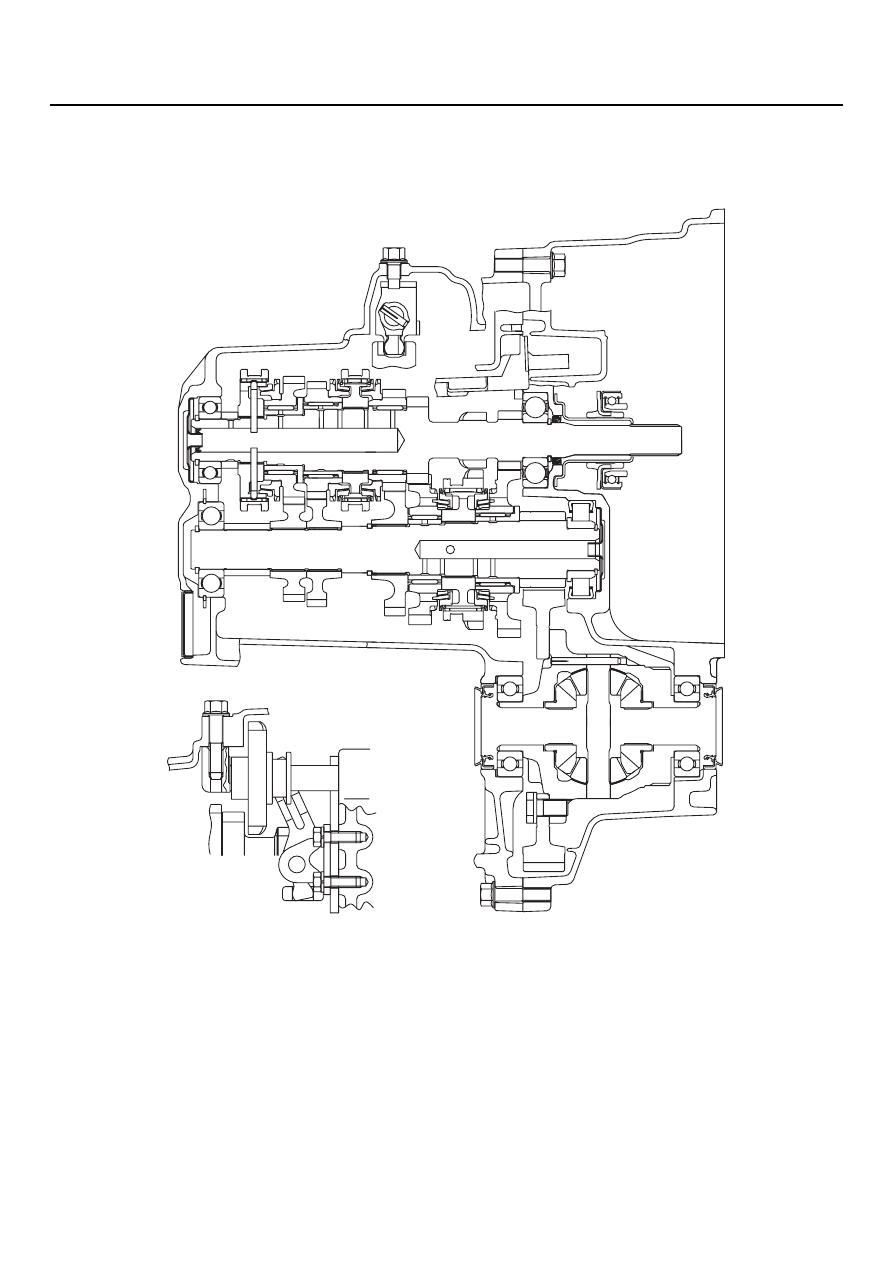

ПРОДОЛЬНЫЙ РАЗРЕЗ КОРОБКИ
ПЕРЕДАЧ

<F5M41>

AK300634
