ОБЩИЕ СВЕДЕНИЯ

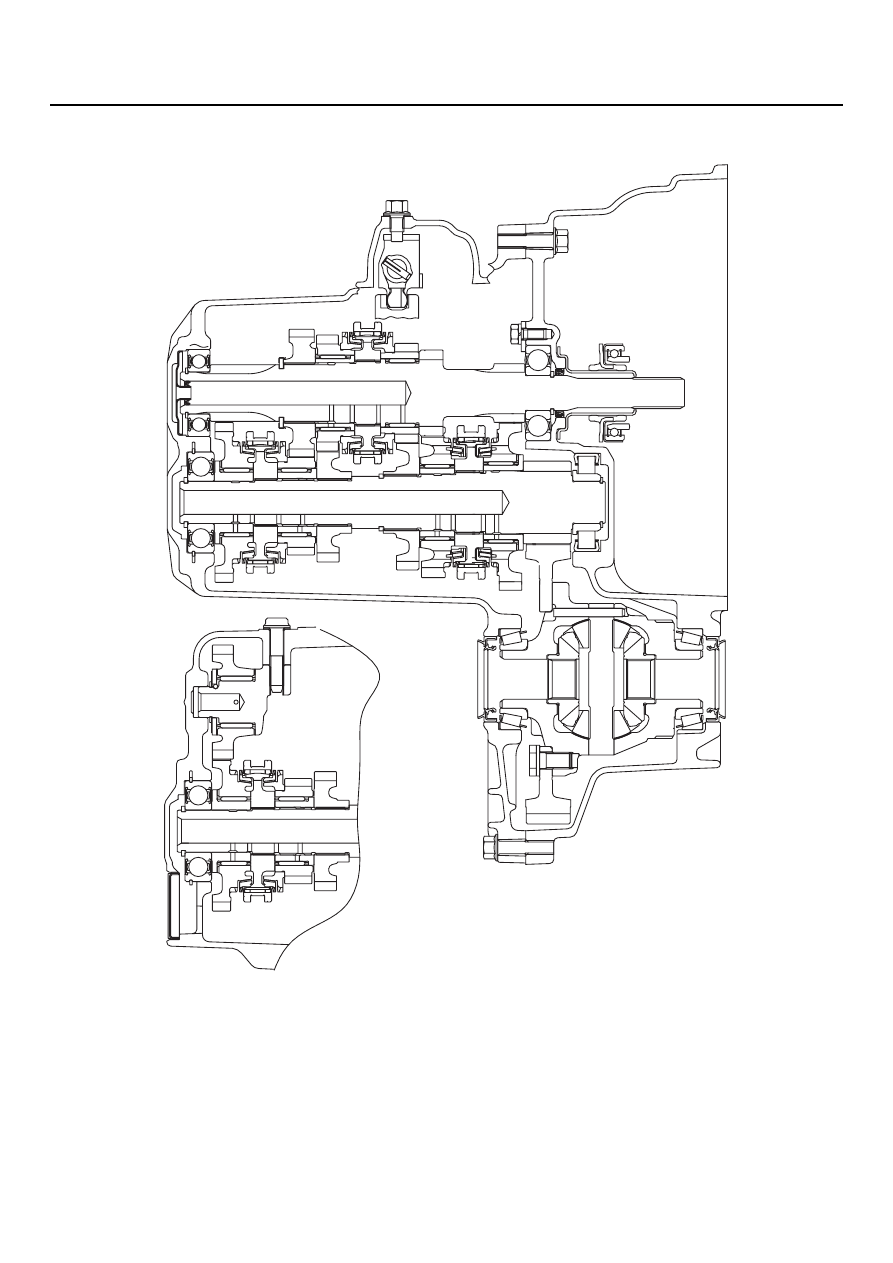

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

<F5M42>

AK300023

22B

-5

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

M1222000200310

МОДЕЛИ КОРОБКИ ПЕРЕДАЧ

ПЕРЕДАТОЧНЫЕ ОТНОШЕНИЯ

КОНТРОЛЬНЫЕ РАЗМЕРЫ

M1222000300146

Модель коробки
передач

Передаточное
отношение
привода
спидометра

Передаточное
отношение
главной
передачи

Модель
автомобиля

Модель двигателя

F5M411V7B3

30/36

4,333

CS1A

4G13S4MPI

F5M411R7B6

30/36

4,052

CS3A, CS3W

4G13S4MPI

F5M422R7B4

30/36

4,058

CS9A, CS9W

4G13S4MPI

Передача

F5M41

F5M42

1я передача

3,583

2я передача

1,947

3я передача

1,343

1,379

4я передача

0,976

1,030

5я передача

0,804

0,820

Передача заднего хода

3,416

3,363

Наименование узла

Допустимое значение Минимальное

значение

Предварителный натяг подшипников
дифференциала <F5M41>

0,05

−

 0,17 мм

−

Предварителный натяг подшипников
дифференциала <F5M42>

0,05

−

 0,11 мм

−

Осевой зазор переднего подшипника первичного
вала

0

−

 0,12 мм

−

Осевой зазор ведущей шестерни 5й передачи
<F5M42>

0

−

 0,09 мм

−

Осевой зазор заднего подшипника первичного вала
<F5M41>

0

−

 0,09 мм

−

Осевой зазор заднего подшипника первичного вала
<F5M42>

0

−

 0,12 мм

−

Зазор между кольцом синхронизатора и шестерней

−

0,5 мм

Осевой зазор переднего подшипника вторичного
вала

0

−

 0,12 мм

−

Осевой зазор ведомой шестерни третьей передачи 0

−

 0,09 мм

−

Осевой зазор заднего подшипника вторичного вала 0

−

 0,09 мм

−

Зазор между шестерней приводного вала и
сателлитом

0

−

 0,15 мм

−

22B

-6

СТОПОРНОЕ КОЛЬЦО, РЕГУЛИРОВОЧНОЕ КОЛЬЦО, УПОРНАЯ ПЛАСТИНА

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

СТОПОРНОЕ КОЛЬЦО, РЕГУЛИРОВОЧНОЕ КОЛЬЦО,

УПОРНАЯ ПЛАСТИНА

M1222012000153

РЕГУЛИРОВОЧНОЕ КОЛЬЦО (ДЛЯ РЕГУЛИРОВКИ ПОДШИПНИКОВ ДИФФЕРЕНЦИАЛА)
<F5M41>

РЕГУЛИРОВОЧНОЕ КОЛЬЦО (ДЛЯ РЕГУЛИРОВКИ ПОДШИПНИКОВ ДИФФЕРЕНЦИАЛА)
<F5M42>

СТОПОРНОЕ КОЛЬЦО (ДЛЯ РЕГУЛИРОВКИ ОСЕВОГО ЗАЗОРА ПЕРЕДНЕГО ПОДШИПНИКА
ПЕРВИЧНОГО ВАЛА)

УПОРНАЯ ПЛАСТИНА (ДЛЯ РЕГУЛИРОВКИ ОСЕВОГО ЗАЗОРА ВЕДУЩЕЙ ШЕСТЕРНИ
5EЙ ПЕРЕДАЧИ) <F5M42>

Толщина, мм

Обозначение

Толщина, мм

Обозначение

0,77

77

1,31

E

0,86

86

1,40

Отсутствует

0,95

95

1,49

C

1,04

04

1,58

B

1,13

D

1,67

А

1,22

G

1,76

F

Толщина, мм

Обозначение

Толщина, мм

Обозначение

0,71

71

1,01

01

0,74

74

1,04

04

0,77

77

1,07

07

0,80

80

1,10

J

0,83

83

1,13

D

0,86

86

1,16

K

0,89

89

1,19

L

0,92

92

1,22

G

0,95

95

1,25

M

0,98

98

Толщина, мм

Обозначение

Толщина, мм

Обозначение

2,24

Отсутствует

2,38

Коричневая метка

2,31

Синяя метка

Толщина, мм

Обозначение

Толщина, мм

Обозначение

2,82

0

2,98

6

2,86

2

3,02

7

2,90

3

3,06

8

2,94

5

3,10

9

22B

-7

СТОПОРНОЕ КОЛЬЦО, РЕГУЛИРОВОЧНОЕ КОЛЬЦО, УПОРНАЯ ПЛАСТИНА

КАПИТАЛЬНЫЙ РЕМОНТ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

СТОПОРНОЕ КОЛЬЦО (ДЛЯ РЕГУЛИРОВКИ ОСЕВОГО ЗАЗОРА ЗАДНЕГО ПОДШИПНИКА
ПЕРВИЧНОГО ВАЛА) <F5M41>

СТОПОРНОЕ КОЛЬЦО (ДЛЯ РЕГУЛИРОВКИ ОСЕВОГО ЗАЗОРА ЗАДНЕГО ПОДШИПНИКА
ПЕРВИЧНОГО ВАЛА) <F5M42>

СТОПОРНОЕ КОЛЬЦО (ДЛЯ РЕГУЛИРОВКИ ОСЕВОГО ЗАЗОРА ПЕРЕДНЕГО ПОДШИПНИКА
ВТОРИЧНОГО ВАЛА)

СТОПОРНОЕ КОЛЬЦО (ДЛЯ РЕГУЛИРОВКИ ОСЕВОГО ЗАЗОРА ВЕДОМОЙ ШЕСТЕРНИ
3EЙ ПЕРЕДАЧИ)

СТОПОРНОЕ КОЛЬЦО (ДЛЯ РЕГУЛИРОВКИ ОСЕВОГО ЗАЗОРА ЗАДНЕГО ПОДШИПНИКА
ВТОРИЧНОГО ВАЛА) <F5M41>

СТОПОРНОЕ КОЛЬЦО (ДЛЯ РЕГУЛИРОВКИ ОСЕВОГО ЗАЗОРА ЗАДНЕГО ПОДШИПНИКА
ВТОРИЧНОГО ВАЛА) <F5M42>

Толщина, мм

Обозначение

Толщина, мм

Обозначение

2,31

2 черные метки

2,55

Желтая метка

2,35

Отсутствует

2,59

Черная метка

2,39

Синяя метка

2,63

Оранжевая метка

2,43

Коричневая метка

2,67

Синяя  метка

2,47

Зеленая метка

2,71

Коричневая метка

2,51

Белая метка

Толщина, мм

Обозначение

Толщина, мм

Обозначение

1,43

2 зеленые метки

1,59

2 желтые метки

1,51

2 белые метки

Толщина, мм

Обозначение

Толщина, мм

Обозначение

1,43

2 зеленые метки

1,59

2 желтые метки

1,51

2 белые метки

Толщина, мм

Обозначение

Толщина, мм

Обозначение

2,81

Зеленая метка

2,97

Оранжевая метка

2,85

Белая метка

3,01

Красная метка

2,89

Желтая метка

3,05

Розовая метка

2,93

Черная метка

3,09

Синяя метка

Толщина, мм

Обозначение

Толщина, мм

Обозначение

2,31

2 черные метки

2,55

Желтая метка

2,35

Отсутствует

2,59

Черная метка

2,39

Синяя метка

2,63

Оранжевая метка

2,43

Коричневая метка

2,67

Синяя  метка

2,47

Зеленая метка

2,71

Коричневая метка

2,51

Белая метка

Толщина, мм

Обозначение

Толщина, мм

Обозначение

2,31

2 черные метки

2,55

Желтая метка

2,35

Отсутствует

2,59

Черная метка

2,39

Синяя метка

2,63

Оранжевая метка
