Mitsubishi Lancer / Lancer Wagon. Руководство - часть 102





СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-41

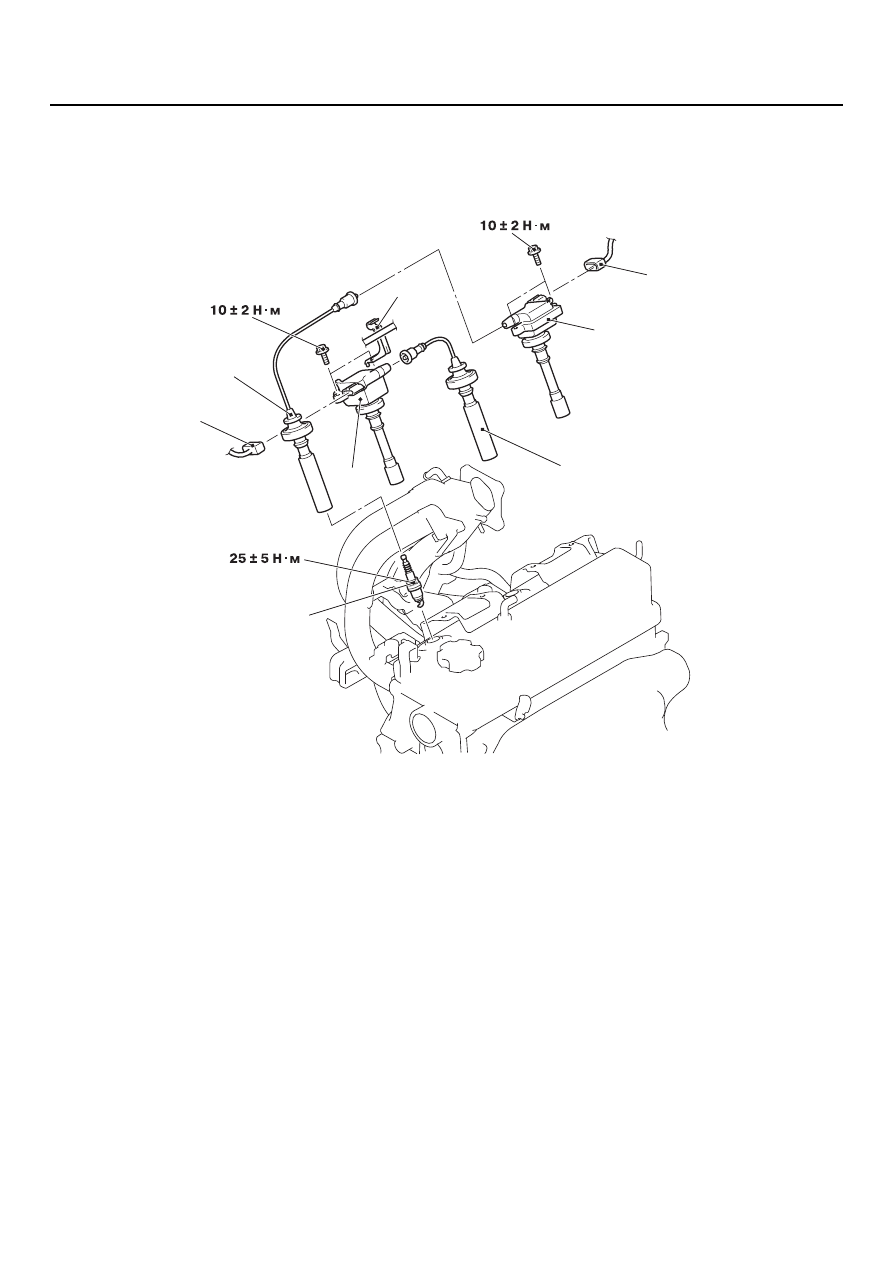

КАТУШКА ЗАЖИГАНИЯ

СНЯТИЕ И УСТАНОВКА <4G1>

M1163004000404

AC303965 AB

1

1

5

2

2

3

4

4

Последовательность снятия

1.

Отсоедините разъём катушки
зажигания

2.

Отсоедините высоковольтный
провод

3.

Отсоедините зажим крепления
троса управления дроссельной
заслонкой < автомобили
с правым расположением
рулевого управления>

4.

Снимите катушку зажигания

5.

Выверните свечи зажигания

Последовательность снятия

СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-42

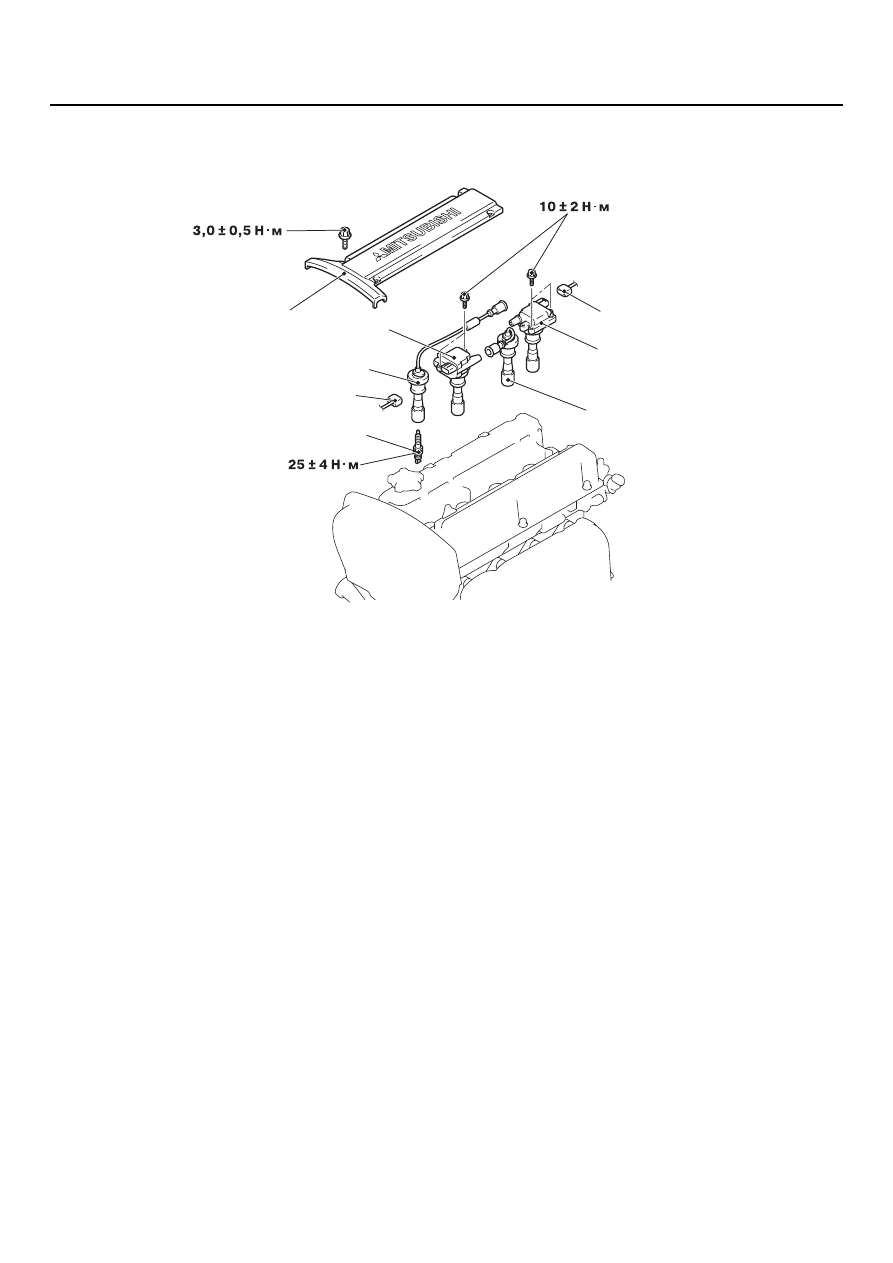

СНЯТИЕ И УСТАНОВКА <4G6>

M1163004000415

AC301786

5

4

2

2

3

3

4

AB

1

Последовательность снятия

1.

Снимите центральную крышку

2.

Отсоедините разъём катушки
зажигания

3.

Отсоедините высоковольтный
провод

4.

Снимите катушку зажигания

5.

Выверните свечи зажигания

Последовательность снятия

СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-43

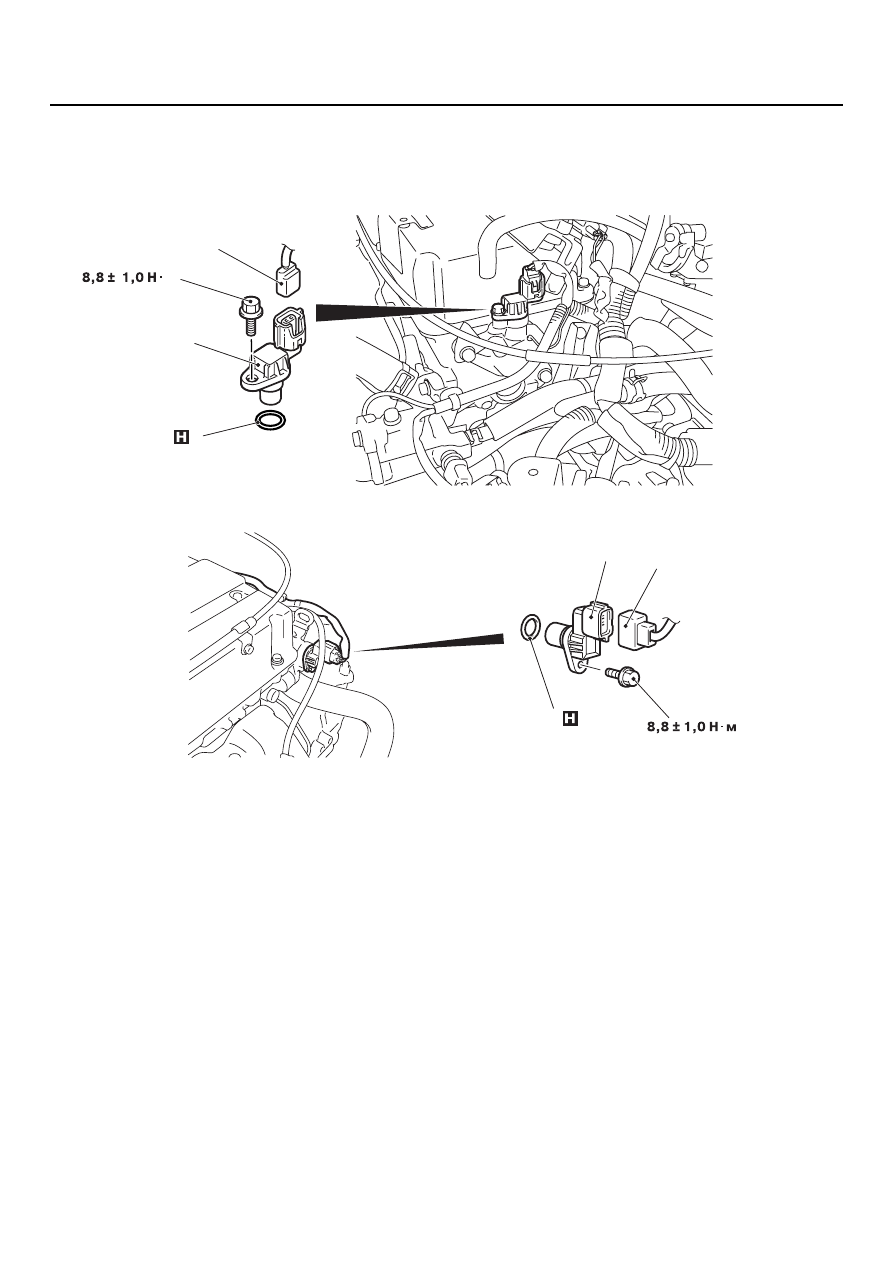

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

СНЯТИЕ И УСТАНОВКА

M1163003400443

AC303970AB

2

3

1

<4G1>

м

AC301556

1

2

3

AC

<4G6>

Последовательность снятия

1.

Отсоедините разъём датчика
положения распределительного
вала

2.

Снимите датчик положения
распределительного вала

3.

Снимите ОKобразное резиновое
кольцо

Последовательность снятия

СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-44

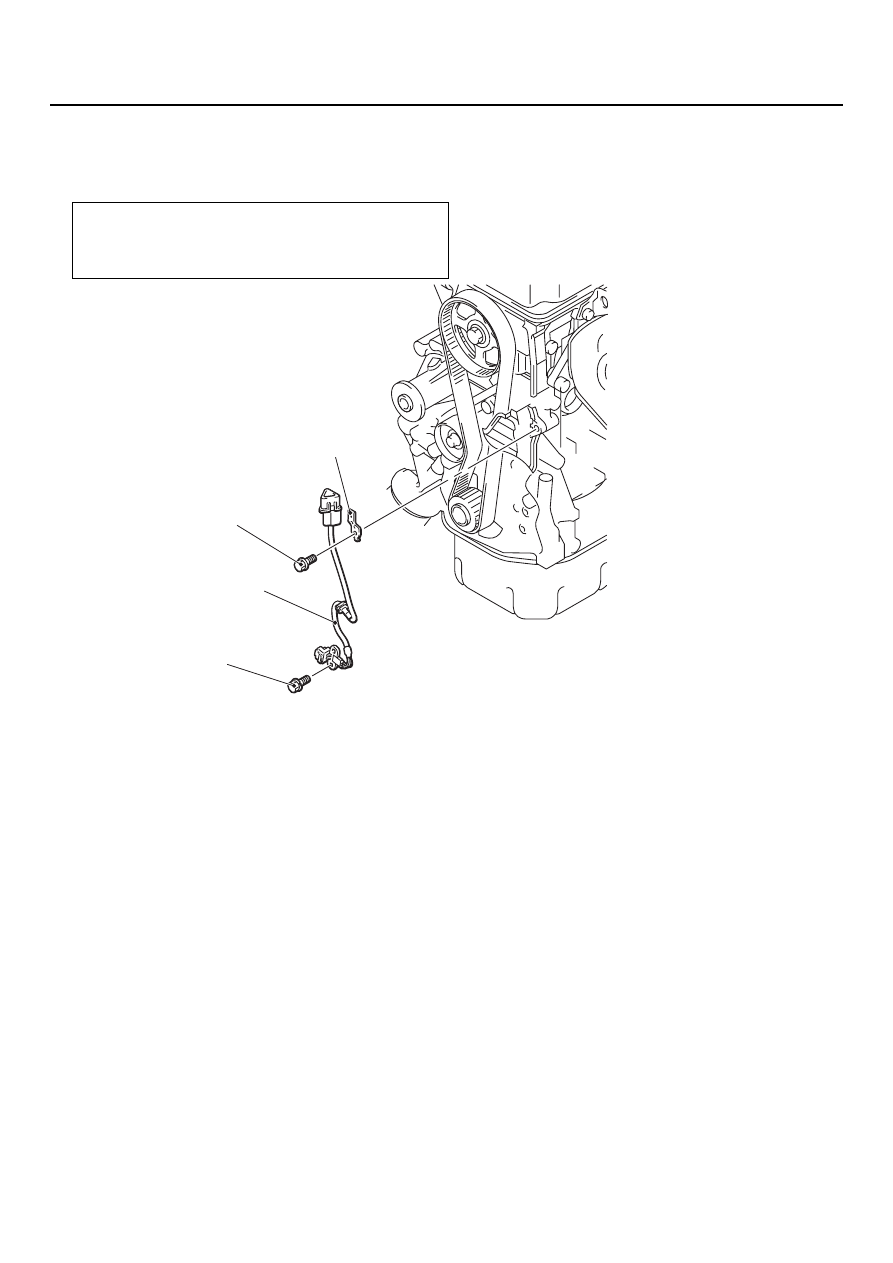

ДАТЧИК УГЛА ПОВОРОТА КОЛЕНЧАТОГО ВАЛА

СНЯТИЕ И УСТАНОВКА <4G1>

M1163003500439

Операции, выполняемые до снятия и после
установки датчика

Снимите (установите) зубчатый ремень ГРМ
(См. главу 11А,

CTP.11A-36

).

AC208380 AB

1

2

11

± 1 H· м

8,8

± 1,0 H· м

Последовательность снятия

1.

Снимите сам датчик

2.

Снимите кронштейн крепления
разъёма датчика
