Mitsubishi Lancer / Lancer Wagon. Руководство - часть 100

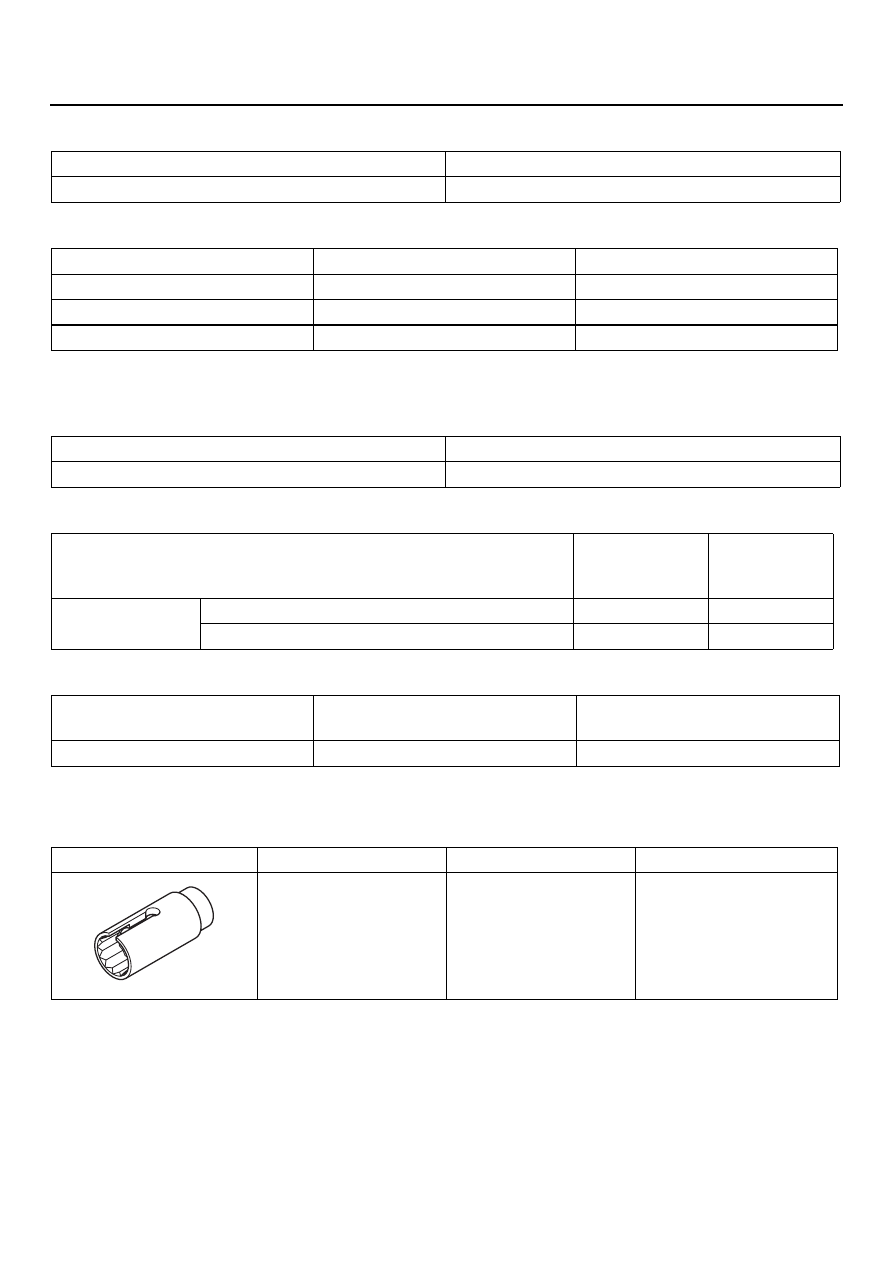

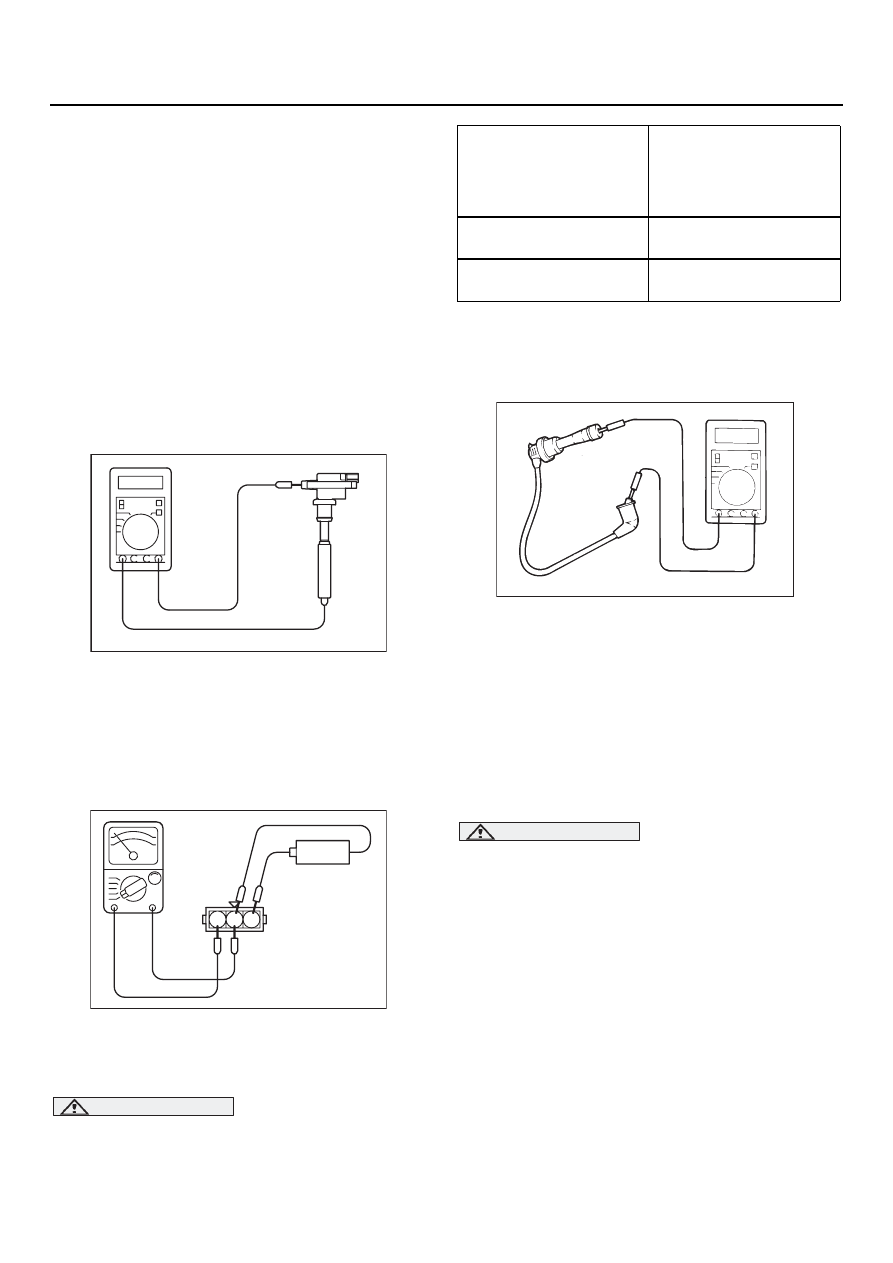

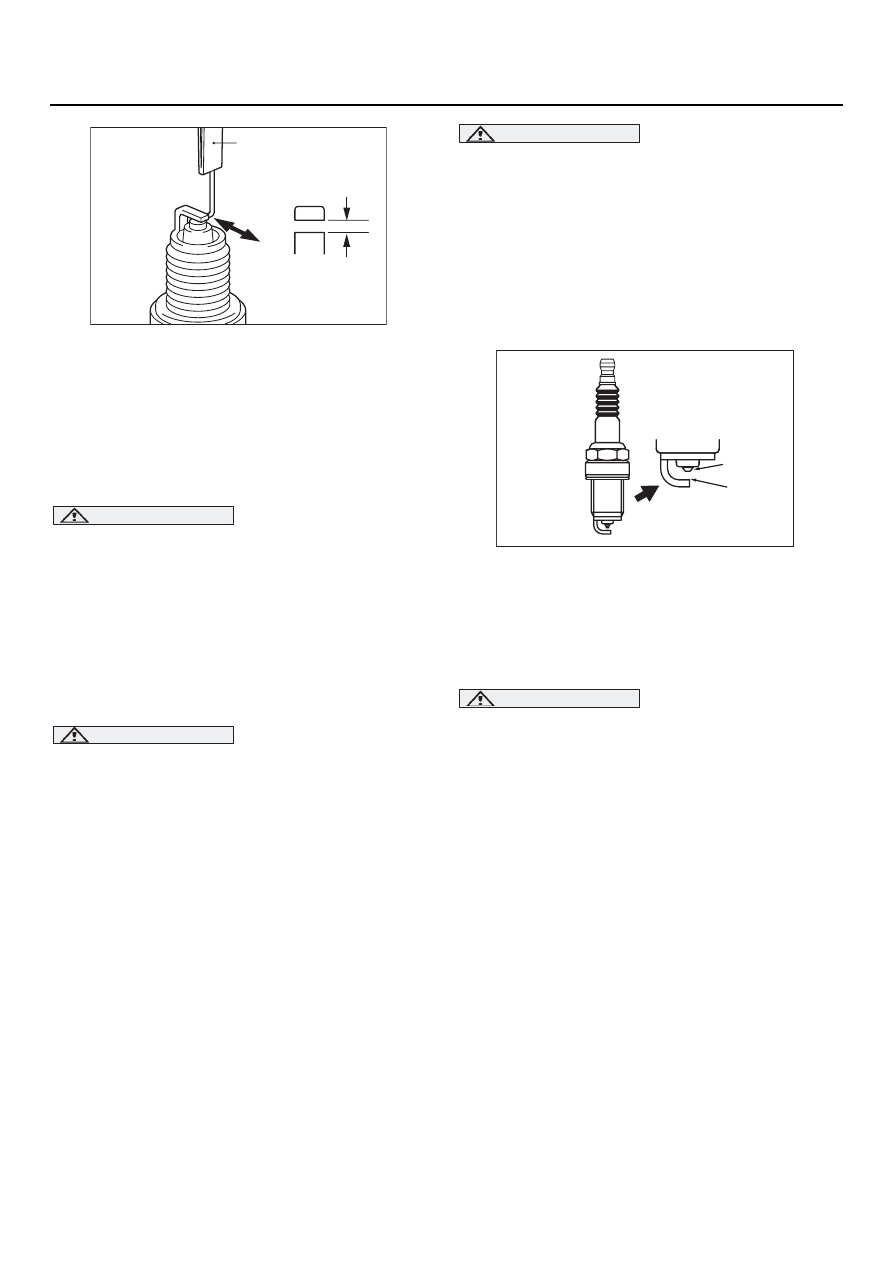

СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-33

ХАРАКТЕРИСТИКИ КАТУШКИ ЗАЖИГАНИЯ

СВЕЧИ ЗАЖИГАНИЯ

ДАННЫЕ ДЛЯ КОНТРОЛЯ И РЕГУЛИРОВКИ

M1163000300180

КАТУШКА ЗАЖИГАНИЯ

СВЕЧИ ЗАЖИГАНИЯ

ВЫСОКОВОЛЬТНЫЕ ПРОВОДА С РАСПРЕДЕЛЁННЫМ СОПРОТИВЛЕНИЕМ

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
И ПРИСПОСОБЛЕНИЯ

M1163000600288

Пункт

Характеристика

Тип

Залитая компаундом, 2Kух выводная

Пункт

4G1

4G66

NGK

BKR6EK11

IGR6A11

DENSO

K20PRKU11

K

CHAMPION

RC8YC4

K

Пункт

Номинальное значение

Сопротивление вторичной обмотки, кОм

8,5 K 11,5

Пункт

Номинальное
значение

Предельное
допускаемое
значение

Искровой зазор,
мм

4G1

1,0 K 1,1

K

4G6

1,0 K 1,1

1,3

Пункт

Номинальное значение

Предельное допускаемое
значение

Сопротивление, кОм

K

Не более 19

Инструмент

Обозначение

Название

Применение

MD998773

Ключ для снятия
датчика детонации

Снятие и установка
датчика детонации

СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-34

ОПЕРАЦИИ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ, ВЫПОЛНЯЕМЫЕ
НЕПОСРЕДСТВЕННО
НА АВТОМОБИЛЕ

ПРОВЕРКА КАТУШКИ ЗАЖИГАНИЯ
(СО ВСТРОЕННЫМ СИЛОВЫМ
КЛЮЧОМ)

M1163001200324

Проверка осуществляется в соответствии
с приведёнными пунктами проверки. В случае
неисправности катушка зажигания должна быть
заменена.

ПРОВЕРКА СОПРОТИВЛЕНИЯ
ВТОРИЧНОЙ ОБМОТКИ

Проверьте сопротивление между выводами
вторичной обмотки.

Номинальное значение: 8,5

−

 11,5 кОм

ПРОВЕРКА ПЕРВИЧНОЙ ОБМОТКИ
И СИЛОВОГО ТРАНЗИСТОРА

NOTE: .

•

 Для проведения данного теста следует

использовать аналоговый тестер.

•

Подсоедините отрицательный провод
тестера к разъёму "1".

ВНИМАНИЕ

Данный тест должен выполняться
максимально быстро (не более 10 секунд),
чтобы исключить возможность перегрева
обмотки катушки зажигания и силового
транзистора.

ПРОВЕРКА ВЫСОКОВОЛЬТНЫХ
ПРОВОДОВ С РАСПРЕДЕЛЁННЫМ
СОПРОТИВЛЕНИЕМ

M1163001400124

Измерьте сопротивление всех высоковольтных
проводов.
1. Проверьте состояние наконечников и

наружной изоляции.

2. Измерьте сопротивление проводов.

Предельное допускаемое значение:
Не более 19 кОм

ПРОВЕРКА И ОЧИСТКА СВЕЧЕЙ
ЗАЖИГАНИЯ <4G1>

M1163004300342

ВНИМАНИЕ

Во время отсоединения высоковольтных
проводов от свечей зажигания держитесь
за наконечник провода. Запрещается
прилагать усилие непосредственно
к проводу.
1. Снимите высоковольтные провода.
2. Выверните свечи зажигания.
3. Проверьте состояние электродов

и изоляторов. Убедитесь в равномерном
износе электродов всех свечей.

4. Очистите нагар с помощью металлической

щётки или специального чистящего
средства. Струёй сжатого воздуха удалите
частицы грязи и песка с резьбовой части
свечей зажигания.

AKX01264

AKX01265AD

1.5 B

1 2 3

+

–

Подключите
источник питания
напряжением 1,5 В
между выводами
"2" K"3"

Сопротивление
между выводами
"1" K "2"

При подаче
напряжения

Цепь замкнута

При отсутствии
напряжения

Цепь разомкнута

AKX00382

СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-35

5. С помощью специального щупа проверьте

величину искрового зазора свечей
зажигания.

Номинальное значение: 1,0

−

 1,1 мм

Если величина искрового зазора не
соответствует приведённым значениям,
то отрегулируйте зазор посредством
подгибания бокового электрода.

ВНИМАНИЕ

Во время проверки свечей зажигания
не допускайте попадания в цилиндры
посторонних частиц.
6. Очистите колодцы под установку свечей

зажигания.

7. Вверните свечи зажигания.

ПРОВЕРКА И ОЧИСТКА СВЕЧЕЙ
ЗАЖИГАНИЯ <4G6>

M1163004300353

ВНИМАНИЕ

Во время отсоединения высоковольтных
проводов от свечей зажигания держитесь
за наконечник провода. Запрещается
прилагать усилие непосредственно
к проводу.
1. Снимите высоковольтные провода.
2. Выверните свечи зажигания.

ВНИМАНИЕ

•

Искровой зазор иридиевых свечей
зажигания не подлежит регулировке.

•

Для очистки свечей зажигания
используйте очиститель свечей
зажигания. Время очистки не должно
превышать 20 секунд. Запрещается
использовать проволочные щётки
для очистки свечей. При этом можно
повредить иридиевые и платиновые
электроды.

3. Проверьте величину искрового зазора.

Если зазор превышает допускаемое
значение, то свеча должна быть заменена.

Номинальное значение: 1,0

−

 1,1 мм

Предельное допускаемое значение:

1,3 мм

ВНИМАНИЕ

Во время проверки свечей зажигания
не допускайте попадания в цилиндры
посторонних частиц.
4. Очистите колодцы под установку свечей

зажигания.

5. Вверните свечи зажигания.

ПРОВЕРКА ДАТЧИКА ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

M1163004400219

Если в память записан код неисправности
P0340, то проверьте состояние проводов
датчика положения распределительного вала.
(См. главу 13A, "Поиск неисправностей

−



Таблица поиска неисправностей по коду
неисправности <4G1>",

CTP.13A-19

 или главу

13B,  "Поиск неисправностей

−

 Таблица поиска

неисправностей по коду неисправности
<4G6>",

CTP.13B-19

).

AKX01272 AG

Щуп для проверки
искрового зазора

Направление
измерения

AKX00383AL

Платиновый
электрод

Иридиевый
электрод

СИСТЕМА ЗАЖИГАНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-36

ПРОВЕРКА ДАТЧИКА УГЛА ПОВОРОТА
КОЛЕНЧАТОГО ВАЛА

M1163004500272

Если в память записан код неисправности
P0335, то проверьте состояние проводов
датчика угла поворота коленчатого вала.
(См. главу 13A, "Поиск неисправностей

−



Таблица поиска неисправностей по коду
неисправности <4G1>",

CTP.13A-19

 или главу

13B, "Поиск неисправностей

−

 Таблица поиска

неисправностей по коду неисправности
<4G6>",

CTP.13B-19

).

ПРОВЕРКА ДАТЧИКА ДЕТОНАЦИИ

M1163002900047

Если в память записан код неисправности
P0325, то проверьте состояние проводов
датчика детонации.
(См. главу 13A, "Поиск неисправностей

−



Таблица поиска неисправностей по коду
неисправности <4G1>",

CTP.13A-19

 или главу

13B, "Поиск неисправностей

−

 Таблица поиска

неисправностей по коду неисправности <4G6>,

CTP.13B-19

).

СНЯТИЕ ОСЦИЛОГРАММ ВЫСОКОГО
НАПРЯЖЕНИЯ С ИСПОЛЬЗОВАНИЕМ
ОСЦИЛОГРАФА

M1163001700170

СПОСОБ ИЗМЕРЕНИЯ

1. Установите на высоковольтный провод

специальный датчик.

NOTE: .

•

Для цилиндров 2 и 4 полярность
напряжения пробоя будет противопо*
ложенна полярности напряжения для
цилиндров 1 и 3.

•

Так как используется система зажигания
с одновременным искровым разрядом
в двух цилиндрах, то можно одновремен*
но наблюдать осцилограммы напряжения
для двух цилиндров (для 1 и 4 цилиндров
и для 2 и 3 цилиндров). Однако снятие
осцилограммы высокого напряжения
возможно только для того цилиндра,
на проводе которого установлен
специальный датчик.

•

Бывает затруднительно определить, к
какому цилиндру относится наблюдаемая
осцилограмма. Следует запомнить, что
осцилограмма того цилиндра, к проводу
которого подключен высоковольтный
датчик, будет иметь более устойчивое
изображение на экране.

2. Установите на высоковольтный провод

датчик синхронизации.

NOTE: Датчик синхронизации
устанавливайте на тот же высоковольтный
провод, на который установлен специальный
высоковольтный датчик.

ОСЦИЛОГРАММА НАПРЯЖЕНИЯ ИСПРАВНОЙ СИСТЕМЫ ЗАЖИГАНИЯ

Условия, при которых производится измерение

Функция

Secondary
(Высоковольтная
цепь системы
зажигания)

Pattern height
(Смещение
по вертикали)

High (или Low)
(высоко или низко)

Pattern selector
(вид изображения)

Raster (Растр)

Частота вращения
двигателя

Холостой ход
