СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-17

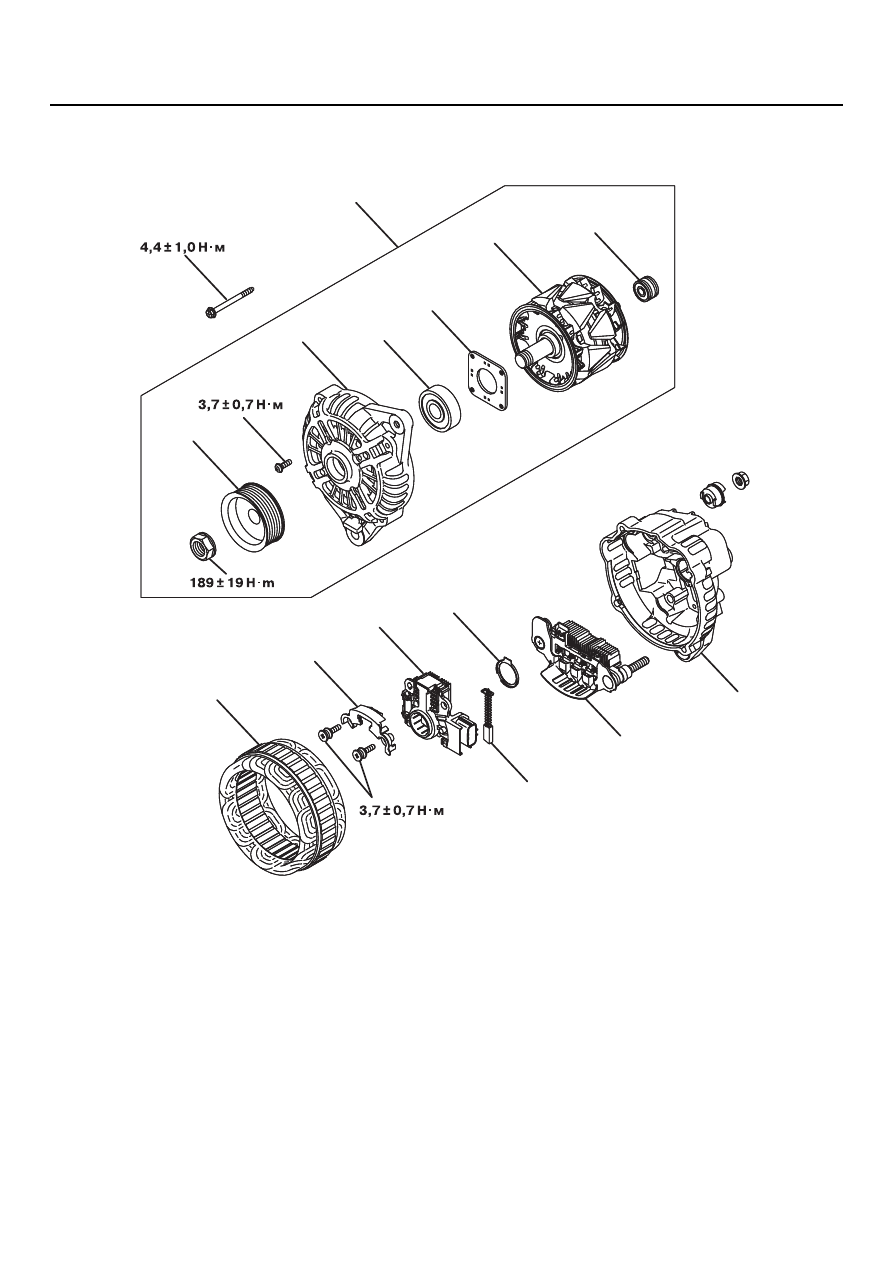

 РАЗБОРКА И СБОРКА

M1161001600166

AK202845

1

2

3

4

5

6

7

8

9

10

11

12

13

14

AE

Последовательность
разборки генератора

<<A>>

1. Снимите переднюю крышку

генератора в сборе

<<B>>

2. Снимите шкив генератора

>>B<<

3. Снимите ротор
4. Снимите задний подшипник
5. Снимите крышку переднего

подшипника

6. Снимите передний подшипник
7. Снимите переднюю крышку

генератора

<<C>>

8. Снимите статор
9. Снимите пластину

<<C>> >>A<<

10. Снимите регулятор напряжения

(в сборе)

11. Снимите щётки
12. Снимите резиновое уплотнение
13. Снимите выпрямительный блок
14. Снимите заднюю крышку

Последовательность
разборки генератора

СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-18

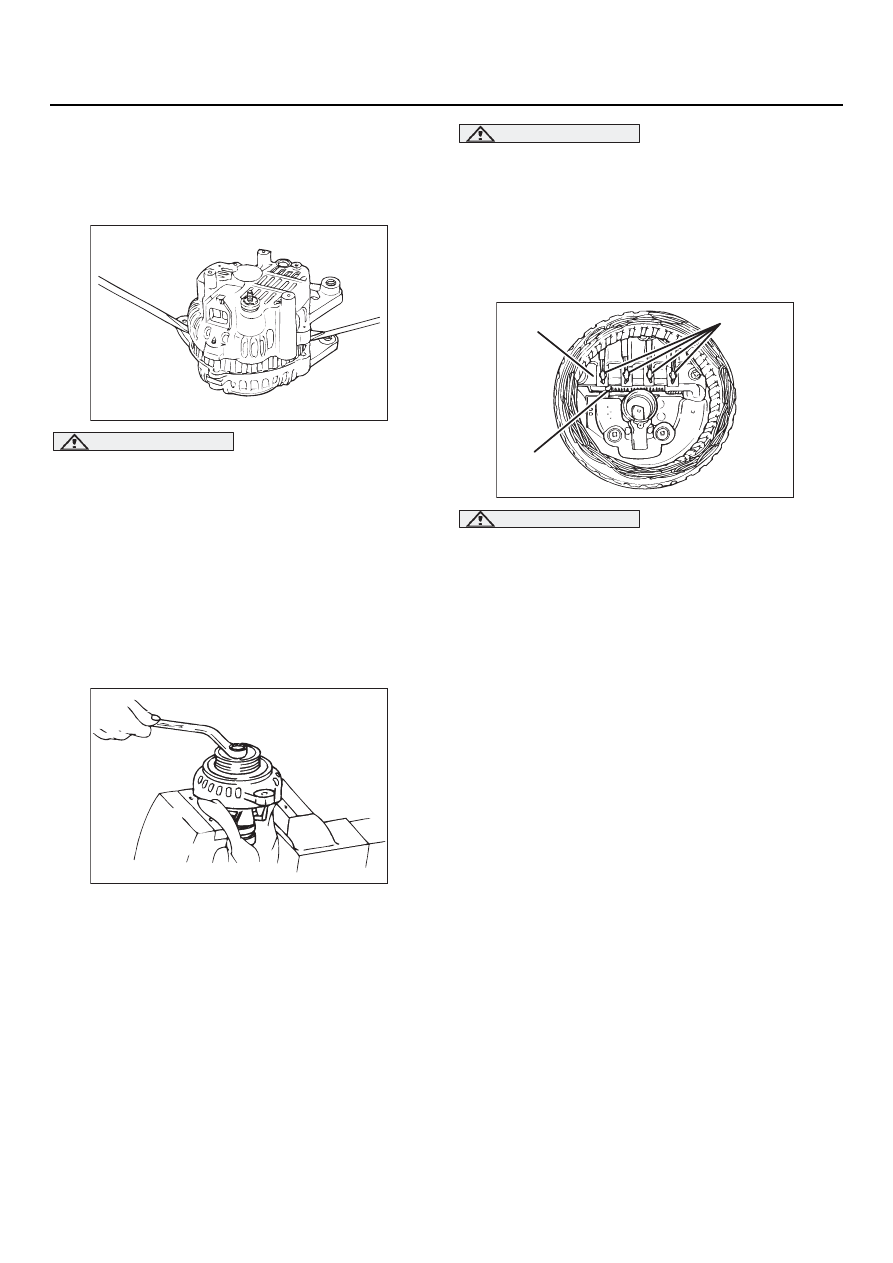

ЗАМЕЧАНИЯ ПО РАЗБОРКЕ
КОМПОНЕНТА

<<A>> СНЯТИЕ ПЕРЕДНЕЙ КРЫШКИ
В СБОРЕ

ВНИМАНИЕ

Во время выполнения данной операции не
вставляйте жало отвёртки слишком глубоко.
При этом можно повредить обмотку
статора.
Вставьте жало отвёртки между передней
крышкой и сердечником статора. Действуя
отвёрткой как рычагом, разъедините
компоненты.

<<В>>СНЯТИЕ ШКИВА
ГЕНЕРАТОРНОЙ УСТАНОВКИ

ВНИМАНИЕ

Во время данной операции соблюдайте
осторожность, чтобы не повредить ротор.
Зажмите ротор в тисках так, чтобы шкив был
обращён вверх.

<<С>>СНЯТИЕ СТАТОРА / СНЯТИЕ
УЗЛА РЕГУЛЯТОРА НАПРЯЖЕНИЯ

ВНИМАНИЕ

•

Используйте паяльник мощностью
180

−

 250 Вт, отпайку проводов прово2

дите в течение интервала времени, не
превышающего 4 секунды. Если отпайка
занимает больше времени, то выпрями2
тельные диоды могут выйти из строя
из2за перегрева.

•

Не прилагайте к соединительным
проводам чрезмерных усилий.

1. Во время снятия статора отпаяйте

соединительные провода от основных
диодов (вентилей) выпрямительного блока.

2. При отсоединении выпрямительного блока от

узла регулятора напряжения отпаяйте
провода от наконечников выпрямительного
блока.

AK202718

AK202714

AK202778

Паяные
соединения

Паяные
соединения

Выпрямительный
блок

AB

СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-19

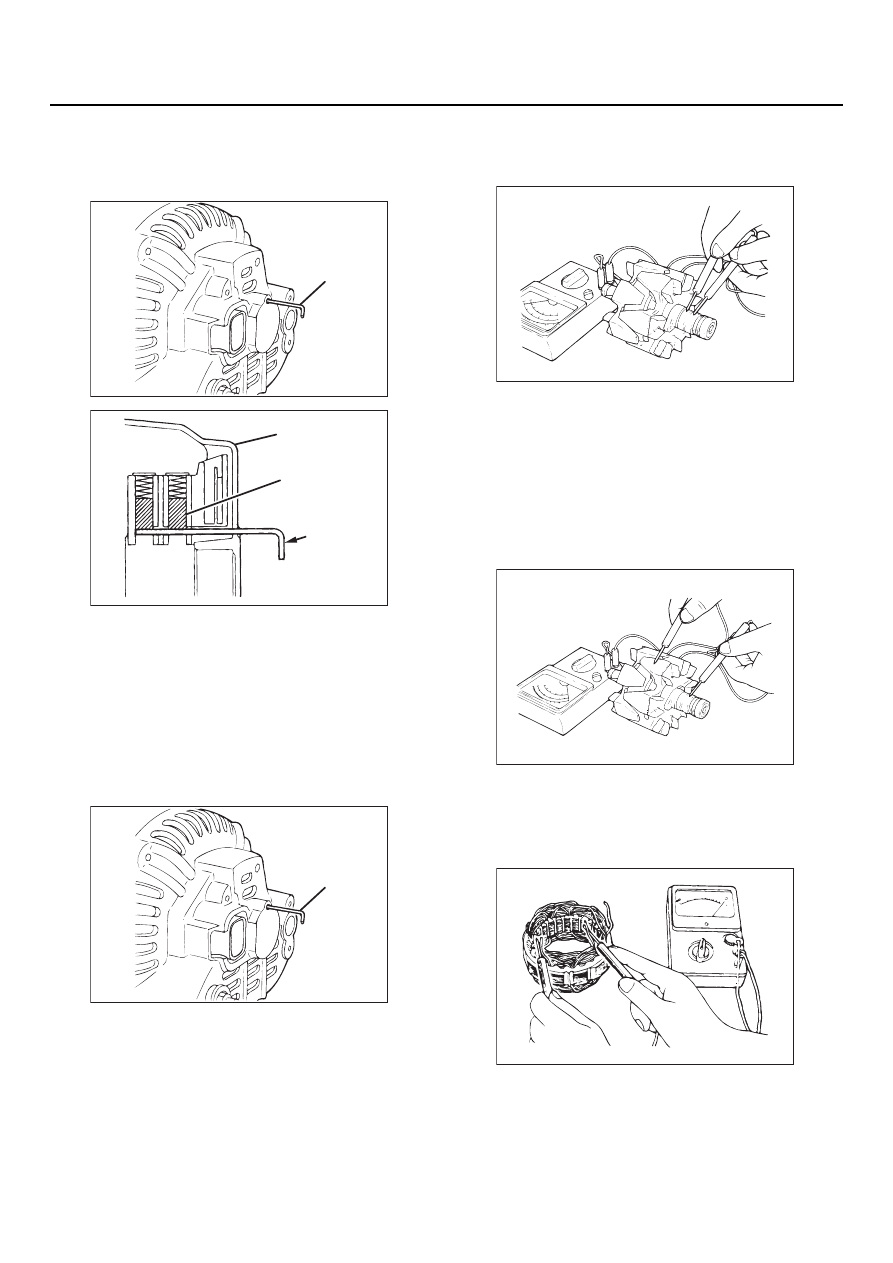

ЗАМЕЧАНИЕ ПО СБОРКЕ

>>A<<УСТАНОВКА РЕГУЛЯТОРА
НАПРЯЖЕНИЯ В СБОРЕ

После установки регулятора напряжения
вставьте отрезок провода в отверстие в задней
крышке для сжатия пружин щёток. В таком
положении щётки окажутся зафиксированными.

NOTE: Во время установки ротора щётки
должны удерживаться проволочным
фиксатором.

>>B<<      УСТАНОВКА РОТОРА

После установки ротора выньте проволочный
фиксатор.

ПРОВЕРКА КОМПОНЕНТОВ

M1161001700152

РОТОР

1. Измерьте сопротивление между двумя

контактными кольцами ротора.

Замените ротор, если сопротивление
обмотки не соответствует приведённым
значениям.

Номинальное значение: 3

−

 5 Ом

2. Измерьте сопротивление между контактными

кольцами и полюсными наконечниками.

3. Если обмотка ротора замкнута на магнитоK

провод, то следует заменить ротор.

СТАТОР

1. Измерьте сопротивление между выводами

обмоток статора.

Если обнаружится обрыв обмоток, то следует
заменить статор.

AK202779

Проволочный
фиксатор

AB

AK202830

Задняя крышка

Щётка

Проволочный
фиксатор

AB

AK202779

Проволочный
фиксатор

AB

AK202735

AK202736

AK202716

СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-20

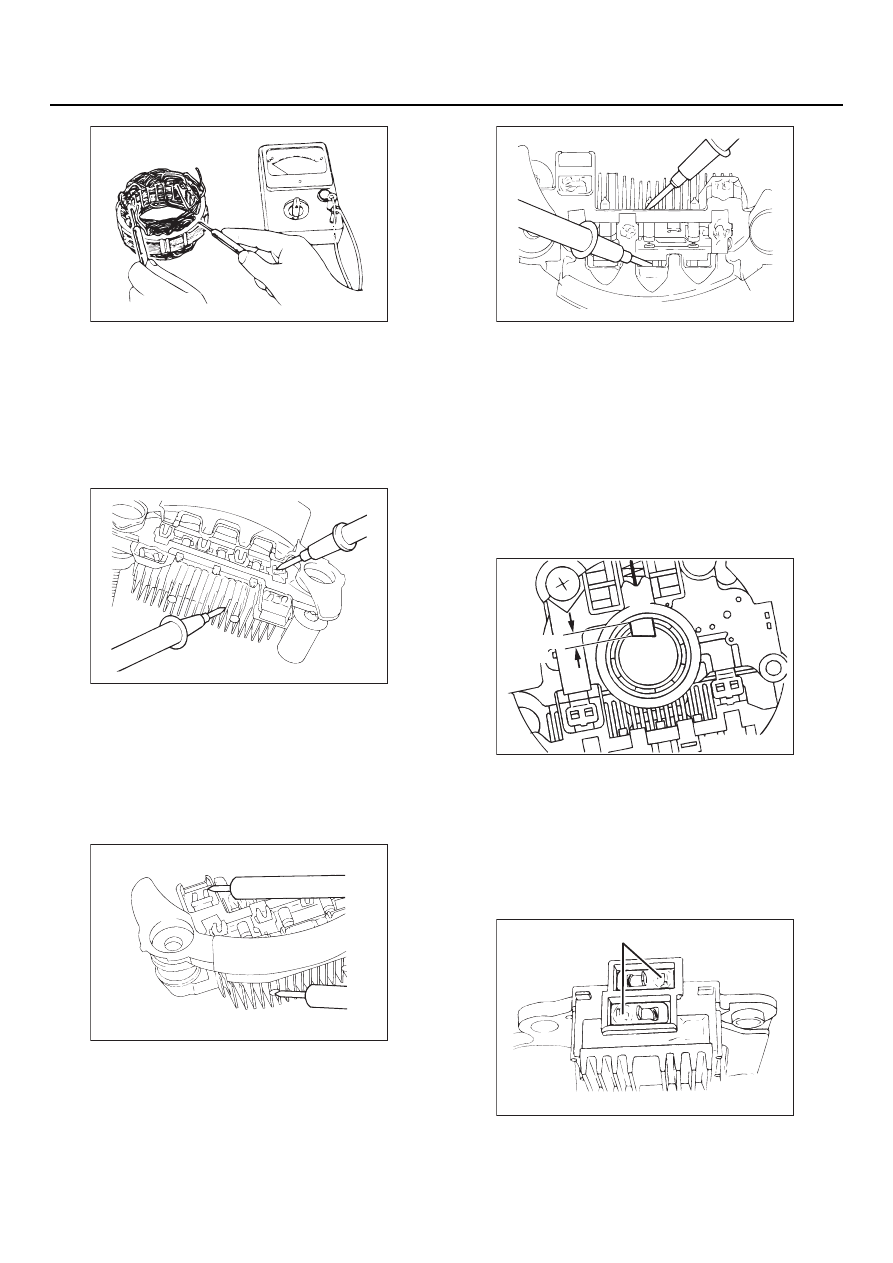

2. Измерьте сопротивление между выводами

фазных обмоток статора и магнитопроводом.

Если обнаружится замыкание фазных
обмоток на магнитопровод, то следует
заменить статор.

ВЫПРЯМИТЕЛЬНЫЙ БЛОК

1. Проверьте сопротивление между

положительной пластиной теплоотвода
и каждой из точек подключения обмоток
статора.

Если "прозвонка" осуществляется в обоих
направлениях, то соответствующий диод
"пробит". Замените выпрямительный блок.

2. Проверьте сопротивление между (

−

)

пластиной теплоотвода и каждой из точек
подключения обмоток статора.

Если "прозвонка" осуществляется в обоих
направлениях, то соответствующий диод
"пробит". Замените выпрямительный блок.

3. Проверьте состояние трёх диодов. Для этого

поочерёдно измеряйте сопротивление
каждого из диодов в прямом и обратном
направлениях.

Если диод "прозванивается" в обоих
направлениях или "не прозванивается" ни
в одном направлении, то такой диод является
дефектным. В случае дефекта любого из
диодов замените выпрямительный блок.

ЩЁТКИ

1. Измерьте выступание щёток. Если

выступание щётки меньше установленного
предела, то щётку следует заменить.

Предельное допускаемое значение:
не менее 2 мм

2. Отпаяйте соединительный провод. Выньте

старые щётки.

3. Установите новые щётки в щёткодержатель,

как показано на рисунке, и припаяйте
соединительные провода.

AK202717

AK202803

AK202802

AK202804

AK202808

Выступание
щётки

AB

AK202834

Паяные соединения
