СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-13

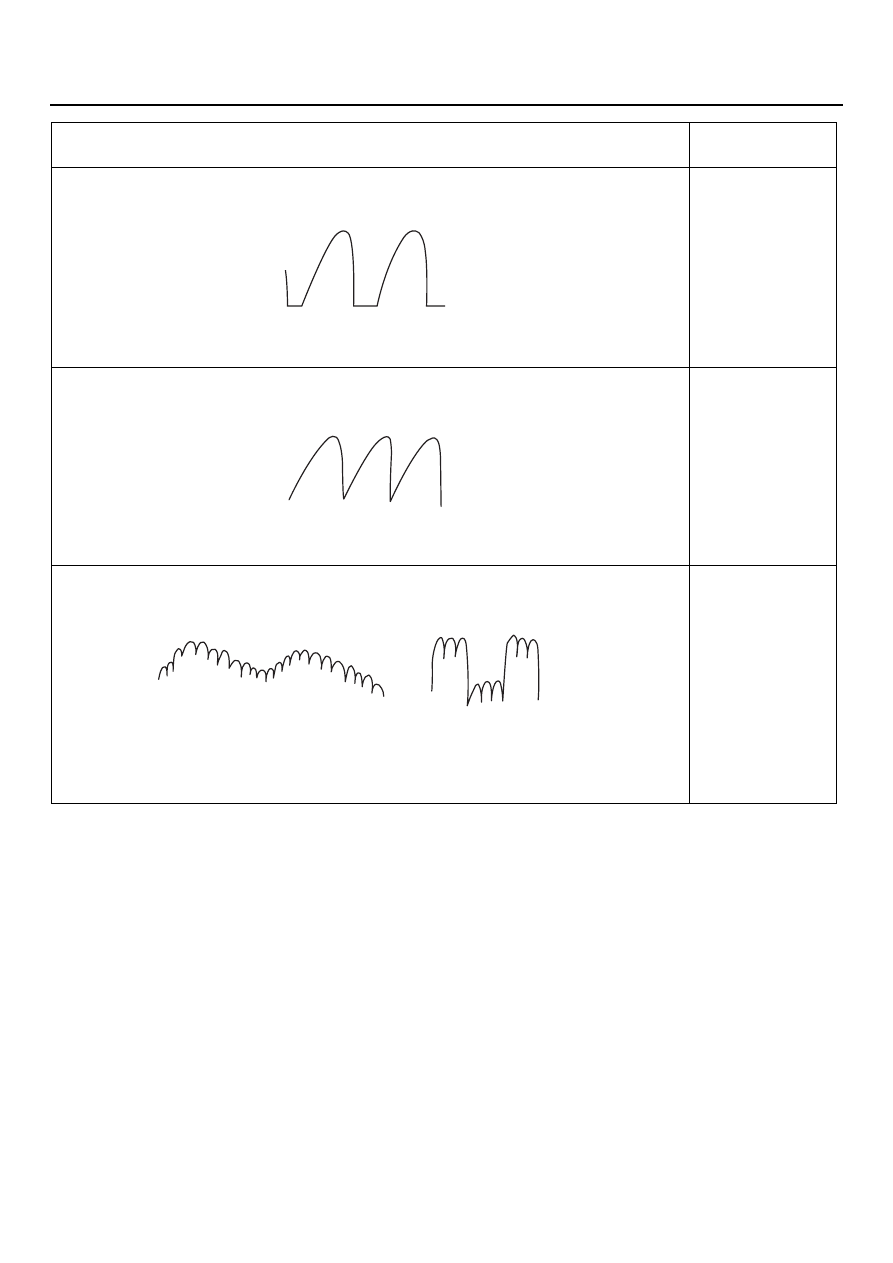

Пример 3

Обрыв
проводника
статорной
обмотки

Пример 4

Короткое
замыкание
статорной
обмотки

Пример 5

С этого момента включается контрольная лампа разряда аккумуляторной
батареи.

Обрыв одного из
дополнительных
диодов

Вид осцилограммы напряжения неисправного генератора

Причина
неисправности

AKX00193

AKX00194

AKX00195

СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-14

ГЕНЕРАТОРНАЯ УСТАНОВКА

СНЯТИЕ И УСТАНОВКА <4G1>

M1161001400548

ЗАМЕЧАНИЯ ПО СНЯТИЮ
КОМПОНЕНТА С АВТОМОБИЛЯ

<<A>> СНЯТИЕ ГЕНЕРАТОРНОЙ
УСТАНОВКИ

Генераторная установка снимается
и вытаскивается вверх.

Операции, выполняемые до снятия генератора

•

Снимите защитный кожух

•

Снимите приводной ремень (См. главу 11А, "Шкив
коленчатого вала",

CTP.11A-17

).

Операции, выполняемые после установки
генератора

•

Установите приводной ремень (См. главу 11А, "Шкив
коленчатого вала",

CTP.11A-17

).

•

Отрегулируйте натяжение приводного ремня
(См. главу 11А, "Операции технического
обслуживания, выполняемые непосредственно
на автомобиле",

CTP.11A-7

).

•

Установите защитный кожух

AC303729

1

2

4

3

AB

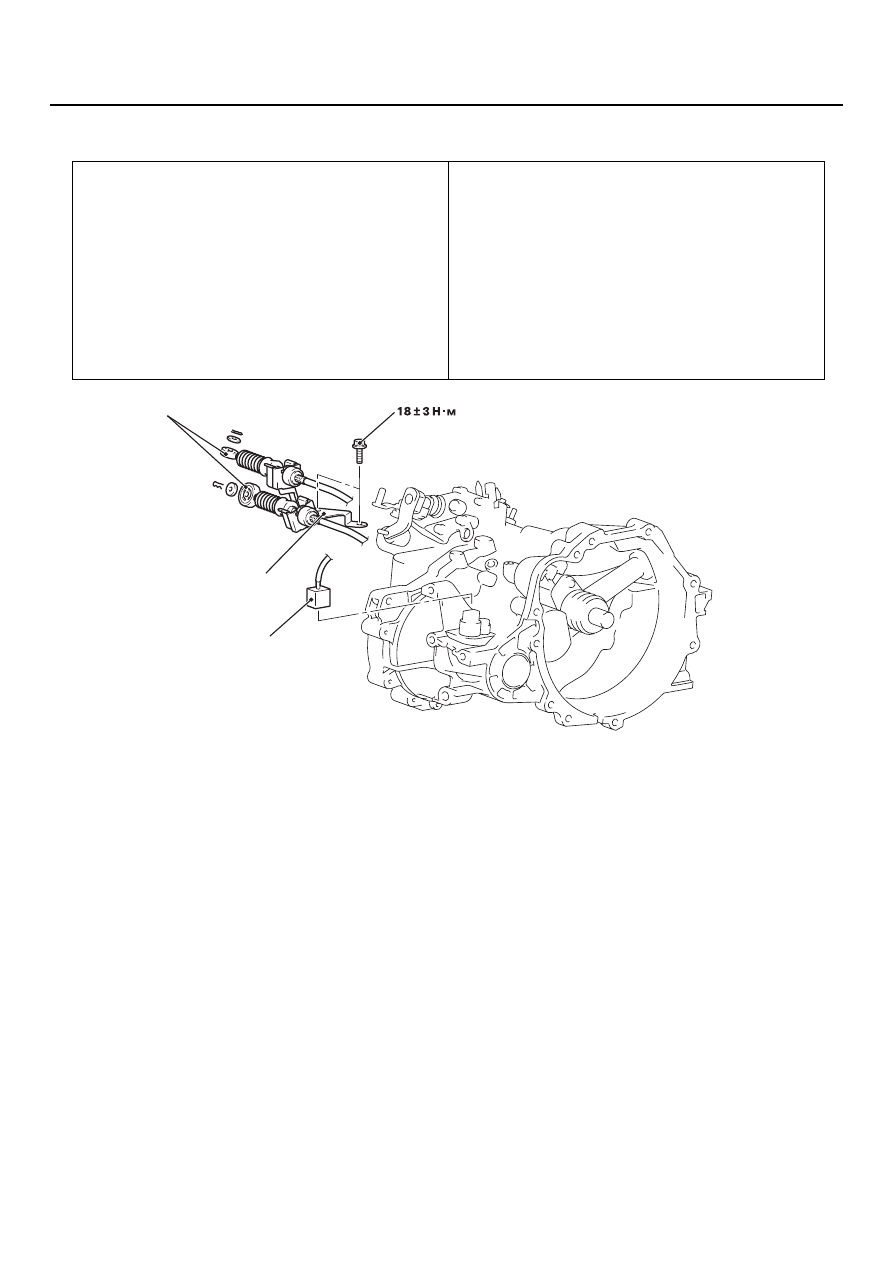

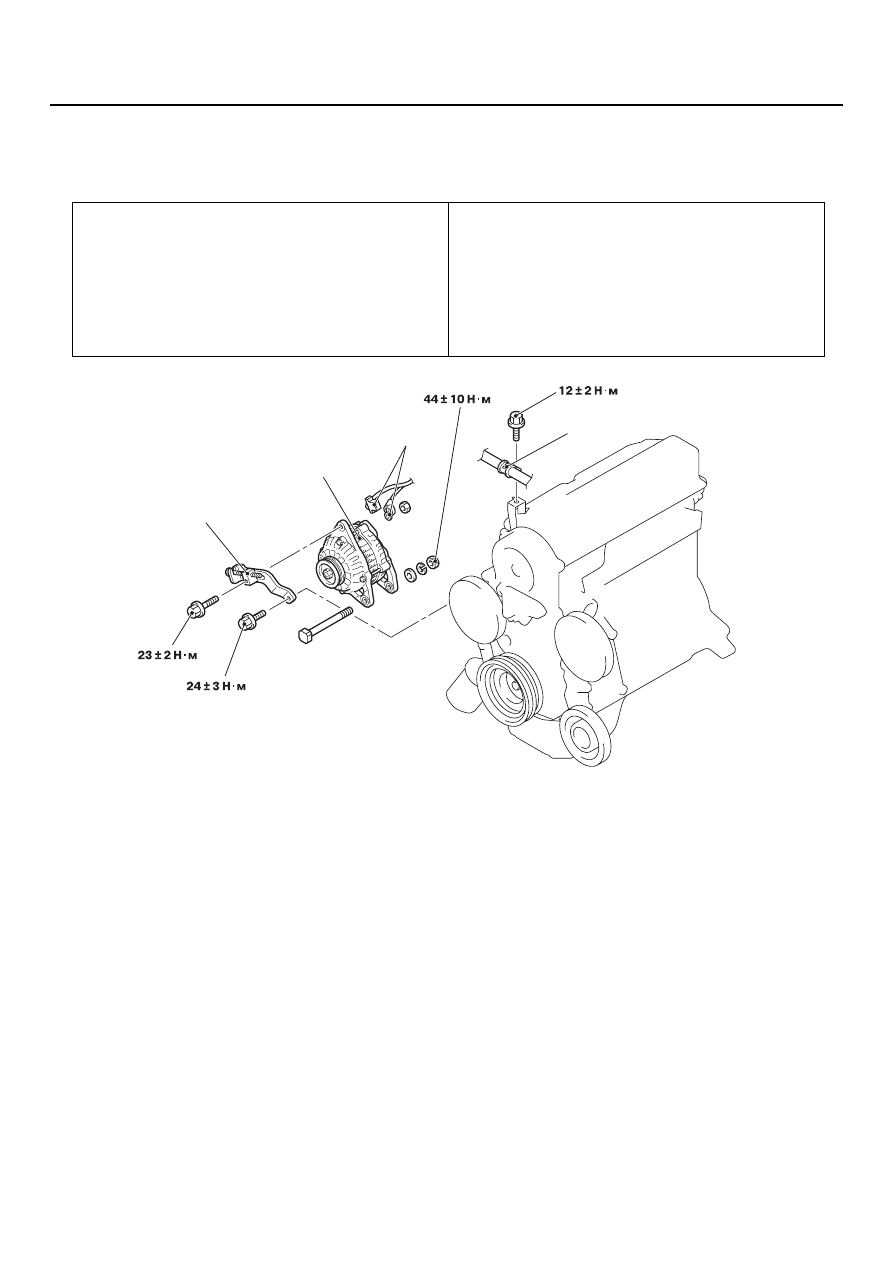

Последовательность снятия

1.

Снимите кронштейн крепления
напорного трубопровода
усилителя рулевого управления

2.

Отсоедините разъёмы и
токовый вывод генератора

3.

Снимите натяжную скобу
генератора

<<A>>

4.

Снимите генераторную
установку

СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-15

СНЯТИЕ И УСТАНОВКА <4G6>

M1161001400559

Операции, выполняемые до снятия генератора

•

Снимите защитный кожух

•

Снимите поперечную балку стоек передней
подвески (См. главу 42,

CTP.42-10

).

•

Снимите приводной ремень (См. главу 11С, "Шкив
коленчатого вала",

CTP.11C-17

).

•

Снимите воздушный фильтр (См. главу 15,

CTP.15-3

).

Операции, выполняемые после установки
генератора

•

Установите воздушный фильтр
(См. главу 15,

CTP.15-3

).

•

Установите приводной ремень (См. главу 11С, "Шкив
коленчатого вала",

CTP.11C-17

).

•

Установите поперечную балку стоек передней
подвески (См. главу 42,

CTP.42-10

).

•

Отрегулируйте натяжение приводного ремня
(См. главу 11С "Операции технического
обслуживания, выполняемые непосредственно
на автомобиле",

CTP.11C-7

).

•

Установите защитный кожух

AC303826

1

2

3

AB

Последовательность снятия

1.

Отсоедините тросы коробки
передач

<<A>>

2.

снимите тросы выбора
и переключения передач
и кронштейн крепления тросов

3.

Отсоедините разъём датчика
скорости автомобиля

Последовательность снятия

СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

16

-16

ЗАМЕЧАНИЯ ПО СНЯТИЮ
КОМПОНЕНТА С АВТОМОБИЛЯ

<<A>> СНИМИТЕ ТРОСЫ ВЫБОРА
И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
И КРОНШТЕЙН КРЕПЛЕНИЯ ТРОСОВ

Отверните болт крепления кронштейна тросов
(тросы закреплёны на кронштейне), снимите
тросы и кронштейн тросов.

<<В>> СНЯТИЕ ГЕНЕРАТОРНОЙ
УСТАНОВКИ

После снятия болтов и гаек крепления
генератора сдвиньте генератор в сторону
коробки передач. Снятие генераторной
установки производится вверх, через зазор,
образованный коробкой передач и впускным
коллектором.

AC303827

6

5

8

4

9

7

AB

,

,

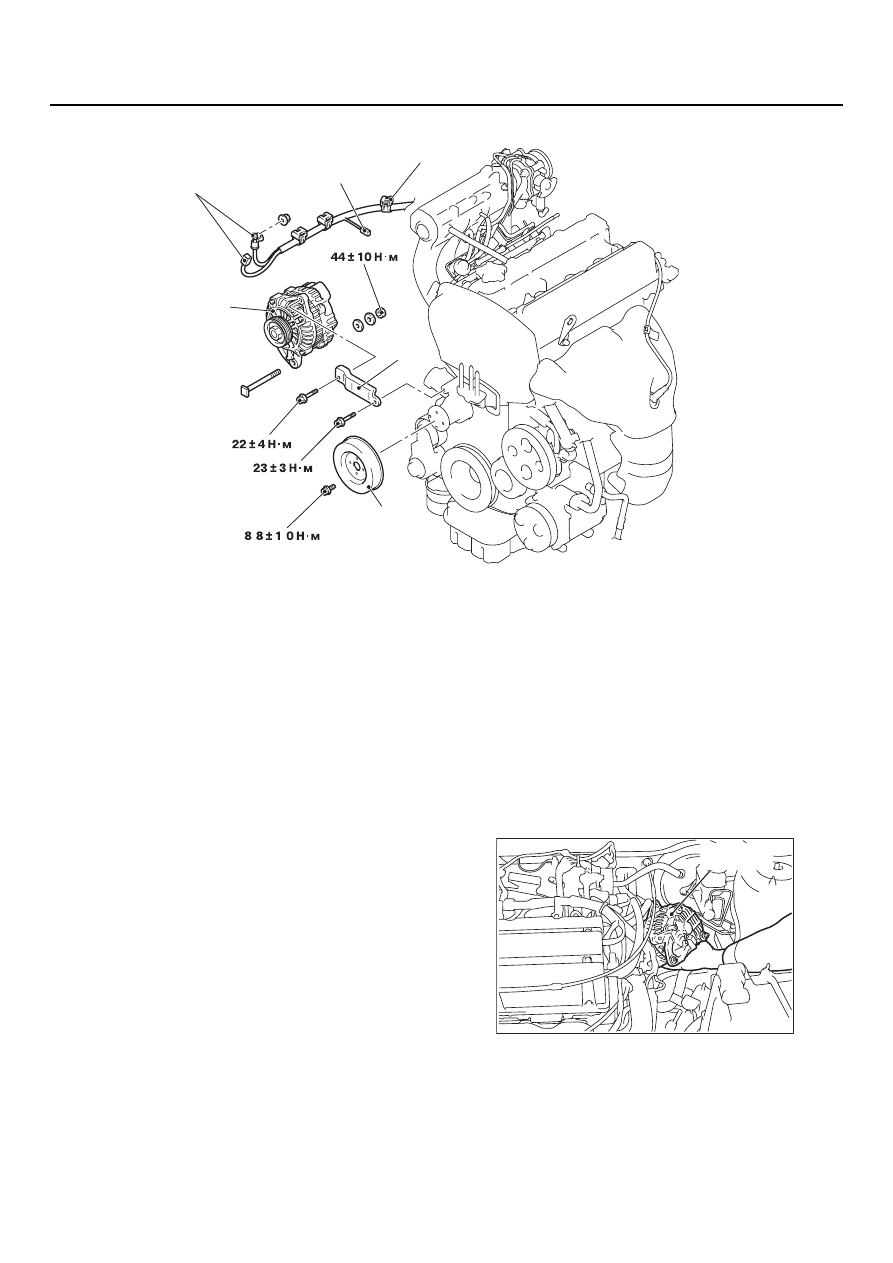

Последовательность снятия

4.

Отсоедините крепления жгута
проводов аккумуляторной
батареи

5.

Отсоедините разъём датчика
аварийного давления масла

6.

Отсоедините электрические
разъёмы генератора

<<B>>

7.

Снимите генераторную
установку

8.

Снимите шкив насоса
охлаждающей жидкости

9.

Снимите натяжную скобу
генератора

Последовательность снятия

AC302930AB

Генераторная
установка
