ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-7

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ПРОВЕРКА НАТЯЖЕНИЯ РЕМНЯ
ПРИВОДА НАВЕСНЫХ АГРЕГАТОВ

M1111003100441

ВНИМАНИЕ

Проверьте натяжение ремня привода,
провернув коленчатый вал не менее,
чем на один оборот.

1. Убедитесь в том, что метка находится

в секторе А, показанном на рисунке.

2. Если метка находится вне этого сектора, то

замените ремень привода. (См.

CTP. 11C-17

).

NOTE: Проверка натяжения ремня
необязательна, поскольку в приводе
навесных агрегатов применён
автоматический регулятор натяжения.

MB991454

Траверса для подъёма
двигателя

Использование траверсы:
Вывешивание двигателя
при снятии и установке
коробки передач

NOTE: Траверса MB991454
является составной частью
комплекта приспособления
MB991453, предназначен
ного для подъёма
двигателя.

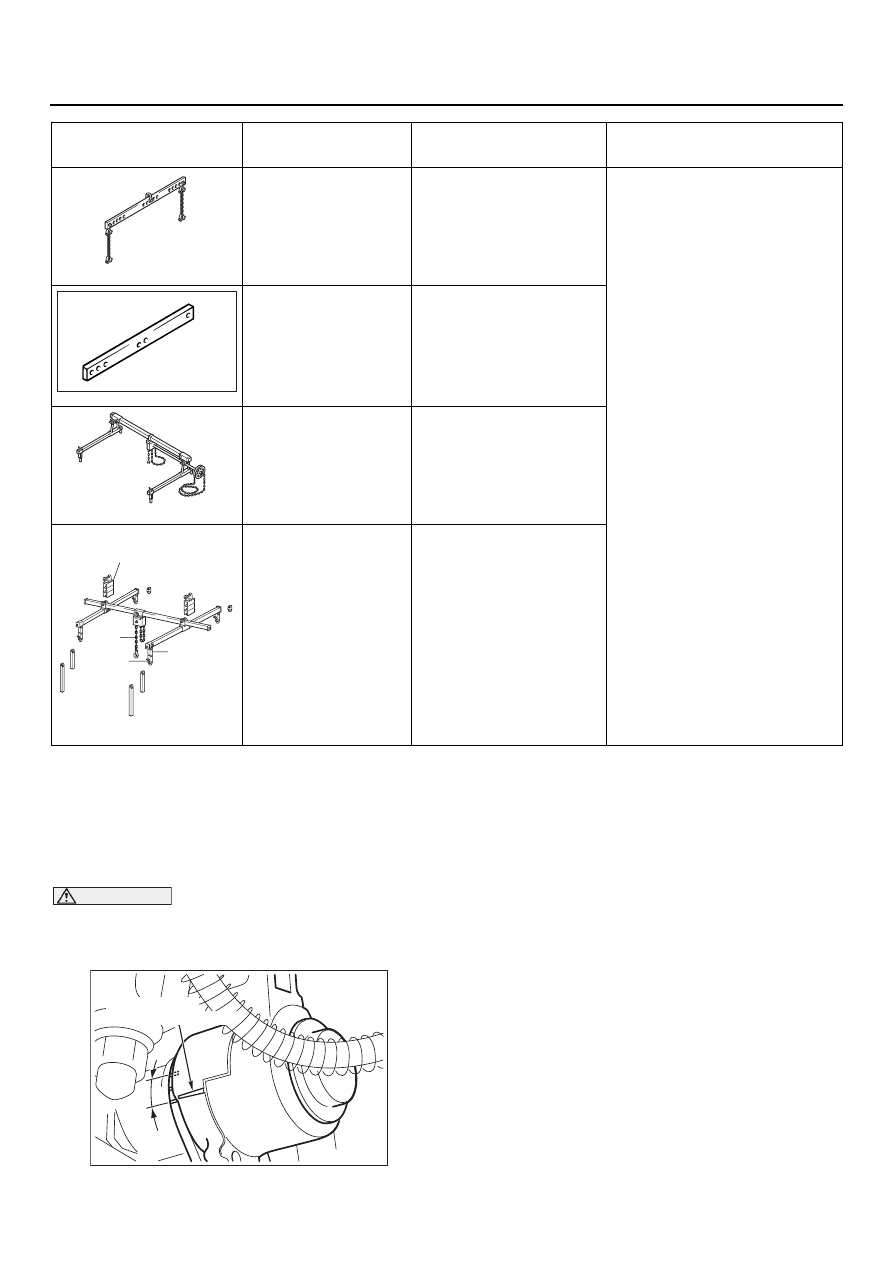

MB991527

Планка подвеса

MB991895

Подвес двигателя

MB991928

А: MB991929
В: MB991930
С: MB991931
D: MB991932
E: MB991933
F: MB991934

Подвес двигателя

А: Крепление (50)

×

2

В: Крепление (90)

×

2

С: Крепление (140)

×

2

D: Стойка

(стандартная)

×

4

E: Стойка (низкая)

×

2

F: Цепь с крюком

Специальные
приспособления

Номер по каталогу Наименование

Назначение

B991454

B991527

Z203830

B991928

A

B

C

D

E

F

Cкользящий фиксатор (HI)

AC107639 AB

A

Метка рабочего
положения натяжителя

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-8

ПРОВЕРКА АВТОМАТИЧЕСКОГО
НАТЯЖИТЕЛЯ РЕМНЯ ПРИВОДА
НАВЕСНЫХ АГРЕГАТОВ

M1111003000187

ПРОВЕРКА РАБОТЫ

1. Заглушите работавший на холостом ходу

двигатель и проверьте не выступает ли
ремень за пределы шкива автоматического
натяжителя ремня.

2. Снимите ремень привода. (См.

CTP. 11C-17

).

3. Вставьте в гнездо автоматического натяжиI

теля ремня генератора головку 12,7 мм
с воротком или трещоткой. Поверните
автоматический натяжитель ремня привода
влево и вправо, чтобы убедиться в отсутствии
остатков корда.

4. Если при выполнении пунктов 1 или 3 будет

обнаружена неисправность, то замените
автоматический натяжитель ремня.
(См.

CTP. 11C-38

).

5. Установите ремень привода навесных

агрегатов. (См.

CTP. 11C-17

).

ПРОВЕРКА РАБОТЫ

Исправность автоматического натяжителя
ремня можно установить, проверив натяжение
ремня.

При использовании тестера MUTNII

1. Проверьте натяжение ремня.

(См.

CTP. 11C-7

).

2. Измерьте собственную частоту колебаний

ремня привода:

ВНИМАНИЕ

Чтобы не повредить тестер MUTNII, перед
его подключением и отключением выклюN
чайте зажигание (положения "LOCK"
или "OFF").

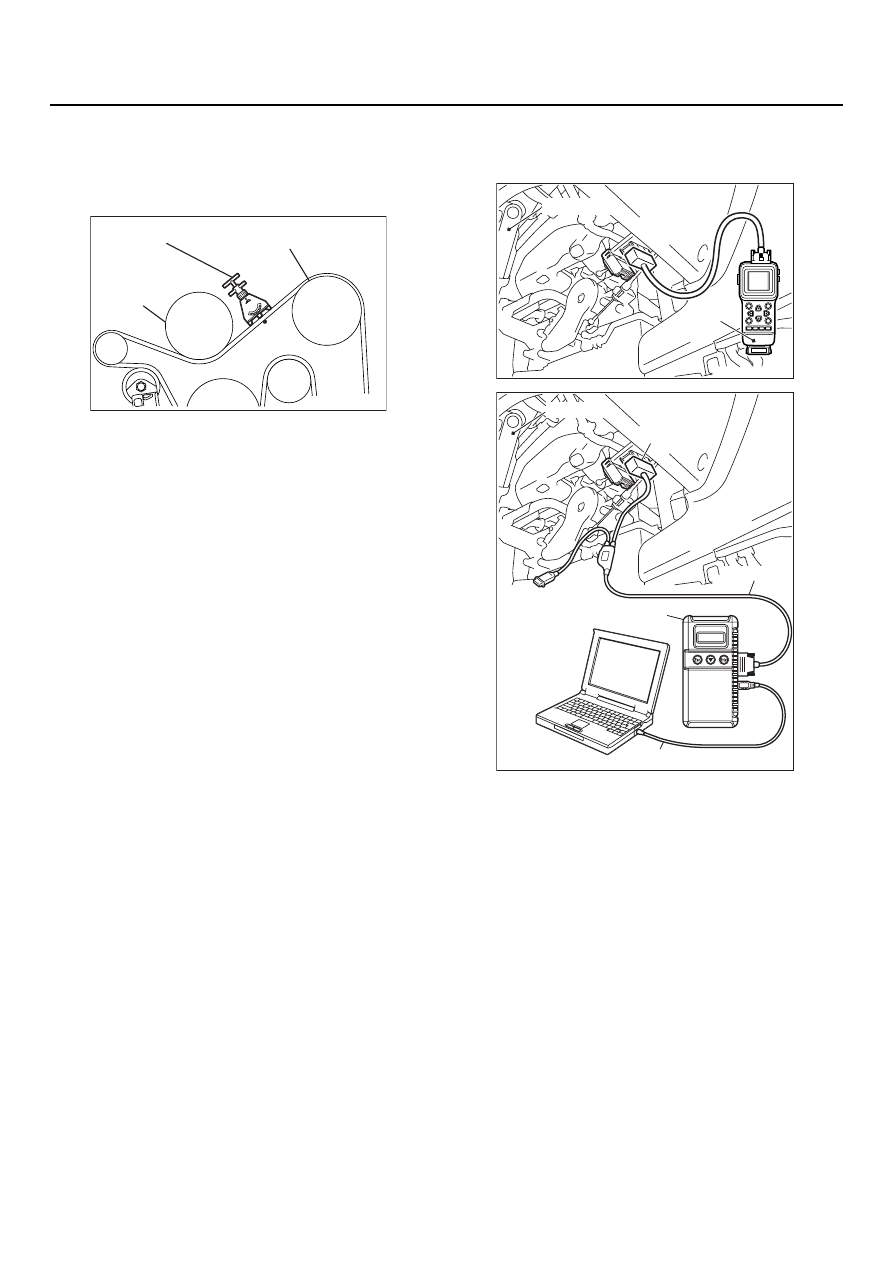

(1) Присоедините измерительную головку

MB991668 к тестеру MUTIII.

(2) Подсоедините тестер MUTIII

к диагностическому разъёму.

(3) Включите зажигание и выберите в меню

строчку "Belt Tension Measurement"
("Измерение натяжения ремня").

AC107640

AB

AK301812 AB

MB991502

MB991668

16Iти контактный
разъём

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-9

ВНИМАНИЕ

•

Температура поверхности ремня должна
быть как можно ближе к нормальной.

•

Не допускайте загрязнения микрофона
водой или маслом.

•

Показания микрофона могут быть
искажены порывами ветра и источникаN
ми сильного шума невдалеке.

•

Искажение показаний может произойти
при касании микрофоном поверхности
ремня.

•

Не производите измерений на
работающем двигателе.

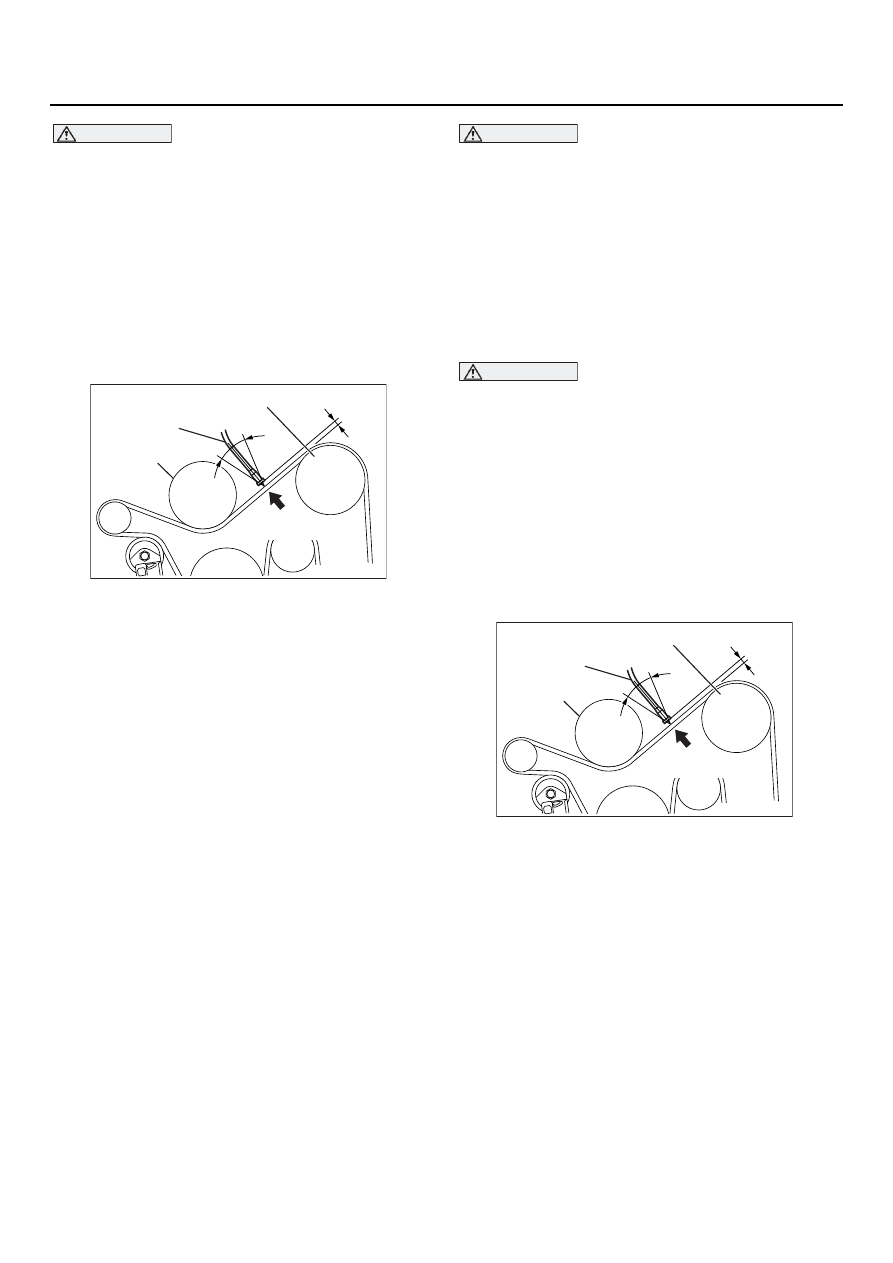

(4) Поднесите микрофон (MB991668)

к средней части ветки ремня между
двумя шкивами (как показано стрелкой),
на расстояние 10

−

 20 мм от поверхности

ремня так, чтобы ось микрофона была
примерно перпендикулярна к поверхносI
ти ремня  (в пределах сектора в

±

 15

°

).

(5) Слегка постучите пальцем по средней

части ремня между шкивами (как показано
стрелкой) и сравните частоту колебаний
ремня с номинальной (табличное
значение).

Номинальное значение: 110

−

 144 Гц

3. Если измеренное значение частоты не

совпадёт с табличным, то нужно заменить
автоматический натяжитель ремня привода
навесных агрегатов. (См.

CTP. 11C-38

).

При использовании сканера

1. Проверьте натяжение ремня.

(См.

CTP. 11C-7

).

2. Измерьте собственную частоту колебаний

ремня привода:

ВНИМАНИЕ

Чтобы не повредить блок сопряжения V.C.I
(MB991824), перед его подключением и
отключением выключайте зажигание
(положения "LOCK" или "OFF").

(1) Присоедините измерительную головку

(MB991668) к сканеру (MB991824).

(2) Присоедините сканер V.C.I. (MB991824)

к диагностическому разъёму.

(3) Включите зажигание и выберите в меню

строчку "Belt Tension Measurement"
("Измерение натяжения ремня").

ВНИМАНИЕ

•

Температура поверхности ремня должна
быть как можно ближе к нормальной.

•

Не допускайте загрязнения микрофона
водой или маслом.

•

Показания микрофона могут быть
искажены порывами ветра и источникаN
ми сильного шума невдалеке.

•

Искажение показаний может произойти
при касании микрофоном поверхности
ремня.

•

Не производите измерений
на работающем двигателе.

(4) Поднесите микрофон (MB991668)

к средней части ветки ремня между
двумя шкивами (как показано стрелкой),
на расстояние 10

−

 20 мм от поверхности

ремня так, чтобы ось микрофона была
примерно перпендикулярна к поверхносI
ти ремня  (в пределах сектора в

±

 15

°

).

(5) Слегка постучите пальцем по средней

части ремня между шкивами (как показано
стрелкой) и сравните частоту колебаний
ремня с номинальной (табличное
значение).

Номинальное значение: 110

−

 144 Гц

3. Если измеренное значение частоты не

совпадёт с табличным, то нужно заменить
автоматический натяжитель ремня привода
навесных агрегатов. (См.

CTP. 11C-38

).

AC102806AB

MB991668

15

˚

15

˚

Слегка постучите
пальцем

Шкив насоса
системы
охлаждения

Шкив насоса гидроусилителя
рулевого управления

10

–

 20 мм

AC102806AB

MB991668

15

˚

15

˚

Слегка постучите
пальцем

Шкив насоса
системы
охлаждения

Шкив насоса гидроусилителя
рулевого управления

10

–

 20 мм

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-10

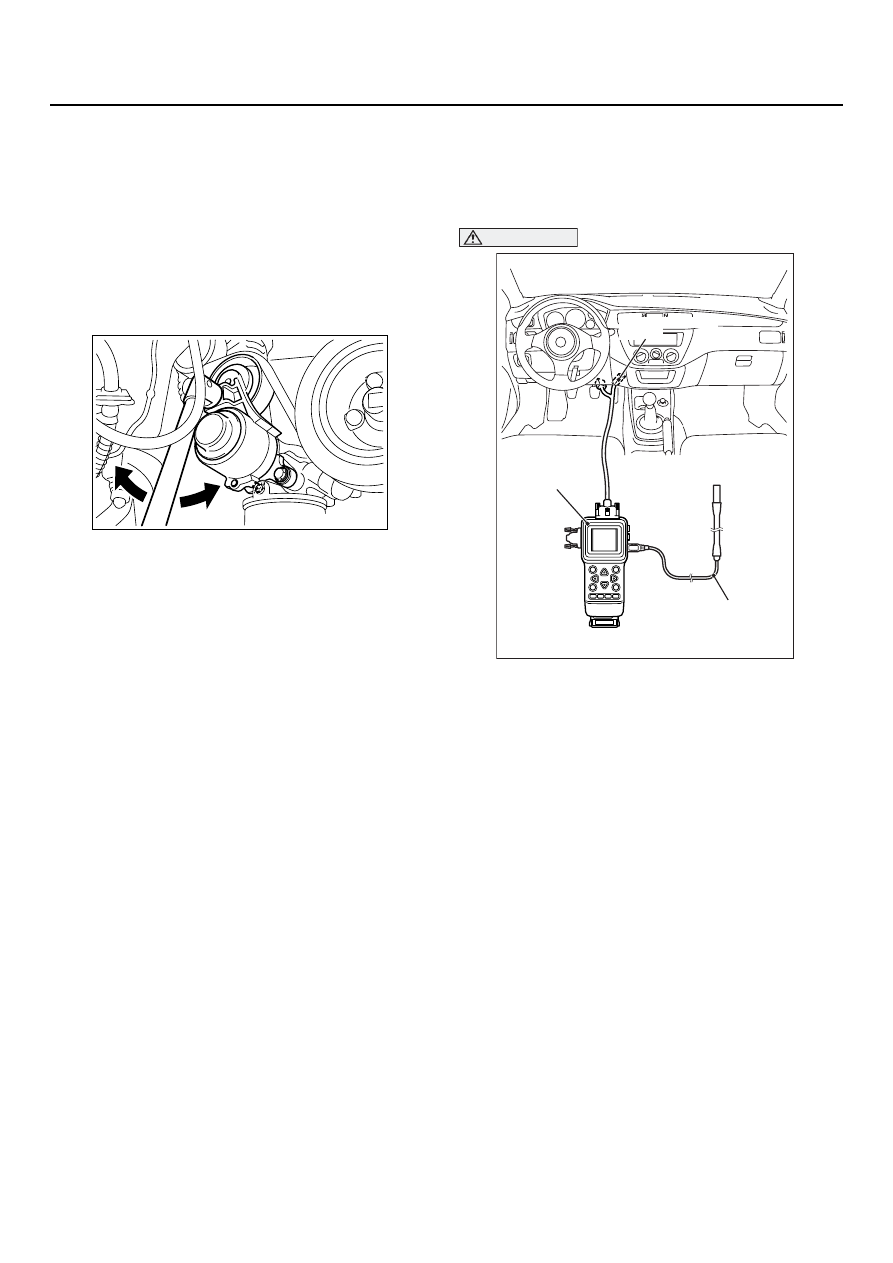

Использование силоизмерительной
головки

1. Проверьте натяжение ремня.

(См.

CTP. 11C-7

).

2. Натяжение ремня при помощи силоизмериI

теля производится в средней части ветки
(указано стрелкой).

Номинальное значение: 245

−

 412 Н

3. Если измеренное значение усилия не

совпадёт с табличным, то нужно заменить
автоматический натяжитель ремня привода
навесных агрегатов. (См.

CTP. 11C-38

).

ПРОВЕРКА УГЛА ОПЕРЕЖЕНИЯ
ЗАЖИГАНИЯ

M1111001700555

1. Перед проверкой нужно привести

автомобиль в необходимое состояние.

2. Установите замок зажигания в положение

"LOCK" (OFF) I ВЫКЛЮЧЕНО, и присоедините
прибор MUTIII/III к диагностическому
разъёму.

3. Подключите стробоскоп.
4. Запустите двигатель и дайте ему поработать

на холостом ходу.

5. С помощью прибора MUTIII/III измерьте

обороты холостого хода и убедитесь в том,
что они находятся в допустимых пределах.

Номинальное значение:
750

±

 100 об/мин

6. Выберите режим №17 сканера (проверка

исполнительных устройств системы
управления).

7. Убедитесь в том, что базовый угол

опережения зажигания соответствует
номинальному значению.

Номинальное значение: 5

°

 до ВМТ

±

 3

°

AC102807AB

Силоизмерительная
головка

Шкив насоса
системы
охлаждения

Шкив насоса гидроусилителя
рулевого управления

AC300830

Рулевой вал

MUTIII

AB

AK302282 AB

MB991911

16Iти
контактный
разъём

MB991827

MB991824

Рулевой вал
