ГЕРМЕТИЗИРУЮЩИЕ МАТЕРИАЛЫ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-3

ГЕРМЕТИЗИРУЮЩИЕ МАТЕРИАЛЫ

M1112000500272

Номинальная длина тела болта крепления головки цилиндров,
мм

I

99,4

Натяжение ремня привода
уравновешивающих валов (данные для
регулировки)

Стрела прогиба, мм

5 I 7

I

Натяжение ремня привода
уравновешивающих валов (данные для
замены ремней)

Стрела прогиба, мм

5 I 7

I

Натяжение ремня привода
уравновешивающих валов (данные для
проверки)

Стрела прогиба, мм

5 I 10

I

Выступание штока натяжителя ремня ГРМ, мм

3,8 I 4,5

I

Ход штока натяжителя ремня ГРМ, мм

В пределах 1

I

Наименование

Номинальные
значения

Допустимое
значение

Наименование

Рекомендуемый герметик

Комментарии

Головка блока цилиндров

Оригинальный герметик MITSUBISHI, номер
по каталогу MD970389 или равноценный

Полужидкий
герметик

Кронштейн датчика положения
распределительного вала

Клапанная крышка

Уплотнительный сегмент в
задней части головки цилиндров

3M ATD, № по каталогу 8633 или его
эквивалент

Прокладка клапанной крышки

Оригинальный герметик MITSUBISHI, номер
по каталогу MD970389 или равноценный

Масляный поддон

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-4

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

M1112000600310

Специальные
приспособления

Номер по каталогу Наименование

Назначение

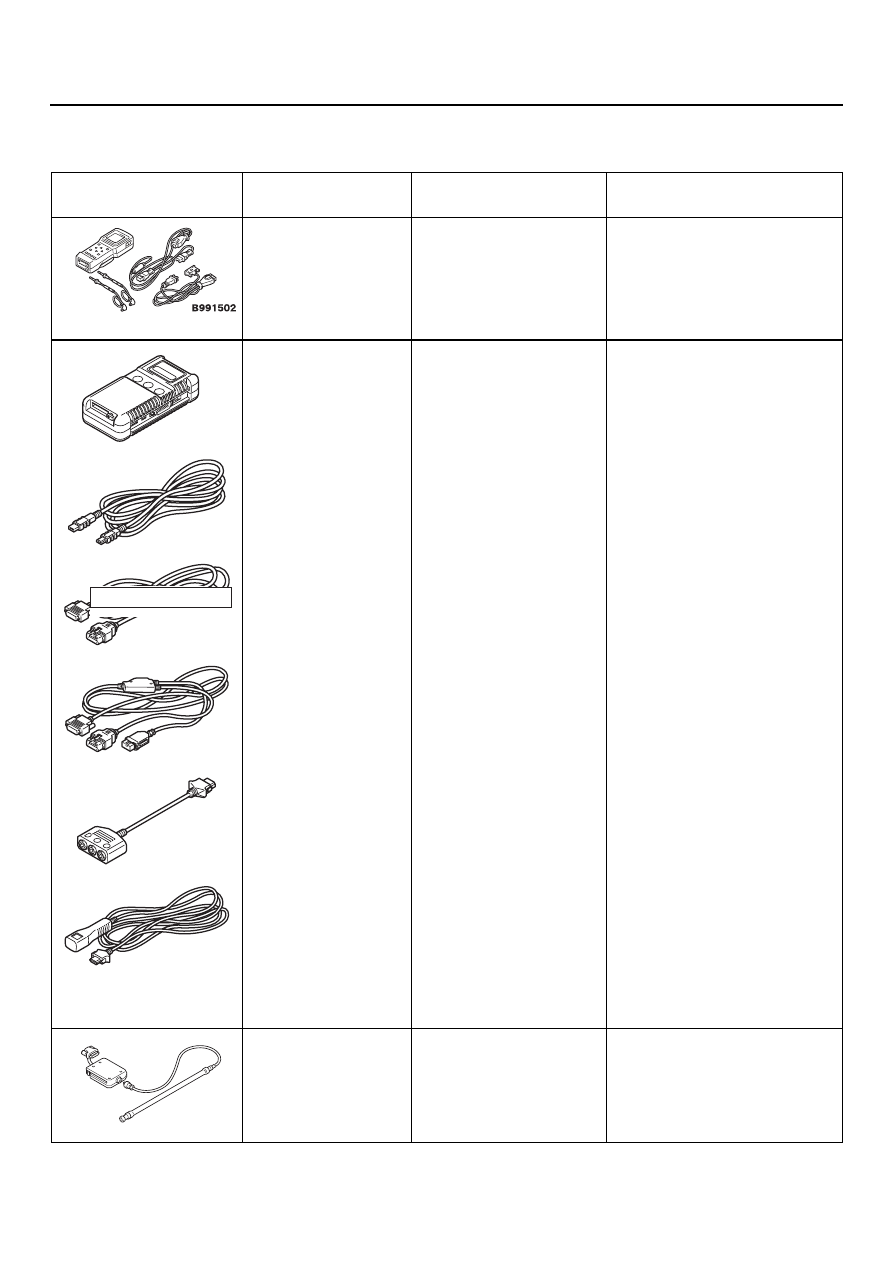

MB991502

Тестер MUTIII

Проверка натяжения
приводного ремня

Проверка угла
опережения зажигания

Проверка оборотов
холостого хода

MB991955
А: MB991824
В: MB991827
С: MB991910
D: MB991911
E: MB991825
F: MB991826
Комплект
диагностического
оборудования
MUTIIII
А: Блок сопряжения
с бортовой систеI
мой управления
V.C.I (сканер)
В: Кабель MUTIIII
USB
С: Главный жгут А
проводов
комплекта MUTIIII
(автомобили
с мультиплексной
шиной CAN)
D: Главный жгут В
проводов
комплекта MUTIIII
(автомобили без
мультиплексной
шины CAN)
E: Измерительный
адаптер для
тестера MUTIIII
F: Триггерный жгут
проводов для
тестера MUTIIII

Комплект
диагностического
оборудования MUTIIII

Проверка натяжения
приводного ремня

Проверка угла
опережения зажигания

Проверка оборотов
холостого хода

MB991668

Комплект
для измерения
натяжения ремня
привода навесных
агрегатов

Измерение натяжения
ремня привода навесных
агрегатов (используется
вместе с MUTIII/III)

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

A

B

C

D

E

F

НЕ ИСПОЛЬЗУЕТСЯ

B991668

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-5

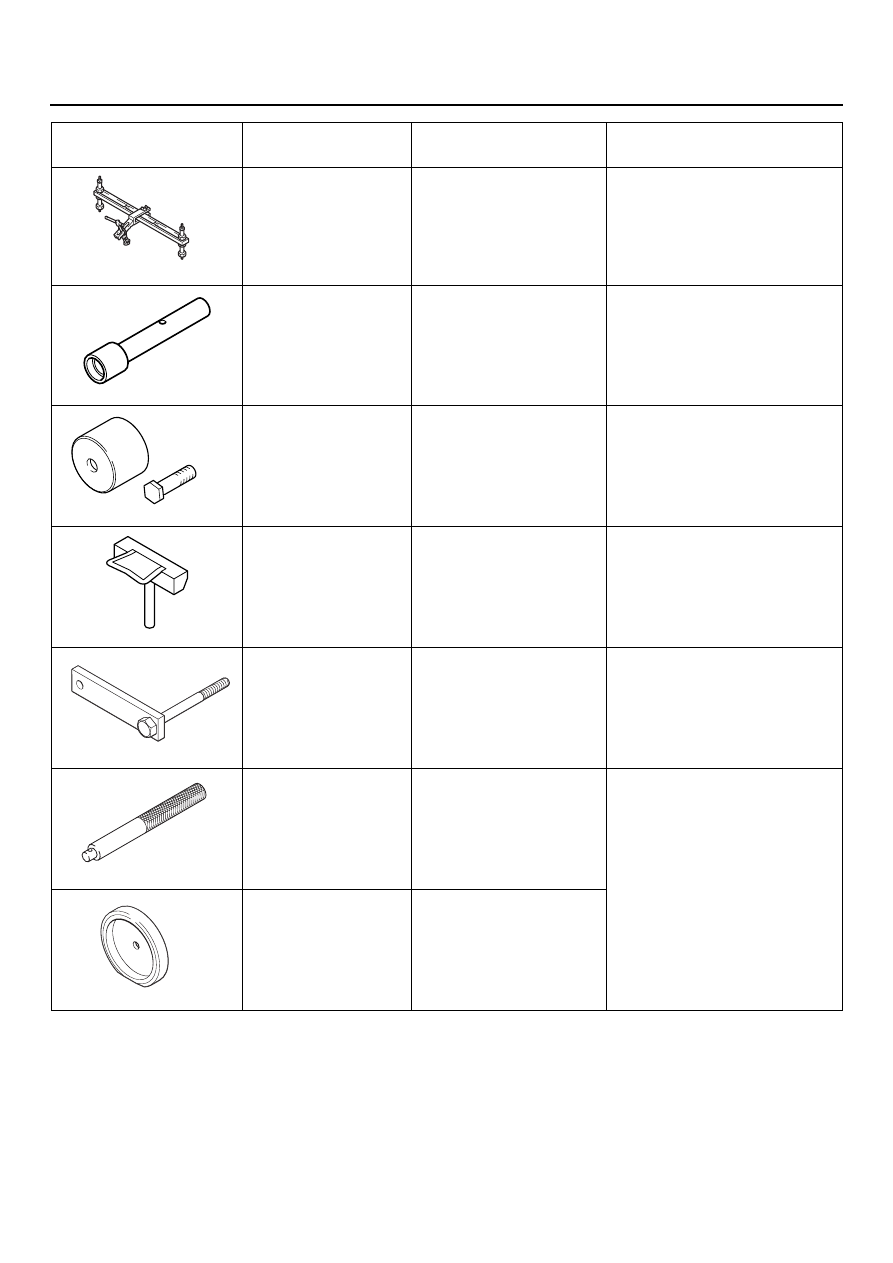

MD998772

Приспособление
для сжатия пружины
("рассухариватель")

Сжатие клапанной пружины

MD998737

Оправка для надевания
маслосъёмных
колпачков

Для надевания
маслосъёмных колпачков

MD998713

Оправка для
запрессовки сальника
распредвала

Для установки сальника
распредвала

MD998727

Съёмник масляного
поддона

Отделение масляного
поддона от блока
цилиндров

MD998781

Фиксатор маховика

Удерживание маховика
от проворота

MB990938

Оправка

Установка заднего сальника
коленчатого вала

MD998776

Кольцо для установки
заднего сальника
коленчатого вала

Специальные
приспособления

Номер по каталогу Наименование

Назначение

MD998772

D998713

D998727

D998781

D998776

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G6>

11C

-6

MD998285

Направляющая втулка
переднего сальника

Замена переднего сальника
коленчатого вала

MD998375

Оправка для установки
переднего сальника
коленчатого вала

MB991654

Ключ для болтов
крепления головки
цилиндров (12)

Отворачивание
и заворачивание болтов
крепления головки
цилиндров

MD998738

Регулировочный болт

Удержание рычага
натяжителя ремня ГРМ
и регулятора натяжения
ремня ГРМ

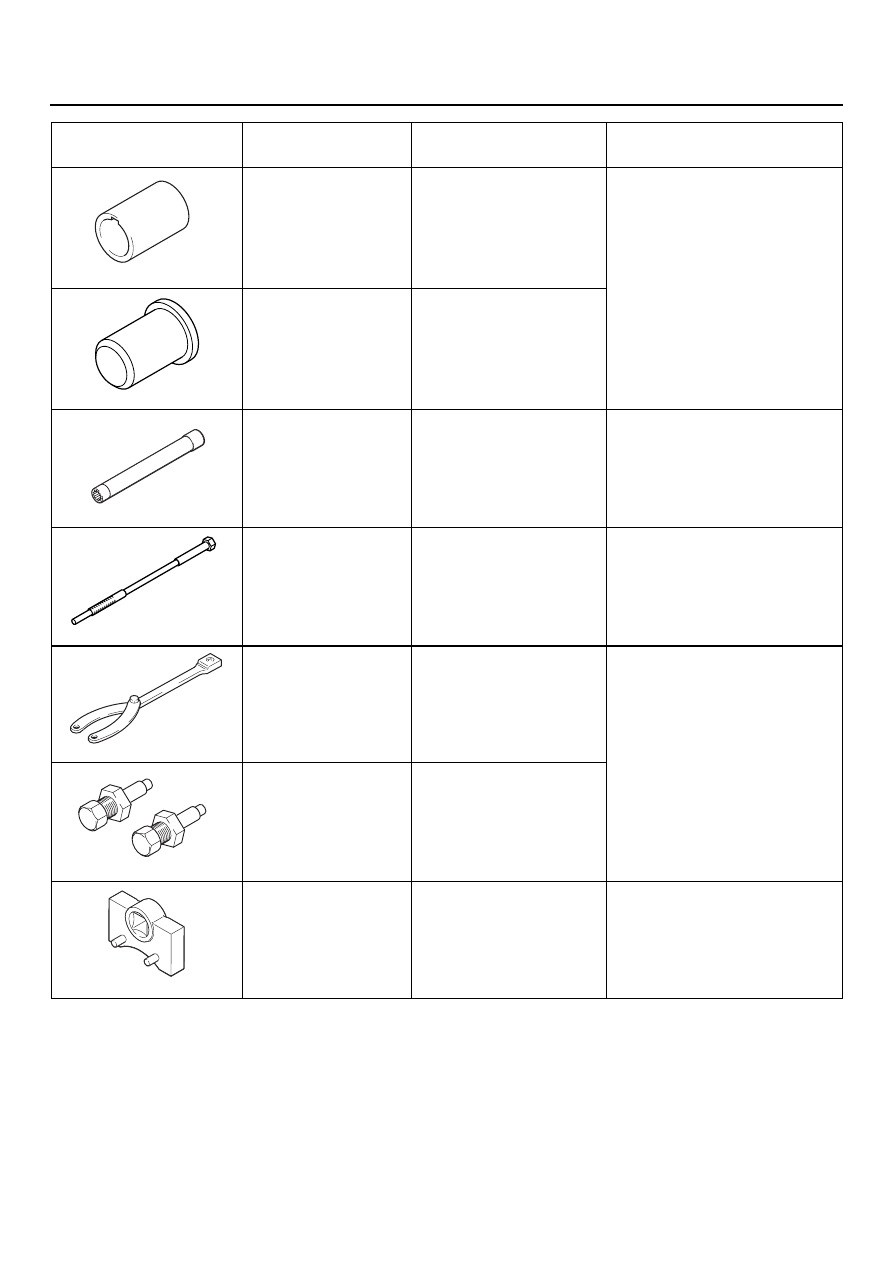

MB991367

Вилка

Удержание зубчатого
колеса распредвала

MB991385

Шпильки для
крепления вилки

MD998767

Головка для поворота
натяжителя

Регулировка натяжения
ремня ГРМ

Специальные
приспособления

Номер по каталогу Наименование

Назначение

D998285

B991654

D998738

B991367

B991385

D998767
