РЕМЕНЬ ГРМ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-36

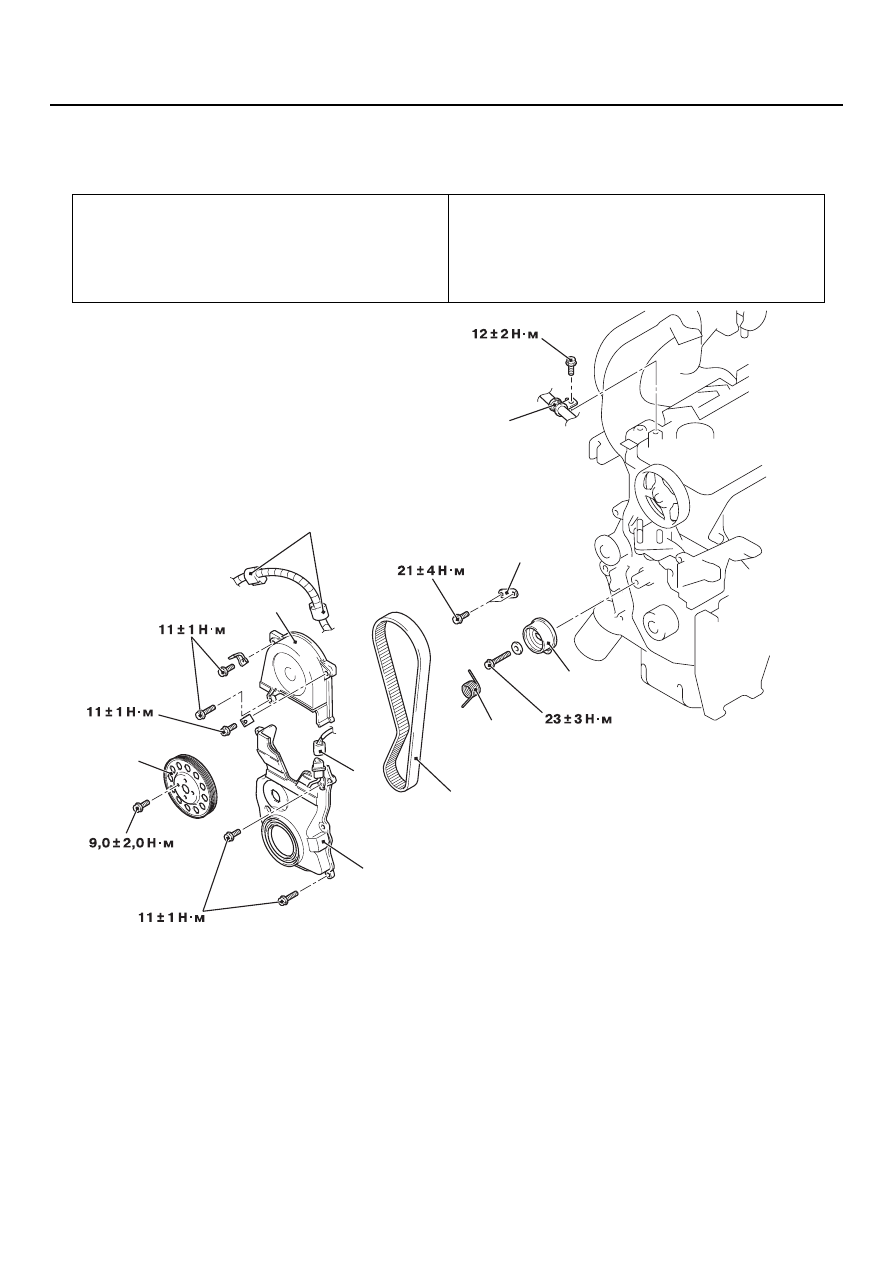

РЕМЕНЬ ГРМ

СНЯТИЕ И УСТАНОВКА

M1112004300678

Предварительные операции (перед снятием)

•

Снятие нижней защиты

•

Снятие шкива коленчатого вала (См.

CTP. 11A-17

).

•

Снятие кронштейна передней опоры двигателя
(см. главу 32,

CTP. 32-4

).

Операции, выполняемые после установки

•

Установка кронштейна передней опоры двигателя
(см. главу 32,

CTP. 32-4

).

•

Установка шкива коленчатого вала
(См.

CTP. 11A-17

).

•

Установка нижней защиты

AC302616 AB

2

7

10

9

8

6

5

1

3

4

Последовательность снятия
компонентов

1.

Шкив насоса системы
охлаждения

2.

Кронштейн крепления шланга
нагнетательного контура насоса
гидроусилителя

3.

Хомут крепления жгута
проводов системы управления

4.

Разъём датчика положения
коленчатого вала

5.

Верхняя передняя крышка
ремня ГРМ

6.

Нижняя передняя крышка
ремня ГРМ

7.

Стяжная планка опоры
двигателя

>>В<<

•

Регулировка натяжения
ремня ГРМ

<<А>> >>А<<

8.

Ремень ГРМ

Последовательность снятия
компонентов

РЕМЕНЬ ГРМ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-37

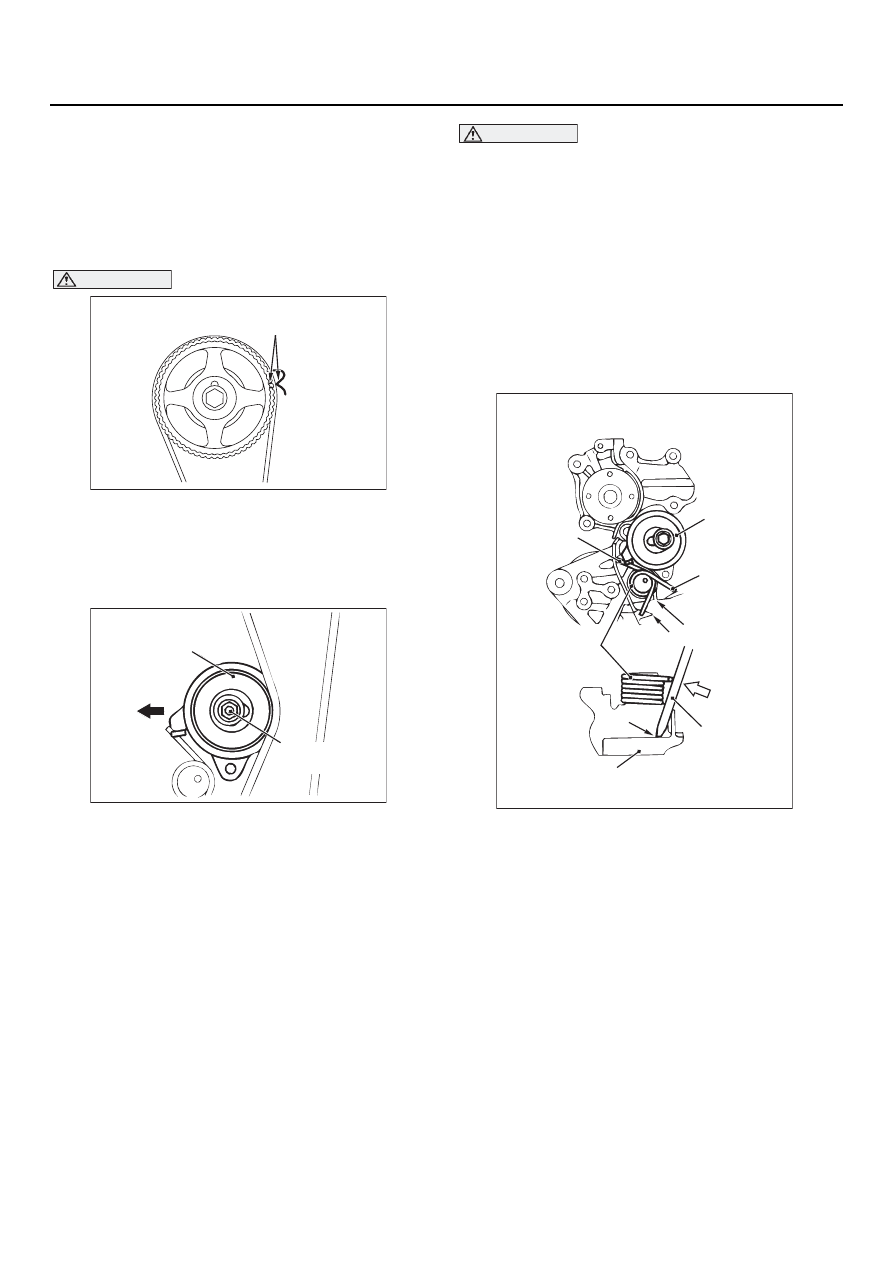

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

<<A>> СНЯТИЕ РЕМНЯ ГРМ

ВНИМАНИЕ

Поворачивайте коленчатый вал только
по часовой стрелке.

1. Вращая коленчатый вал по часовой стрелке,

установите ВМТ первого цилиндра (конец
хода сжатия).

2. Ослабьте болт крепления натяжителя

ремня ГРМ.

3. Отведите натяжитель в сторону насоса

системы и снова затяните болт, чтобы
натяжитель не двигался.

ВНИМАНИЕ

Если предполагается дальнейшее
использование ремня ГРМ, то нанесите
мелом, на его тыльной стороне, стрелку,
указывающую направление вращения
ремня.

4. Снимите ремень ГРМ.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ

>>A<< НАТЯЖИТЕЛЬ РЕМНЯ
ГРМ/ПРУЖИНА НАТЯЖИТЕЛЯ РЕМНЯ
ГРМ/УСТАНОВКА РЕМНЯ ГРМ

1. Зацепите выступ натяжителя за пружину А,

как показано на рисунке.

2. Сдвиньте натяжитель к насосу системы

охлаждения и закрепите его болтом.

3. Уперев отвёртку в точке С, сдвиньте кончик В

пружины в показанном направлении, надев
его на стопор D, расположенный на блоке
цилиндров.

>>А<<

9.

Пружина натяжителя ремня ГРМ

>>А<<

10. Натяжитель ремня ГРМ

Последовательность снятия
компонентов

AC208877AC

Установочная метка

AC203511AC

Ролик натяжителя
ремня ГРМ

Болт крепления
ролика ремня ГРМ

AC203512 AC

Передняя крышка блока цилиндров

Отвёртка

B

A

D

C

C

Пружина
натяжителя
ремня ГРМ

Ролик
натяжителя
ремня ГРМ

РЕМЕНЬ ГРМ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-38

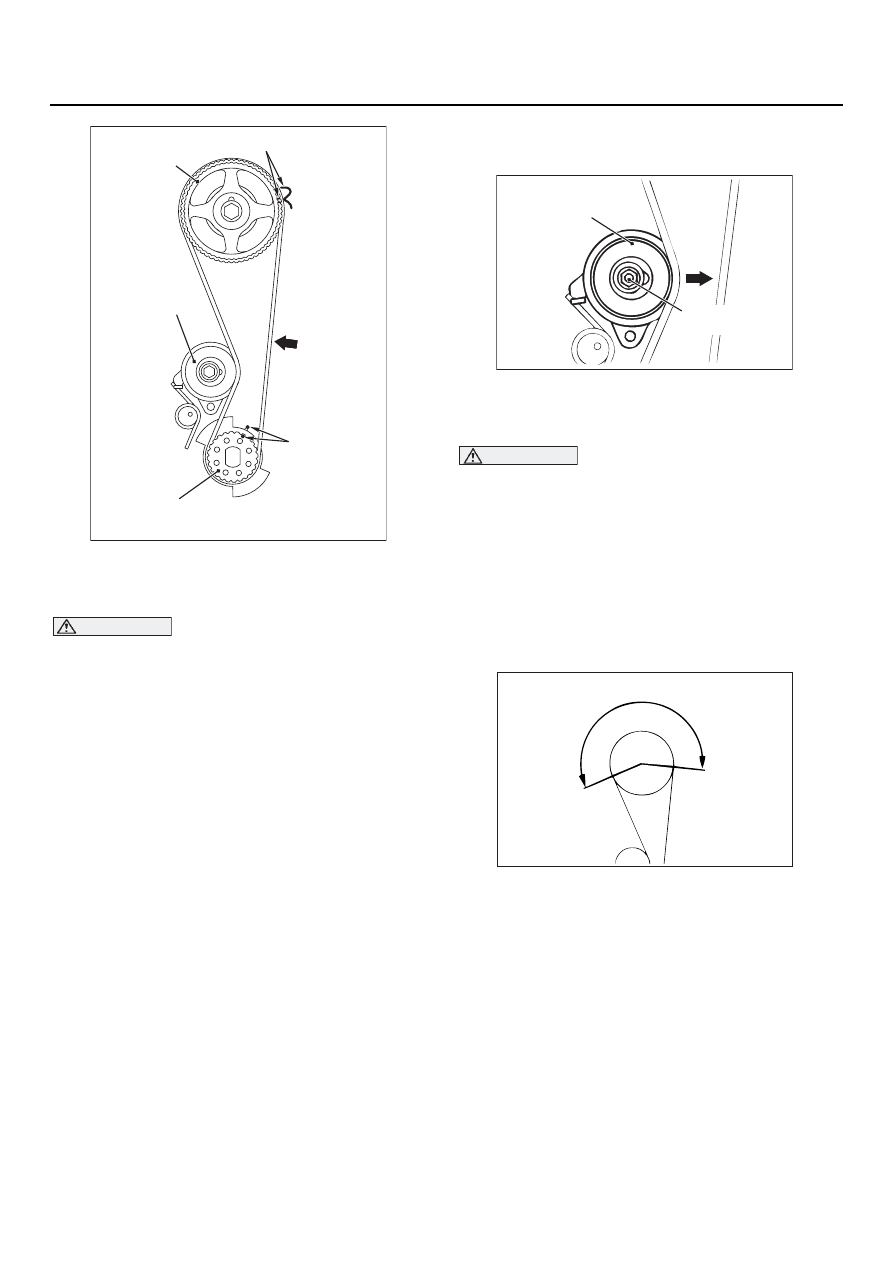

4. Проследите за правильным положением

меток на шестерне коленчатого вала
и на зубчатом колесе распредвала.

ВНИМАНИЕ

Установив ремень ГРМ, приложите усилие
для поворота распределительного вала
против часовой стрелки, чтобы убедиться в
отсутствии слабины ремня и в правильности
положения меток.

5. Установите ремень ГРМ в указанном порядке,

обращая внимание на то, чтобы его ведущая
ветвь не была прослаблена.
(1) Ведущая шестерня коленчатого вала
(2) Зубчатое колесо распредвала
(3) Натяжитель ремня ГРМ

>>B<< РЕГУЛИРОВКА НАТЯЖЕНИЯ
РЕМНЯ ГРМ

1. Ослабьте болт крепления натяжителя на

1/2G1/4 оборота, чтобы пружина натянула
ремень.

ВНИМАНИЕ

Поскольку целью этого этапа является
выборка слабины ведущей ветви ремня
под действием сопротивления со стороны
распредвала, не проворачивайте
коленчатый вал больше, чем это нужно.
Запрещается поворачивать коленчатый вал
против часовой стрелки.

2. Поверните коленчатый вал на два оборота

и повторно проверьте положение меток
на обоих зубчатых колёсах.

3. Проверив метки, проверьте также зацеплеG

ние ремня в секторе А, указанном на рисунке:
зубья ремня должны входить во впадины
колеса. Закрепите натяжитель ремня ГРМ.

Величина момента затяжки: 23

±

 3 Н

⋅

м

AC203514 AC

Установочная метка

Ведущая ветвь
ремня ГРМ

Установочные
метки

Ведущая шестерня ГРМ

Ролик натяжителя
ремня ГРМ

Зубчатое колесо
распредвала

AC203515AC

Ролик натяжителя
ремня ГРМ

Болт крепления
ролика натяжителя

AC203516 AC

A

ДВИГАТЕЛЬ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-39

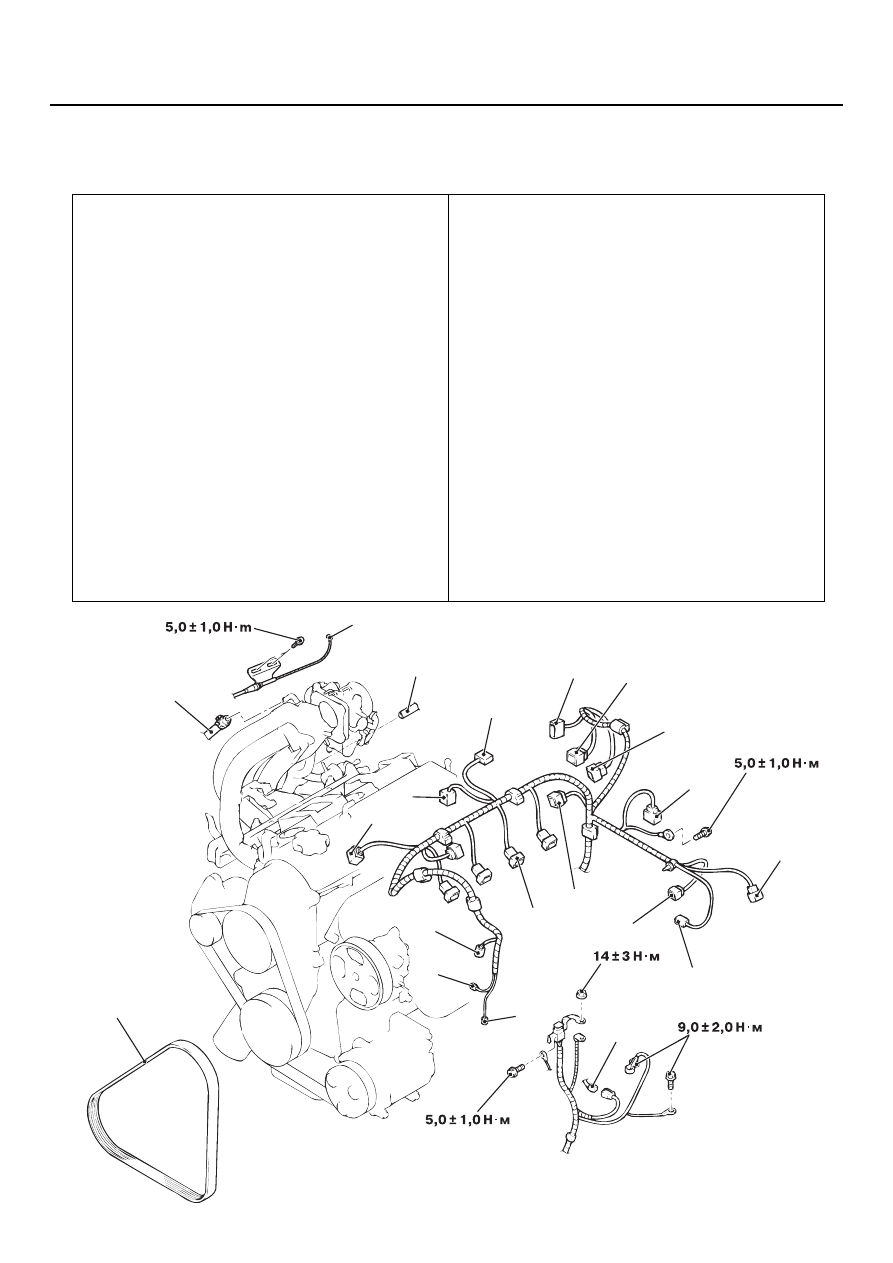

ДВИГАТЕЛЬ

СНЯТИЕ И УСТАНОВКА

M1112001000764

Предварительные операции (перед снятием)

•

Сброс давления в топливной системе (См. главу 13А,
"Операции технического обслуживания,
выполняемые непосредственно на автомобиле",

CTP. 13A-439

).

•

Снятие нижней защиты

•

Слив масла из двигателя (См. главу 12, "Операции
технического обслуживания, выполняемые
непосредственно на автомобиле",

CTP. 12-4

).

•

Слив охлаждающей жидкости из двигателя
(См. главу 14, "Операции технического
обслуживания, выполняемые непосредственно
на автомобиле",

CTP. 14-24

).

•

Снятие капота (См. главу 42,

CTP. 42-5

).

•

Снятие поперечной штанги стоек передней подвески
(См. главу 42,

CTP. 42-10

).

•

Снятие воздушного фильтра (См. главу 15,

CTP. 15-3

).

•

Снятие аккумуляторной батареи и площадки
аккумуляторной батареи

•

Снятие радиатора в сборе (См. главу 14,

CTP. 14-38

).

•

Снятие приёмной секции выпускной трубы
(См. главу 15,

CTP. 15-13

).

Операции, выполняемые после установки

•

Установка приёмной секции выпускной трубы
(См. главу 15,

CTP. 15-13

).

•

Установка радиатора в сборе (См. главу 14,

CTP. 14-38

).

•

Установка аккумуляторной батареи и ее площадки

•

Установка воздушного фильтра (См. главу 15,

CTP. 15-3

).

•

Установка поперечной штанги стоек передней
подвески (См. главу 42,

CTP. 42-10

).

•

Установка капота (См. главу 42,

CTP. 42-5

).

•

Заправка жидкостью системы охлаждения
(См. главу 14, "Операции, выполняемые
на автомобиле",

CTP. 14-24

).

•

Заправка двигателя маслом (См. главу 12,
"Операции, выполняемые на автомобиле",

CTP. 12-4

).

•

Установка нижней защиты

•

Регулировка троса дроссельной заслонки
(См. главу 17, "Операции технического
обслуживания, выполняемые непосредственно
на автомобиле",

CTP. 17-3

).

•

Проверка натяжения ремня привода навесных
агрегатов (См.

CTP. 11A-7

).

•

Проверка герметичности топливной системы

AC302619 AB

16

1

2

3

4

6

5

9

10

11

15

13

12

14

7

8

17

18

19

20
