Mitsubishi Lancer / Lancer Wagon. Руководство - часть 73





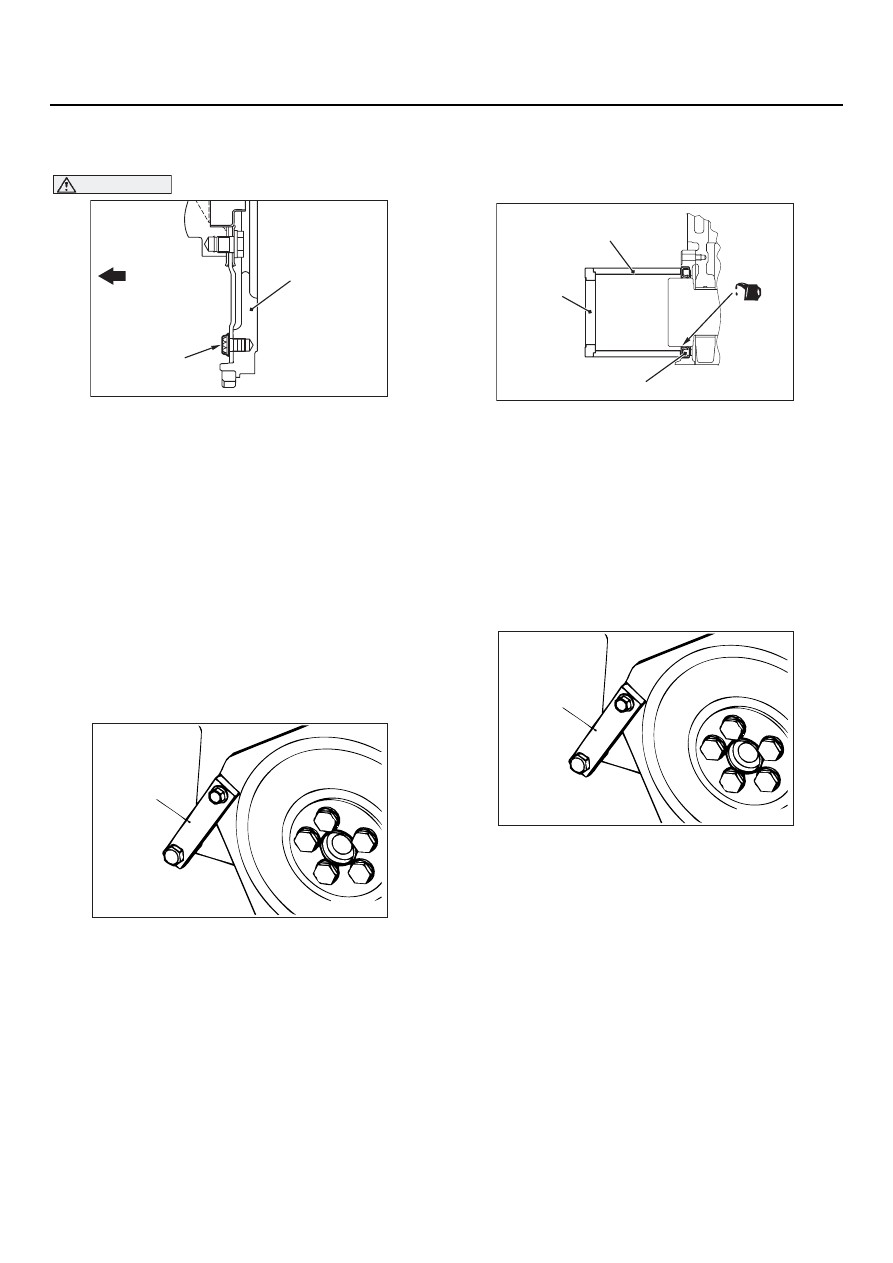

САЛЬНИК КОЛЕНЧАТОГО ВАЛА

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-28

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ

<<A>> СНЯТИЕ КОРОБКИ ПЕРЕДАЧ

ВНИМАНИЕ

На автомобилях с механической коробкой
передач не отворачивайте болт, указанный
стрелкой на рисунке. Если вывернуть
указанный болт, то произойдёт
разбалансировка маховика и он будет
повреждён.
См. главу 22A, "Коробка передач",

CTP. 22A-15

<Механическая коробка передач>
См. главу 23A, "Коробка передач",

CTP. 23A-186

<Автоматическая коробка передач>

<<B>> БОЛТ КРЕПЛЕНИЯ МАХОВИКА
<МКП>/БОЛТ КРЕПЛЕНИЯ
ВЕДУЩЕГО ДИСКА <АКП>
ОТВОРАЧИВАНИЕ

1. Приспособление MD998781 применяется для

предотвращения проворачивания маховика
<МКП> или ведущего диска <АКП>.

2. Выверните болты крепления маховика

<механическая коробка передач> или
ведущего диска <автоматическая коробка
передач>

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ

>>A<< УСТАНОВКА ЗАДНЕГО
САЛЬНИКА КОЛЕНЧАТОГО ВАЛА

1. Нанесите чистое моторное масло на кромку

сальника по всей её окружности.

2. Для установки сальника применяются

перечисленные ниже приспособления.

Кольцо (MB991032)

Втулка (MB991032)

>>B<< БОЛТ КРЕПЛЕНИЯ ВЕДУЩЕГО
ДИСКА <АКП>/БОЛТ КРЕПЛЕНИЯ
МАХОВИКА <МКП> ВВОРАЧИВАНИЕ

1. Приспособление MD998781 применяется для

предотвращения проворачивания ведущего
диска <АКП> или маховика <МКП>.

2. Затяните болты крепления ведущего диска

<АКП> или маховика <МКП> установленным
моментом.

Величина момента затяжки: 132

±

 5 Н

м

AC300897

Соединительный
болт

Передняя часть
двигателя

AC

Маховик в сборе

AC203487AC

MD998781

AC210440AC

Сальник

MB991033

MB991032

(Моторное
масло)

AC203487AC

MD998781

САЛЬНИК КОЛЕНЧАТОГО ВАЛА

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-29

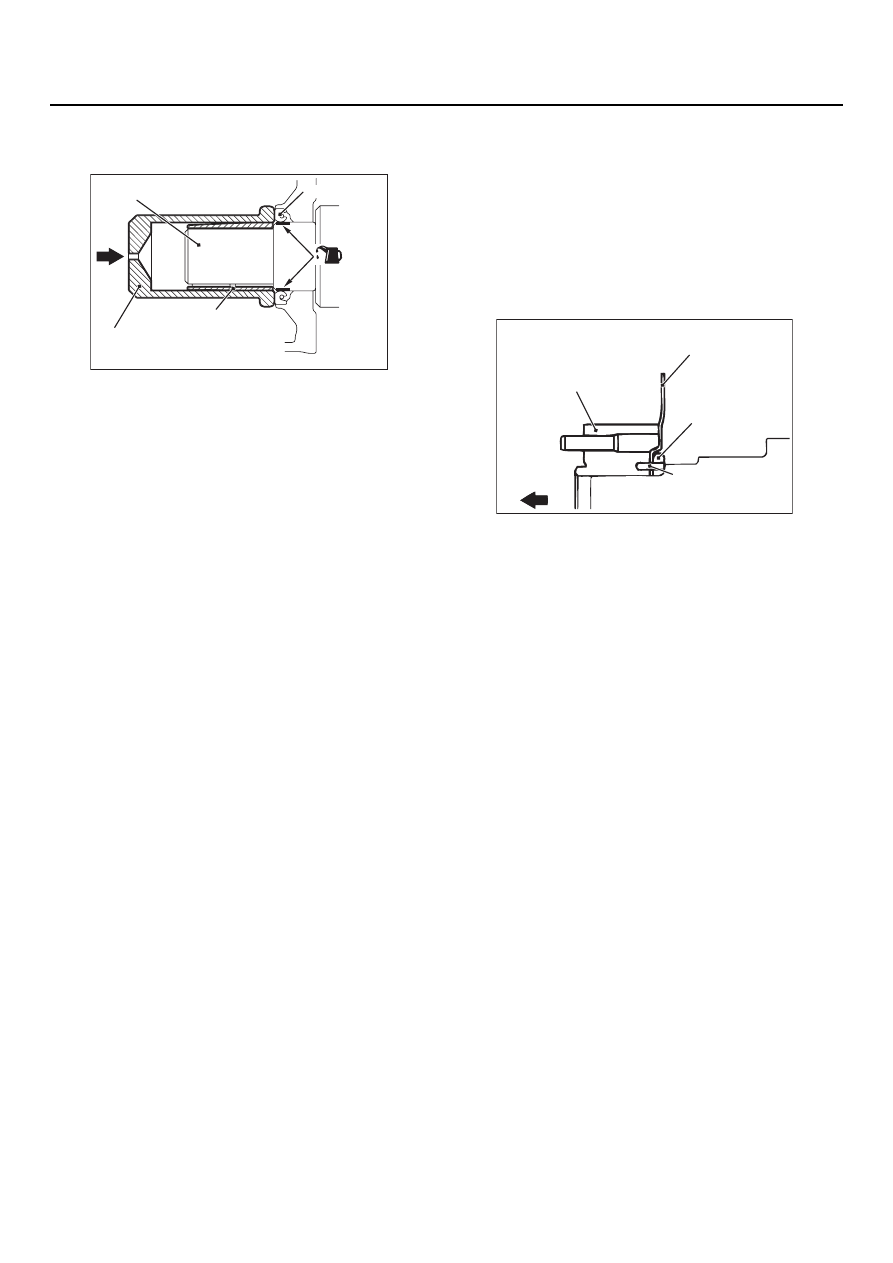

>>C<< УСТАНОВКА ПЕРЕДНЕГО
САЛЬНИКА КОЛЕНЧАТОГО ВАЛА

1. Нанесите чистое моторное масло на кромку

сальника по всей её окружности.

2. Нанесите небольшое количество моторного

масла на внешний диаметр направляющей
оправки MB991962 и наденьте её на носок
коленчатого вала.

3. Используя оправку MD998306, запрессуйте

сальник в гнездо.

>>D<< ДИСТАНЦИОННАЯ ВТУЛКА
ВЕДУЩЕЙ ШЕСТЕРНИ КОЛЕНЧАТОГО
ВАЛА/ИНДУКТИВНАЯ ПЛАСТИНА
ДАТЧИКА ПОЛОЖЕНИЯ
КОЛЕНЧАТОГО ВАЛА / ПУСТОТЕЛЫЕ
ШТИФТЫ ВЕДУЩЕЙ ШЕСТЕРНИ /
УСТАНОВКА ВЕДУЩЕЙ ШЕСТЕРНИ
КОЛЕНЧАТОГО ВАЛА

Установите на коленчатый вал пустотелые
штифты, индуктивную пластину, дистанционную
втулку и ведущую шестерню.

AC102329 AF

MB991962

(Моторное
масло)

(Масло наносится
на внешнюю
поверхность втулки)

Сальник

Коленчатый вал

MD998306

AC203489

Пустотелые штифты

Передняя
часть
двигателя

AC

Ведущая шестерня ГРМ

Индуктивная пластина датчика
положения коленчатого вала

Дистанционная
втулка

ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-30

ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

СНЯТИЕ И УСТАНОВКА

M1112004000688

Предварительные операции (перед снятием)

Сброс давления в топливной системе (См. главу 13А,
"Операции технического обслуживания,
выполняемые непосредственно на автомобиле",

CTP. 13A-439

).

Снятие нижней защиты

Слив масла из двигателя (См. главу 12, "Операции
технического обслуживания, выполняемые
непосредственно на автомобиле",

CTP. 12-4

).

Слив охлаждающей жидкости из двигателя
(См. главу 14, "Операции технического
обслуживания, выполняемые непосредственно на
автомобиле",

CTP. 14-24

).

Снятие воздушного фильтра (См. главу 15,

CTP. 15-3

).

Снятие аккумуляторной батареи и площадки
аккумуляторной батареи

Снятие поперечной штанги стоек передней подвески
(См. главу 42,

CTP. 42-10

).

Операции, выполняемые после установки

Установка поперечной штанги стоек передней
подвески (См. главу 42,

CTP. 42-10

).

Установка аккумуляторной батареи и ее площадки

Установка воздушного фильтра (См. главу 15,

CTP. 15-3

).

Заправка жидкостью системы охлаждения (См. главу
14, "Операции, выполняемые на автомобиле",

CTP. 14-24

).

Заправка двигателя маслом (См. главу 12,
"Операции, выполняемые на автомобиле",

CTP. 12-4

).

Установка нижней защиты

Регулировка троса дроссельной заслонки
(См. главу 17, "Операции технического
обслуживания, выполняемые непосредственно
на автомобиле",

CTP. 17-3

).

Проверка герметичности топливной системы

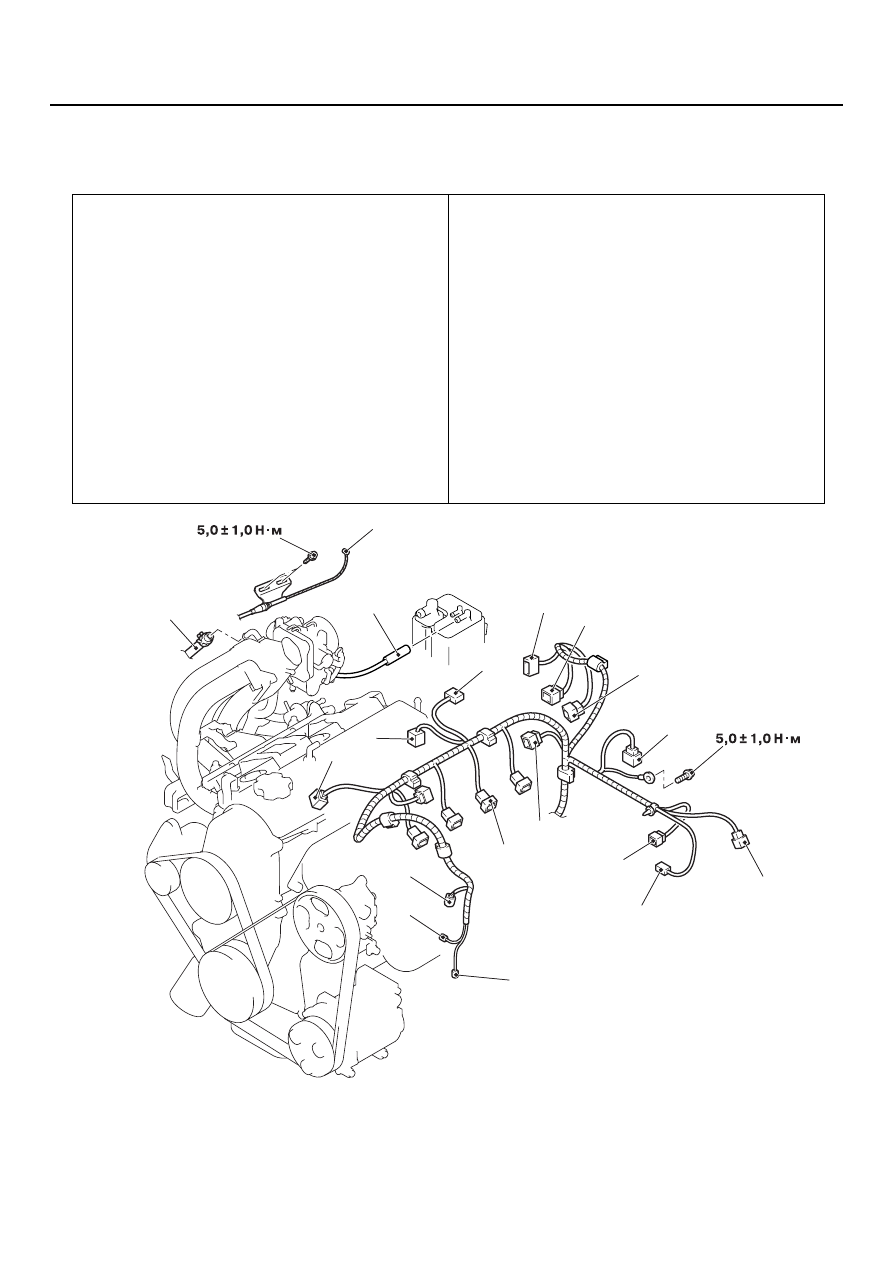

AC302595 AB

1

2

3

17

18

9

10

11

15

13

12

14

4

5

6

8

7

16

ПРОКЛАДКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-31

Последовательность снятия
компонентов

1.

Разъём жгута проводов
компрессора кондиционера
<Автомобили с системой
кондиционирования>

2.

Разъём датчика давления
усилителя рулевого управления

3.

Разъём датчика положения
коленчатого вала

4.

Разъём датчика детонации

5.

Электромагнитный клапан
системы рециркуляции
отработавших газов (EGR)

6.

Датчик абсолютного давления
во впускном коллекторе

7.

Разъём катушки зажигания

8.

Разъём жгута форсунок

9.

Разъём датчика положения
дроссельной заслонки

10. Разъём регулятора холостого

хода

11. Электромагнитный клапан

продувки адсорбера

12. Разъём для указателя

температуры охлаждающей
жидкости

13. Разъём переднего

кислородного датчика

14. Разъём датчика температуры

охлаждающей жидкости

15. Разъём датчика положения

распределительного вала

16. Трос управления дроссельной

заслонкой

17. Шланг вакуумного усилителя

тормозов

18. Шланг системы улавливания

паров бензина

Последовательность снятия
компонентов
