РАСПРЕДВАЛ И МАСЛОСЪЁМНЫЕ КОЛПАЧКИ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-20

РАСПРЕДВАЛ И МАСЛОСЪЁМНЫЕ КОЛПАЧКИ

СНЯТИЕ И УСТАНОВКА

M1112006600233

ВНИМАНИЕ

*Помеченные детали нужно снимать на каждом из цилиндров.

Предварительные операции (перед снятием)

•

Снятие воздухоочистителя и кронштейна крепления
воздухоочистителя (см. главу 15,
"Воздухоочиститель",

CTP. 15-3

).

•

Снятие аккумуляторной батареи и площадки
аккумуляторной батареи

•

Снятие катушек зажигания (См. главу 16,

CTP. 16-41

).

Операции, выполняемые после установки

•

Установка катушек зажигания (См. главу 16,

CTP. 16-41

).

•

Установка аккумуляторной батареи и ее площадки

•

Установка воздухоочистителя и кронштейна
крепления воздухоочистителя (см. главу 15,
"Воздухоочиститель",

CTP. 15-3

).

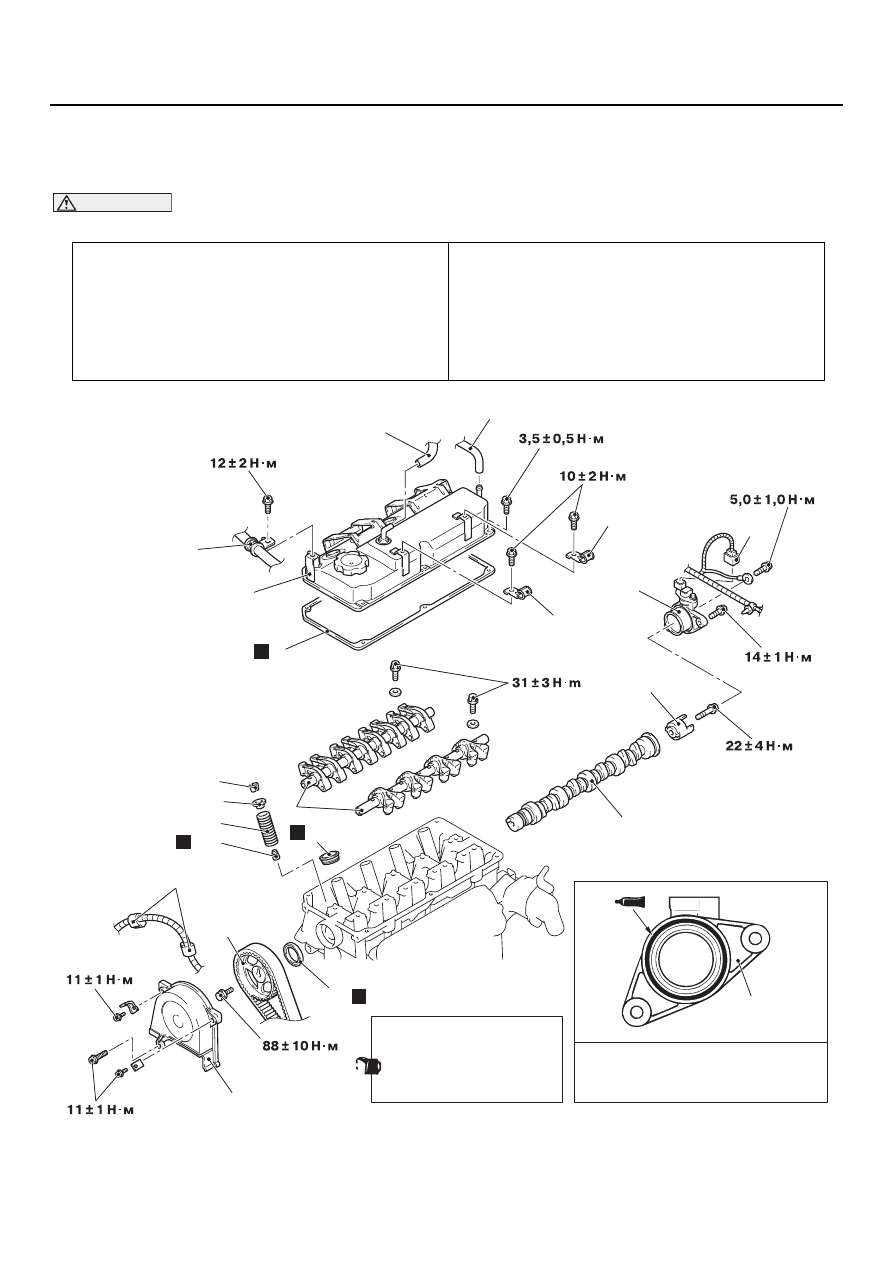

AC302524 AB

15

1

2

3

6

7

13

8

11

10

12

16

17

15

14

Н

Н

Н

18*
19*
20*
21*

Н

Перед сборкой нужно
смазать моторным
маслом все движущиеся
детали.

Герметик: оригинальный
герметик MITSUBISHI  MD970389
или равноценный

5

4

9

РАСПРЕДВАЛ И МАСЛОСЪЁМНЫЕ КОЛПАЧКИ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-21

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ

<<A>> СНЯТИЕ ЗУБЧАТОГО КОЛЕСА
РАСПРЕДВАЛА

ВНИМАНИЕ

Поворачивайте коленчатый вал только
по часовой стрелке.

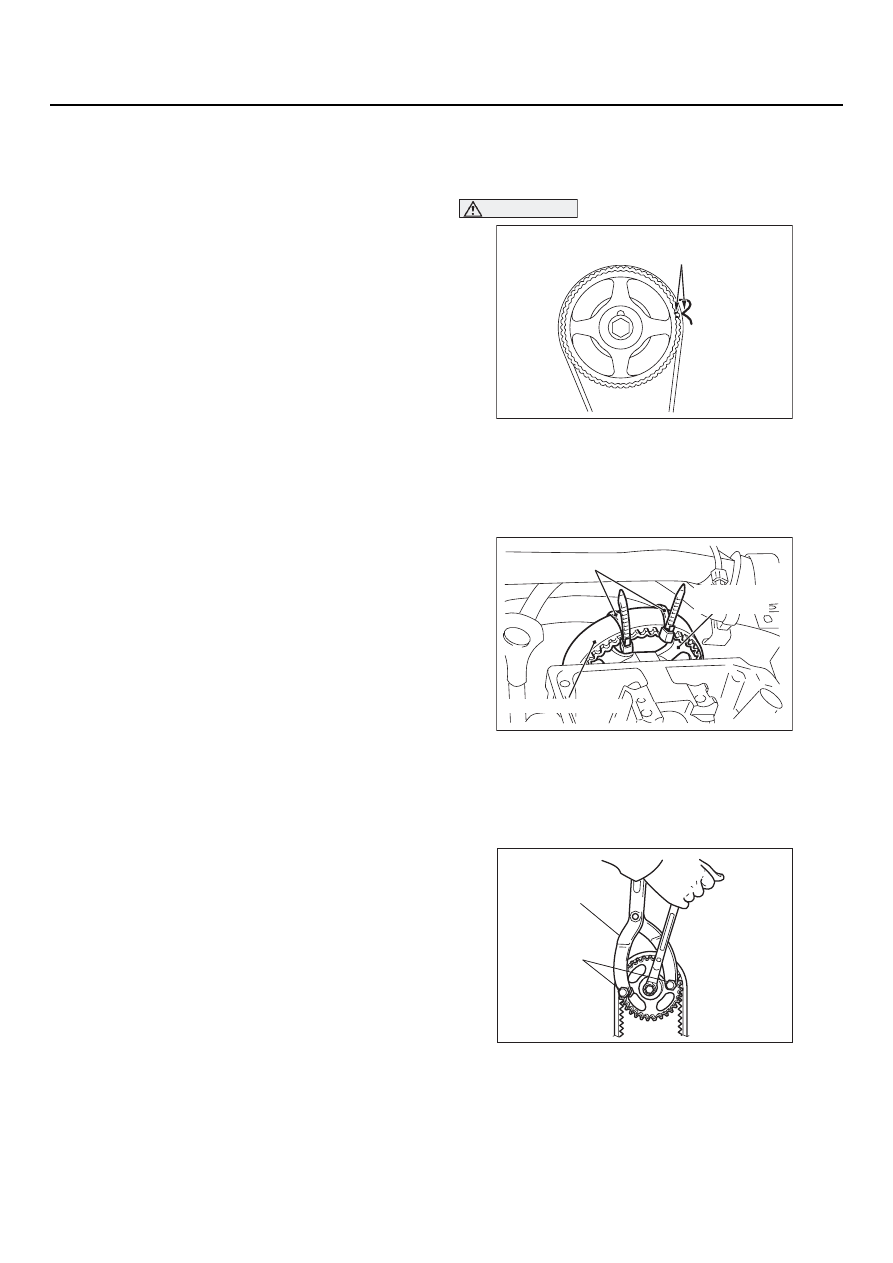

1. Вращая коленчатый вал по часовой стрелке,

установите ВМТ первого цилиндра (конец
хода сжатия).

2. Чтобы сохранить положение ремня

относительно зубчатого колеса (сохранить
регулировку фаз газораспределения),
закрепите ремень на колесе пластиковыми
хомутами.

3. Чтобы предотвратить вращение зубчатого

колеса, воспользуйтесь перечисленными
ниже приспособлениями.

•

Вилка для стопорения шестерни (MB990767)

•

Болты для закрепления стопорящей вилки
(MD998719)

Последовательность снятия
распредвала

1.

Шланг сапуна клапанной
крышки

2.

Шланг системы принудительной
вентиляции картера (PCV)

3.

Кронштейн крепления шланга
нагнетательного контура насоса
гидроусилителя

4.

Кронштейн троса управления
дроссельной заслонкой

5.

Кронштейн троса управления
дроссельной заслонкой
<автомобили с правосторонним
рулевым управлением>

6.

Клапанная крышка

7.

Прокладка клапанной крышки

8.

Уплотнитель гнезда свечи
зажигания

9.

Хомут крепления жгута
проводов системы управления

10. Верхняя передняя крышка

ремня ГРМ

<<А>> >>F<<

11. Зубчатое колесо распредвала

>>E<<

12. Сальник распредвала

<<В>> >>D<<

13. Ось коромысел с коромыслами

и компенсаторами

14. Разъём датчика положения

распределительного вала

15. Датчик положения распредвала

с кронштейном датчика

16. Задающая втулка датчика

положения распредвала

17. Распредвал

Последовательность снятия
маслосъёмных колпачков

1.

Шланг сапуна клапанной
крышки

2.

Шланг системы принудительной
вентиляции картера (PCV)

3.

Кронштейн крепления шланга
нагнетательного контура насоса
гидроусилителя

4.

Кронштейн троса управления
дроссельной заслонкой

5.

Кронштейн троса управления
дроссельной заслонкой
<автомобили с правосторонним
рулевым управлением>

6.

Клапанная крышка

7.

Прокладка клапанной крышки

<<В>> >>D<<

13. Ось коромысел с коромыслами

и компенсаторами

<<С>> >>С<<

18. Сухари верхней тарелки

клапанной пружины

19. Тарелка клапанной пружины

>>В<<

20. Клапанная пружина

>>А<<

21. Маслосъёмный колпачок

AC208877AC

Установочная метка

AC210983AC

Пластиковые хомуты

Зубчатое колесо
распредвала

Ремень привода ГРМ

AC100302

MD998719

MB990767

AB

РАСПРЕДВАЛ И МАСЛОСЪЁМНЫЕ КОЛПАЧКИ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-22

ВНИМАНИЕ

Запрещается вращать коленчатый вал
после снятия зубчатого колеса
распредвала.

4. Снимите зубчатое колесо вместе

с закреплённым на нём ремнём.

<<B>> СНЯТИЕ ОСИ КОРОМЫСЕЛ
С КОРОМЫСЛАМИ И
КОМПЕНСАТОРАМИ В СБОРЕ

Перед тем как снимать ось коромысел в сборе
с коромыслами и компенсаторами, закрепите
компенсаторы приспособлениями MD998443,
чтобы компенсаторы остались на месте
(см. рисунок).

<<C>> СНЯТИЕ СУХАРЕЙ ТАРЕЛКИ
КЛАПАННОЙ ПРУЖИНЫ
(РАССУХАРИВАНИЕ)

ВНИМАНИЕ

Перед рассухариванием выставляйте
поршень соответствующего цилиндра
в ВМТ. Если поршень не находится
положении ВМТ, то клапан может
провалиться в цилиндр.
Сжав клапанную пружину рассухаривателем
MD998772, снимите сухарики.

NOTE: Положение рассухаривателя на впускных
и выпускных клапанах различно.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ

>>A<< УСТАНОВКА
МАСЛОСЪЁМНОГО КОЛПАЧКА

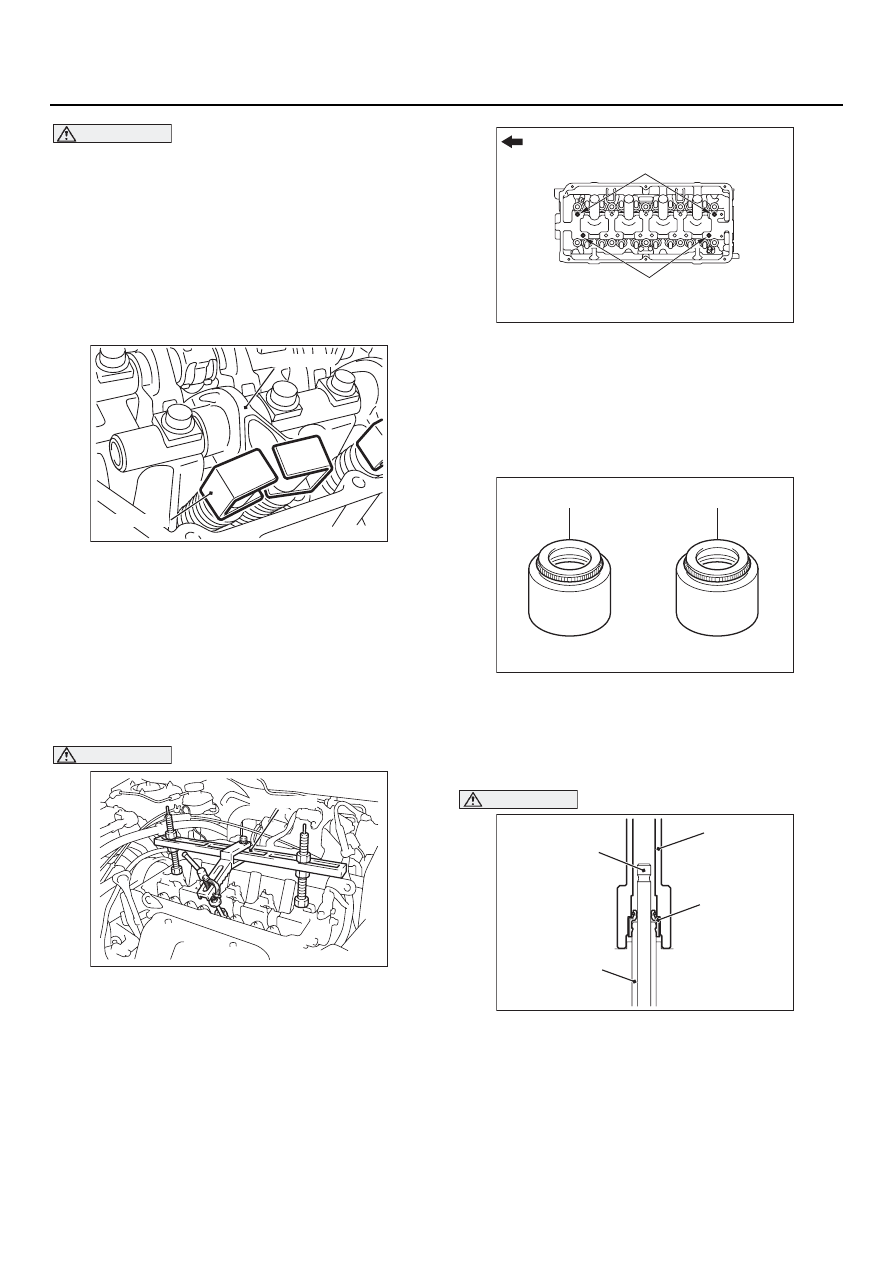

1. Маслосъёмные колпачки впускных

и выпускных клапанов отличаются своим
цветом.

2. Смажьте колпачки небольшим количеством

моторного масла.

ВНИМАНИЕ

•

Повторное использование колпачков
не допускается.

•

Для установки колпачков применяется
оправка MB991671. Неправильная
установка колпачка может привести
к прорыву масла по стержню клапана.

3. Используя стержень клапана в качестве

пилота, наденьте колпачок на направляющую
втулку клапана при помощи оправки
MB991671.

AC302525 AB

MD998443

Коромысло

AC208453 AC

MD998772

AC208452 AC

 : Передняя часть двигателя

Опорные точки со стороны выпуска

Опорные точки со стороны впуска

AC201542 AB

На выпускной клапан

На впускной клапан

Серый

Серый с зелёным

AC107414AF

MB991671

Клапан

Маслосъёмный
колпачок

Направляющая
втулка клапана

РАСПРЕДВАЛ И МАСЛОСЪЁМНЫЕ КОЛПАЧКИ

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-23

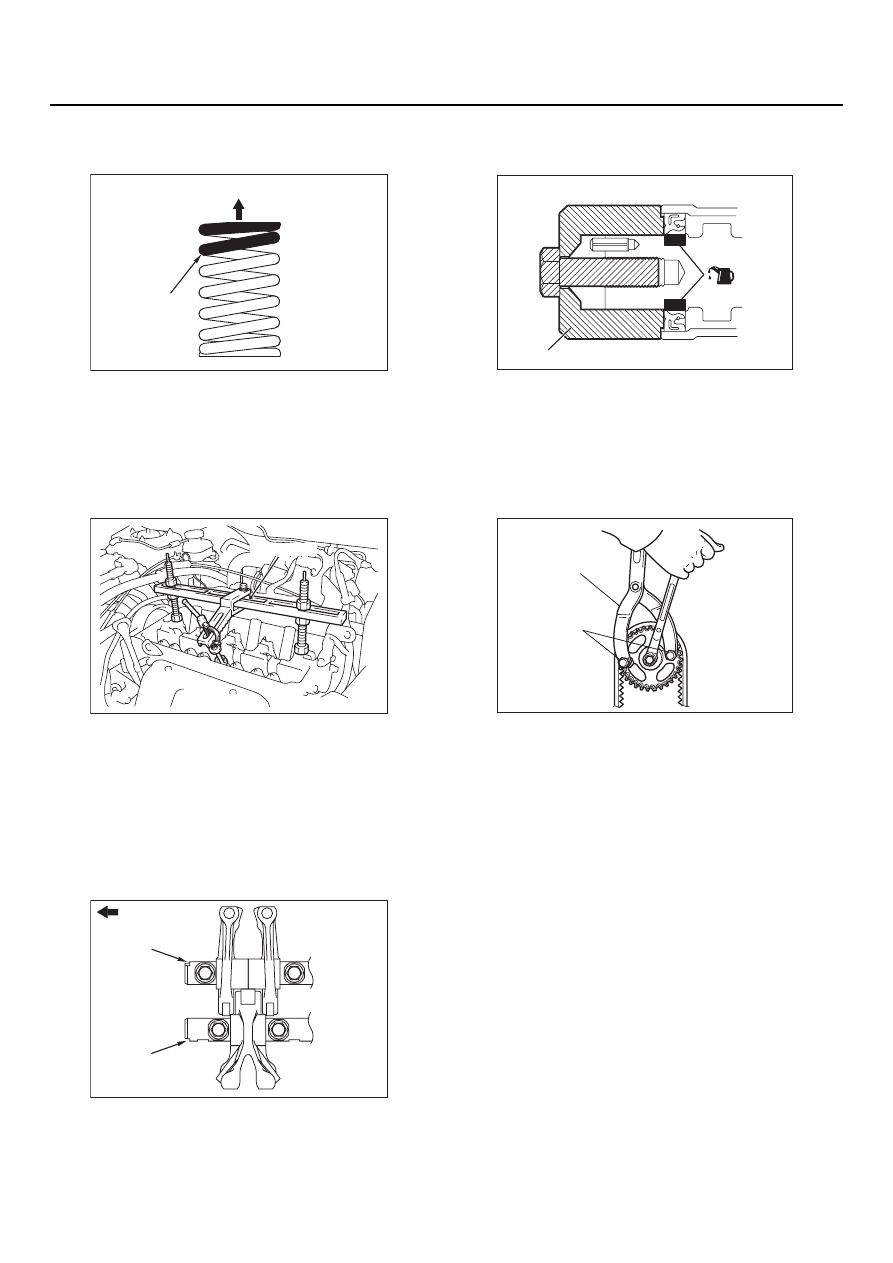

>>B<< УСТАНОВКА КЛАПАННОЙ
ПРУЖИНЫ

Цветная маркировка клапанной пружины
должна быть обращена к коромыслу (вверх).

>>C<< УСТАНОВКА СУХАРЕЙ
ТАРЕЛКИ КЛАПАННОЙ ПРУЖИНЫ
(ЗАСУХАРИВАНИЕ)

Сжав клапанную пружину рассухаривателем
MD998772, установите сухарики, действуя
также, как и при их снятии. Установите тарелку
клапана.

>>B<< УСТАНОВКА ОСИ КОРОМЫСЕЛ
С КОРОМЫСЛАМИ
И КОМПЕНСАТОРАМИ В СБОРЕ

Разверните коромысловые оси насечками
в указанном направлении и установите оси
в сборе с коромыслами и компенсаторами.

>>E<< УСТАНОВКА САЛЬНИКА
РАСПРЕДВАЛА

1. Смажьте кромки сальника моторным маслом.
2. Используя оправку MD998713, запрессуйте

сальник в гнездо.

>>F<< УСТАНОВКА ЗУБЧАТОГО
КОЛЕСА РАСПРЕДВАЛА

1. Зафиксируйте зубчатое колесо от проворота,

как это было сделано при его снятии.

•

Вилка для стопорения шестерни (MB990767)

•

Болты для закрепления стопорящей вилки
(MD998719)

2. Затяните болт крепления зубчатого колеса

установленным моментом.

Величина момента затяжки: 88

±

 10 Н

⋅

м

AC201453 AB

Направление к коромыслу

Цветная метка

AC208453 AC

MD998772

AC302531AB

: Передняя часть
  двигателя

Насечка

Насечка

AC102323AB

MD998713

AC100302

MD998719

MB990767
