Mitsubishi Lancer / Lancer Wagon. Руководство - часть 40
55
-119
ВОЗДУХОВОДЫ

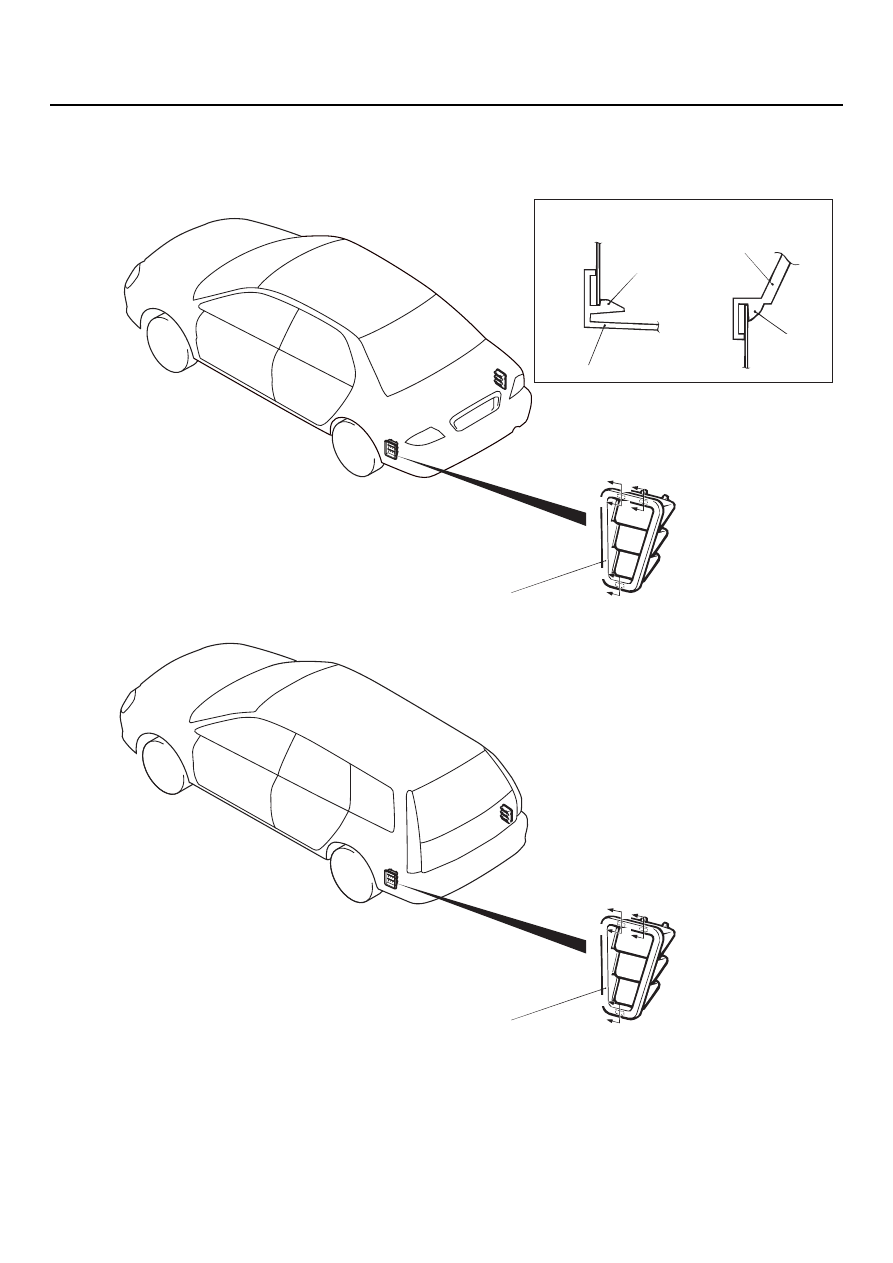

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

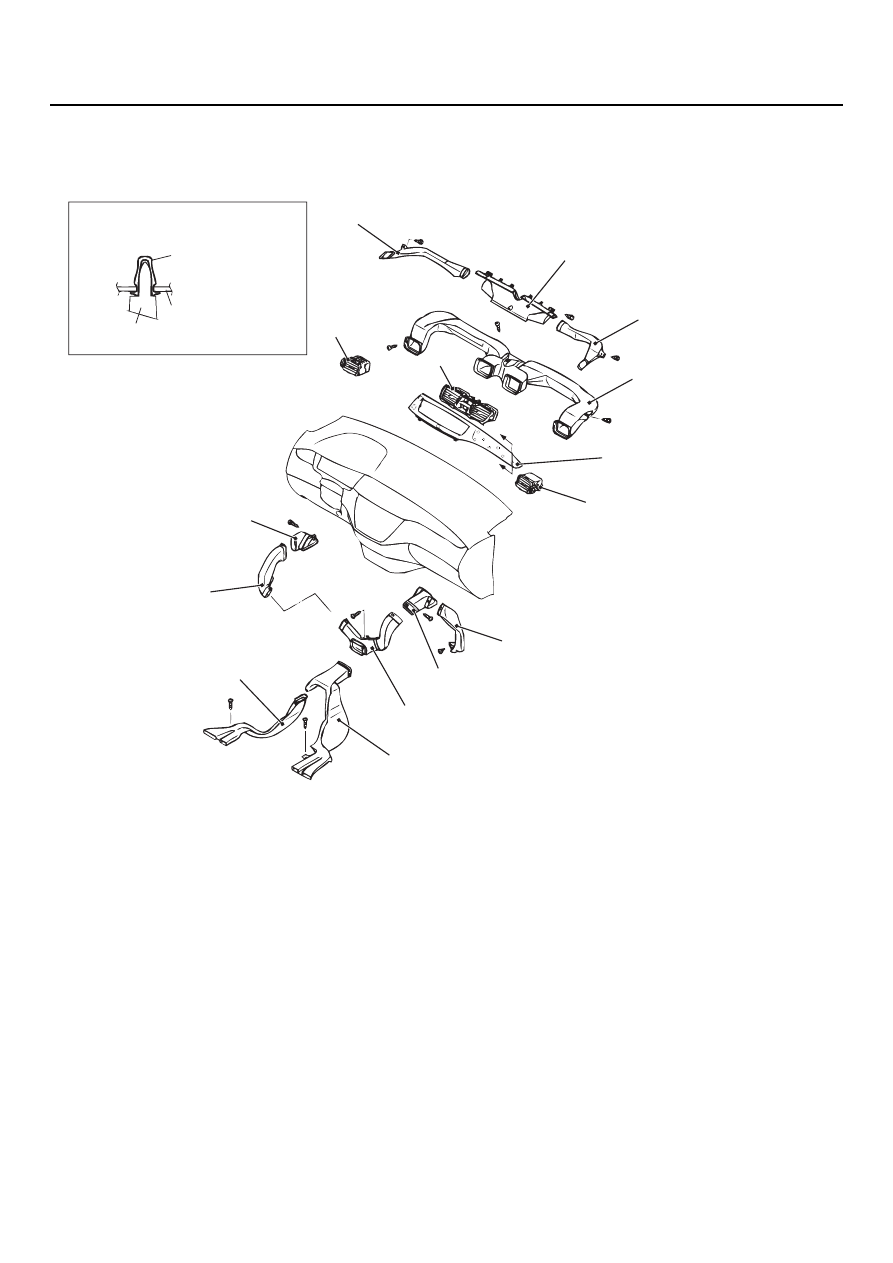

ВОЗДУХОВОДЫ
СНЯТИЕ И УСТАНОВКА
M1553001000101
AC304890
7
8
13
12
11
10
9
3
6
4
5
4
3
2
1
AB
A
A
Зажим
Панель приборов
1
Поперечное сечение AQA
Последовательность снятия
воздуховыпускного патрубка
1.
Центральная панель для выхода
воздуха.
2.
Центральный дефлектор системы
вентиляции.
3.
Боковой дефлектор системы
вентиляции.
Последовательность снятия
направляющей антиоблеQ
денителя и распределительQ
ного патрубка
•
Панель приборов (См. главу 52A,
"Панель приборов",
CTP.52A-2
).
4.
Боковой патрубок
антиобледенителя.
5.
Направляющая антиобледенителя.
6.
Распределительный патрубок.
Последовательность снятия
воздуховода на уровне ног
•
Крышка консоли и перчаточный
ящик (См. главу 52A, "Панель
приборов",
CTP.52A-2
).
7.
Воздуховод на уровне ног
(правая сторона).
8.
Воздуховод заднего отопителя "А"
(правая сторона) верхняя часть.
•
Нижняя крышка (См. главу 52A,
"Панель приборов",
CTP.52A-2
).
9.
Воздуховод на уровне ного
(левая сторона).
