Mitsubishi Lancer / Lancer Wagon. Руководство - часть 39

55

-115

ЛИНИИ ХЛАДАГЕНТА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ЛИНИИ ХЛАДАГЕНТА

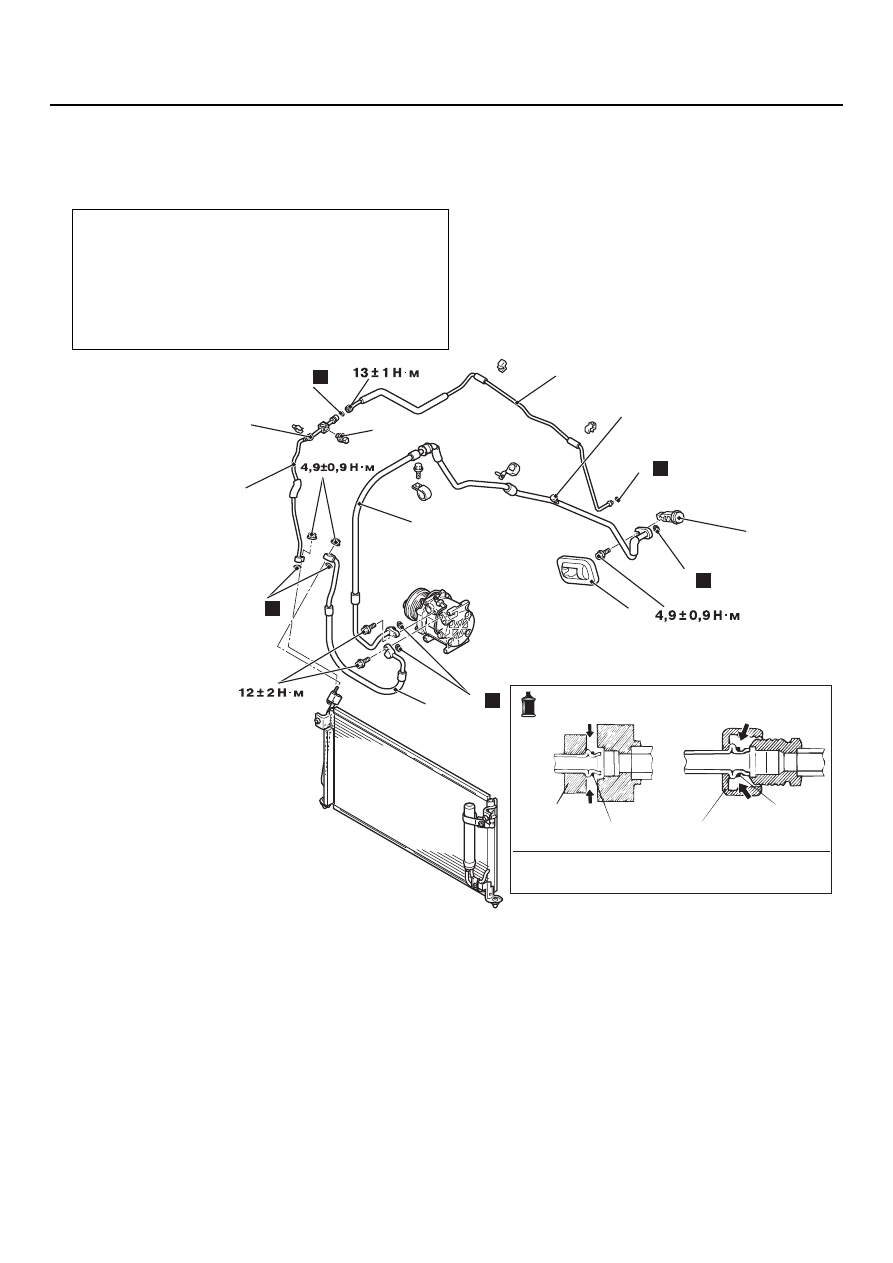

СНЯТИЕ И УСТАНОВКА <Автомобили
с левым расположением органов
управления>

M1552006400402

Дополнительные операции до и после установки

•

Слив и заполнение системы хладагентом
(См.

CTP.55-81

.)

•

Снятие и установка воздухоочистителя (См. главу 15,
"Воздухоочиститель",

CTP.15-3

.)

•

Снятие и установка облицовки радиатора системы
охлаждения (См. главу 51, "Передний бампер",

CTP.51-2

.)

AC304553

1

2

3

4

5

6

7

8

H

H

H

H

H

8

8

8

8

Сервисный клапан
со стороны высокого
давления

Сервисный клапан
со стороны низкого
давления

AB

6

Масло для компрессора кондиционера:
SUN PAG 56

QСоединение трубок

Кольцевая
прокладка

Кольцевая
прокладка

1, 2, 3,
5, 6

Последовательность снятия
деталей

<<A>>

1.

ДатчикQвыключатель двойного
давления.

<<A>>

2.

Трубка "А" жидкой фазы.

<<A>>

3.

Гибкий нагнетательный шланг.

4.

Крышка расширительного
клапана.

<<A>>

>>A<<

5.

Гибкий всасывающий шланг.

<<A>>

>>A<<

6.

Трубка "В" жидкой фазы.

7.

Расширительного клапан.

8.

Кольцевая прокладка.

Последовательность снятия
деталей

55

-116

ЛИНИИ ХЛАДАГЕНТА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> ОТСОЕДИНЕНИЕ
ШЛАНГОВ/ТРУБОК

ВНИМАНИЕ

Поскольку масло компрессора и ресивер
являются сильными адсорбентами влаги,
применяйте плотные (непористые)
материалы для закрывания шлангов
и штуцеров при разборке системы.
Для предотвращения попадания посторонних
включений, заглушите все отверстия конденQ
сора, компрессора, и штуцеры расширительQ
ного клапана.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>А<< УСТАНОВКА ВСАСЫВАЮЩЕГО
ШЛАНГА

При замене всасывающего шланга, заполните
его соответствующим количеством компресQ
сорного масла, после чего установите шланг
на место.

Масло для компрессора: SUN PAG 56
Количество: Всасывающий шланг

10 cм

3

55

-117

ЛИНИИ ХЛАДАГЕНТА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

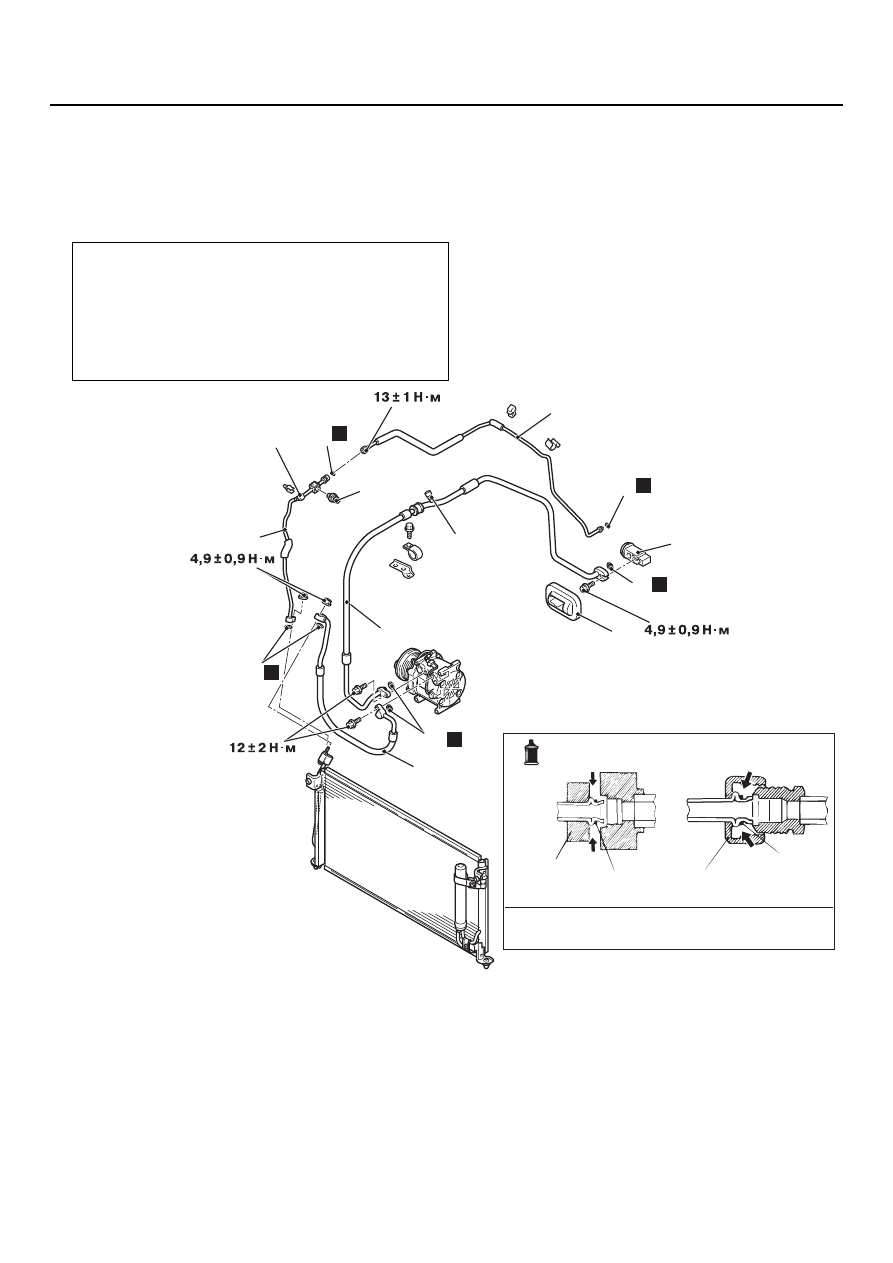

СНЯТИЕ И УСТАНОВКА <Автомобили
с правым расположением органов
управления>

M1552006400413

Дополнительные операции до и после установки

•

Слив и заполнение системы хладагентом
(См.

CTP.55-81

).

•

Снятие и установка воздухоочистителя (См. главу 15,
"Воздухоочиститель",

CTP.15-3

).

•

Снятие и установка облицовки радиатора системы
охлаждения (См. главу 51, "Передний бампер",

CTP.51-2

).

AC304554

1

2

3

4

5

6

7

8

H

8

H

8

H

H

8

8

H

Сервисный клапан
со стороны низкого
давления

Сервисный клапан
со стороны высокого
давления

AB

6

Масло для компрессора кондиционера:
SUN PAG 56

QСоединение трубок

Кольцевая

прокладка

Кольцевая

прокладка

1, 2, 3,
5, 6

Последовательность снятия
деталей

<<A>>

1.

ДатчикQвыключатель двойного
давления.

<<A>>

2.

Трубка "А" жидкой фазы.

<<A>>

3.

Гибкий нагнетательный шланг.

4.

Крышка расширительного
клапана.

<<A>>

>>A<<

5.

Гибкий всасывающий шланг.

<<A>>

>>A<<

6.

Трубка "В" жидкой фазы.

7.

Расширительного клапан.

8.

Кольцевая прокладка.

Последовательность снятия
деталей

55

-118

ЛИНИИ ХЛАДАГЕНТА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> ОТСОЕДИНЕНИЕ
ШЛАНГОВ/ТРУБОК

ВНИМАНИЕ

Поскольку масло компрессора и ресивер
являются сильными адсорбентами влаги,
применяйте плотные (непористые)
материалы для закрывания шлангов
и штуцеров при разборке системы.
Для предотвращения попадания посторонних
включений, заглушите все отверстия конденQ
сора, компрессора, и штуцеры расширительQ
ного клапана.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>А<< УСТАНОВКА ВСАСЫВАЮЩЕГО
ШЛАНГА

При замене всасывающего шланга, заполните
его соответствующим количеством компресQ
сорного масла, после чего установите шланг
 на место.

Масло для компрессора: SUN PAG 56
Количество: Всасывающий шланг

10 cм

3
