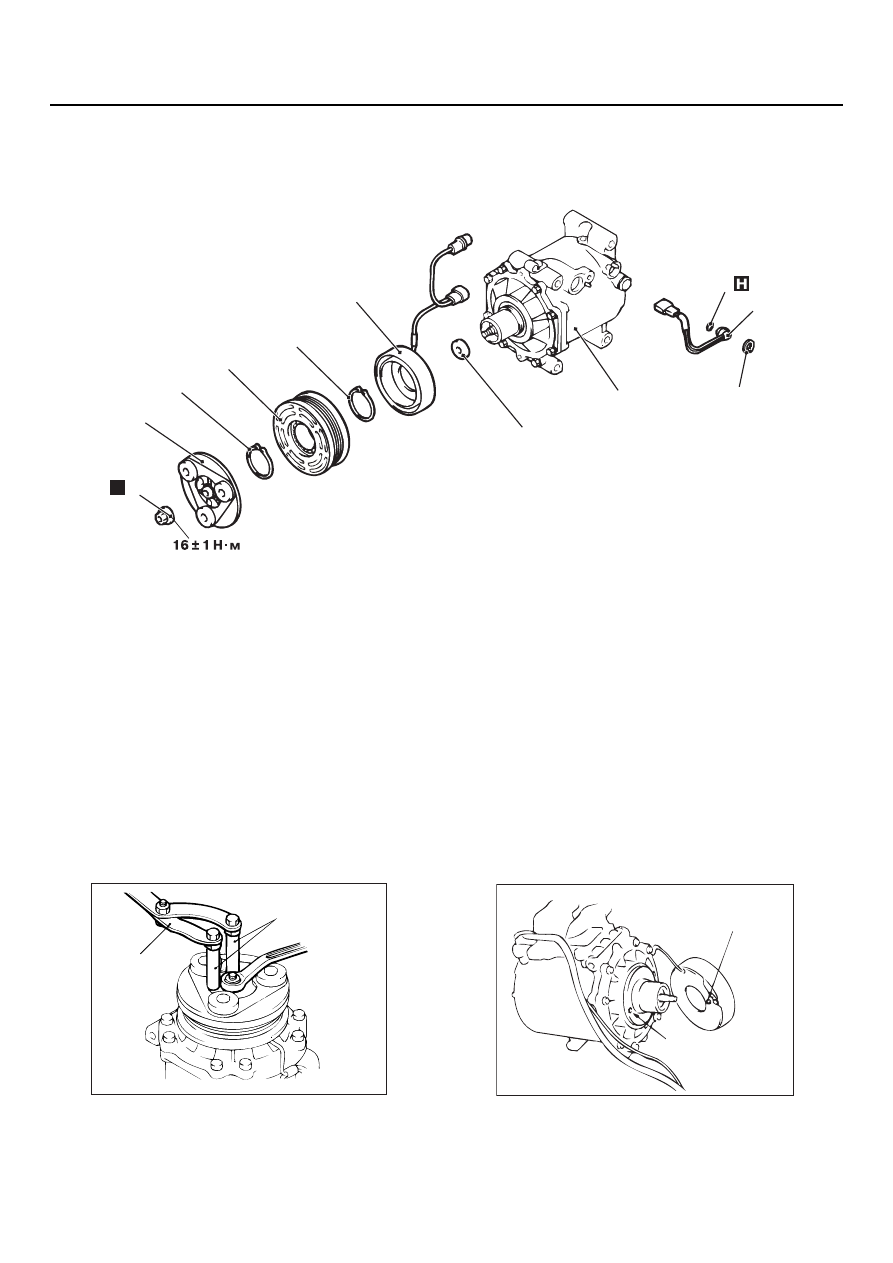

55

-111

КОМПРЕССОР В СБОРЕ И ШКИВ НАТЯЖИТЕЛЯ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

РАЗБОРКА И СБОРКА

M1552004600660

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> ОТВОРАЧИВАНИЕ
САМОКОНТРЯЩЕЙСЯ ГАЙКИ

Для того чтобы отвернуть самоконтрящуюся
гайку, используйте специальный инструмент.

•

Специальный гаечный ключ (MB991367)

•

Штифт (MB991386)

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< КРЕПЛЕНИЕ ОБМОТКИ
ВОЗБУЖДЕНИЯ

Расположите на одной линии отверстие
на корпусе компрессора с выступом обмотки
возбуждения и соедините их.

AC100630

H

10

4

6

7

8

9

5

1

2

AB

3

11

Последовательность снятия
температурного
датчикаQвыключателя

1.

Пружинящее стопорное кольцо.

2.

Температурный
датчикQвыключатель.

3.

Кольцевая прокладка.

Разборка электромагнитной
муфты компрессора

>>D<<

•

Регулировка воздушного зазора.

<<A>> >>C<<

4.

Самоконтрящаяся гайка.

5.

Ротор.

>>B<<

6.

Пружинящее стопорное кольцо.

7.

Ротор.

8.

Пружинящее стопорное кольцо.

>>A<<

9.

Обмотка возбуждения.

10. Регулировочная прокладка.
11. Компрессор кондиционера.

AC100633AB

MB991386

MB991367

AC100634 AB

Выступ обмотки
возбуждения

Отверстие на корпусе
компрессора

55

-112

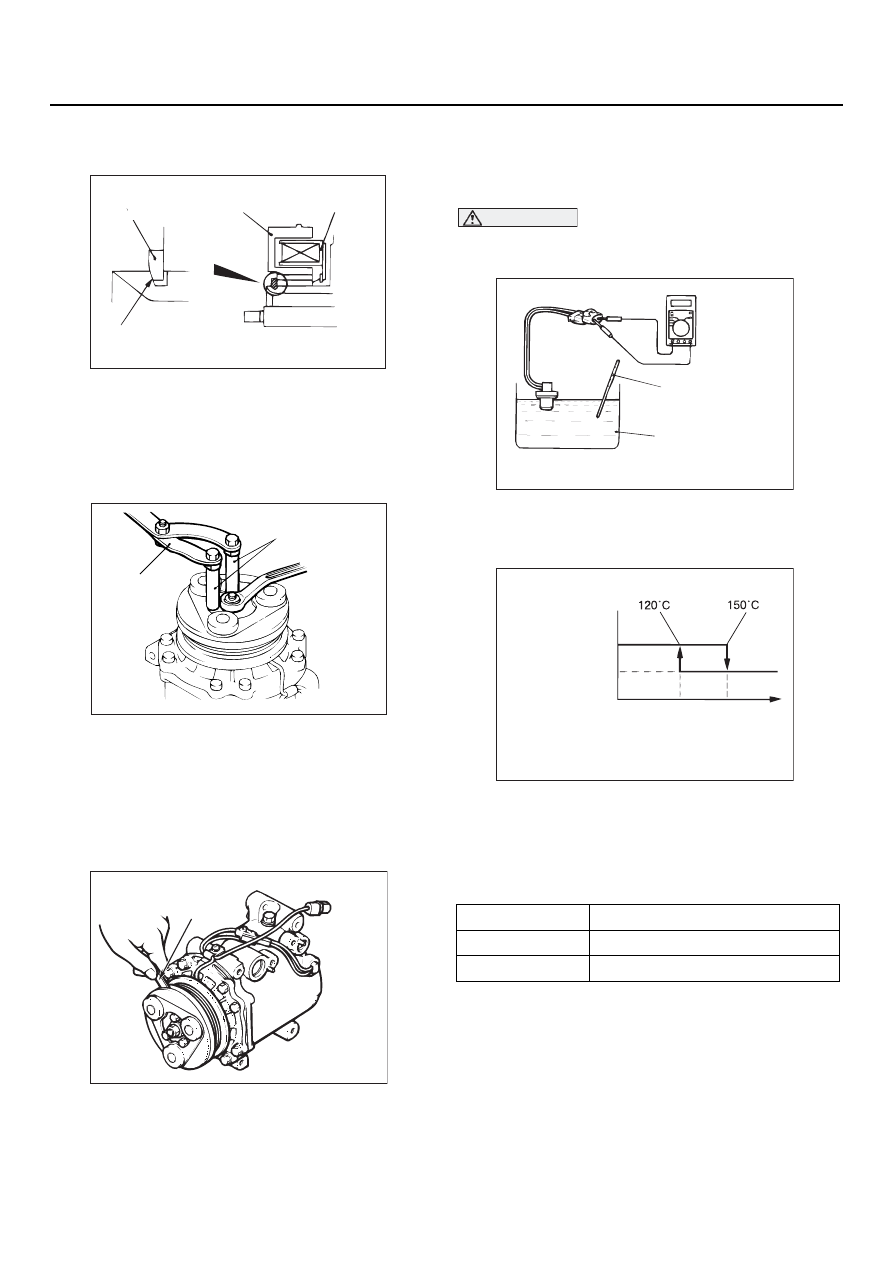

КОМПРЕССОР В СБОРЕ И ШКИВ НАТЯЖИТЕЛЯ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

>>B<< УСТАНОВКА ПРУЖИНЯЩЕГО
СТОПОРНОГО КОЛЬЦА

При помощи специальных клещей, закрепите
кольцо так, чтобы его коническая часть была
ориентирована наружу.

>>С<< УСТАНОВКА
САМОКОНТРЯЩЕЙСЯ ГАЙКИ

Для того чтобы отвернуть самоконтрящуюся
гайку, используйте специальный инструмент.

•

Специальный гаечный ключ (MB991367)

•

Штифт (MB991386)

>>D<< РЕГУЛИРОВАНИЕ
ВОЗДУШНОГО ЗАЗОРА

Проверьте соответствие норме воздушного
зазора электромагнитной муфты компрессора.
Если зазор не находится в установленных
пределах, то его необходимо отрегулировать
с помощью прокладки.

Номинальное значение: 0,3

−

 0,5 мм

ПРОВЕРКА

M1552014300950

ДАТЧИКQВЫКЛЮЧАТЕЛЬ
ТЕМПЕРАТУРЫ ХЛАДАГЕНТА

ВНИМАНИЕ

Не нагревайте датчикQвыключатель больше
чем необходимо.

1. Погрузите металлическую часть датчика Q

выключателя в моторное масло и нагрейте
его от постороннего источника тепла.

2. Когда температура масла достигнет

номинального значения, проверьте наличие /
отсутствие проводимости датчика Q
выключателя.

Номинальное значение:

NOTE: Когда температура масла достигла
150

°

C или выше, проводимость датчика

отсутствует, сопротивление датчика не
превысит 2 Ом, пока температура масла
не опустится до 120

°

C или ниже.

AC001412

Ротор

Обмотка электроQ
магнитной муфты

Коническая
часть кольца

AB

Пружинящее
стопорное кольцо

AC100633AB

MB991386

MB991367

AC100637AB

Плоский щуп

Показатель

Температура

Не более 2 Ом

Чуть ниже 150

°

C

Обрыв цепи

150

°

C и выше

AC100787

Термометр

Моторное масло

AB

AC100810

Цепь замкнута

Цепь разомкнута

Температура масла

AD

55

-113

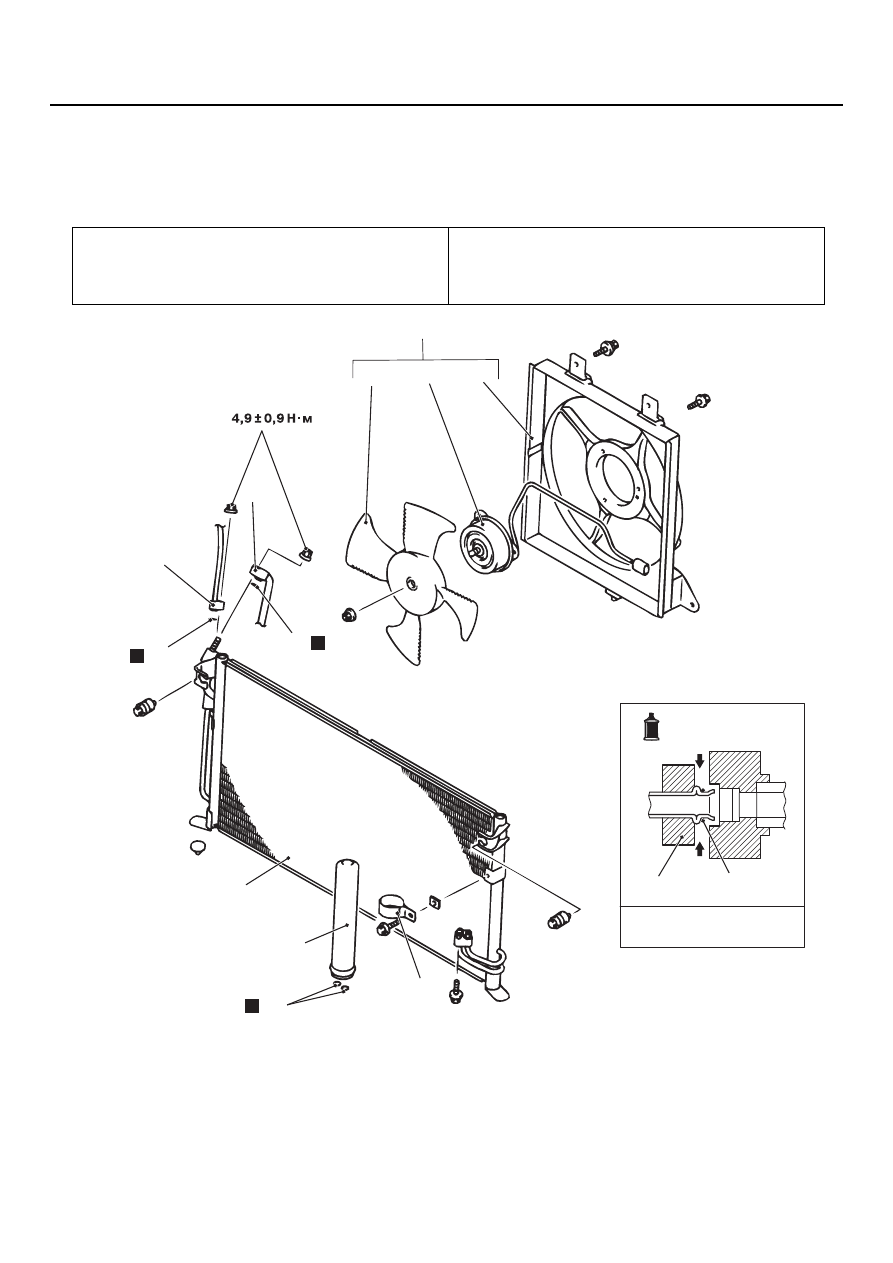

КОНДЕНСОР И ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА КОНДЕНСОРА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

КОНДЕНСОР И ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА

КОНДЕНСОРА

СНЯТИЕ И УСТАНОВКА

M1552006700384

Дополнительные операции до и после установки

•

Слив и заполнение системы хладагентом
(См. раздел "Заполнение",

CTP.55-81

и "Опорожнение системы",

CTP.55-84

).

•

Снятие и установка крышки воздухоочистителя

и датчика расхода воздуха (См. главу 15,
"Воздухоочиститель",

CTP.15-3

).

AC304889

5, 6

Масло для компрессора
кондиционера: SUN PAG 56

QСоединение трубок

Кольцевая
прокладка

2

5

10

10

6

7

9

8

10

3

4

1

H

H

H

AB

Последовательность снятия
кожуха вентилятора

1.

Кожух вентилятора в сборе.

2.

Вентилятор.

3.

Электродвигатель вентилятора.

4.

Кожух вентилятора.

Последовательность снятия
конденсора

<<A>>

5.

Соединение трубки "В" жидкой
фазы.

<<A>>

6.

Соединение гибкого
всасывающего шланга.

>>A<<

7.

Конденсор в сборе.

8.

Хомут.

9.

Ресивер.

10. Кольцевая прокладка.

55

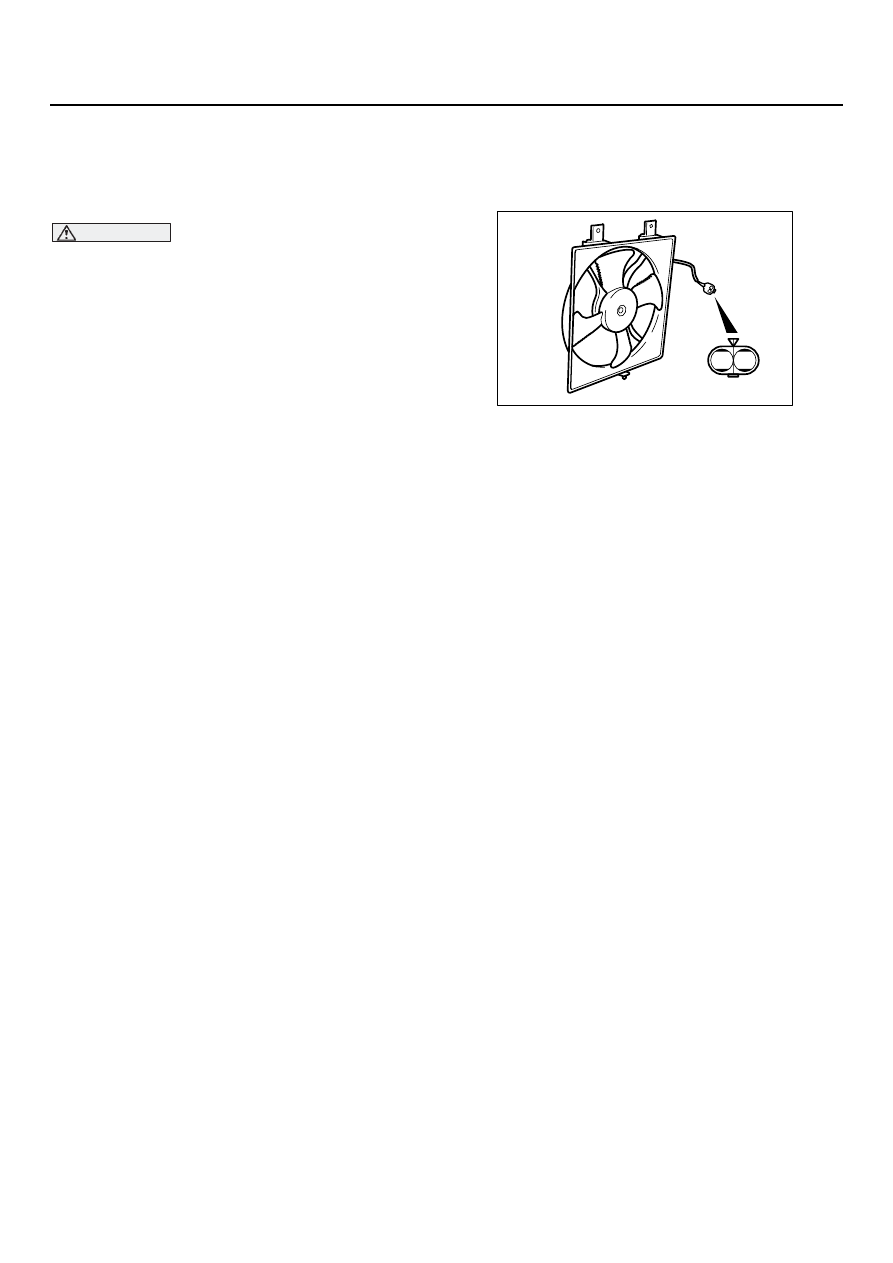

-114

КОНДЕНСОР И ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА КОНДЕНСОРА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> ОТСОЕДИНЕНИЕ ГИБКОГО
ВСАСЫВАЮЩЕГО ШЛАНГА И ТРУБКИ
"А" ЖИДКОЙ ФАЗЫ

ВНИМАНИЕ

Поскольку масло компрессора и ресивер
являются сильными адсорбентами влаги,
применяйте плотные (непористые)
материалы для закрывания шлангов
и штуцеров при разборке системы.
Для предотвращения попадания загрязнений и
других посторонних включений внутрь системы,
закрывайте снятые шланги и штуцеры
конденсора.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА КОНДЕНСОРА

При замене конденсора, залейте соответствуюQ
щее количество компрессорного масла, после
чего установите конденсор на место.
(на автомобиле).

Масло для компрессора: SUN PAG 56
Количество: 15 мл

ПРОВЕРКА

M1552014300961

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ
ВЕНТИЛЯТОРА КОНДЕНСОРА

Проверьте, чтобы убедиться в работоспособQ
ности электродвигателя вентилятора конденQ
сора при подаче напряжения аккумуляторной
батареи на клемму 2 и на клемму 1 "массы"
электродвигателя.

A304852

1

2
