Mitsubishi Lancer / Lancer Wagon. Руководство - часть 33

55

-91

УПРАВЛЕНИЕ ОТОПИТЕЛЕМ И ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

УПРАВЛЕНИЕ ОТОПИТЕЛЕМ И ВЫКЛЮЧАТЕЛЬ

КОНДИЦИОНЕРА

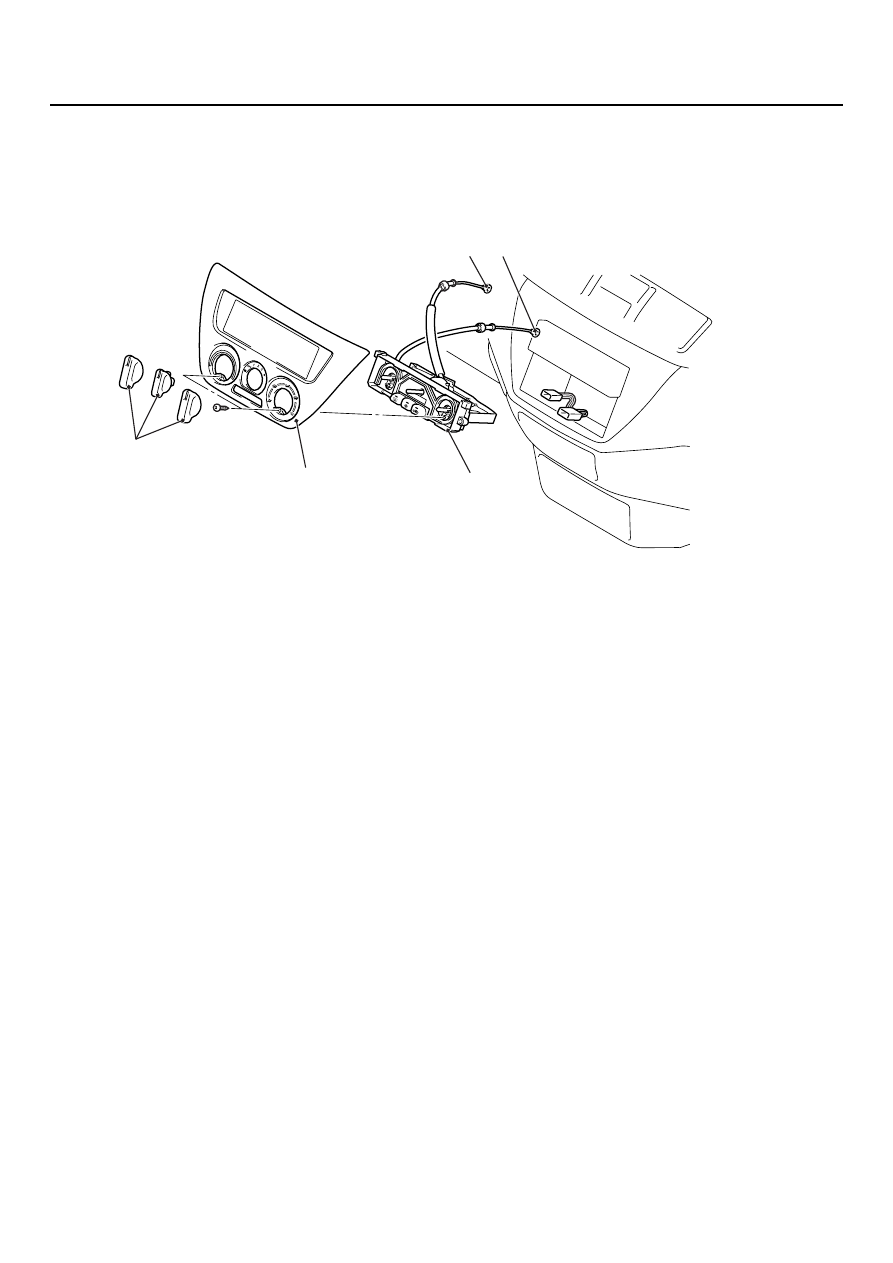

СНЯТИЕ И УСТАНОВКА

M1552002400347

AC304650

1

2

3

4

5

AB

Последовательность снятия
деталей

>>B<<

1.

Соединение троса управления
заслонкой перемешивания
воздуха.

>>A<<

2.

Соединение троса привода
заслонки выбора режима.

3.

Ручки управления.

4.

Центральная панель.

5.

Панель ручного управления
кондиционером в сборе.

Последовательность снятия
деталей

55

-92

УПРАВЛЕНИЕ ОТОПИТЕЛЕМ И ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

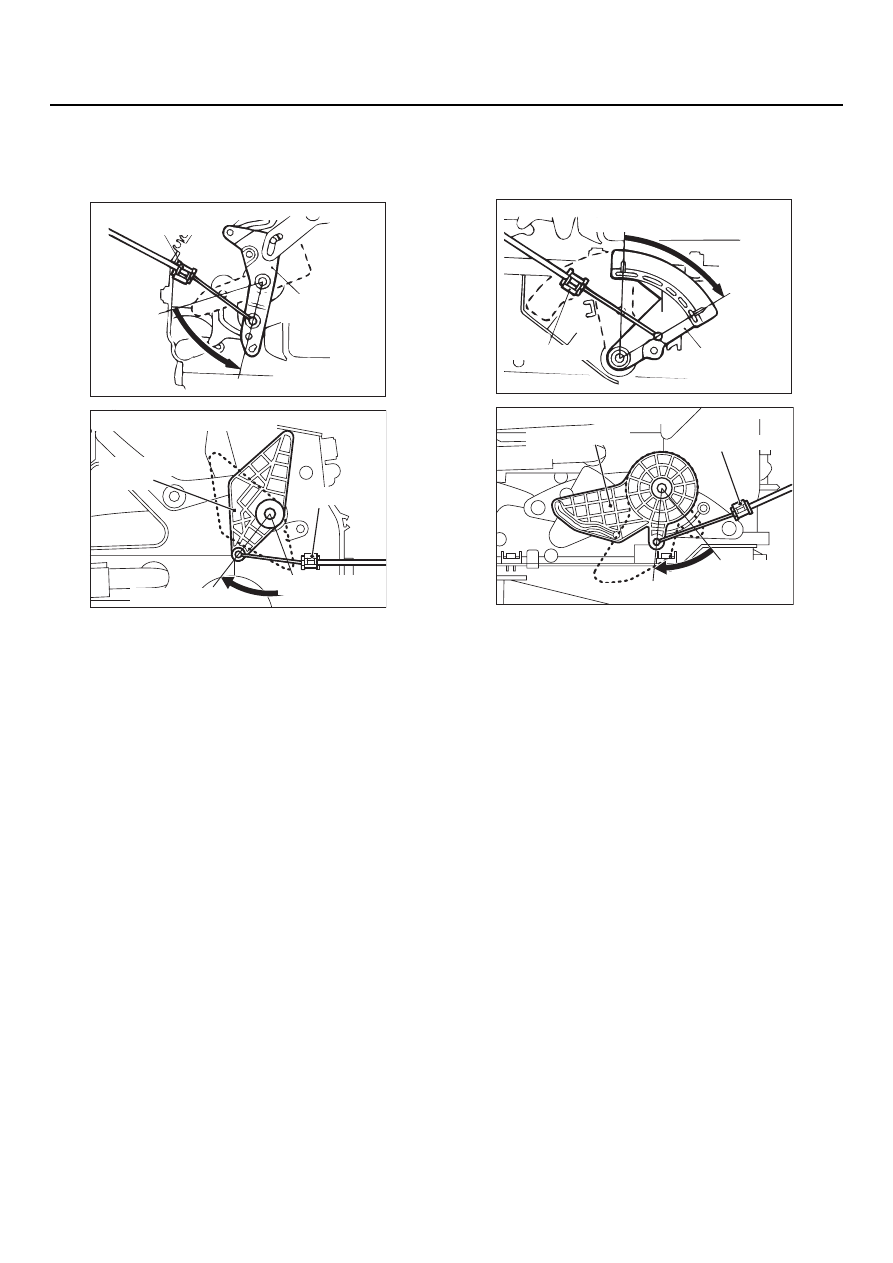

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< ТРОС УПРАВЛЕНИЯ
ЗАСЛОНКОЙ ОТОПИТЕЛЯ

1. Установите ручку управления заслонкой

отопителя в положение "DEF".

2. Установите заслонку в положение DEF

(переместите тягу заслонки до упора влево)
и закрепите трос.

3. Установите ручку выбора режима на корпусе

отопителя и закрепите ее фиксатором.

>>B<< СОЕДИНЕНИЕ ТРОСА
С ЗАСЛОНКОЙ ПЕРЕМЕШИВАНИЯ
ВОЗДУХА

1. Поверните ручку управления температурой

отопителя до упора в сторону HOT (жарко).

2. Установите рычаг управления заслонкой

перемешивания воздуха в положение MAX
HOТ (поверните рычаг управления заслонкой
влево, как показано на рисунке) и прикрепите
к ней трос.

3. Установите ручку выбора режима на корпусе

отопителя и закрепите ее фиксатором.

AC304856

Положение "DEF"

Положение
"FACE"

AB

Демпфирующий
рычаг

<Автомобили с правым рулем>

Локатор режима

AC304854

Положение "DEF"

Положение "FACE"

AB

<Автомобили с левым рулем>

Локатор режима

Демпфирующий
рычаг

AC304857

Положение "MAX COOL"

AB

Рычаг управления
заслонкой

Локатор режима

<Автомобили с правым рулем>

Положение
"MAX HOT"

Положение "MAX HOT"

Положение
"MAX COOL"

Локатор режима

AB

AC304855

<Автомобили с левым рулем>

Рычаг управления
заслонкой

55

-93

УПРАВЛЕНИЕ ОТОПИТЕЛЕМ И ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

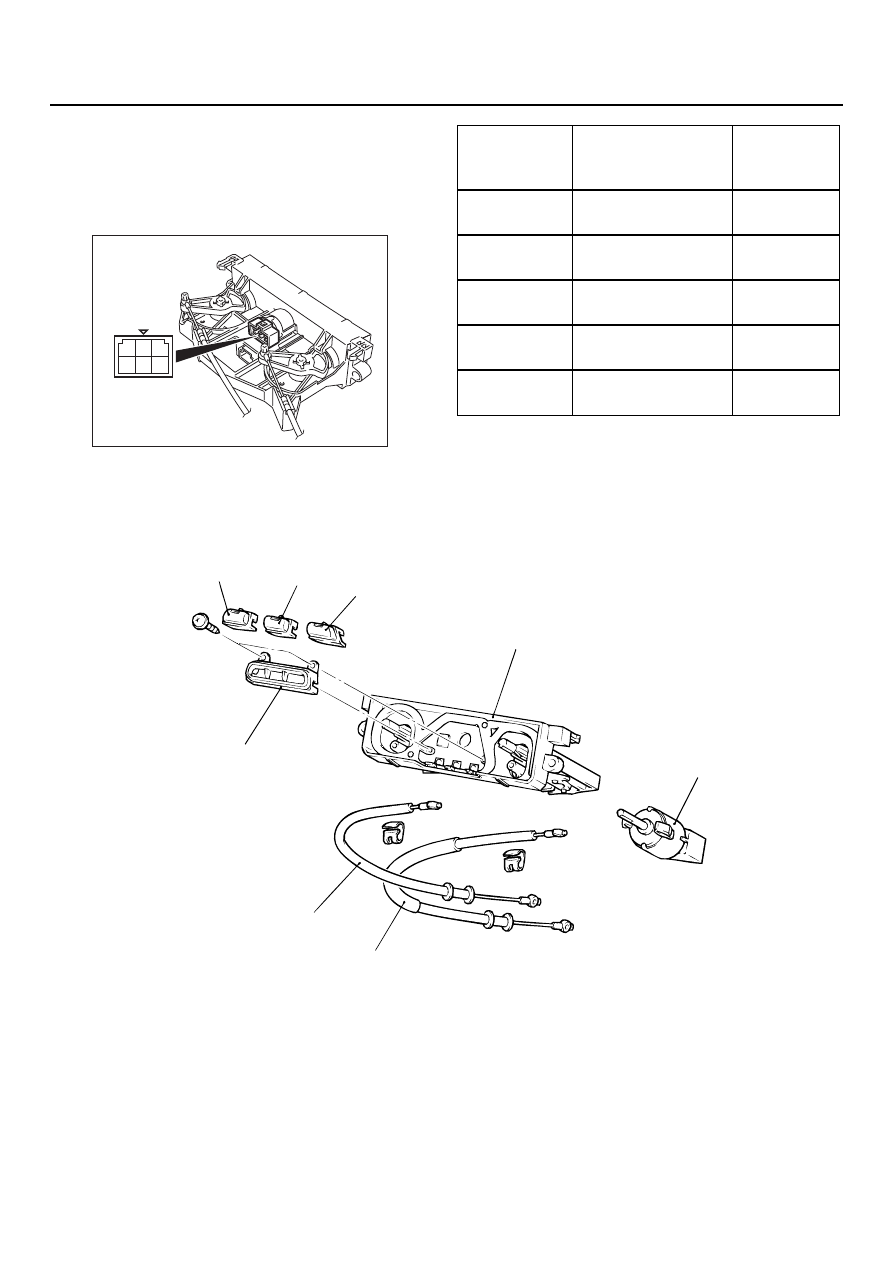

ПРОВЕРКА

M1552014300927

ПРОВЕРКА СОСТОЯНИЯ
ПРОВОДИМОСТИ ПЕРЕКЛЮЧАТЕЛЯ
УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

 РАЗБОРКА И СБОРКА

M1552014200180

1

2

6

3

4

5

AC100615AB

Положение
переключаQ
теля

Соединение
мультитестера

НормальQ
ное
состояние

0 (OFF) Q
выключено

1 Q 2, 2 Q 4, 2 Q 5,

2 Q 6

Разрыв
цепи

1 (LO)

1 Q 2

Не более
2 Ом

2 (ML)

2 Q 4

Не более
2 Ом

3 (MH)

2 Q 5

Не более
2 Ом

4 (HI)

2 Q 6

Не более
2 Ом

AC100614

1

2

3

4

5

6

7

8

AB

Последовательность снятия
деталей

1.

Панель переключателей.

2.

Переключатель обогревателя
заднего стекла.

3.

Выключатель кондиционера.

4.

Переключатель выбора степени
перемешивания наружного
и внутреннего воздуха.

<<A>>

5.

Трос управления заслонкой
выбора режима.

<<A>>

6.

Трос управления заслонкой
перемешивания воздуха.

7.

Переключатель отопителя.

8.

Панель ручного управления
кондиционером (электронный
блок управления кондиционером).

Последовательность снятия
деталей

55

-94

УПРАВЛЕНИЕ ОТОПИТЕЛЕМ И ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

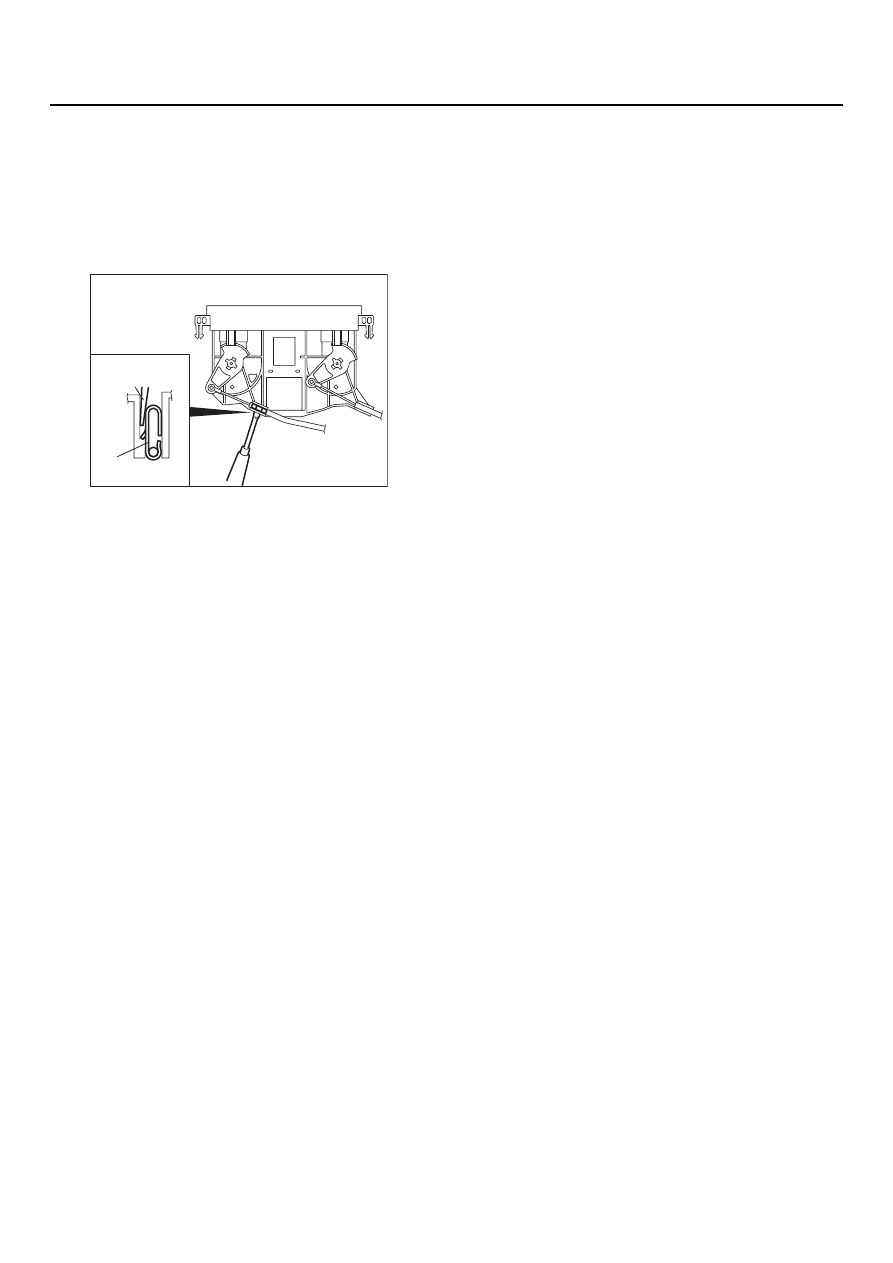

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> ОТСОЕДИНЕНИЕ ТРОСА
УПРАВЛЕНИЯ ЗАСЛОНКОЙ
ИЗМЕНЕНИЯ ПОДАЧИ ВОЗДУХА
И ТРОСА ЗАСЛОНКИ
ПЕРЕМЕШИВАНИЯ ВОЗДУХА

Вставьте отвертку с плоским жалом в зажим
через рычаг управления, и отогните крючок
зажима, чтобы освободить трос привода.

AC100619 AB

Крючок
зажима

(Q) Отвертка
с плоским жалом
