29

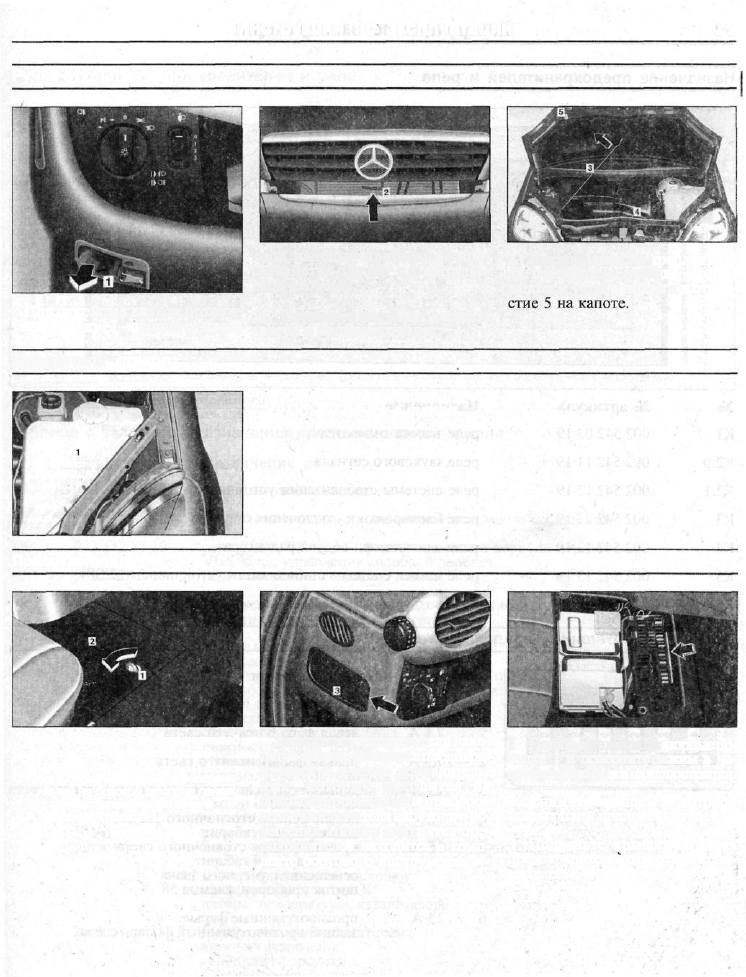

Ручка открытия капота

под панелью приборов в про- 2 Высвободите из крепления 4

странстве для ног с водительс-

 Н

а поперечине передка упор 3

кой стороны. капота и установите его в отвер-

Для открытия капота потяни- j Отожмите защелку 2 капота

те за ручку 1 красного цвета

  в в е р х и

 поднимите капот.

Омыватель стекол

1 -бачок омывателя.

Объем бачка 4 литра

Предохранители

1 - блок основных предохранителей

в нише для ног с пассажирской

стороны

2 - блок дополнительных предохрани-

телей на боковой стороне панели

приборов возле выключателя

наружного освещения

Запасные предохранители нахо-

дятся в блоке основных предохра-

нителей и в блоке дополнитель-

ных, который находится на

боковой стороне панели приборов

возле выключателя наружного ос-

вещения. Пинцет для снятия пре-

дохранителей находится в комп-

лекте бортового инструмента.

1 Поднимите вверх стопорные по-

водки 1 и поверните зажим в на-

правлении стрелки наиллюстрации.

2 Снимите крышку 2, которой

закрыт блок предохранителей.

3 Подденьте крышку 3 блока

предохранителей отверткой и сни-

мите её.

30

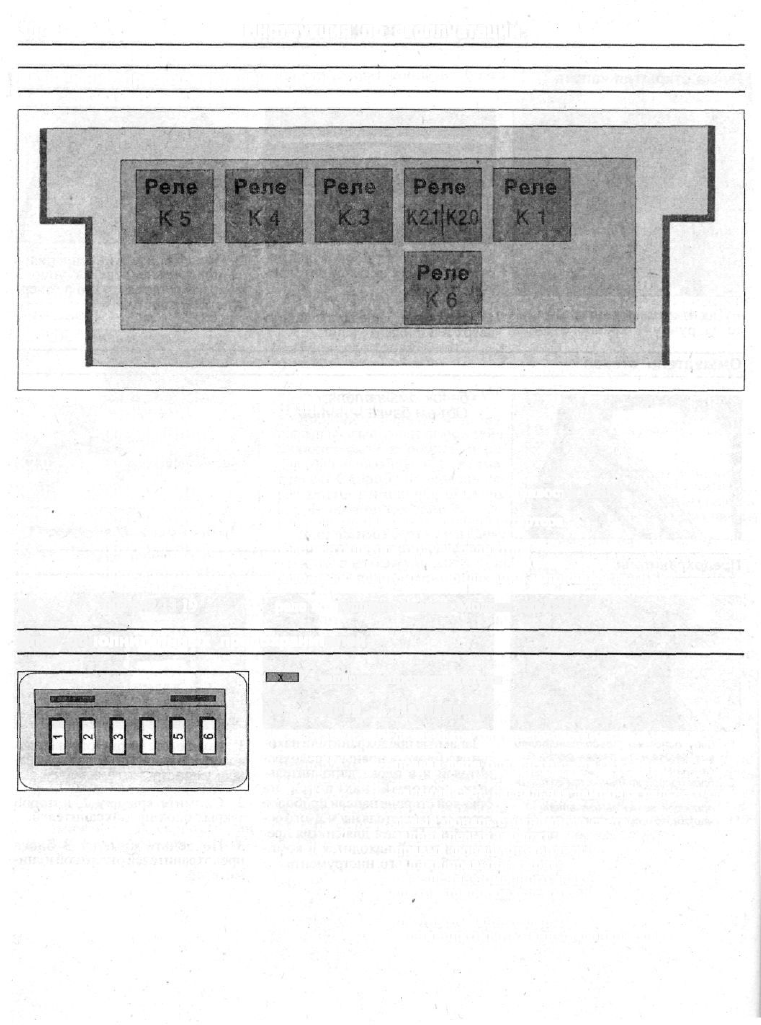

Назначение предохранителей и реле

№
К1

К2.0

К2.1

КЗ

К4

К5

Кб

№ артикула Назначение

002 542 03 19 реле насоса омывателя

002 542 1119 реле звукового сигнала

002 542 12 19 реле системы стабилизации устойчивости (ESP)

002 542 23 19 реле блокировки и отключения стартера

002 542 13 19 реле вентилятора обдува радиатора

002 542 13 19 реле насоса системы стабилизации устойчивости (ESP)

002 542 13 19 реле воздушного насоса. Модели для США

Блок дополнительных предохранителей

- запасные предохранители

№ Ампер Назначение

1 7,5 А левая фара ближнего света

2 7,5 А правая фара ближнего света

3 15 А дальний свет, сигнальная лампочка дальнего света

4 7,5 А левый фонарь стояночного света/

задний левый габарит

5 15 А правый фонарь стояночного света/

задний правый габарит

освещение номерного знака

щиток приборов, клемма 58

6 15 А противотуманные фары/

задний противотуманный фонарь слева

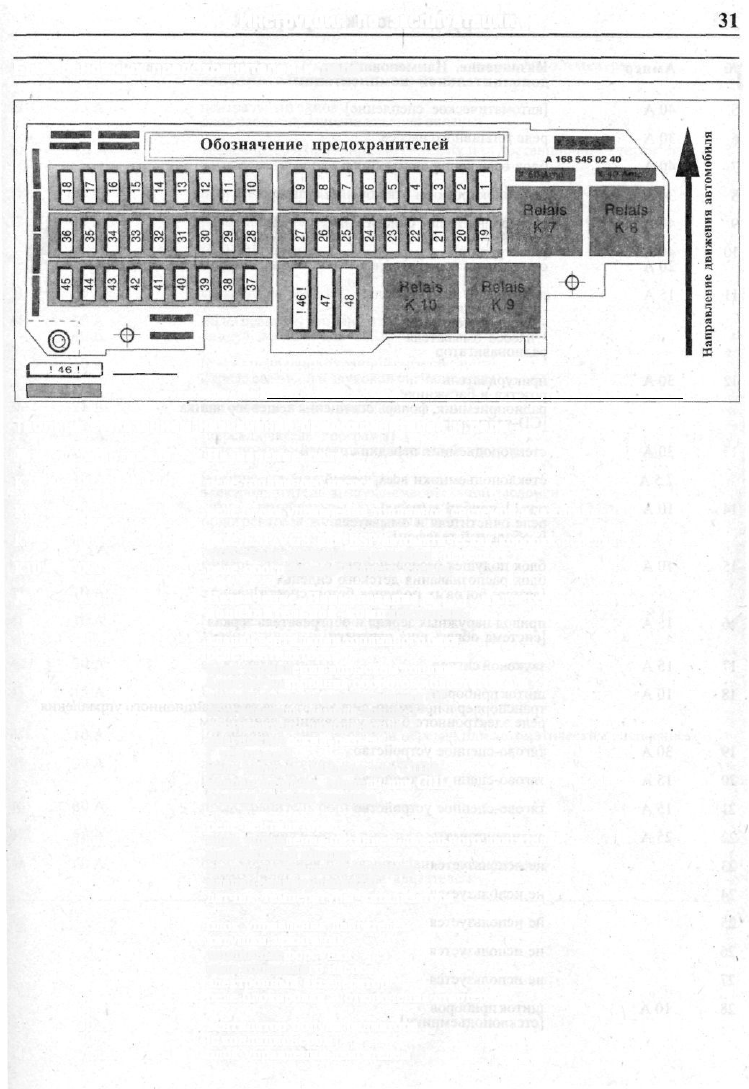

Блок основных предохранителей и реле

Внимание! При дефекте этого предохранителя незамедлительно обратитесь в мастерскую

запасные предохранители ;

№

К7

К8

К9

К10

№

1

2

3

4

№ артикула

002 542 13 19

002 542 25 19

002 542 25 19

002 542 13 19

Ампер

20 А

•

10 А

(дизель)

-25 А

30 А

40 А

7,5 А

Назначение реле

реле топливного насоса

реле блока управления топливной системой и зажиганием

реле ESP/VGS или ESP/автоматическая коробка передач.

VGS=6noK управления коробкой передач

реле обогревателя заднего стекла

Назначение. Наименование в [ ] является элементом

дополнительной комплектации

клапан вентиляции топливного бака

реле вентилятора

блок управления впрыском топлива

блок регулирования оборотов холостого хода

клапан системы рециркуляции ОГ

обогреватель лямбда-зонда 1

обогреватель лямбда-зонда 2

диагностический разъем

[ темпомат]

реле наддува. Модели для США

клапан наддува. Модели для США

клапан отсечки топлива

•

реле вентилятора

блок управления питанием дизельного двигателя

мембранный клапан

клапан дроссельной заслонки

клапан рециркуляции ОГ

датчик температуры катализатора

блок управления двигателем

катушки зажигания

топливные форсунки

реле топливного насоса

электронный акселератор

реле блокировки и отключения стартера

вентилятор обдува радиатора

[с кондиционером]

блок управления двигателем

•

Таблица с указанием назначения предохранителей и реле

32 Инструкция по эксплуатации

№

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Ампер

40 А

30 А

40 А

30 А

40 А

40 А

20 А

15А

зо

  А '

30 А

7,5 А

10 А

10А

15А

15А

10 А

30 А

15 А

15А

25 А

•

10 А

Назначение. Наименование в [ ] является элементом

дополнительной комплектации

[автоматическое сцепление]

реле топливного насоса

блок освещения автомобиля

реле блокировки и отключения стартера

электродвигатель очистителя

[электролюк]

очиститель заднего стекла

подрулевой выключатель:

- очистителя стекол

- звукового сигнала

- насоса омывателя

радионавигатор

•

прикуриватель
розетка в багажнике

радиоприемник, фонарь освещения вещевого ящика

[CD-чеинджер]

стеклоподъемник передних дверей

стеклоподъемники всех дверей

щиток приборов (часы)

реле очистителя и омывателя

[мобильный телефон]

блок подушек безопасности

блок распознавания детского сиденья

[датчик боковых подушек безопасности]

привод наружных зеркал и обогреватель зеркал

[система облегчения парковки]

звуковой сигнал

щиток приборов

транспордер и приемник сигнала от пульта дистанционного управления

реле электронного блока управления двигателем

тягово-сцепное устройство

тягово-сцепное устройство '

тягово-сцепное устройство

аудиосистема ,

не используется

не используется

не используется

не используется

не используется

щиток приборов

[стеклоподъемники]
