qSelecting the Airflow Mode

You will feel more comfortable by using
the OPEN MODE when opening the roof.

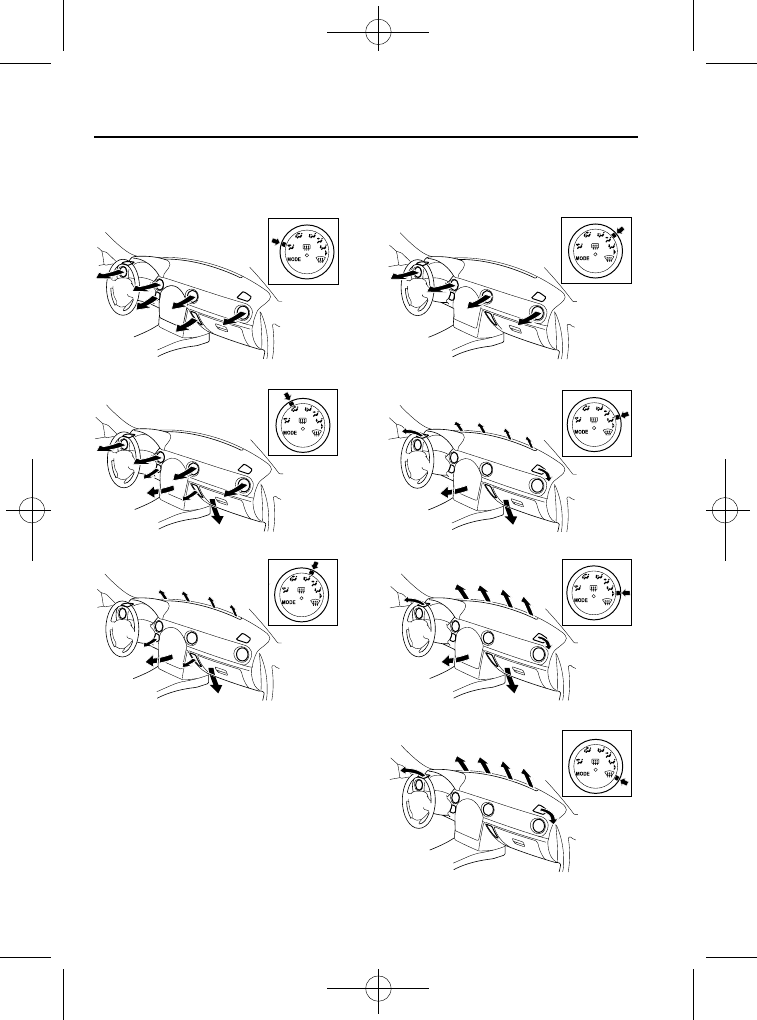

Dashboard Vents

Floor Vents

Defroster and Floor Vents

Defroster Vents

Dashboard Vents (OPEN MODE)

Dashboard and Floor Vents (OPEN MODE)

Floor Vents (OPEN MODE)

6-4

Interior Comfort

Climate Control System

MX-5_8EN7-EA-14E_Edition1 Page216
Friday, March 28 2014 3:39 PM

Black plate (217,1)

Types of the Climate Control System

Manual type and automatic type climate control systems are explained separately. Check
your vehicle's climate control type and read the appropriate pages.
Manual Type ............................................................................................................ page 6-6

Automatic Type ...................................................................................................... page 6-10

Type A

Type B

Interior Comfort

Climate Control System

6-5

MX-5_8EN7-EA-14E_Edition1 Page217
Friday, March 28 2014 3:39 PM

Black plate (218,1)

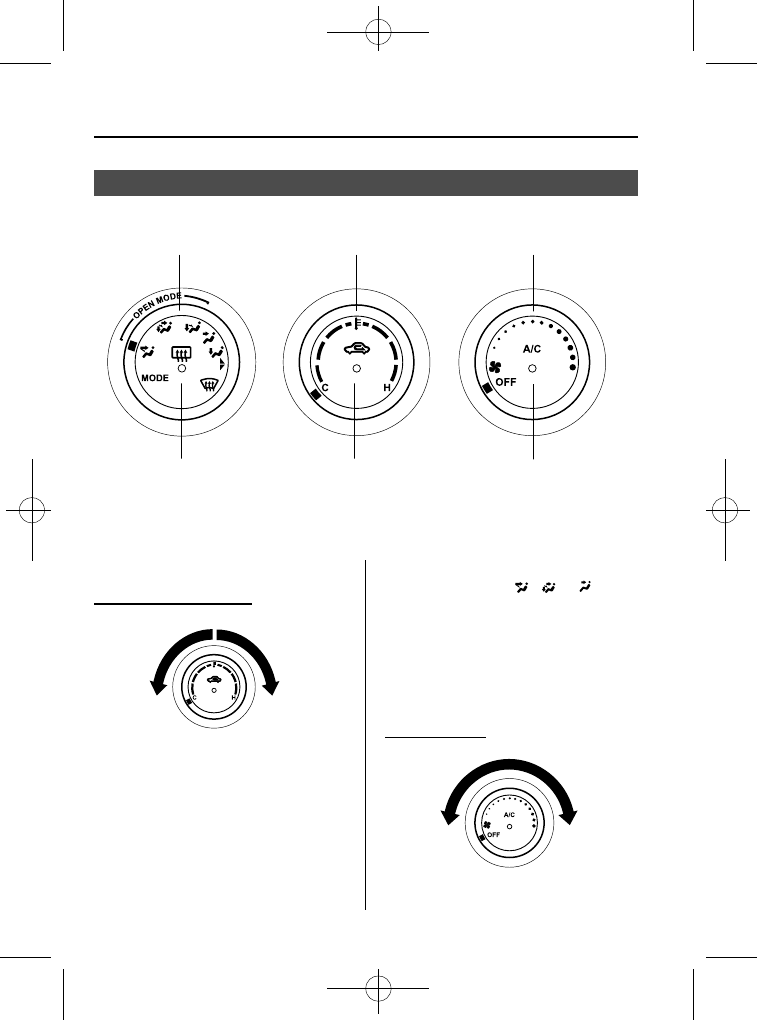

Manual Type

í

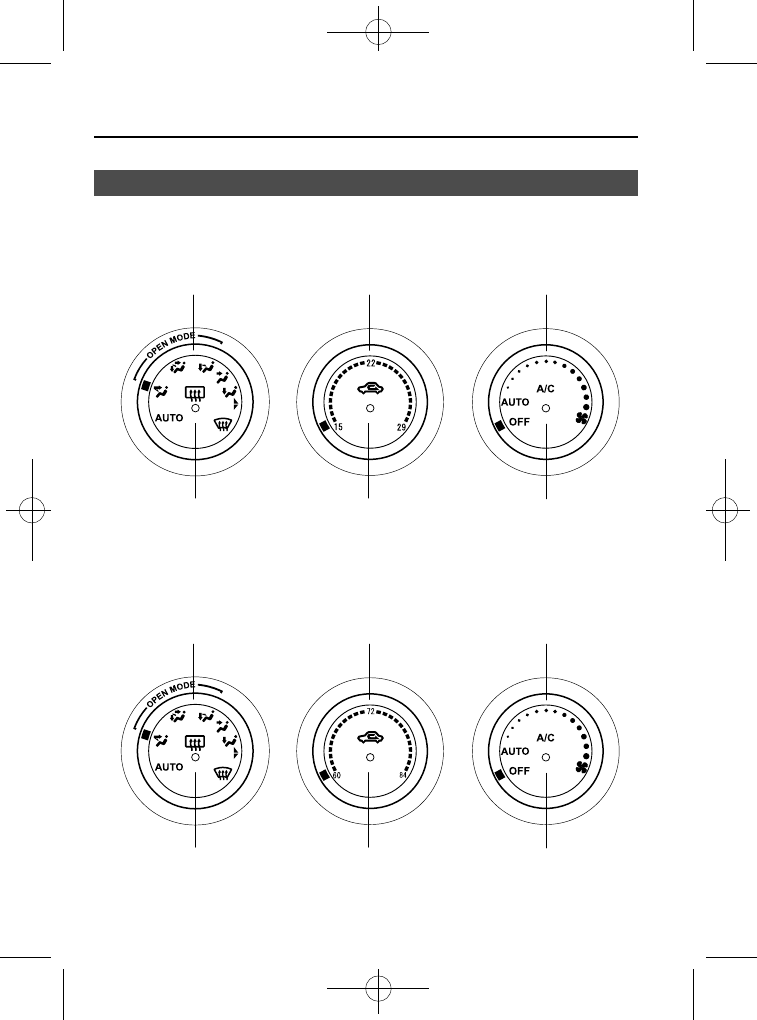

Mode selector dial

Temperature control dial

Fan control dial

Air intake selector

Rear window defogger switch

*A/C switch

*Some models

qControl Switches

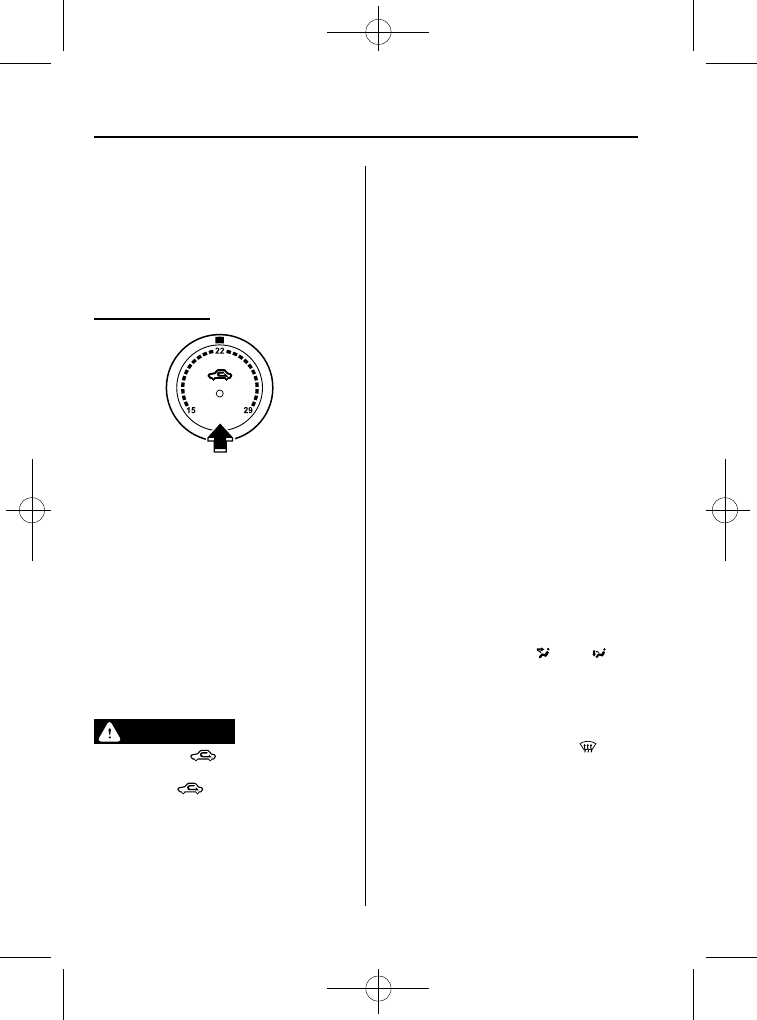

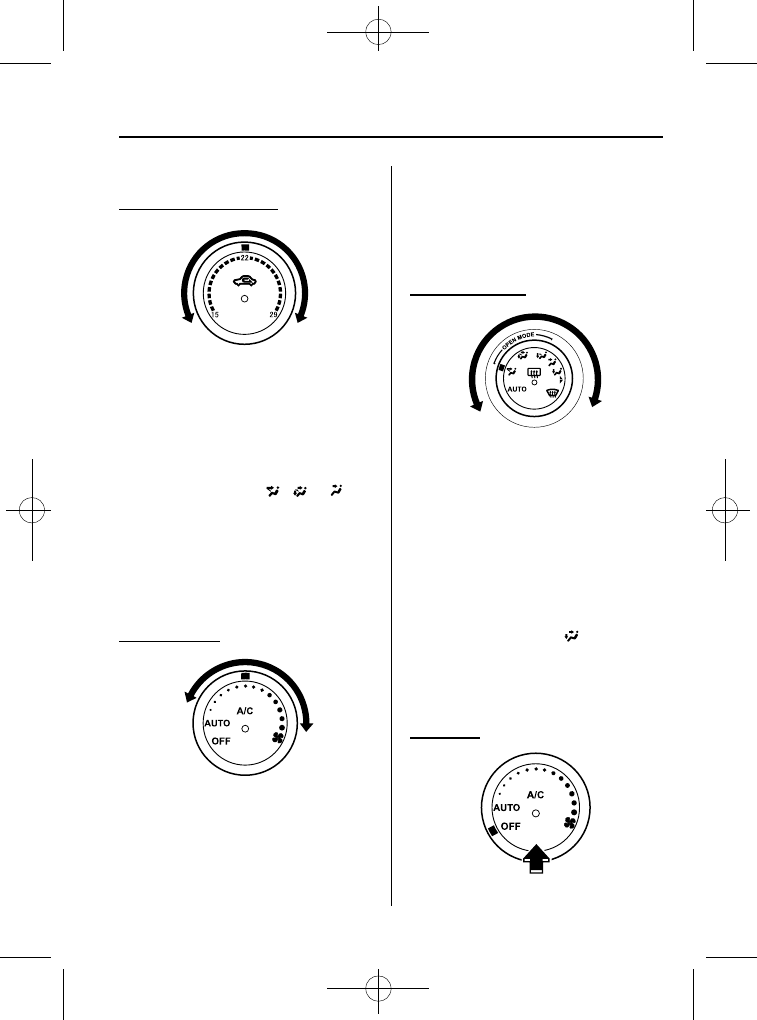

Temperature control dial

Hot

Cold

This dial controls temperature. Turn it
clockwise for hot and counterclockwise
for cold.

NOTE

When the mode is set to

,

or

with

the fan control dial in a position other than 0
and the temperature control dial in the
maximum cold position, the air intake selector
switches to the recirculated air mode and the
A/C turns on automatically.
If A/C is not desired, press the A/C switch to
turn it off.

Fan control dial

Slow

Fast

6-6

Interior Comfort

í

Some models.

Climate Control System

MX-5_8EN7-EA-14E_Edition1 Page218
Friday, March 28 2014 3:39 PM

Black plate (219,1)

Turn the dial to adjust to the desired fan
speed.
Turning the dial clockwise increases the
fan speed.
Turning the dial counterclockwise
decreases the fan speed.

Mode selector dial

Turn the mode selector dial to select
airflow mode (page 6-4).

NOTE

Turn the mode selector dial to an OPEN
MODE position for maximum comfort while
the roof is open.

A/C switch

í

Press the A/C switch to turn the air
conditioner on. The indicator light on the
switch will illuminate when the fan
control dial is in any position except OFF.

Press the switch once again to turn the air
conditioner off.

NOTE

The air conditioner may not function when the
outside temperature approaches 0 °C (32 °F).

Air intake selector

This switch controls the source of air
entering the vehicle.

Press the

switch to alternate

between the outside air and recirculated
air modes.

It is recommended that under normal
conditions the switch be kept in the
outside air mode.

Outside air mode (indicator light
turned off)

Outside air is taken into the vehicle. Use
this mode for normal ventilation and
heating.

Recirculated air mode (indicator light
illuminated)

Outside air is shut off. Air within the
vehicle is recirculated.

This mode can be used when driving on a
dusty road or in similar conditions. It also
helps to provide quicker cooling of the
interior.

Interior Comfort

Climate Control System

6-7

í

Some models.

MX-5_8EN7-EA-14E_Edition1 Page219
Friday, March 28 2014 3:39 PM

Black plate (220,1)

WARNING

Do not use the recirculated air mode in
cold or rainy weather:

Using the recirculated air mode in
cold or rainy weather is dangerous as
it will cause the windows to fog up.
Your vision will be hampered, which
could lead to a serious accident.

qHeating

1. Set the mode selector dial to the

or

position.

2. Set the temperature control dial to the

hot position.

3. Set the fan control dial to the desired

speed.

NOTE

l

If the windshield fogs up easily, set the
mode selector dial to the

position.

l

If cooler air is desired at face level, set the
mode selector dial at the

position and

adjust the temperature control dial to
maintain maximum comfort.

l

The air to the floor is warmer than air to
the face (except when the temperature
control dial is set at the extreme hot or cold
position).

l

In the

,

, or

position, the air

conditioner is automatically turned on
(however, the indicator light does not
illuminate) and the outside air mode is
automatically selected to defrost the
windshield.
In the

or

position, the outside air

mode cannot be changed to the recirculated
air mode.

qCooling (With Air Conditioner)

í

1. Set the mode selector dial to the

or

position.

2. Set the temperature control dial to the

cold position.

3. Set the fan control dial to the desired

speed.

4. Turn on the air conditioner by pressing

the A/C switch.

5. Adjust the fan control dial and

temperature control dial to maintain
maximum comfort.

CAUTION

When using the air conditioner while
driving up long hills or in heavy
traffic, closely monitor the
temperature gauge (page 5-39).
The air conditioner may cause engine
overheating. If the gauge indicates
overheating, turn the air conditioner
off (page 7-18).

NOTE

l

When maximum cooling is desired, set the
temperature control dial to the extreme cold
position and set the air intake selector to
the recirculated air mode, then turn the fan
control dial fully clockwise.

l

If warmer air is desired at floor level, set
the mode selector dial at the

or

position and adjust the temperature control
dial to maintain maximum comfort.

l

The air to the floor is warmer than air to
the face (except when the temperature
control dial is set at the extreme hot or cold
position).

6-8

Interior Comfort

í

Some models.

Climate Control System

MX-5_8EN7-EA-14E_Edition1 Page220
Friday, March 28 2014 3:39 PM

Black plate (221,1)

qVentilation

1. Set the mode selector dial to the

or

position.

2. Set the air intake selector to the outside

air mode.

3. Set the temperature control dial to the

desired position.

4. Set the fan control dial to the desired

speed.

qWindshield Defrosting and Defogging

1. Set the mode selector dial to the

position.

2. Set the temperature control dial to the

desired position.

3. Set the fan control dial to the desired

speed.

WARNING

Do not defog the windshield using the

position with the temperature

control set to the cold position:

Using the

position with the

temperature control set to the cold
position is dangerous as it will cause
the outside of the windshield to fog
up. Your vision will be hampered,
which could lead to a serious
accident. Set the temperature control
to the hot or warm position when
using the

position.

NOTE

l

For maximum defrosting, set the
temperature control dial to the extreme hot
position and turn the fan control dial fully
clockwise.

l

If warm air is desired at the floor, set the
mode selector dial to the

position.

l

In the

,

, or

position, the air

conditioner is automatically turned on
(however, the indicator light does not
illuminate) and the outside air mode is
automatically selected to defrost the
windshield.
In the

or

position, the outside air

mode cannot be changed to the recirculated
air mode.

qDehumidifying (With Air

Conditioner)

í

Operate the air conditioner in cool or cold
weather to help defog the windshield and
side windows.

1. Set the mode selector dial to the

desired position.

2. Set the air intake selector to the outside

air mode.

3. Set the temperature control dial to the

desired position.

4. Set the fan control dial to the desired

speed.

5. Turn on the air conditioner by pressing

the A/C switch.

NOTE

One of the functions of the air conditioner is
dehumidifying the air and, to use this function,
the temperature does not have to be set to cold.
Therefore, set the temperature control dial to
the desired position (hot or cold) and turn on
the air conditioner when you want to
dehumidify the cabin air.

Interior Comfort

Climate Control System

6-9

í

Some models.

MX-5_8EN7-EA-14E_Edition1 Page221
Friday, March 28 2014 3:40 PM

Black plate (222,1)

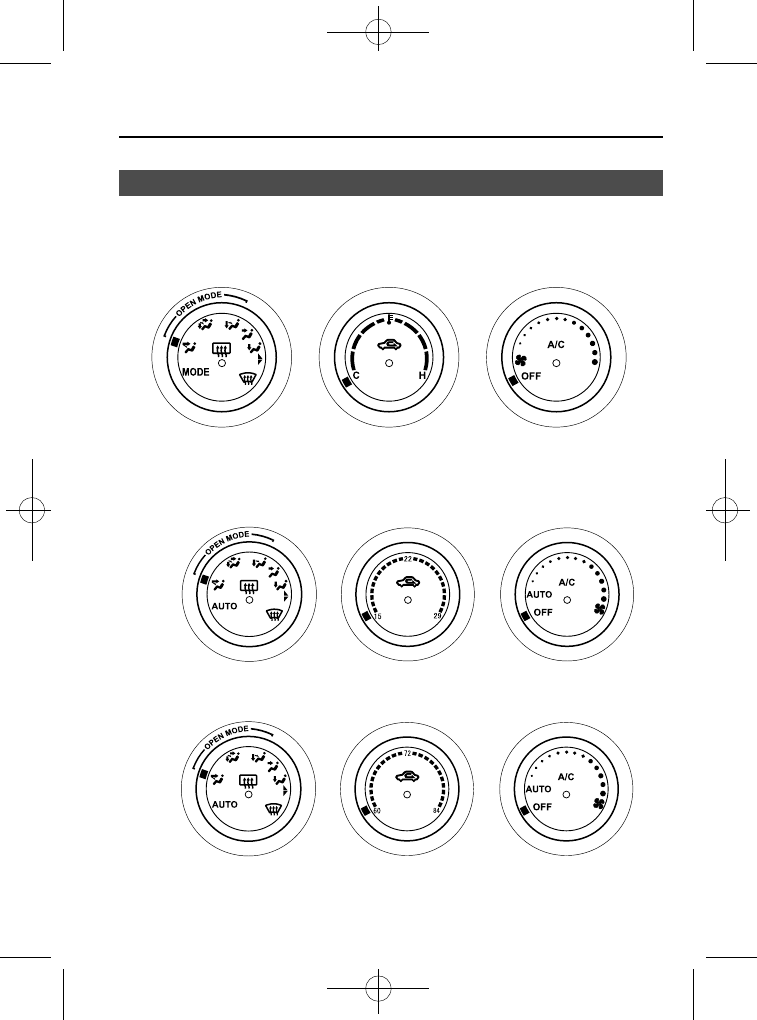

Automatic Type

í

Mode selector dial

Temperature control dial

Fan control dial

Air intake selector

Rear window defogger switch

A/C switch

Type A

Mode selector dial

Temperature control dial

Fan control dial

Air intake selector

Rear window defogger switch

A/C switch

Type B

6-10

Interior Comfort

í

Some models.

Climate Control System

MX-5_8EN7-EA-14E_Edition1 Page222
Friday, March 28 2014 3:40 PM

Black plate (223,1)

qControl Switches

Temperature control dial

Hot

Cold

This dial controls temperature. Turn it
clockwise for hot and counterclockwise
for cold.

NOTE

l

Turn the dial completely left to set the
temperature to maximum cooling, and
completely right for maximum heating.

l

When the mode is set to

,

or

with the fan control dial in a position other
than 0 and the temperature control dial in
the maximum cold position, the air intake
selector switches to the recirculated air
mode and the A/C turns on automatically. If
A/C is not desired, press the A/C switch to
turn it off.

Fan control dial

Fast

Slow

This dial allows variable fan speeds.

AUTO position

The amount of airflow will be
automatically controlled in accordance
with the set temperature.

Except AUTO position

The airflow amount can be adjusted to the
desired level by turning the dial.

OFF position

To turn off the system, set the dial to OFF.

Mode selector dial

Turn the mode selector dial to select
airflow mode (page 6-4).

AUTO position

The airflow mode automatically adjusts to
the selected temperature.

Except AUTO position

The desired airflow position can be
selected by turning the dial.

NOTE

With the airflow mode set to

position and

the temperature control dial set at a medium
temperature, heated air is directed to the feet
and a comparably lower air temperature will
flow through the central, left and right vents.

A/C switch

Interior Comfort

Climate Control System

6-11

MX-5_8EN7-EA-14E_Edition1 Page223
Friday, March 28 2014 3:40 PM

Black plate (224,1)

With the fan control dial ON, press the
A/C switch to select the air conditioning
(cooling/dehumidifying functions) on or
off.

NOTE

The air conditioner may not function when the
outside temperature approaches 0 °C(32 °F).

Air intake selector

Outside or recirculated air positions can
be selected. Press the switch to select
outside/recirculated air positions.

Recirculated air position (indicator
light illuminated)

Use this position when going through
tunnels, driving in congested traffic (high
engine exhaust areas) or when quick
cooling is desired.

Outside air position (indicator light
turned off)

Use this position for normal conditions
and defogging.

WARNING

Do not use the

position in cold or

rainy weather:

Using the

position in cold or

rainy weather is dangerous as it will
cause the windows to fog up. Your
vision will be hampered, which could
lead to a serious accident.

qOperation of Automatic Air

Conditioning

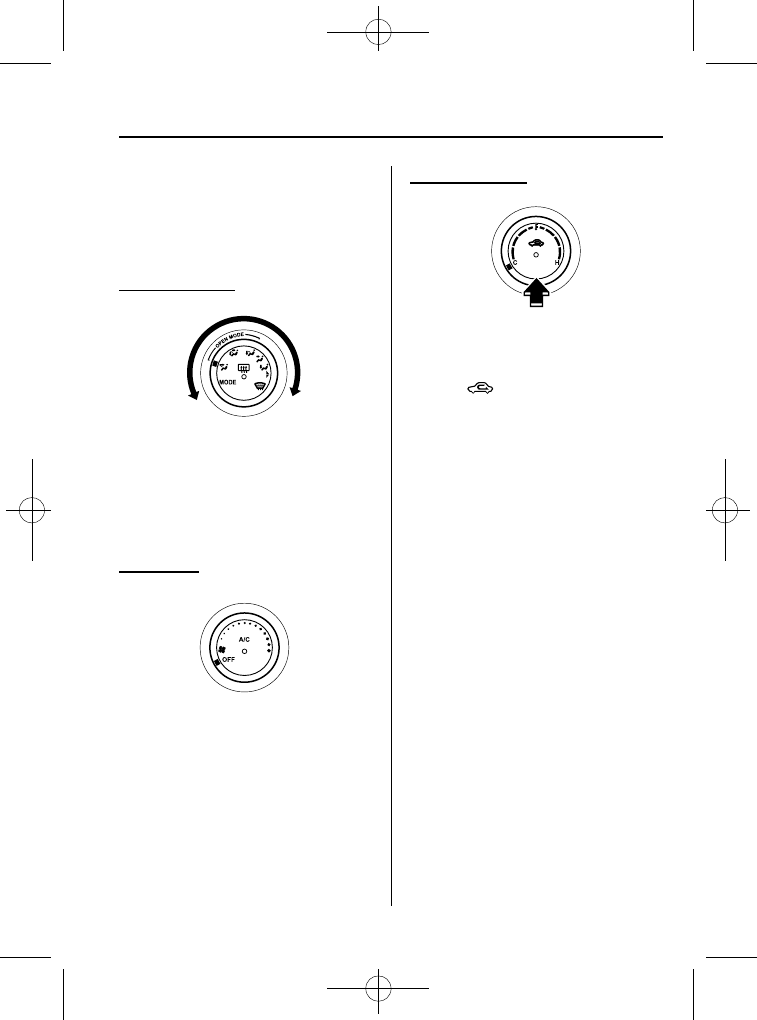

1. Set the mode selector dial to the AUTO

position.

2. Set the air intake selector to the outside

air position (indicator light turned off).

3. Set the temperature control dial to the

desired position.

4. Set the fan control dial to the AUTO

position.

5. Turn on the air conditioner.

To turn off the system, set the fan control
dial to OFF.

NOTE

l

Setting the temperature to maximum high
or low will not provide the desired
temperature at a faster rate.

l

To prevent cool air blowing from the vents
when heating right after starting the
engine, the amount of airflow is reduced
until the air warms up.

l

Turn the mode selector dial to an OPEN
MODE position for maximum comfort
while the roof is open. When the mode
selector dial is turned to the AUTO
position, OPEN MODE (

) and (

)

vents will not be selected automatically.
Select them manually.

qWindshield Defrosting and Defogging

Set the mode selector dial to the
position and turn the fan control dial to
the desired speed.
The outside air position is automatically
selected. The air conditioner will
automatically turn on and direct
dehumidified air to the front windshield
and side windows.

6-12

Interior Comfort

Climate Control System

MX-5_8EN7-EA-14E_Edition1 Page224
Friday, March 28 2014 3:40 PM

Black plate (225,1)

WARNING

Set the temperature control to hot or
warm position when using the
position:

Using the

position with the

temperature control set to the cold
position is dangerous as it will cause
the outside of the windshield to fog
up. Your vision will be hampered,
which could lead to a serious
accident.

NOTE

Use the temperature control dial to increase
the air flow temperature and defog the
windshield more quickly.

qSunlight/Temperature Sensor

The automatic air conditioner function
measures inside and outside temperatures,
and sunlight. It then sets temperatures
inside the passenger compartment
accordingly.

CAUTION

Do not obstruct either sensor,
otherwise the automatic air
conditioner will not operate properly.

Sunlight sensor

Interior temperature
sensor

Interior Comfort

Climate Control System

6-13

MX-5_8EN7-EA-14E_Edition1 Page225
Friday, March 28 2014 3:40 PM

Black plate (226,1)

Antenna

qAM/FM Radio Antenna

To remove the antenna, turn it
counterclockwise.
To install the antenna, turn it clockwise.
Make sure the antenna is securely
installed.

Remove

Install

CAUTION

To prevent damage to the antenna,
remove it before entering a car wash
facility or passing beneath a low
overhead clearance.

NOTE

When leaving your vehicle unattended, we
recommend that you remove the antenna and
store it inside the vehicle.

qSatellite Radio Antenna

í

The satellite radio antenna receives
SIRIUS signals.

Satellite radio antenna

6-14

Interior Comfort

í

Some models.

Audio System

MX-5_8EN7-EA-14E_Edition1 Page226
Friday, March 28 2014 3:40 PM

Black plate (227,1)

Operating Tips for Audio
System

WARNING

Do not adjust the audio control
switches while driving the vehicle:

Adjusting the audio while driving the
vehicle is dangerous as it could
distract your attention from the
vehicle operation which could lead to
a serious accident. Always adjust the
audio while the vehicle is stopped.
Even if the audio control switches are
equipped on the steering wheel, learn
to use the switches without looking
down at them so that you can keep
your maximum attention on the road
while driving the vehicle.

CAUTION

For the purposes of safe driving,
adjust the audio volume to a level
that allows you to hear sounds
outside of the vehicle including car
horns and particularly emergency
vehicle sirens.

NOTE

l

To prevent the battery from being
discharged, do not leave the audio system
on for a long period of time when the
engine is not running.

l

If a cellular phone or CB radio is used in
or near the vehicle, it could cause noise to
occur from the audio system, however, this
does not indicate that the system has been
damaged.

qRadio Reception

AM characteristics

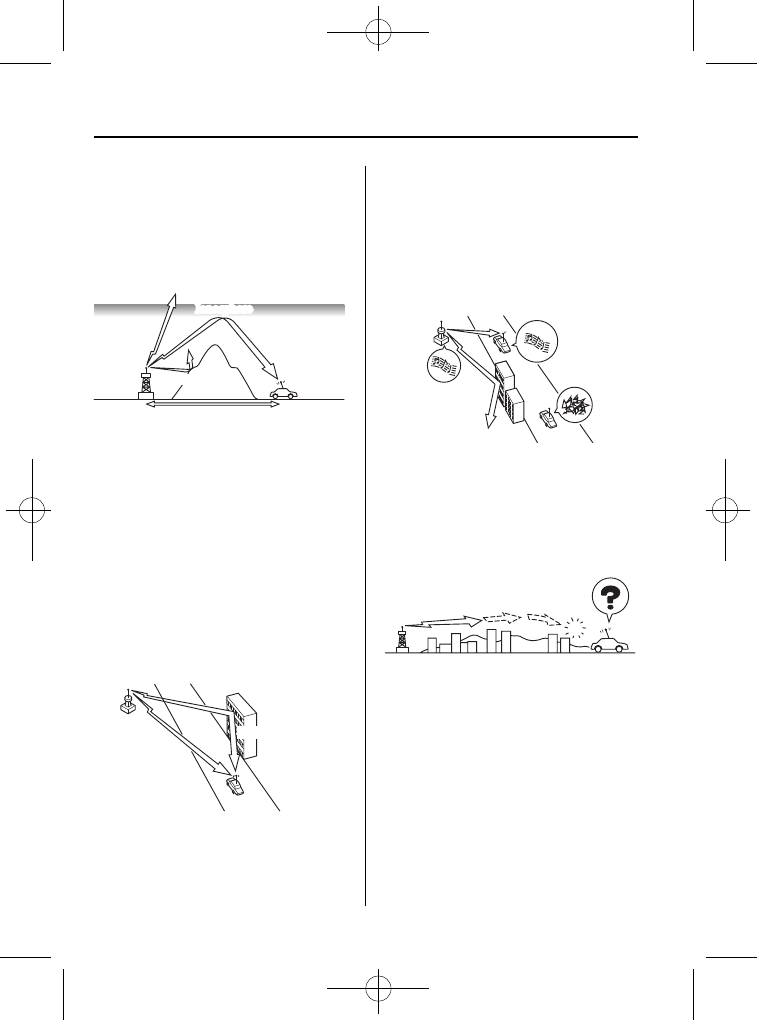

AM signals bend around such things as
buildings or mountains and bounce off the
ionosphere. Therefore, they can reach
longer distances than FM signals. Because
of this, two stations may sometimes be
picked up on the same frequency at the
same time.

Station 2

Station 1

Ionosphere

FM characteristics

An FM broadcast range is usually about
40

―50 km (25―30 miles) from the

source. Because of extra coding needed to
break the sound into two channels, stereo
FM has even less range than monaural
(non-stereo) FM.

FM Station

40—50km
(25—30 miles)

Interior Comfort

Audio System

6-15

MX-5_8EN7-EA-14E_Edition1 Page227
Friday, March 28 2014 3:40 PM

Black plate (228,1)

Signals from an FM transmitter are similar
to beams of light because they do not
bend around corners, but they do reflect.
Unlike AM signals, FM signals cannot
travel beyond the horizon. Therefore, FM
stations cannot be received at the great
distances possible with AM reception.

AM wave

FM wave

FM wave

100—200 km (60—120 miles)

Ionosphere

Atmospheric conditions can also affect
FM reception. High humidity will cause
poor reception. However, cloudy days
may provide better reception than clear
days.

Multipath noise

Since FM signals can be reflected by
obstructions, it is possible to receive both
the direct signal and the reflected signal at
the same time. This causes a slight delay
in reception and may be heard as a broken
sound or a distortion. This problem may
also be encountered when in close
proximity to the transmitter.

Reflected wave

Direct

Flutter/Skip noise

Signals from an FM transmitter move in
straight lines and become weak in valleys
between tall buildings, mountains, and
other obstacles. When a vehicle passes
through such an area, the reception
conditions may change suddenly, resulting
in annoying noise.

Weak signal noise

In suburban areas, broadcast signals
become weak because of distance from
the transmitter. Reception in such fringe
areas is characterized by sound breakup.

6-16

Interior Comfort

Audio System

MX-5_8EN7-EA-14E_Edition1 Page228
Friday, March 28 2014 3:40 PM

Black plate (229,1)

Strong signal noise

This occurs very close to a transmitter
tower. The broadcast signals are
extremely strong, so the result is noise and
sound breakup at the radio receiver.

Station drift noise

When a vehicle reaches the area of two
strong stations broadcasting at similar
frequencies, the original station may be
temporarily lost and the second station
picked up. At this time there will be some
noise from this disturbance.

Station 2
88.3 MHz

Station 1
88.1 MHz

qOperating Tips for CD Player/In-

Dash CD Changer

Condensation phenomenon

Immediately after turning on the heater
when the vehicle is cold, the CD or
optical components (prism and lens) in the
CD player/In-dash CD changer may
become clouded with condensation. At
this time, the CD will eject immediately
when placed in the unit. A clouded CD
can be corrected simply by wiping it with
a soft cloth. Clouded optical components
will clear naturally in about an hour. Wait
for normal operation to return before
attempting to use the unit.

Handling the CD player/In-dash CD
changer

The following precautions should be
observed.

l

Do not spill any liquid on the audio
system.

l

Do not insert any objects, other than
CDs, into the slot.

Interior Comfort

Audio System

6-17

MX-5_8EN7-EA-14E_Edition1 Page229
Friday, March 28 2014 3:40 PM

Black plate (230,1)

l

The CD revolves at high speed within
the unit. Defective (cracked or badly
bent) CDs should never be used.

l

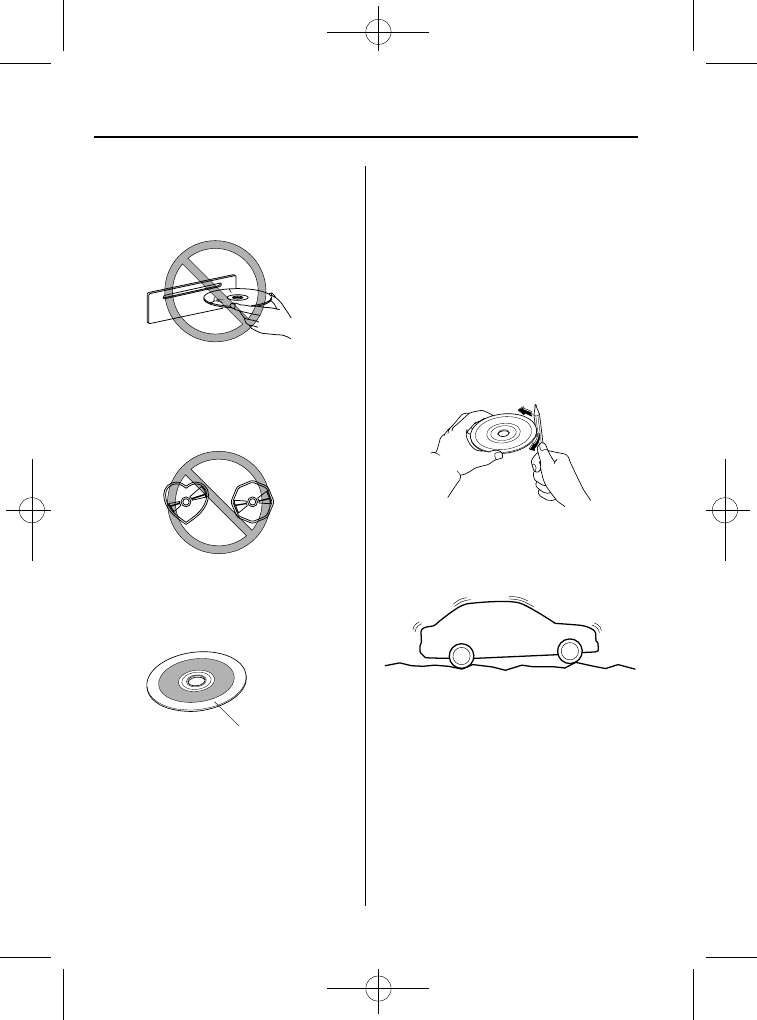

Do not use non-conventional discs
such as heart-shaped, octagonal discs,
etc. The disc may not eject resulting in
a malfunction.

l

If the memory portion of the CD is
transparent or translucent, do not use
the disc.

Transparent

l

A new CD may have rough edges on
its inner and outer perimeters. If a disc
with rough edges is used, proper
setting will not be possible and the CD
player/In-dash CD changer will not
play the CD. In addition, the disc may
not eject resulting in a malfunction.
Remove the rough edges in advance by
using a ball-point pen or pencil as
shown below. To remove the rough
edges, rub the side of the pen or pencil
against the inner and outer perimeter of
the CD.

l

When driving over uneven surfaces,
the sound may jump.

6-18

Interior Comfort

Audio System

MX-5_8EN7-EA-14E_Edition1 Page230
Friday, March 28 2014 3:40 PM

Black plate (231,1)

l

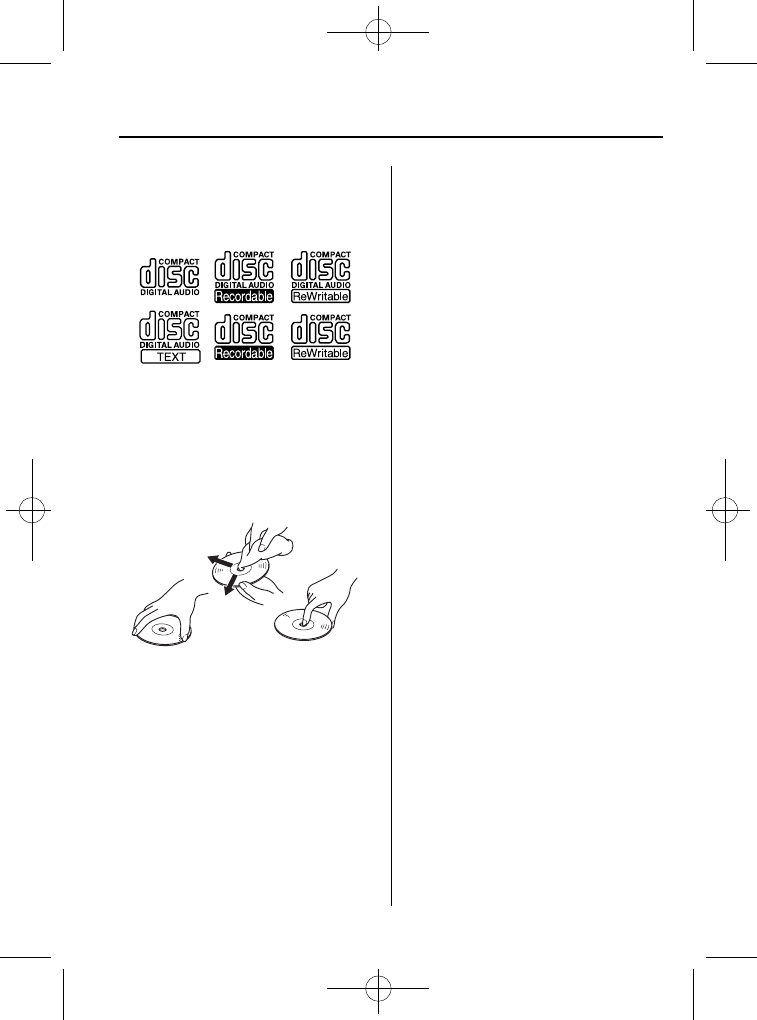

The CD player/In-dash CD changer has
been designed to play CDs bearing the
identification logo as shown below. No
other discs can be played.

l

Use discs that have been legitimately
produced. If illegally-copied discs such
as pirated discs are used, the system
may not operate properly.

l

Be sure never to touch the signal
surface when handling the CDs. Pick
up a CD by grasping the outer edge or
the edge of the hole and the outer edge.

l

Do not stick paper or tape on the CD.
Avoid scratching the reverse side (the
side without a label). The disc may not
eject resulting in a malfunction.

l

Dust, finger smudges, and dirt can
decrease the amount of light reflected
from the signal surface, thus affecting
sound quality. If the CD should
become soiled, gently wipe it with a
soft cloth from the center of the CD to
the edge.

l

Do not use record sprays, antistatic
agents, or household spray cleaners.
Volatile chemicals such as benzine and
thinner can also damage the surface of
the CD and must not be used. Anything
that can damage, warp, or fog plastic
should never be used to clean CDs.

l

Insert discs one by one. If two discs are
inserted at the same time, the system
may not operate properly.

l

The CD player/In-dash CD changer
ejects the CD if the CD is inserted
upside down. Also dirty and/or
defective CDs may be ejected.

l

Do not insert cleaning discs in the CD
player/In-dash CD changer.

l

Do not insert any disc with a peel-off
seal affixed to it.

l

This unit may not be able to play
certain CD-R/CD-RWs made using a
computer or music CD recorder due to
disc characteristics, scratches,
smudges, dirt, etc., or due to dust or
condensation on the lens inside the
unit.

l

Storing CDs in the vehicle exposed to
direct sunlight or high temperature may
damage the CD-R/CD-RWs, and make
them unplayable.

l

CD-R/CD-RW exceeding 700 MB
cannot be played.

l

This unit may not be able to play
certain discs made using a computer
due to the application (writing
software) setting used. (For details,
consult the store where the application
was purchased.)

l

It is possible that certain text data, such
as titles, recorded on a CD-R/CD-RW
may not be displayed when musical
data (CD-DA) is playing.

l

The period from when a CD-RW is
inserted to when it begins playing is
longer than a normal CD or CD-R.

Interior Comfort

Audio System

6-19

MX-5_8EN7-EA-14E_Edition1 Page231
Friday, March 28 2014 3:40 PM
