Замок/выключатель замка передней дверцы

Автомобиля, выпускавшиеся с 01/92 по 07/97

Для снятия замка и выключателя замка не-

обходимо последовательно демонтировать все

элементы от  - 1 - до -9- (в том порядке, как они

перечислены в подписях к рисунку). Во время

снятия стекло должно быть полностью закры-

тым. Сборка осуществляется в обратной после-

довательности.

Указания о снятии обивки двери смотрите в

соответствующей главе.

Перед снятием замка отсоедините провода

от выводов аккумуляторной батареи.

А-А и В-В - данными буквами обозначены

детали, соединяемые друг с другом.

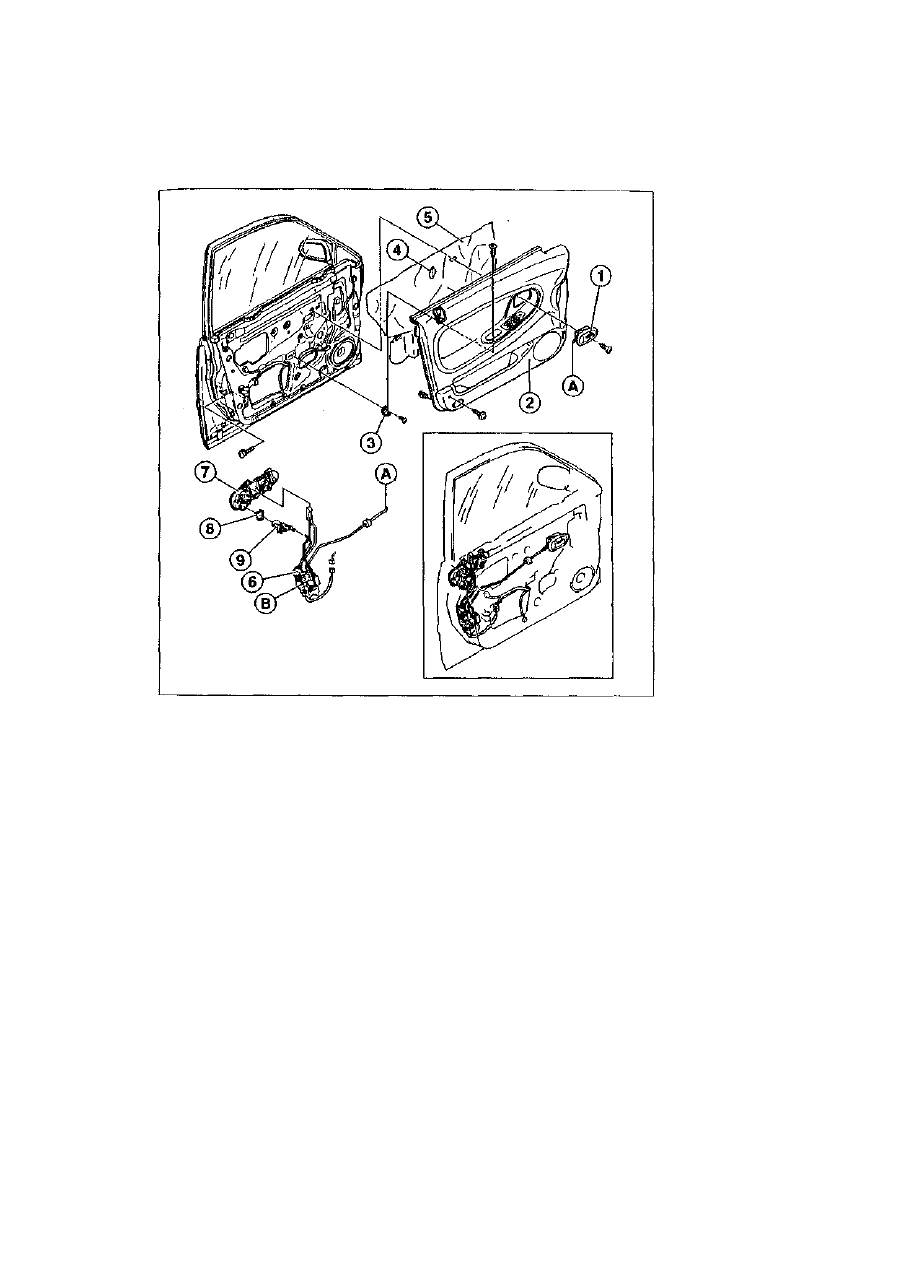

1 - внутренняя ручка

двери;

2 - обивка двери;
3 - держатель;

4 - уплотнитель;
5 - пленочный уплотни-

тель двери;

6 - замок;
7 - наружная ручка

двери;

8 - держатель выключа-

теля замка;

9 - выключатель замка

3 0 9

Задняя дверь

Автомобили, выпуска с 01/92 по 07/97 с кузовом седан/хэтчбек

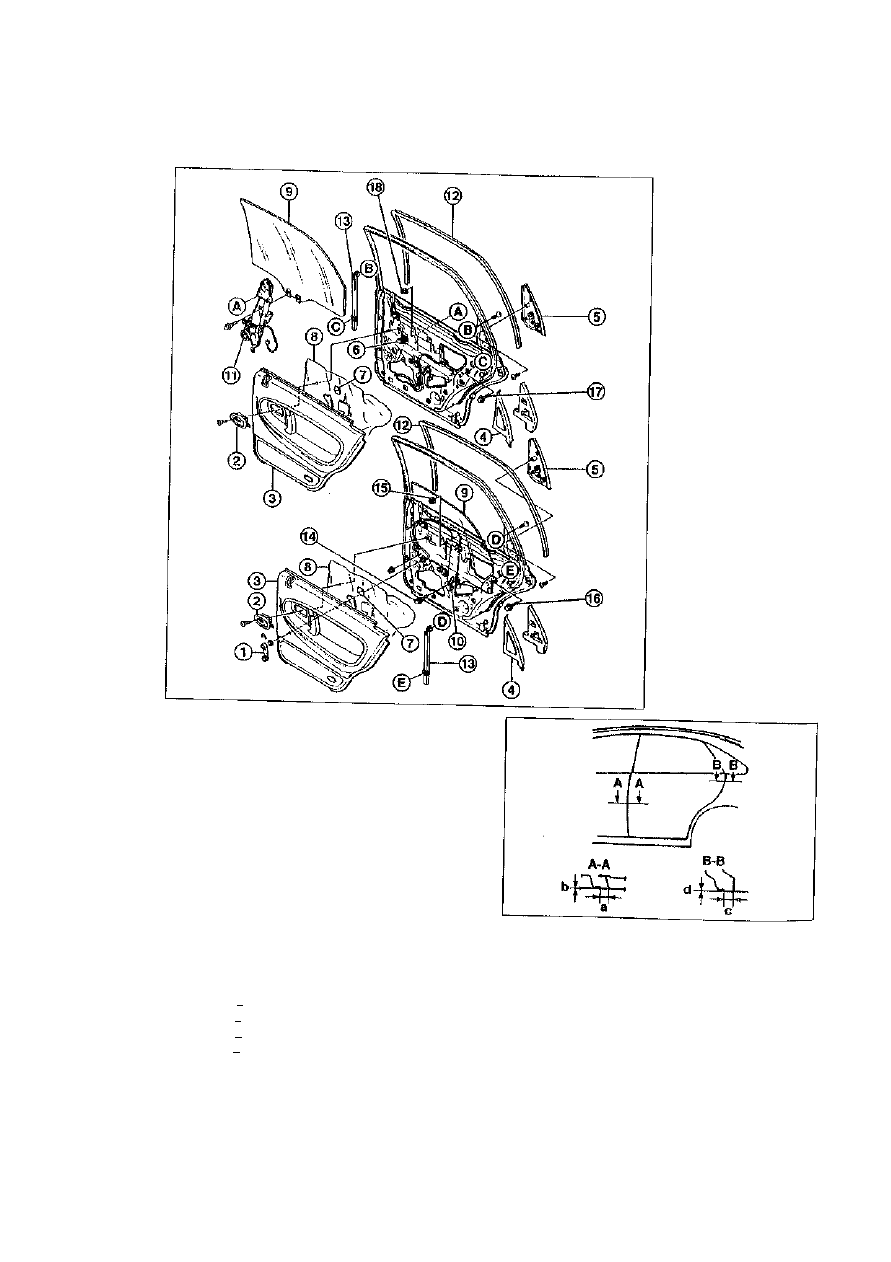

1 - ручка стеклоподъе-

мника;
2 - внутренняя ручка

двери;
3 - обивка двери;
4 - декоративная внутрен-

няя крышка;
5 - декоративная наружная

крышка;

6 - держатель;

7 - уплотнитель;
8 - пленочный уплотнитель

двери;
9 - стекло;

10 - ручной стеклоподъемник;

11 - электростеклоподьемник;

12 - уплотнитель стекла;
13 - направляющие стекла;

14-винт (12 Нм);
15 - гайка (12 Нм);
16 - винт (9 Нм);

17 - винт (9 Нм); :

18 - гайка (12 Нм)

А-А и Е-Е - с помощью данных букв обозна-

чены детали, соединяемые друг с другом.

Снятие и установка, регулирование положе-

ния задней двери не имеет принципиального

отличия от данных операций с передней двер-

цей.

При установке двери обратите внимание на

то, чтобы воздушный зазор шел параллельно

двери и прилегающим деталям кузова. Ширина

воздушного зазора: 4 мм ± 1 мм.

Для снятия и установки обивки двери, сте-

кла и стеклоподъемников необходимо последо-

вательно демонтировать все элементы от  - 1 -

до -13- (в том порядке, как они перечислены в

подписях к рисунку). Это требование распро-

страняется на винты и гайки от -14- до -18-.

Сборку осуществлять в обратном порядке.

Размеры воздушного зазора для автомо-

билей, выпускаемых с 08/97

а = 4,4 + 1 мм
b = 1,3 + 1 мм
с = 4,0 + 1 мм

d = 1,7 + 1 мм.

3 1 0

Снятие и установка наружного
зеркала заднего вида

Снятие

• При выключенном зажигании отсоединить

провод от отрицательного (-) полюсного вы-

вода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

при отсоединении проводов от выводов акку-

мулятора будет сброшен. Отличительным

признаком радиоприемников данного типа

является слово "CODE" на панели управления

либо значок ключа красного цвета. Радиопри-

емник может быть введен в эксплуатацию то-

лько после введения спец. кода. Поэтому за-

ранее, до отключения аккумуляторной бата-

реи, необходимо узнать спец. код.

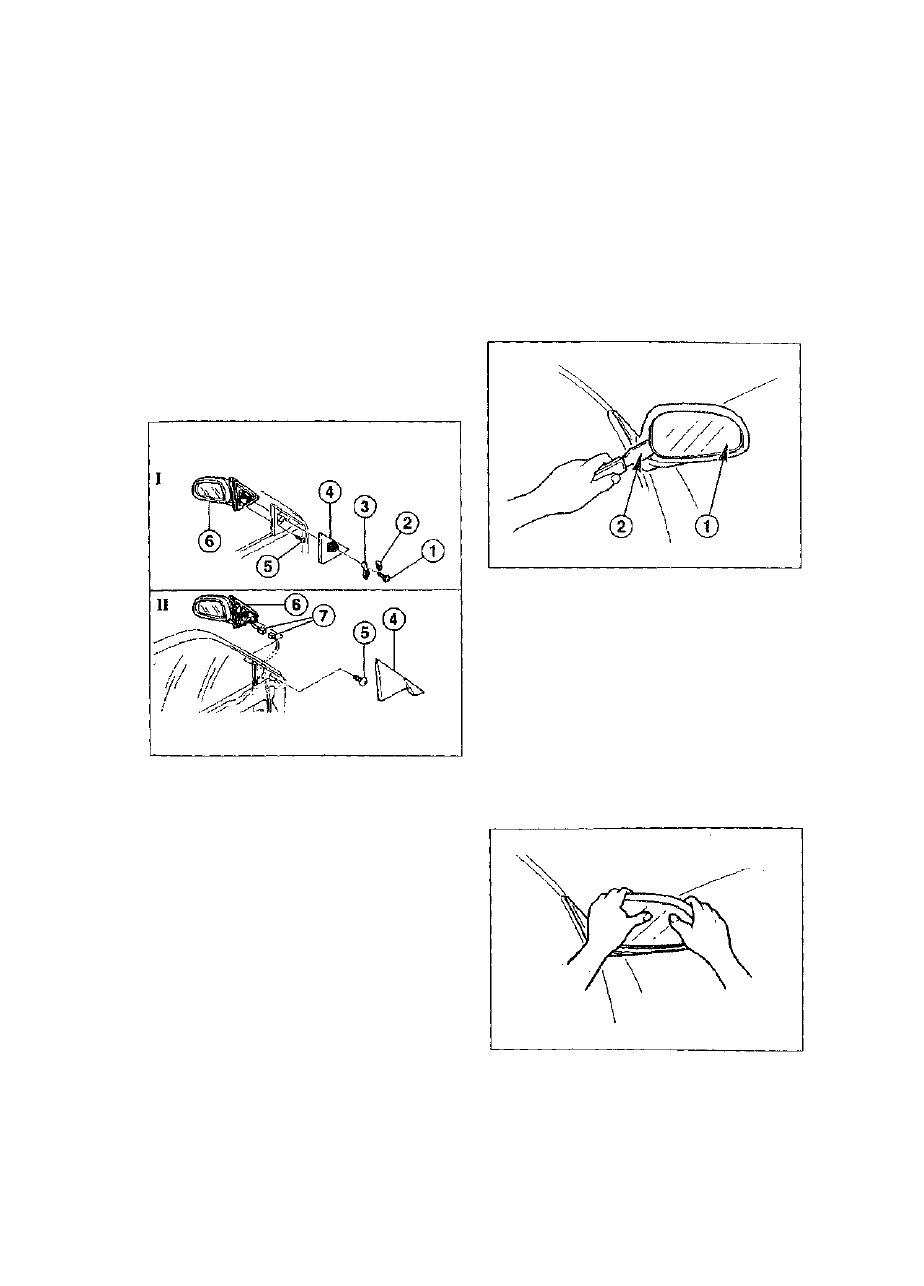

I - регулируемое вручную наружное зеркало

заднего вида; II - наружное зеркало заднего

вида с электроприводом

• Регулируемое вручную наружное зеркало за-

днего вида: снять крышку -2- с ручки для ре-

гулирования положения зеркала. Вывернуть

винт -1- и снять ручку для регулирования.

• Снять декоративную крышку -4- с помощью

спец. приспособления Hazet 1965-20.

• Удерживая рукой зеркало, вывернуть винт -5-.

Снять с автомобиля зеркало -6-.

Примечание. Вместо винта -5- может быть

установлена гайка.

• При необходимости разъединить штекерный

разъем -7-.

Установка

• Поднести зеркало к месту его установки.

При необходимости подсоединить штеке-

рный разъем и изнутри привинтить зеркало.

• Установить и надавить на декоративную кры-

шку.

• Регулируемое вручную наружное зеркало за-

днего вида: надеть ручку для регулирования

и привинтить ее. Установить крышку.

З а м е н а стекла  з е р к а л а

Наружное зеркало заднего вида без

электрического обогрева

Снятие

• В течение 3 мин прогреть зеркало теплым

воздухом (t=70°C).

Внимание. Во время замены стекла обяза-

тельно надеть перчатки.

• С помощью подходящего шпателя -2- под-

ковырните стекло  - 1 - . Заранее обклейте

края шпателя изоляционной лентой. Это по-

зволит избежать повреждений корпуса зер-

кала.

• Удалить из корпуса зеркала остатки клея-

щего вещества и обработать места приклеи-

вания спиртом.

Установка

• Прогреть зеркало и его корпус теплым во-

здухом.

• Снять защитную бумагу с обратной стороны

стекла зеркала.

Предупреждение. Во время установки сте-

кла зеркала обязательно надеть перчатки.

311

Рихтовку и покрасочные работы с кузовом тре-

буют наличия опыта и знаний материалов и мето-

дов обработки. Это достигается, как правило, то-

лько в течение многолетней практики. Поэтому

здесь описывается только устранение мелких де-

фектов кузова и его лакокрасочного покрытия.

Для подкраски требуется обязательно иметь

краску точно того же цвета, так как различия в

цвете по окончании работы сразу бросаются в

глаза. Цвет окраски автомобиля отмечается изго-

товителем номером краски на бирке с кодом авто-

мобиля, находящейся на внутренней стороне ка-

пота моторного отсека спереди. Номер краски ука-

зан на бирке, находящемся на внутренней стороне

капота моторного отсека.

Если все-таки проявляется разница в цвете ме-

жду оригинальной и ремонтной краской, то при-

чина этого в том, что лакокрасочное покрытие ав-

томобиля изменило с течением времени свой цвет

под воздействием ультрафиолетовых солнечных

лучей, экстремальных температурных колебаний,

погодных условий и химической агрессии, напри-

мер промышленных газов. Кроме того, поврежде-

ние поверхностей и выцветание краски может про-

исходить и при мойке или уходе за лакокрасочным

покрытием неподходящими средствами.

Окраска Metallic состоит из двух слоев, слоя

грунтовки Metallic и бесцветного лакового покры-

тия. При окраске бесцветный лак наносится на еще

влажный грунт. Опасность различия в цвете при

покраске Metallic особенно велика, так как здесь

уже различная вязкость оригинальной и ремонтной

краски приводит к различию в цвете.

Устранение повреждений от камней

Регулярное устранение мелких повреждений

краски себя оправдывает, так как при этом можно

избежать распространения ржавчины и более кру-

пных ремонтных работ.

При небольших царапинах и следах от камней,

которые затронули только наружный слой окраски

и не проникли до голого металла, вообще достато-

чно подкрасить с помощью лакового карандаша.

Наряду с краской, которая наносится маленькой

кисточкой, часто бывает полезной имеющаяся в

продаже цветная пленка, если повреждение сов-

сем незначительно или когда нужно нанести только

грунтовку.

• Более глубокие повреждения от ударов ка-

мней, когда образовались маленькие точки

ржавчины, снимаются "старательной резин-

кой для ржавчины" или соскабливаются но-

жом до появления голого металла. Важно,

чтобы не было видно мельчайших следов

ржавчины. Под "старательной резинкой для

ржавчины имеется в виду маленькая пла-

стмассовая втулка, имеющая для выцарапы-

вания ржавчины щетку из короткой прово-

локи.

• Голый металл должен быть безупречно высу-

шен и обезжирен. Для этого обрабатывать

место ремонта и окружающее лакокрасочное

покрытие удалителем силикона.

• Нанести на голый металл тонкой кисточкой

немного лаковой грунтовки ("Primer"). Так

как грунтующие средства чаще всего имею-

тся в аэрозольных упаковках, попрыскать не-

много грунтовки на крышку банки и окунать

туда кисточку.

• После высыхания слоя грунта произвести

подкраску. В банках с краской кисточка обы-

чно встроена в крышку. Если имеется только

аэрозольная упаковка, попрыскать немного

краски на крышку банки и окунать туда ки-

сточку для акварельных красок. При этом за

каждый рабочий проход наносить только

очень тонкий слой краски, чтобы краска не

растекалась. В заключение дать краске хо-

рошо высохнуть. Процесс повторять до запо-

лнения кратера и до тех пор, пока станет не-

заметным углубление места ремонта по

отношению к окружающей окрашенной по-

верхности.

Рихтовка кузова / ремонт ржавых

отверстий

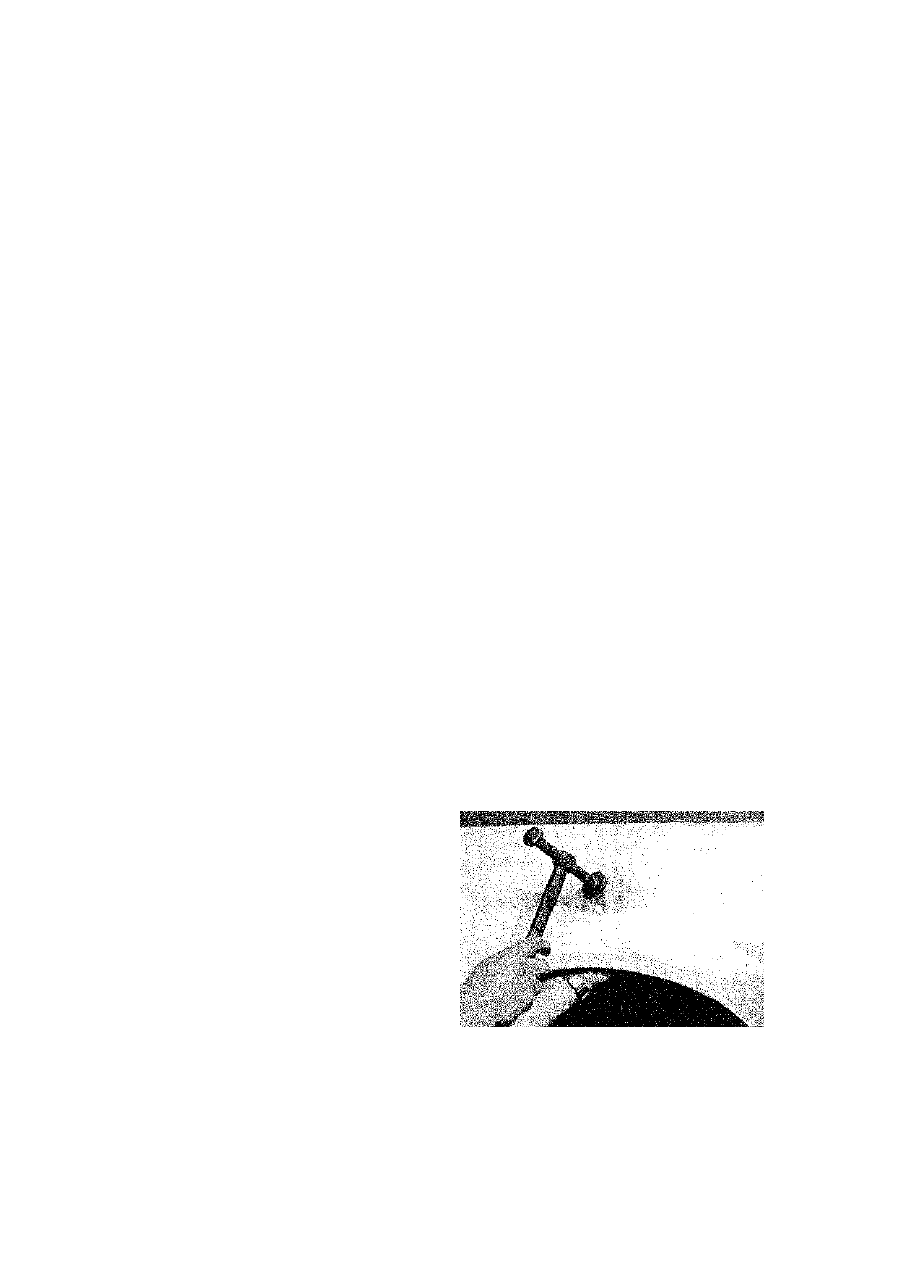

Небольшие вмятины могут устраняться с помо-

щыо рихтовочного молотка и соответствующей ру-

чной наковальни. При отверстиях от ржавчины на

кузове рекомендуется в зависимости от размера

повреждения или заменить деталь кузова в ком-

плекте, или отдать деталь  з а в а р и т ь .

:

Рихтовка
