• Следует проверить, идет ли параллельно

прилегающим деталям кузова воздушный за-

зор между дверцей и данными деталями.

• Убедитесь, затянуты ли все гайки и болты

шарниров (25 Нм).

• Подсоединить провод к отрицательному (-)

выводу аккумулятора. При необходимости

ввести спец. код в радиоприемник и устано-

вить время на часах.

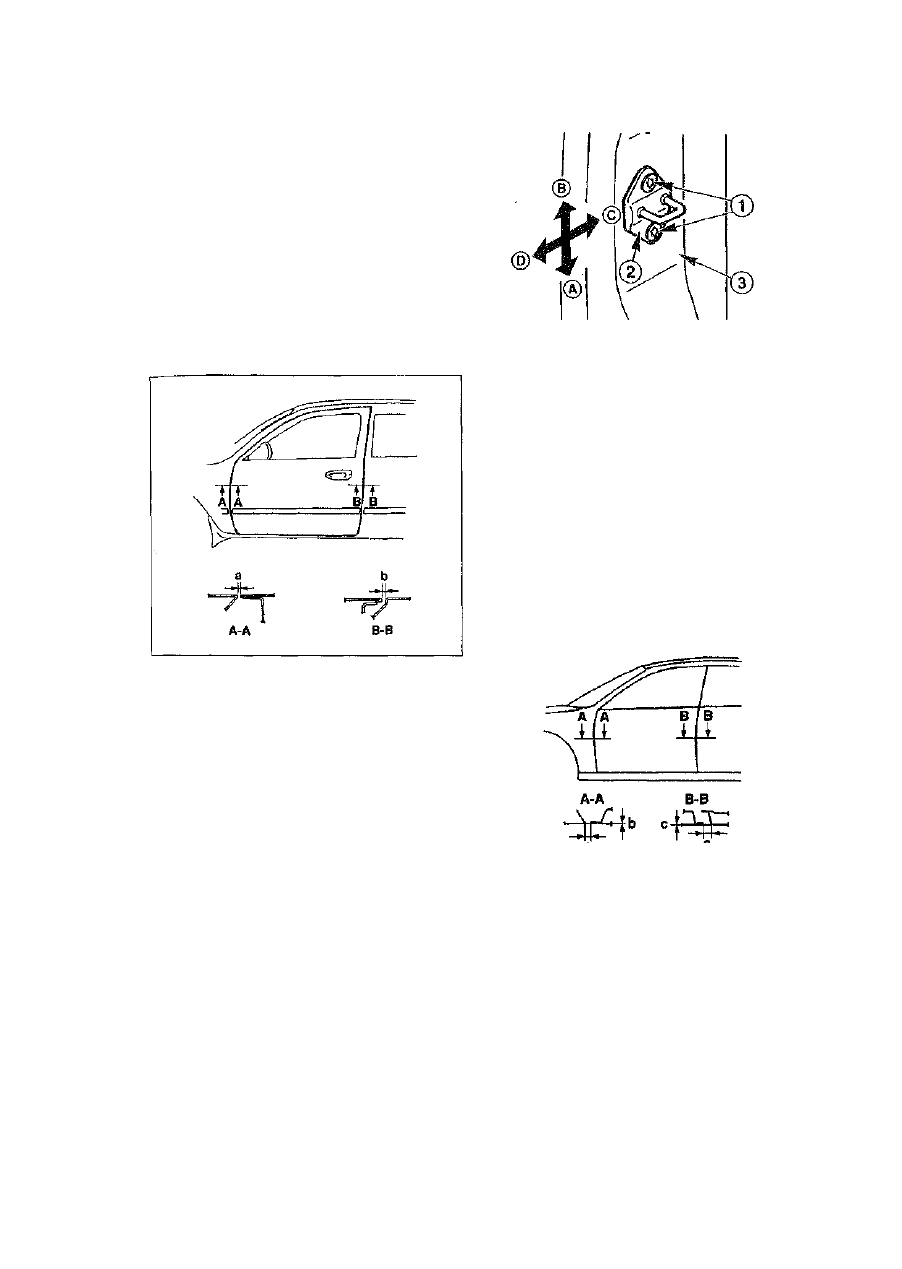

регулирование положения передней

двери

• Ослабить винты -6- и гайку -7- верхнего и

нижнего шарниров. Перемещая шарниры по

А-стойке, отрегулируйте положение пере-

дней дверцы.

• Воздушный зазор между дверью и прилега-

ющими деталями кузова должен составлять:

а: 4,0 ± 1 мм

b: 4,0 + 1 мм

Примечание. Величина зазора на автомо-

билях, выпускаемых с 08/97, указана отде-

льно в конце раздела.

• Затянуть винты и гайки после проведения

регулирования (25 Нм).

Регулирование положения фиксатора

Необходимо провести регулирование поло-

жения фиксатора, если:

• Замок лишь слегка задевает фиксатор.
• Край закрытой дверцы не находится на одном

уровне с прилегающими деталями кузова.

• Ослабить винты  - 1 - отверткой размера Т40 и

переместить фиксатор -2- по В-стойке в

следующих направлениях:

- замок слегка зацепляет фиксатор сверху:

переместить фиксатор в направлении -А-;

- замок слегка зацепляет фиксатор снизу:

переместить фиксатор в направлении -В-;

- край двери выступает за поверхность при-

легающих деталей кузова: переместить фикса-

тор в направлении -С-;

- край двери смещен внутрь по отношению

к прилегающим деталям кузова: переместить

фиксатор в направлении -D-.

• После окончания регулирования затянуть ви-

нты  - 1 - (25 Нм).

Специальные указания для

автомобилей выпуска с 08/97

На данных автомобилях установлены ша-

рниры особого типа: отсутствуют гайка нижнего

шарнира, присутствующие на автомобилях, про-

изводившихся с 01/92 по 07/97. Момент затяжки

винтов крепления совпадает.

Обратите внимание на отличие ширины во-

здушного зазора между дверцей и прилегаю-

щими деталями кузова:

а = 4,4 ± 1 мм
b = 1,2 ± 1 мм

с = 1,3 ± 1 мм

305

Облицовочный элемент двери/стекло/стеклоподъемник передней дверцы

Автомобили выпуска с 01/92-07/97

Примечание. Для снятия стекла и стекло-

подъемника не надо демонтировать дверь.

Снятие и установка обивки двери

Снятие

Примечание. В данном руководстве

описывается снятие/установка обивки для ав-

томобилей, выпускавшихся с 01/92 по 07/97.

Указания для автомобилей, производящихся

с 08/97, указаны в конце главы.

• При выключенном зажигании отсоединить

провод от отрицательного (-) полюсного вы-

вода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

при отсоединении проводов от выводов акку-

мулятора будет сброшен. Отличительным

признаком радиоприемников данного типа

является слово "CODE" на панели управления

либо значок ключа красного цвета. Радиопри-

емник может быть введен в эксплуатацию то-

лько после введения спец. кода. Поэтому за-

ранее, до отключения аккумуляторной бата-

реи, необходимо узнать спец. код.

• Ручной стеклоподъемник: снять ручку сте-

клоподъемника. Для этого следует завести

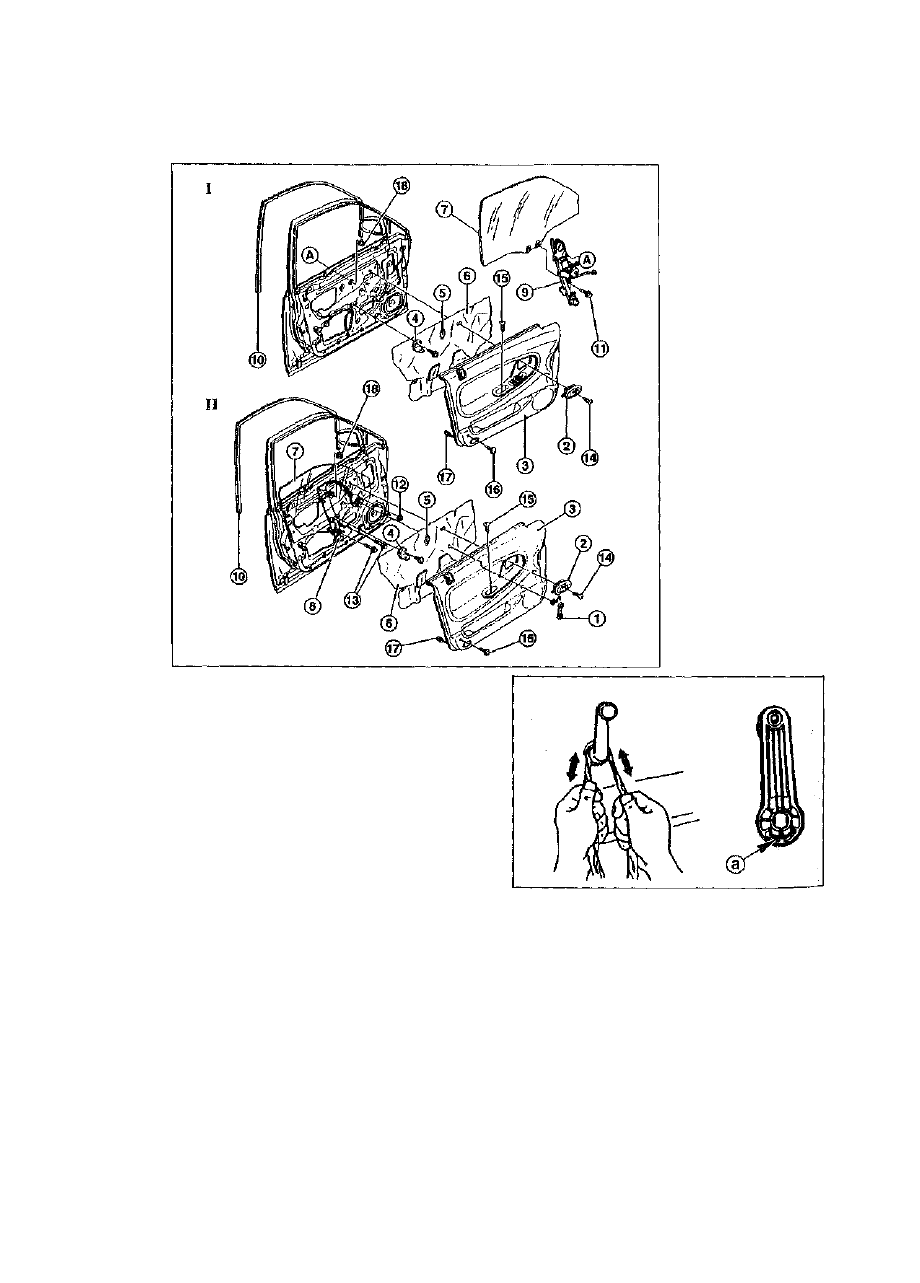

1 - ручка стеклоподъе-

мника;

2 - внутренняя ручка

двери;

3 - обивка двери;

4 - держатель;

5 - уплотнитель;
6 - пленочный уплотни-

тель двери;

7 - стекло;
8 - ручной стеклоподъе-

мник;

9 - электростеклоподъе-

мник;

10 - направляющая стекла;

11 - винт (2,5 Нм);

12-гайка (10 Нм);

13 - винт (25 Нм);

14 - винт;

15 - винт;

16 - винт;

17 - штекерный разъем;
18 - гайка (10 Нм);

А-А - с помощью данных

букв обозначены детали,

соединяемые друг с дру-

гом; I - дверь с электро-

стеклоподъемником; II -

дверь с ручным стекло-

подъемником

за ручку стеклоподъемника тряпку и, пере-

мещая ее, как показано на рисунке, вывести

ручку из зацепления с фиксатором -а-.

• Вывернуть винт -14- и снять внутреннюю ру-

чку двери -2-.

• Вывернуть винты -15- и -16-.
• Слегка отвести обивку -3- от двери. Снять

фиксаторы или вывернуть винты.

• Разъединить штекерный разъем -17-.
• Снять обивку двери.

306

Установка

• Поднести обивку к двери.
• Подсоединить штекерный разъем.
• Закрепить обивку к двери с помощью фикса-

торов. Для этого нужно надавить на обивку,

пока не раздадутся щелчки фиксаторов.

Установить разжимные фиксаторы или заве-

рнуть винты.

• Закрепить обивку с помощью винтов.

• Установить ручку двери и закрепить ее вин-

том.

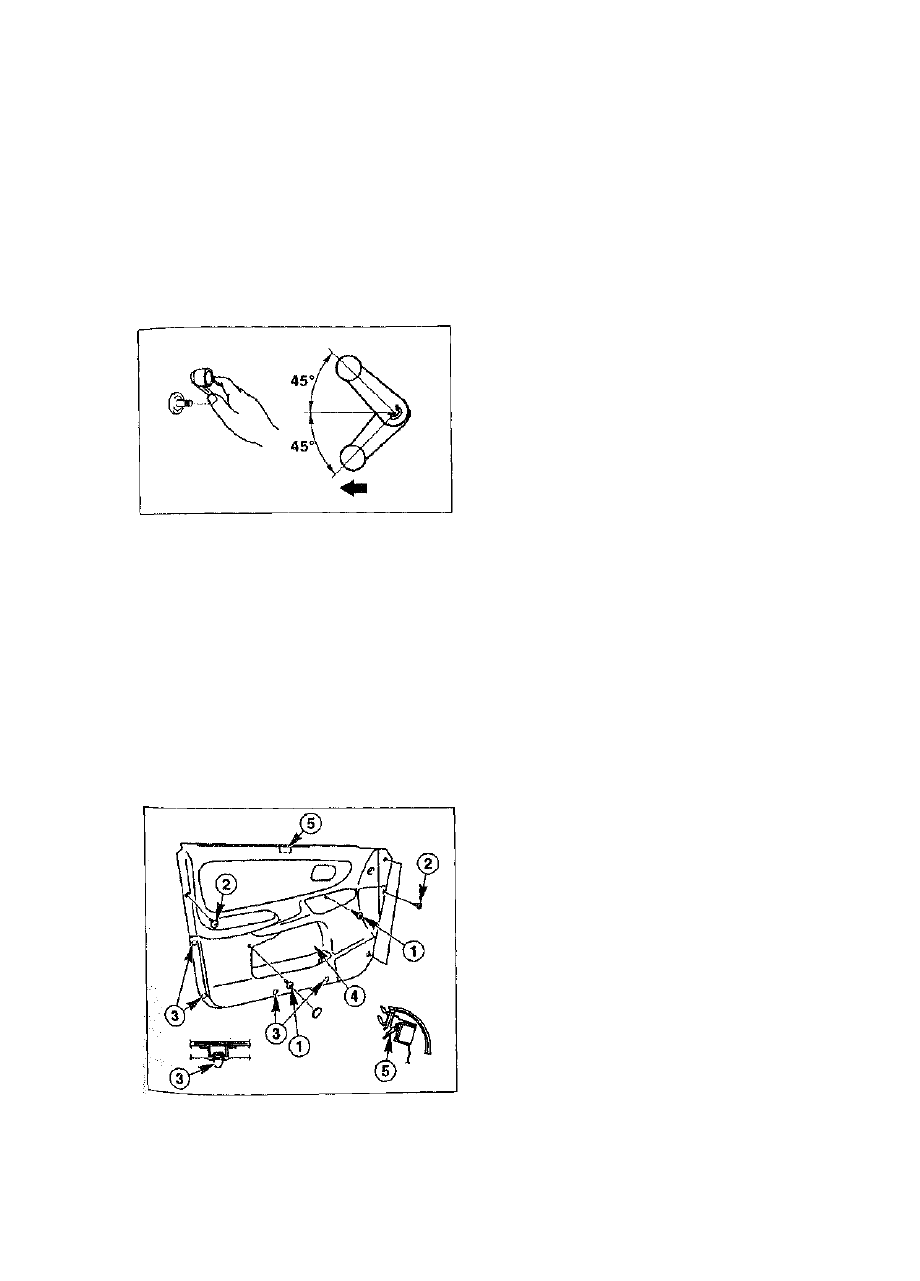

• Ручной стеклоподъемник: надеть на ручку

стеклоподъемника предохранительный фи-

ксатор и, как изображено на рисунке, надеть

ручку на вал. Стекло при этом должно быть

полностью закрыто. Стрелки на рисунке по-

казывают направление движения автомо-

биля.

• Подсоединить провод к отрицательному (-)

выводу аккумулятора. При необходимости

ввести спец. код в радиоприемник и устано-

вить время на часах.

Специальные указания для
автомобилей выпуска с 08/97

Примечание. Снятие и установка обивки

двери не имеет принципиального ОТЛИЧИЙ ОТ

данной операции на автомобилях, выпускав-

шихся с 01/92 по 07/97. Ниже будут отме-

чены некоторые особенности.

Снять выключатель стеклоподъемника.

Вывернуть винты  - 1 - . Заранее снять колпа-

чки с винтов.
Снять разжимные фиксаторы -2-.

Снять фиксаторы-3-.

Перемещая вверх, снять обивку двери -4-

вместе с крючком -5-.

Снятие и  у с т а н о в к а стекла

Снятие

Примечание. В данном руководстве

описывается снятие и установка стекла для

автомобилей, выпускавшихся с 01/92 по

07/97. Указания для автомобилей, произво-

дящихся с 08/97, указаны в конце главы

"Снятие и установка электростеклоподъе-

мника".

• Полностью открыть окно двери, а затем по-

днять стекло таким образом, чтобы его край

вышел из дверцы приблизительно на 80 мм.

• Снять обивку двери -3-.
• Отвинтить держатель -4-.
• Снять уплотнитель -5-.

• Осторожно снять пленочный уплотнитель

двери -6-. Не повредите уплотнитель.

• Вынуть стекло -7- из держателя стеклоподъе-

мника и, перемещая вверх, вывести стекло из

направляющих.

Установка

• Установить стекло на автомобиль.

• Установить пленочный уплотнитель двери.

Уплотнитель не должен быть порван. В про-

тивном случае в салон автомобиля будет

проникать сквозняк.

• Установить уплотнитель -5-.

• Привинтить держатель -4-.

• Установить обивку двери.

• Убедитесь, что стекло без помех перемеща-

ется вверх и вниз.

Снятие и установка ручного

стеклоподъемника

Снятие

Примечание. В данном руководстве

описывается снятие/установка ручного сте-

клоподъемника для автомобилей, выпускав-

шихся с 01/92 по 07/97. Указания для авто-

мобилей, производящихся с 08/97, указаны в

конце главы "Снятие/установка электросте-

клоподъемника ".

• Снять обивку двери и стекло.
• Вывернуть винты -13-.
• Открутить гайки -12- и -18-.
• Отсоединить стеклоподъемник -8- от двери

и, переместив вниз, достать его через

отверстие в двери.

3 0 7

Установка

• Установить стеклоподъемник и зафиксиро-

вать его с помощью гаек -12- и -18-, а также

винтов -13-. Момент затяжки: винт -13- = 25

Нм, гайка -12- и -18- - 10 Нм. Обратите вни-

мание, чтобы тяги стеклоподъемника не пе-

рекручивались.

• Установить стекло и обивку двери.

Снятие и установка

электростеклоподъемника

Снятие

Примечание. В данном руководстве

описывается снятие/установка электросте-

клоподъемника для автомобилей, выпускав-

шихся с 01/92 по 07/97. Указания для авто-

мобилей, производящихся с 08/97, указаны в

конце главы.

• Снять обивку двери и стекло.
• При необходимости отсоединить от электро-

мотора стеклоподъемника штекерный ра-

зъем.
Вывернуть винт -11- и гайку -18-.

Специальные указания для автомобилей выпуска с 08/97

• Отсоединить стеклоподъемник -9- от двери

и, перемещая его вниз, достать через отвер-

стие в двери.

Установка

• Установить стеклоподъемник и зафиксиро-

вать его винтами -11- и гайками -18-. Мо-

мент затяжки: винт -11- = 25 Нм, гайка -18-

= 10 Нм.

• При необходимости подсоединить к эле-

ктродвигателю стеклоподъемника штеке-

рный разъем -9-.

• Установить стекло и обивку двери.

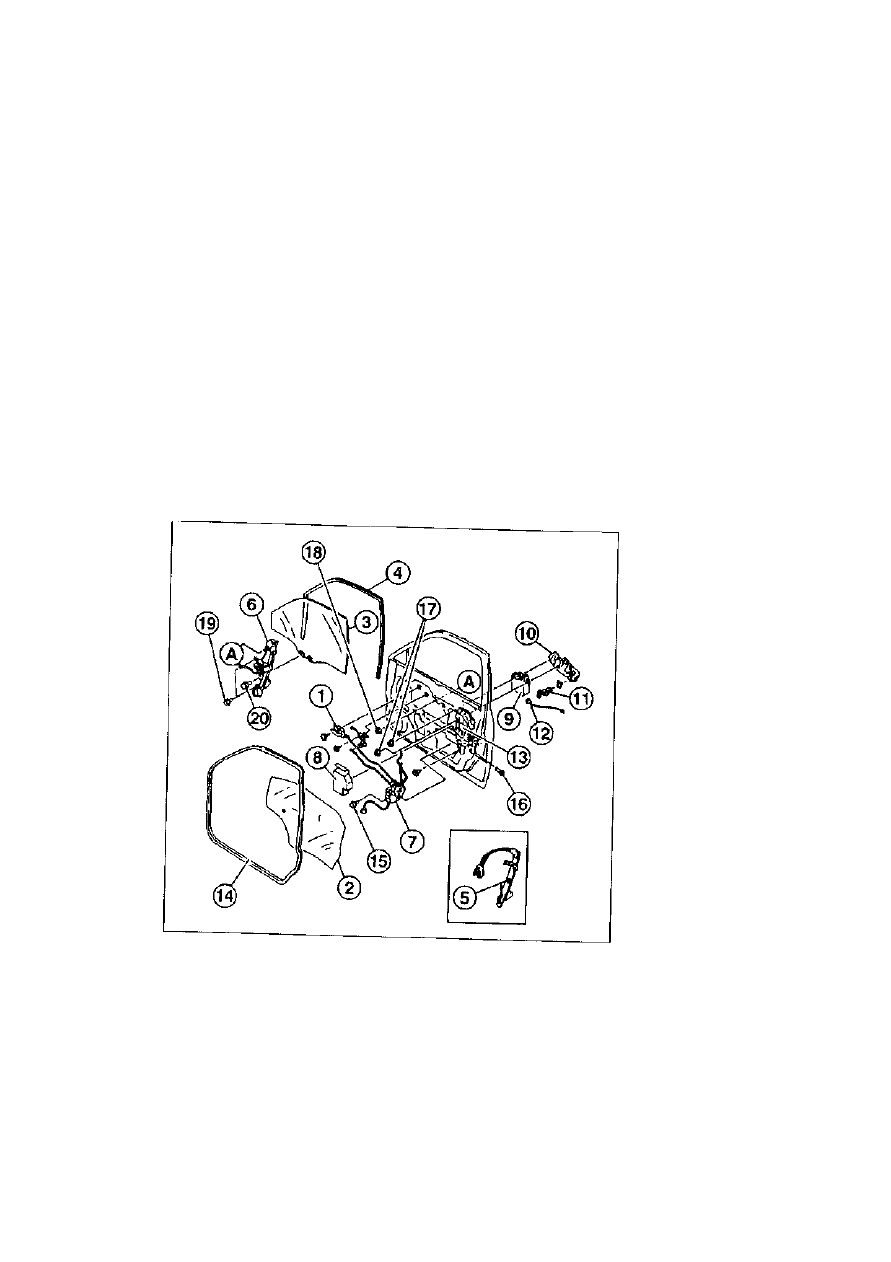

1 - внутренняя ручка двери;

2 - пленочный уплотнитель

двери;
3 - стекло;
4 - направляющие стекла;
5 - ручной стеклоподъемник;

6 - электростеклоподъемник;

7 - замок двери;

8 - защитная панель А;

9 - защитная панель В;
10 - наружная ручка двери;

11 - выключатель замка;

12 - тяга замка;
13 - панель системы тяг;

 :

14 - уплотнитель двери;

15 - винт (9 Нм);

16 - винт (5 Нм);
17 - гайка (6 Нм);
18 - гайка (25 Нм);

19 - винт (9 Нм);

20 - винт (25 Нм)

Примечание. Снятие и установка стекла и

стеклоподъемника не имеет принципиального

отличия от данных операций на автомобилях,

выпускавшихся с 01/92 по 07/97. Ниже будут

отмечены некоторые особенности.

• Для снятия стекла и стеклоподъемника необхо-

димо последовательно демонтировать все эле-

менты от  - 1 - до -14- (в том порядке, как они

перечислены в подписях к рисунку). Это тре-

бование распространяется на винты и гайки

от -15- до -20-. Сборку осуществлять в обра-

тном порядке.
Перед снятием стекла оно должно выступать

из двери на 60 мм.
