Mazda 626 GE, 626 GF. Руководство - часть 73





• Вывернуть винты  - 1 - .
• Снять с автомобиля наружный облицовочный

элемент -2-.

• Установку производить в обратном порядке.

Специальные указания для

автомобилей выпуска с 08/97

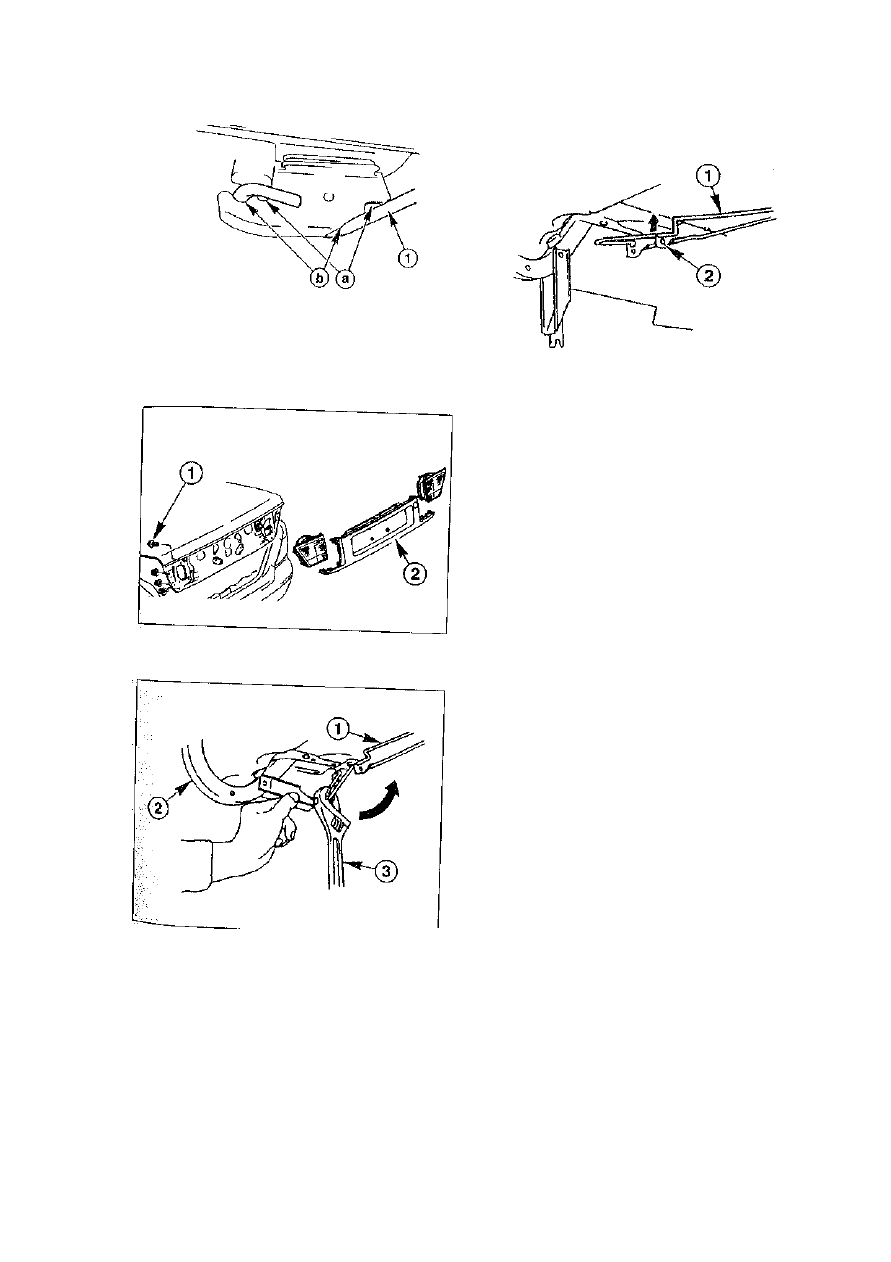

• Вынуть из держателя -2- в направлении, ука-

занном стрелкой, регулировочную пружину.

• Открыть с помощью отвертки крышку  - 1 - фи-

ксатора -2- регулировочной пружины -3-.

Для этого следует нажать на крючок -4-.

• Вынуть из шарнира -2- с помощью разво-

дного ключа -3- в направлении, указанном

стрелкой, регулировочную пружину  - 1 - .

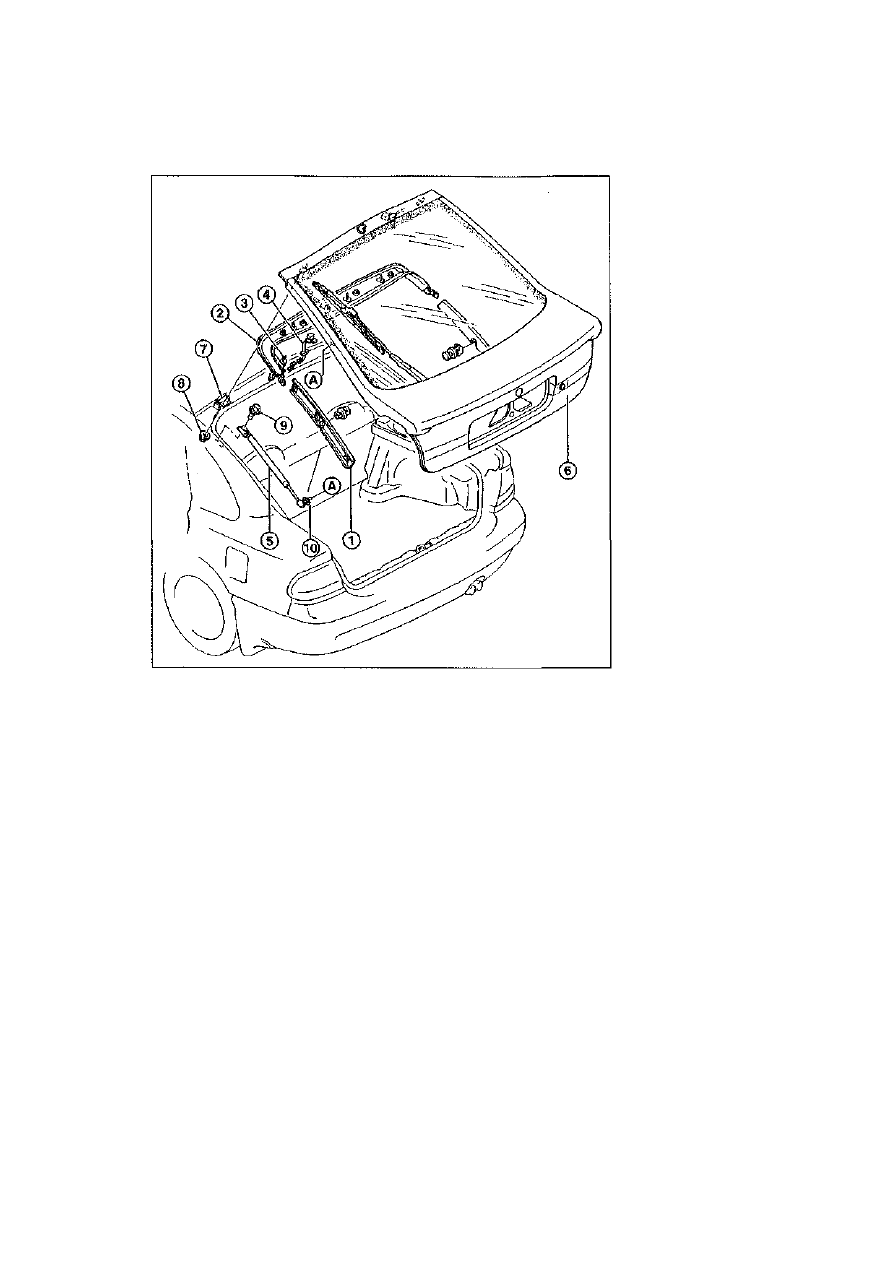

Снятие и установка задней двери

Автомобили с кузовом хэтчбек выпуска с 01/92 по 07/97

1 - боковой облицовочный

элемент задней двери;
2 - верхний облицовочный
элемент задней двери;
3 - шланг стеклоомывателя;
4 - электрический штекерный
разъем;
5 - газонаполненный аморти-
затор;
6 - задняя дверь;
7 - шарнир;

8 - гайка (13 Нм);
9 - болты (12 Нм, 2 шт.);

10 - опора (20 Нм);

А-А - данными буквами обо-
значены детали, соединяемые
друг с другом

Снятие

• При выключенном зажигании отсоединить

провод от отрицательного (-) полюсного вы-

вода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

при отсоединении проводов от выводов акку-

мулятора будет сброшен. Отличительным

признаком радиоприемников данного типа

является слово "CODE" на панели управления

либо значок ключа красного цвета. Радиопри-

емник может быть введен я эксплуатацию то-

лько после введения спец. кода. Поэтому за-

ранее, до отключения аккумуляторной бата-

реи, необходимо узнать спец. код.

• Отсоединить от фиксаторов боковой облицо-

вочный элемент задней двери  - 1 - .

• Отсоединить от фиксаторов верхний облицо-

вочный элемент задней двери -2-.

• Снять шланг стеклоомывателя -3- и разъеди-

нить штекерный разъем -4-.

• Отметить положение гаек -8- по отношению

к шарнирам.

• Помощник должен поднять и удерживать за-

днюю дверь. В это время следует вывернуть бо-

лты -9- и снять газонаполненный амортизатор.

* Открутить гайки -8- шарниров -7- и вместе с

помощником снять заднюю дверь.

Установка

• Вместе с помощником установить заднюю

дверь на шарниры и слегка закрутить гайки.

• Совместить заднюю крышку со сделанными

во время снятия отметками. Затянуть шарни-

рные гайки (13 Нм).

• Установить газонаполненный амортизатор.

Для этого следует закрепить опору -10- (20

Нм) и при необходимости завернуть 2 болта

-9- (12 Нм) вместе со стопорными шайбами.

• Надеть шланг стеклоомывателя и подсоеди-

нить электрический штекерный разъем.

• Установить в начале верхний, а затем ни-

жний облицовочный элементы задней двери.

• Осторожно закрыть заднюю дверь. Проверить

свободу хода двери. Воздушный зазор между

задней дверью и прилегающими деталями ку-

зова должен быть одинаковой ширины по всей

протяженности. При необходимости отрегули-

ровать положение задней двери.

• Подсоединить провод к отрицательному (-)

выводу аккумулятора. При необходимости

ввести спец. код в радиоприемник и устано-

вить время на часах.

298

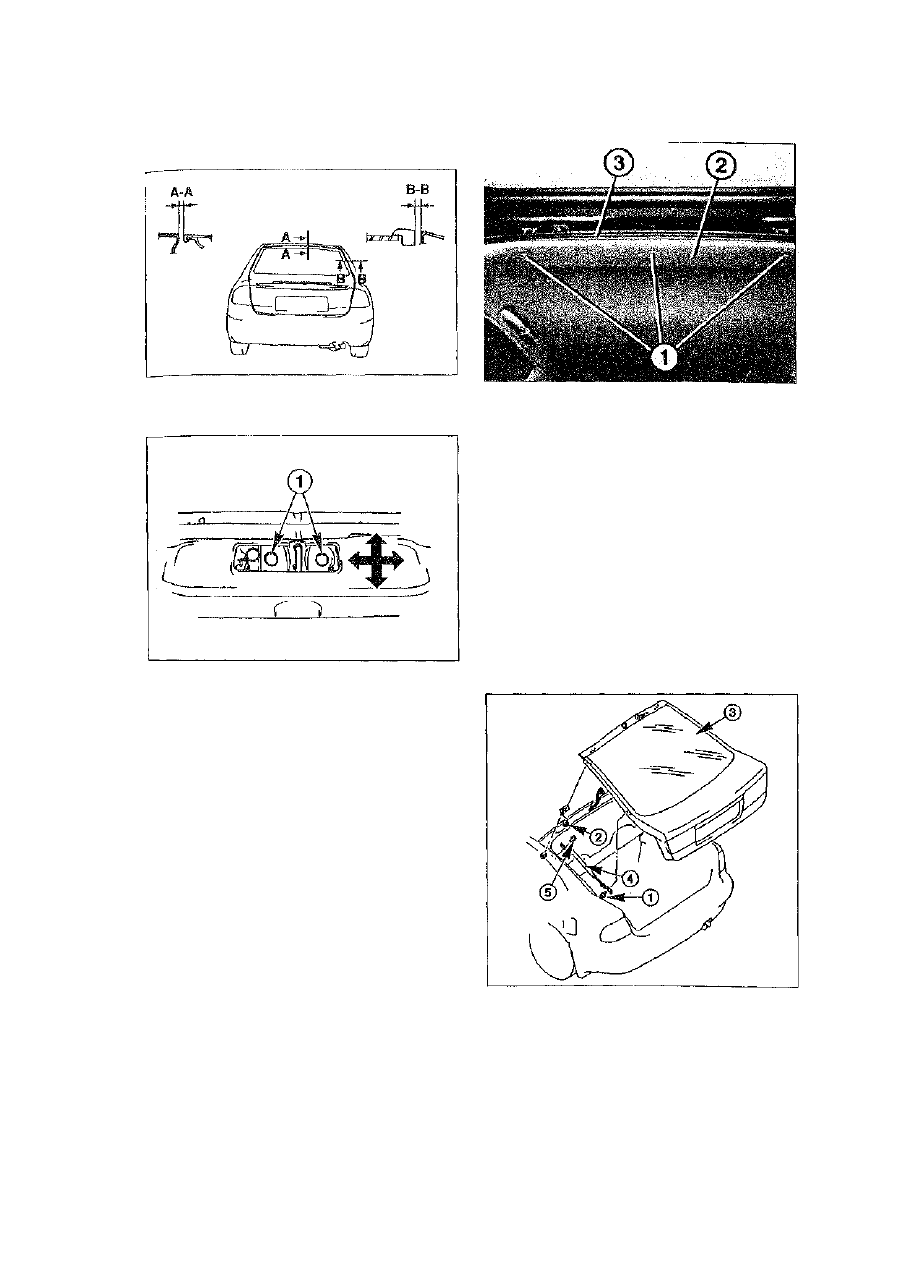

• Ослабить гайки крепления шарниров. Пере-

мещая заднюю дверь, отрегулировать зазор:

А-А: 6,0 мм ± 2,0 мм

В-В: 6,6 мм + 0,8 мм

• При плохой работе замка задней двери, при

наличии большого люфта двери, если в

закрытом положении дверь находится под

сильным натяжением, следует ослабить ви-

нты  - 1 - и переместить в необходимом на-

правлении держатель замка.

• Затянуть винты  - 1 - держателя замка (25 Нм).

Снятие и  у с т а н о в к а  з а д н е й  д в е р и

Автомобили с кузовом хэтчбек

выпуска с 08/97

Снятие

* При выключенном зажигании отсоединить

провод от отрицательного (-) полюсного вы-

вода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

при отсоединении проводов от выводов акку-

мулятора будет сброшен. Отличительным

признаком радиоприемников данного типа

является слово "CODE" на панели управления

либо значок ключа красного цвета. Радиопри-

емник может быть введен в эксплуатацию то-

лько после введения спец. кода. Поэтому за-

ранее, до отключения аккумуляторной бата-

реи, необходимо узнать спец. код.

• Снять в задней части салона обивку крыши.

Для этого нужно вынуть 3 разжимных фикса-

тора  - 1 - и осторожно вытянуть обшивку

крыши -2- из уплотнителя задней двери -3-.

Внимание. Обшивка крыши должна оста-

ться сбоку закрепленной в облицовочном

элементе окна задка кузова. Снять разжи-

мные фиксаторы -1-.

• Отсоединить все штекерные соединения,

крепящие обшивку к крыше.

Внимание. При снятии будьте осторожны,

не повредите обшивку крыши. Обшивка

крыши может иметь острые края. При необ-

ходимости обклеить края изоляционной лен-

той или работать в перчатках.

• Вынуть из кузова гибкие шланги.

Примечание. Для демонтажа резинового

фланца лучше всего использовать спец.

приспособление Hazet 1965-20. Осторожно

вытянуть из отверстий соединитель провода

со штекерными разъемами.

• Отметить (обвести чертилкой) положение

гаек крепления по отношению к шарнирам.

• Открыть заднюю дверь. Помощник должен

ее удерживать в таком положении.

• Снять газонаполненный амортизатор -4-.

Для этого следует вывернуть винт  - 1 - . Если

299

Регулирование

амортизатор должен быть полностью снят,

вывернуть из кузова винты -5- и вынуть

амортизатор.

• Открутить гайки -2- и вместе с помощником

снять заднюю дверь -3-.

Установка

• Установить дверь на шарниры и слегка за-

крутить гайки.

• Совместить заднюю дверь со сделанными во

время снятия отметками и затянуть гайки (25

Нм).

• Установить на автомобиль газонаполненный

амортизатор. Для этого следует завернуть

винт  - 1 - (25 Нм) и при необходимости заве-

рнуть винты -5- (25 Нм).

• Продеть в отверстие в кузове электрические со-

единительные провода со штекерными разъе-

мами.

• Восстановить все штекерные соединения,

крепящие обшивку к крыше.

Внимание. При установке будьте осторо-

жны, не повредите обшивку крыши. Обшивка

крыши может иметь острые края. При необ-

ходимости обклейте изоляционной лентой

края или работайте в перчатках.

• Вставить край обшивки в верхний уплотни-

тель задней двери.

• Закрепить обшивку с помощью разжимных

фиксаторов.

• Осторожно закрыть заднюю дверь. Прове-

рить, свободно ли закрывается замок задней

двери, имеет ли одинаковую ширину. При

необходимости отрегулировать положение

задней двери.

• Подсоединить провод к отрицательному (-)

выводу аккумулятора. При необходимости

ввести спец. код в радиоприемник и устано-

вить время на часах.

• При плохой работе замка задней двери, если

в закрытом положении дверь находится под

сильным натяжением, при наличии большого

люфта двери ослабить винты крепления дер-

жателя замка и переместить его в нужном

направлении.

• Затянуть винты крепления держателя замка

(25 Нм).

С н я т и е и установка замка задней
двери/выключателя замка

Автомобили выпуска с 08/97 с

кузовом хэтчбек

Примечание, В данном руководстве опи-

сано снятие/установка замка задней двери да о

автомобилях, выпускаемых с 03/97. Сня-

тие/установка замка на автомобилях других -

моделей не имеет принципиального отличия.

Снятие

• При выключенном зажигании отсоединить:

провод от отрицательного (-) полюсного вы-

вода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

при отсоединении проводов от выводов акку-

мулятора будет сброшен. Отличительным

признаком радиоприемников данного типа

 :

является слово "CODE" на панели управления

либо значок ключа красного цвета. Радиопри-

емник может быть введен в эксплуатацию то-

лько после введения спец. кода. Поэтому за-

ранее, до отключения аккумуляторной бата-

реи, необходимо узнать спец. код.

• Отвернуть и снять внутреннюю ручку.
• Отсоединить от фиксаторов и снять нижний

облицовочный элемент задней двери.

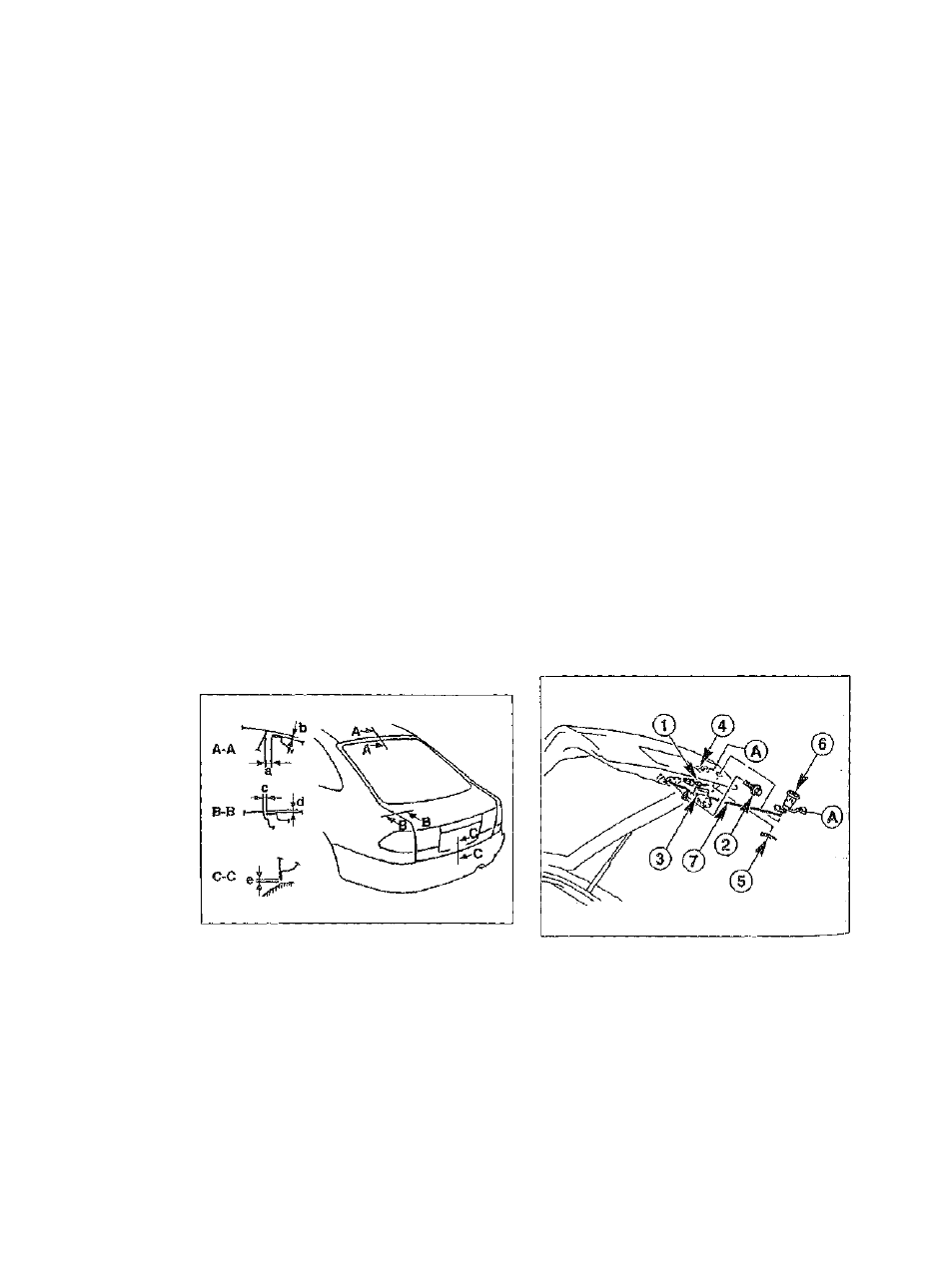

Регулирование

• Ослабить гайки крепления шарниров. Пере-

мещая заднюю дверь, отрегулировать зазор:

а: 8,7 мм ± 1 мм
в: 1,1 мм ± 1 мм
с: 5,0 мм ± 1,5 мм
d: 0,5 мм ± 1  м м
е: 8,5 мм  + 1 , 5 мм

• Разъединить штекерный разъем  - 1 - .

• Вывернуть винты -2-.
• Вынуть замок -3- из задней двери.

• Разъединить штекерный разъем -4-, находя-

щийся в монтажном отверстии замка.

• Отсоединить фиксатор крепления -5- от вы-

ключателя замка.

3 0 0
