• Вставить пластинки -2- в отверстия на реше-

тке радиатора. Нажать на решетку до щел-

чка.

Автомобили выпуска с 08/97

Снятие

• Открыть капот.

2 8 9

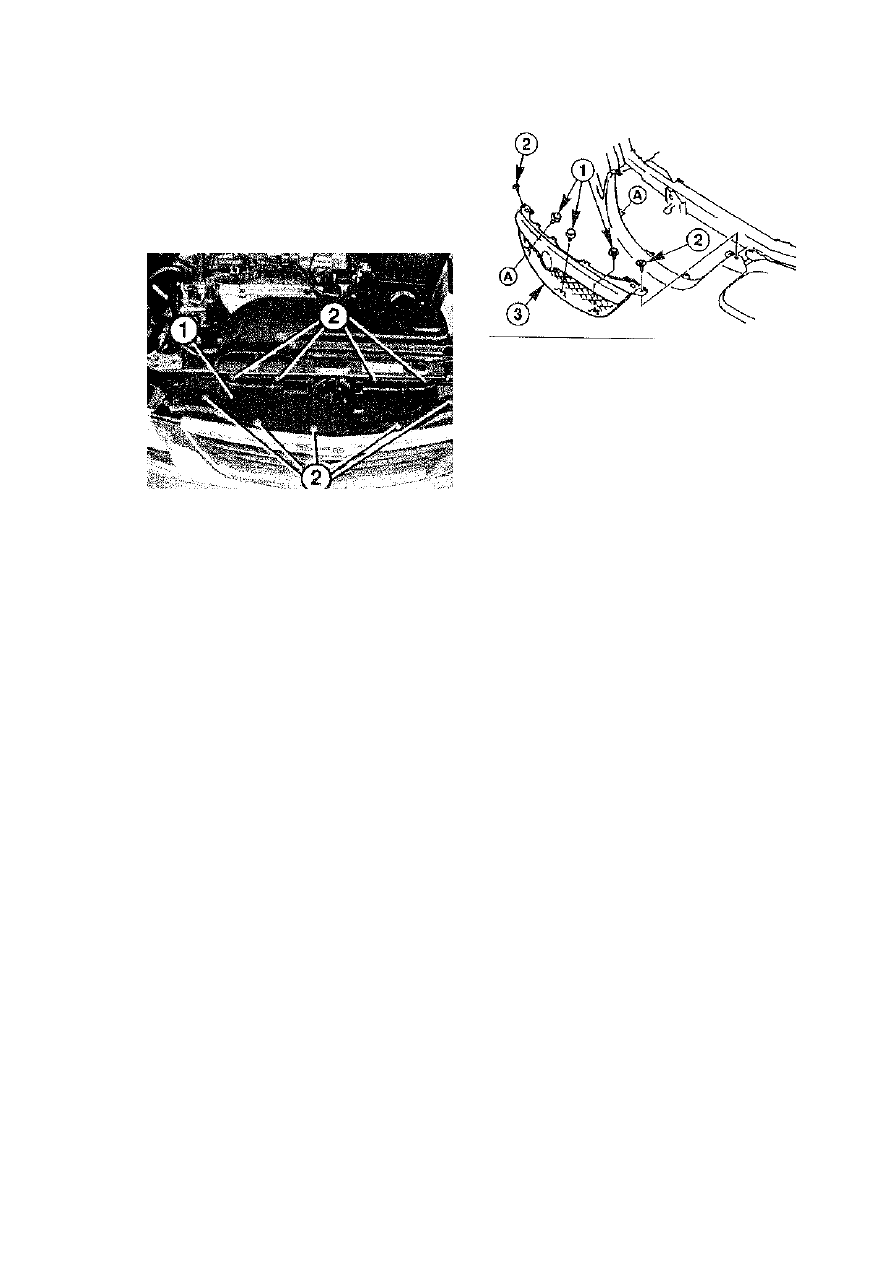

• Отвернуть гайки крепления -2- верхней за-

щиты радиатора -1- и снять ее.

• Снять разжимные фиксаторы  - 1 - .
• Вывернуть винты -2- и снять решетку радиа-

тора -3-.

Установка

• Закрепить винтами решетку радиатора.
• Установить разжимные фиксаторы А-А - ме-

ста установки фиксаторов.

• Закрепить верхнюю защиту радиатора.

Снятие и установка задней облицовки

Автомобили выпуска с 01/92 по 07/97

Автомобили с кузовом седан/хэтчбек

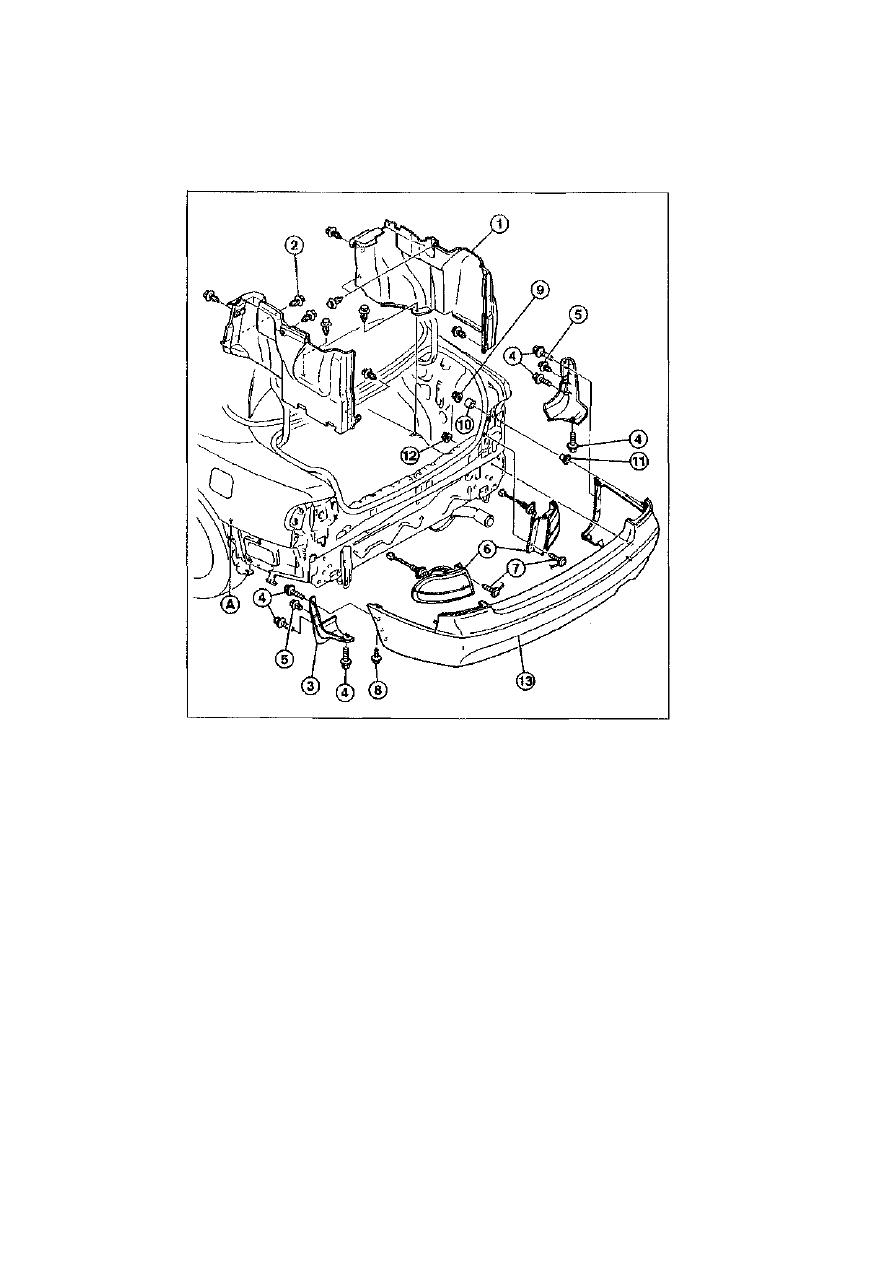

1 - боковой облицовочный

элемент багажного отде-

ления;

2 - разжимной фиксатор;
3 - брызговик;

4 - винты;
5 - разжимные фиксаторы;

6 - наружный задний фо-

нарь;
7 - винты крепления за-

днего фонаря;

8 - болты (2 штуки);

9 - гайки (2 шт., 9 Нм);

10 - втулки (2 шт.);
11 - втулки (2 шт.);
12 - гайки (2 шт., 20 Нм);
13 - бампер;

А-А - данными буквами

обозначены детали, сое-

диняемые друг с другом

Снятие

• Свернуть коврик в багажном отделении.
• Снять разжимные фиксаторы -2- и снять с

автомобиля облицовочный элемент бага-

жного отделения - 1 - .

• Снять разжимные фиксаторы -5- с брызго-

вика -3-, вывернуть винты -4- и снять с ав-

томобиля брызговик.

• Выкрутить винты -7- и снять задние фонари -6-.
• Вывернуть болты -8-.
• Открутить гайку -9- и снять ее вместе со

втулкой -10-.

• Открутить гайку -12- и вместе с помощни-

ком снять задний бампер с автомобиля.

Установка

• Убедитесь, что втулка -11- установлена в

бампере. Вместе с помощником установить

задний буфер на автомобиль.

• Изнутри закрутить гайки-12-(20 Нм).
• Надеть втулку -10- и закрутить гайку -9- (9

Нм).

• Завернуть винты -8-.
• Зафиксировать на автомобиле винтами за-

дние фонари.

• Закрепить брызговик. Установить разжи-

мные фиксаторы.

• Закрепить разжимными фиксаторами вну-

тренний облицовочный элемент багажного

отделения.

• Застелить в багажном отделении коврик.

290

Автомобили выпуска с 08/97 с

кузовом седан/хэтчбек
Снятие

• Снять задний облицовочный элемент бага-

жного отделения.

• Автомобили с кузовом седан: сзади отсое-

динить боковой облицовочный элемент от

фиксаторов багажного отделения.

• Автомобили с кузовом хэтчбек: снять боко-

вой облицовочный элемент с автомобиля.

• Зафиксировать гайками козырек.
• Установить боковой облицовочный элемент

багажного отделения.

• Установить задний облицовочный элемент

багажного отделения.

Автомобили выпуска с 08/97 с

кузовом универсал
Снятие

• Открыть заднюю дверь.

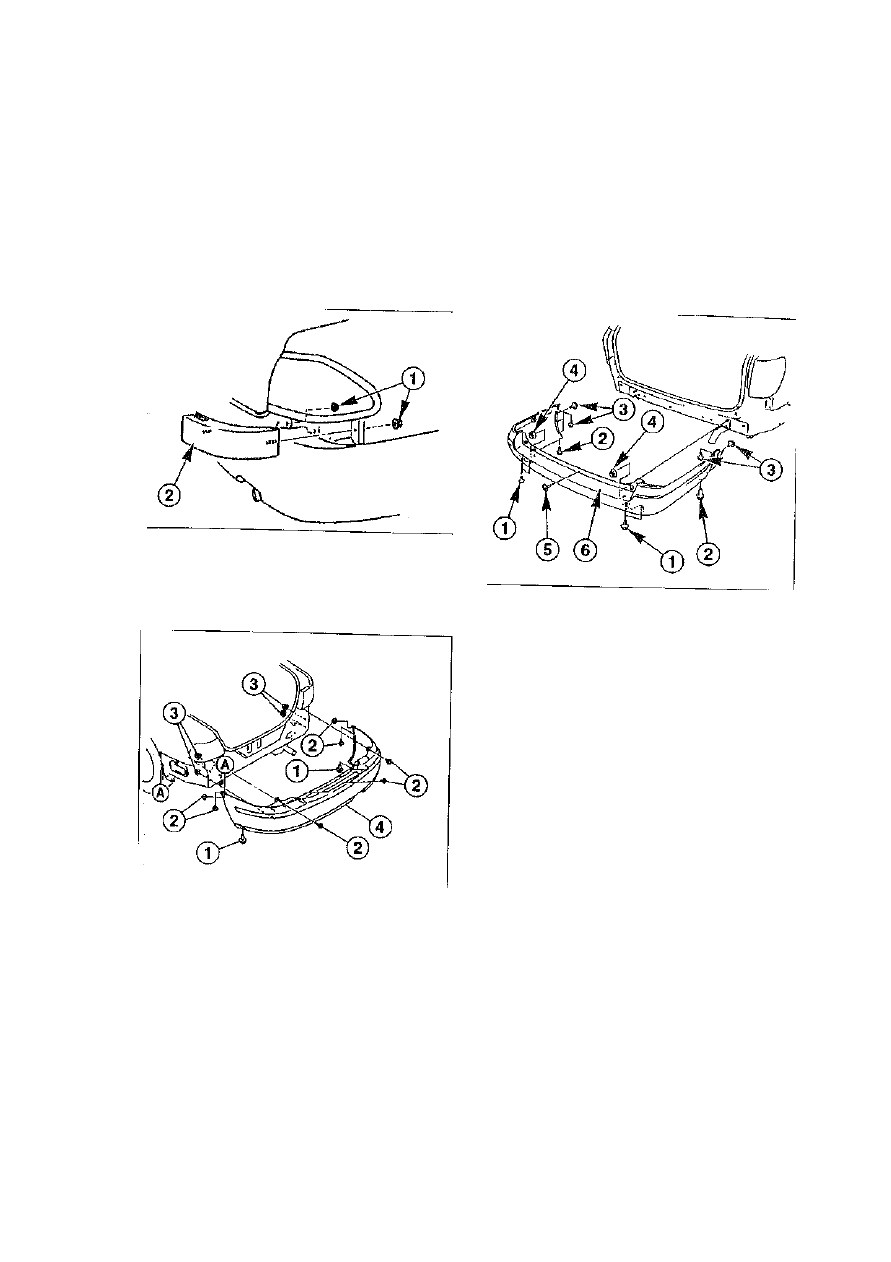

8 Изнутри открутить гайки  - 1 - и снять козырек

-2-.

Примечание. На рисунке изображен авто-

мобиль с кузовом седан.

9

 Отвернуть брызговик и снять его с автомо-

биля.

• Вывернуть винты  - 1 - .

• Вывернуть винты -2-.

• Открутить гайки -3- и снять вместе с помо-

щником задний бампер -4- с автомобиля.

Установка
• Установить на автомобиль вместе с HOMO-

щником задний бампер -4- и закрутить изну-

три гайки -3- (20 Нм).

• Завернуть винты -2- (1,5 Нм).

• Завернуть винты  - 1 - (5 Нм).

• Закрепить к заднему бамперу брызговик.

• Вывернуть винты -1- и -2-.
• Вывернуть винты -3-.
• Открутить гайки -4-.

• Снять фиксатор -5- и демонтировать вместе

с помощником задний бампер с автомобиля.

Установка

• Установить на автомобиль вместе с помо-

щником задний бампер и зафиксировать его

гайками -4- (20 Нм),

• Установить фиксатор -5-.
• Завернуть винты -3- (1,5 Нм).

• Завернуть винты -2- (5 Нм).
• Завернуть винты  - 1 - (20 Нм).

Снятие и установка п е р е д н и х крыльев

Снятие

• При выключенном зажигании отсоединить

провод от отрицательного (-). полюсного вы-

вода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

при отсоединении проводов от выводов акку-

мулятора будет сброшен. Отличительным

признаком радиоприемников данного типа

является слово "CODE" на панели управления

либо значок ключа красного цвета. Радиопри-

емник может быть введен в эксплуатацию то-

лько после введения спец. кода. Поэтому за-

ранее, до отключения аккумуляторной бата-

реи, необходимо узнать спец. код.

• Снять передний бампер.

291

• Снять боковой указатель поворота.

Предупреждение. При использовании до-

мкрата или спец, подъемников возникает

опасность получения травмы. Поэтому зара-

нее следует прочесть главу "Применение до-

мкрата, спец. подъемников".

• Отметить краской положение колеса по

отношению к ступице. Тем самым отбалан-

сированное колесо будет установлено в ис-

ходное (первоначальное) положение. Откру-

тить гайки крепления колес, автомобиль при

этом должен стоять на земле. Поднять с по-

мощью домкрата или спец. подъемников пе-

ред автомобиля и снять передние колеса.

• Отвернуть винты крепления брызговика.
• Снять защиту крыльев.

Примечание. Уплотнитель и антикоррозий-

ная защита кузова обеспечивают точное кре-

пление крыла. Для снятия крыла необходимо

прогреть место стыка крыла и днища. Если

отсутствует соответствующее оборудование,

отделить антикоррозийный защитный слой с

помощью ножа.

Внимание. Не перегреть поливинилхлори-

дный антикоррозийный слой защиты днища

кузова. Иначе возникнут изменения цвета

слоя, появление пузырей по его поверхности,

образуется соляная кислота, вызывающая

ржавчину и ядовитые пары.

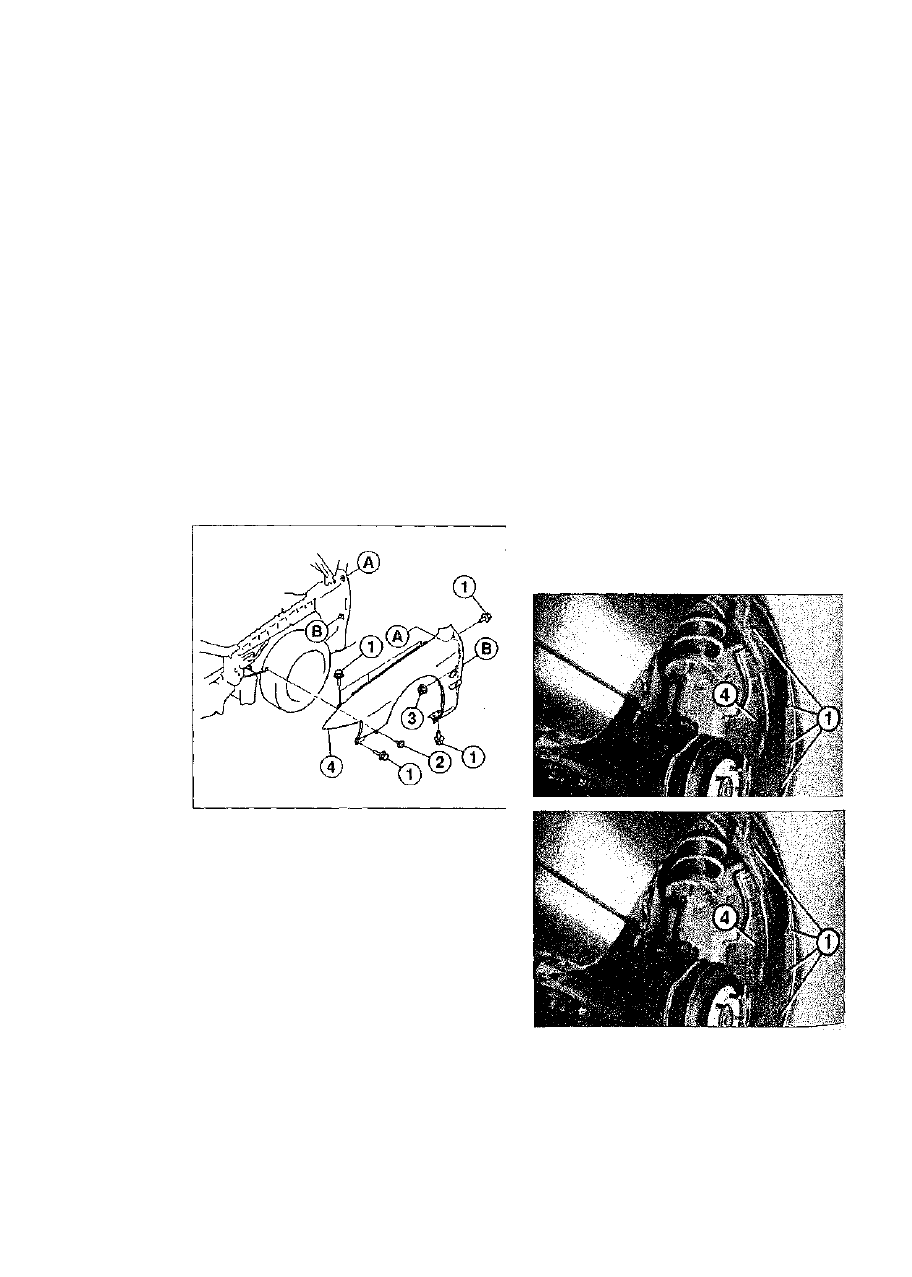

• Вывернуть болты  - 1 - и -2-, а также гайку -3-.
• Обработать антикоррозийный слой защиты в

месте стыка днища и крыла горячим возду-

хом. Осторожно снять крыло -4-.

• Удалить уплотнительную массу с кузова. Не

повредите лакокрасочное покрытие кузова.

При установке крыла удалить уплотнитель-

ную массу и с него.

Установка

Примечание. А-А и В-В - с помощью дан-

ных букв обозначены детали, соединяемые

друг с другом.

• Нанести лакокрасочное покрытие на те ме-

ста, которые после установки крыла на авто-

мобиль станут недоступными.

292

• Очистить места прилегания на крыле, при

необходимости отрихтовать их.

• Установить уплотнительную ленту крыла или

нанести уплотнительную массу в местах при-

легания крыла.

• Закрепить крыло с помощью винтов. Зазор

по всей протяженности крыла должен иметь

одинаковую ширину. Допустимо отклонение

не более 1 мм.

• При необходимости покрасить крыло в цвет

автомобиля.

• Установить спереди брызговик.
• Установить передний бампер.
• Установить боковой указатель поворота.
• Установить защиту крыла.
• При установке совместить отметки на колесе

и ступице, сделанные во время снятия. За-

ранее смазать направляющие колес. Ни в

коем случае не смазывать гайки крепления

колес. Заржавевшие гайки заменять новыми.

Закрутить гайки крепления колес. Опустить

автомобиль на землю и затянуть гайки

крест-накрест (110 Нм).

• Подсоединить провод к отрицательному (-)

выводу аккумулятора. При необходимости

ввести спец. код в радиоприемник и устано-

вить время на часах.

Снятие и  у с т а н о в к а  з а щ и т ы  к р ы л ь е в

Снятие
