Mazda 626 GE, 626 GF. Руководство - часть 50

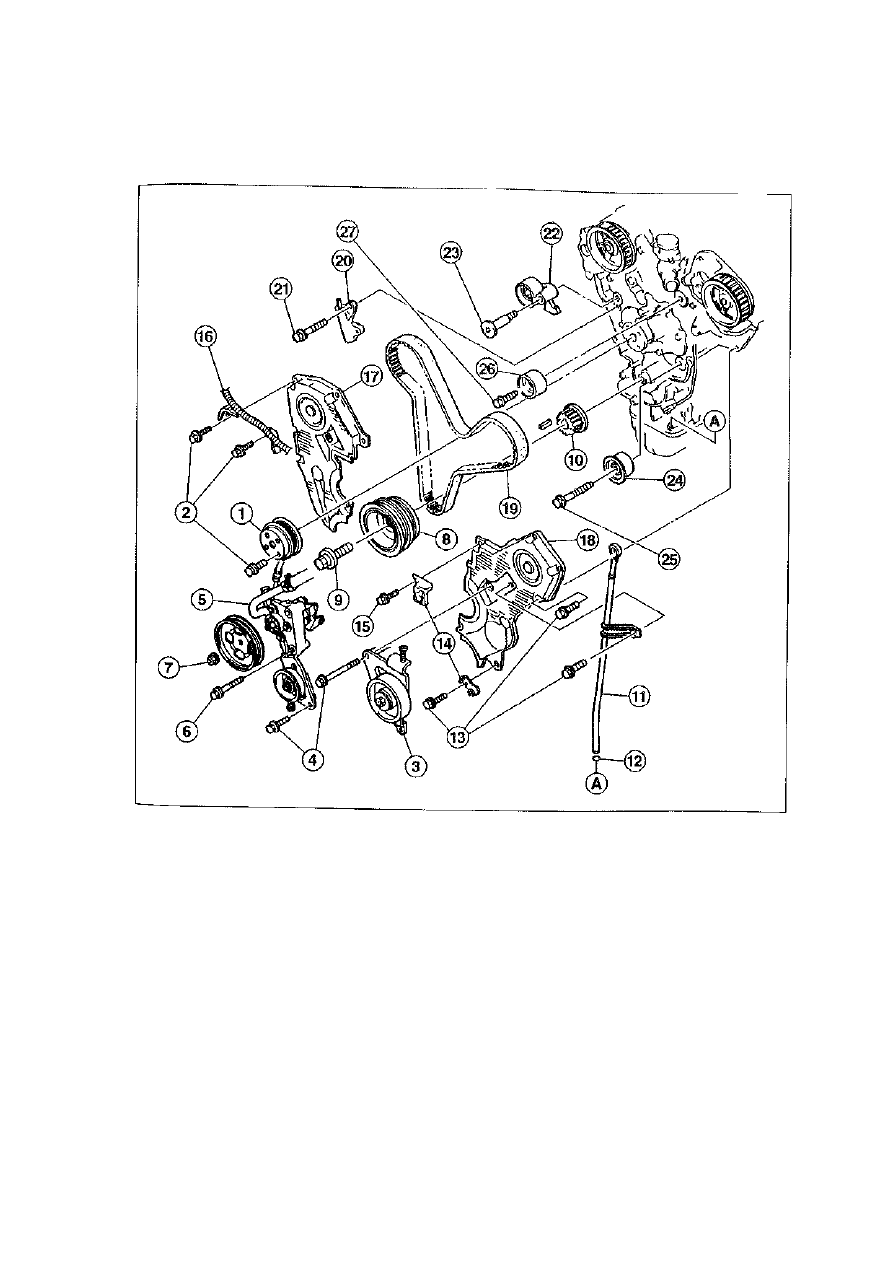

Элементы зубчатого ременного привода (бензиновый

двигатель объемом 2,5 л)

1 - Шкив насоса охлаждающей жидкости

2 - Болты, 10 Нм
3 - Натяжной ролик
4 - Болты, 25 Нм

5 - Гидронасос
6 - Болт, 40 Нм
7 - Гайка, 80 Нм
8 - Шкив коленчатого вала
9 - Болт, 165 Нм
10 - Шестерня зубчатого ремня коленчатого вала
11 - Указатель уровня масла с направляющей тру

бкой
12 - Кольцо круглой формы (всегда заменять)
13 - Болты, 10 Нм

14 - Держатель жгута проводов датчика угла пово-

рота коленчатого вала

15 - Болт, 10 Нм
16 - Держатель жгута проводов двигателя
17 - Правая крышка зубчатого ремня
18 - Левая крышка зубчатого ремня
19 - Зубчатый ремень

20 - Натяжное устройство зубчатого ремня
21 - Болт, 25 Нм
22 - Натяжной ролик
23 - Болт, 40 Нм

24 - Направляющий ролик 1
25 - Болт, 45 Нм
26 - Направляющий ролик 2

27 - Болт, 45 Нм

205

Расположение цилиндров

Маркировки положения ВМТ

Цилиндры считаются от 1 до 6 А - задний

ряд цилиндров, В - передний. Стрелкой пока-

зана сторона зубчатого ремня, то есть по на-

правлению движения вправо.

Последовательность зажигания: 1-2-3-4-5-6.

Ослабление и затяжка болтов
головки цилиндров

• Ослабить болты головки цилиндров в поря-

дке от 8 до 1 в несколько этапов.

Номинальная длина болтов - 133,7-134,3

мм, предельно допустимая - 135,0 мм.

• Затянуть болты головки цилиндров в порядке

от 1 до 8 в несколько этапов

1 этап: динамометрическим ключом момен-

том 25 Нм.

2 этап: на 1/4 оборота (90°+ 5°) жестким

ключом.

3 этап: на 1/4 оборота (90°+ 5°) жестким

ключом.

206

• Установить цилиндр 1 двигателя в ВМТ за-

жигания (см. соотв. главу).

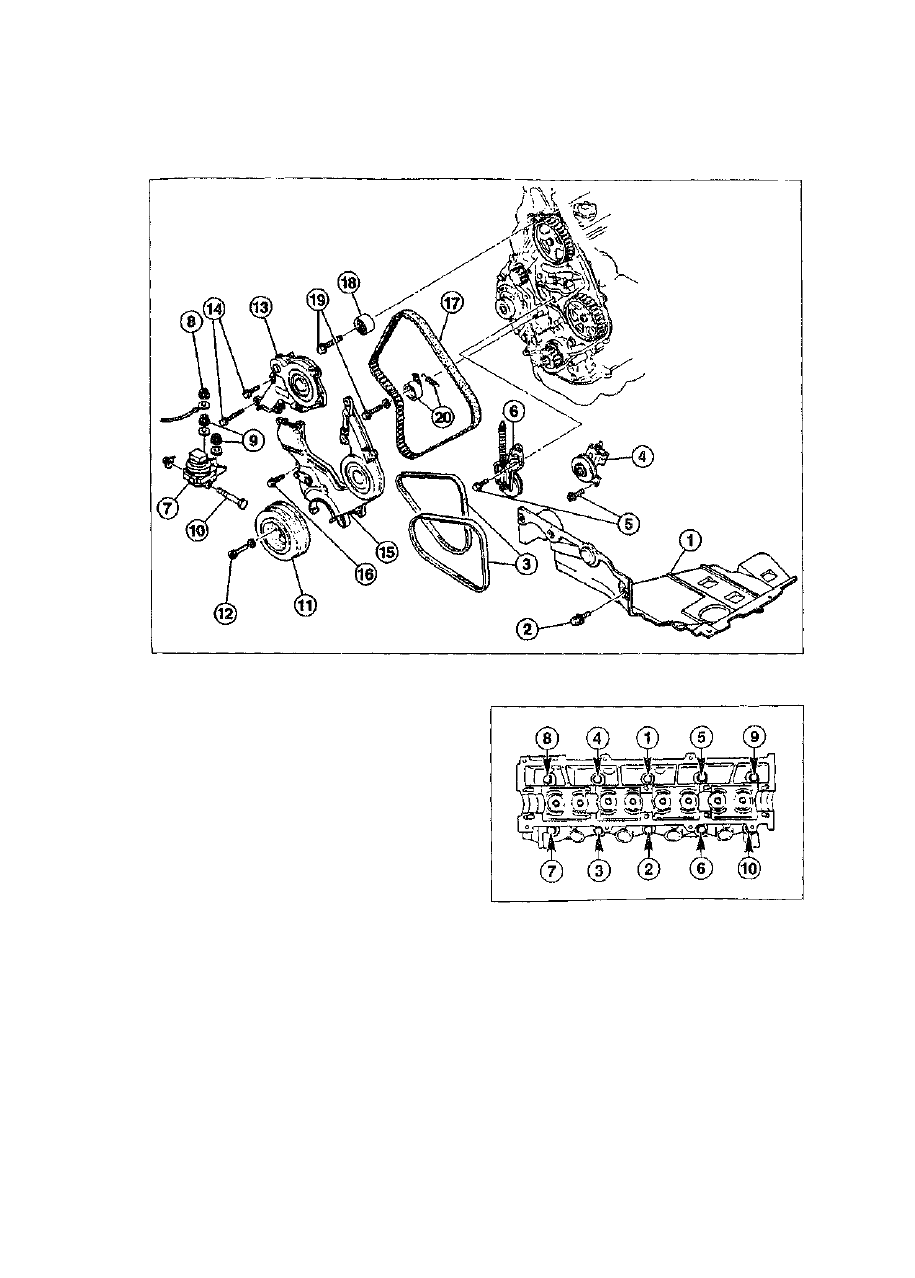

Элементы зубчатого ременного привода

двигатель мощностью 55 кВт/75 л.с.)

1 - Защита моторного отсека

2 - Болт, 10 Нм

3 - Клиновой ремень
4 - Направляющий ролик ремня компрессора кон-

диционера

5 - Болты, 45 Нм

6 - Автоматическое натяжное устройство зубчатого

ремня
7 - Подшипник двигателя N3
8 - Гайка, 80 Нм
9 - Гайки, 90 Нм

10 - Болт, 110 Нм
11 - Шкив коленчатого вала
12 - Болт, 30 Нм
13 - Верхняя крышка зубчатого ремня
14 - Болты, 10 Нм
15 - Нижняя крышка зубчатого ремня
16 - Болт, 10 Нм
17 - Зубчатый ремень

18 - Направляющий ролик
19 - Болты, 45 Нм
20 - Направляющий ролик с пружиной

Ослабление и затяжка болтов
головки цилиндров

207

• Ослабить болты головки цилиндров по поря-

дку с 10 до 1, затем затянуть их в несколько

этапов в порядке с 1 по 10.

Номинальная длина болтов - 113,2-113,8

мм, предельно допустимая - 114,5 мм.

1 этап: динамометрическим ключом момен-

том 30 Нм.

2 этап: на 1/4 оборота (90°+15-0° ) же-

стким ключом.

3 этап: на 1/4 оборота (90

о

+15-0

0

 ) жестким

ключом.

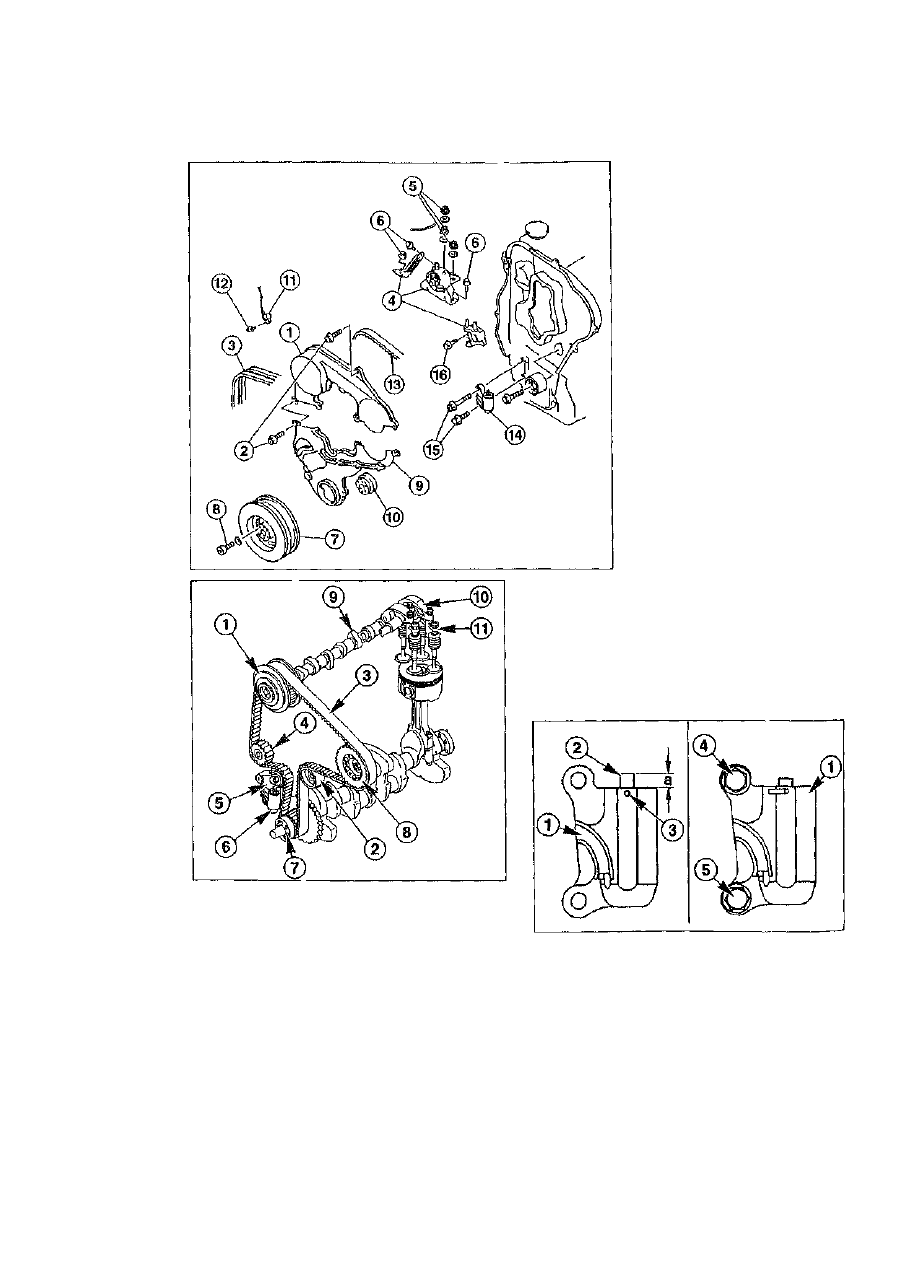

1 - Верхняя крышка зубчатого ремня

2 - Болты, 10 Нм
3 - Клиновой ремень

4 - Подшипник двигателя N3
5 - Гайки, 90 Нм
6 - Болты/гайка, 70 Нм
7 - Шкив коленчатого вала

8 - Болт, 30 Нм
9 - Нижняя крышка зубчатого ремня

10 - Внутренний поясок шкива
11 - Датчик угла поворота коленча-

того вала

12 - Болт, 10 Нм
13 - Зубчатый ремень

14 - Автоматическое натяжное

устройство зубчатого ремня

15 - Болты, 25 Нм

16 - Болт, 45 Нм

1 - Шестерня распределительного вала

2 - Направляющий ролик
3 - Зубчатый ремень
4 - Шестерня насос охлаждающей жидкости
5 - Натяжной ролик
6 - Натяжное устройство зубчатого ремня
7 - Распределительная шестерня коленчатого вала

8 - Шестерня ТНВД
9 - Распределительный вал

10 - Коромысло
11 - Мост коромысла

Указания по снятию и установке

зубчатого ремня

Подробно снятие и установка зубчатого ре-

мня для дизельного двигателя мощностью 74

кВт/100 л с не описываются. В данной главе

помещены лишь основные указания по устано-

вке.

Автоматическое натяжное устройство

• Растянуть натяжное устройство зубчатого

ремня  - 1 - вертикально с помощью тисков

Внимание! Если сделать это горизонта-

льно, может вытечь масло, и устройство бу-

дет повреждено.

• Надавить на шатун -2- с силой 235 Н (24 кг)

и проверить, отсутствует ли зазор. При отсу-

тствии зазора медленно надавить на шатун и

208

Элементы зубчатого ременного привода (дизельный
двигатель мощностью 74 кВт/100 л.с.)
