Mazda 626 GE, 626 GF. Руководство - часть 3

Передняя дверь (со
стороны водительского
сидения)

Автомобили выпуска

01/91 - 07/97

Передняя дверь (со
стороны пассажира)

Автомобили выпуска

01/91 - 07/97

Задняя дверь

Автомобили выпуска

01/91 - 07/97

1 - Кнопка закрытия двери 2

- Ручка привода замка двери 3 -

Наружное зеркало заднего вида

4 - Блок управления электро-

стеклоподъемниками* 5 - Ан-

тистатическая планка 6 - Две-

рной фонарь

* зависит от комплектации

Автомобили выпуска с

07/97

1 - Кнопка закрытия двери

2 - Ручка привода замка двери

3 - Наружное зеркало заднего

вида 4 - Блок управления эле-

ктростеклоподъемниками

* зависит от комплектации

1 - Кнопка закрытия двери

2 - Ручка привода замка двери

3 - Наружное зеркало заднего

вида 4 - Выключатель стеклопо-

дъемника* 5 - Антистатическая

планка 6 - Дверной фонарь

* зависит от комплектации

Автомобили выпуска с

07/97

1 - Кнопка закрытия двери

2 - Ручка привода замка двери

3 - Наружное зеркало заднего

вида 4 - Выключатель стеклопо-

дъемника

* зависит от комплектации

1 - Кнопка закрытия двери

2 - Ручка привода замка двери

3 - Выключатель стеклоподъе-

мника* 4 - Рычаг приспособле-

ния, обеспечивающего пасси-

вную безопасность детей 5 -

Дверной фонарь

* зависит от комплектации

Автомобили выпуска с

07/97

1 - Кнопка закрытия двери

2 - Ручка привода замка двери

3 - Выключатель стеклоподъе-

мника* 4 - Рычаг приспособле-

ния, обеспечивающего пасси-

вную безопасность детей

* зависит от комплектации

17

Для обозначения элементов управления используются следующие условные

обозначения:

Контрольная лампа

зарядки аккумуля-

тора

Задняя противоту-

манная фара

Тормоза

Вентилятор

Рециркуляция во-

здуха

Доступ свежего во-

здуха

Контрольная пампа

давления масла

двигателя

Температура охла-

ждающей жидкости

Топливо

Ручка открытия ба-

гажного отделения

Ручка открытия ка-

пота

Указатель аварий-

ной световой

сигнализации

Подсветка

Дальний свет фар

Ближний свет фар

Габаритные огни

Регулятор освеще-

ния

Указатель поворота

Обогреватель за-

днего стекла

Обогрев лобового

стекла

Направление по-

тока теплого во-

здуха

Направление по-

тока воздуха по

стрелке

Направление по-

тока воздуха по

стрелке

Направление по-

тока воздуха по

стрелке

Омыватель

Звуковой сигнал

Прикуриватель

Стеклоочиститель

лобового стекла

Общая

информация

Ключ

1 - запасной ключ (серого

цвета) 2 - главный ключ (че-

рного цвета).

• В комплекте с автомобилем

поставляются два главных и

один запасной ключ.

Ключ

Если при парковке Вам не-

обходимо отдать ключ,

• отдавайте запасной ключ -

им нельзя открыть замок ба-

гажного отделения или за-

дней двери автомобиля, а

крышку багажного отделе-

ния или заднюю дверь

закрывайте самостоятельно.

Кодовый номер

1 - Табличка с кодовым но-

мером

• Кодовый номер находится

на табличке, расположенной

на одной связке с ключами.

При утере ключей по кодо-

вому номеру в специализи-

рованной мастерской Mazda

ключ будет изготовлен за-

ново. Снимите табличку и

храните ее в безопасном

месте. Также запишите но-

мер, однако не оставляйте

его в автомобиле.

Автомобили выпуска с

07/97

Дверные замки

Замок передней двери

1 - Открыть 2 - Закрыть

Открытие передних

дверей снаружи

• Обе передние двери можно

открыть и закрыть с помо-

щью ключа.

• Для открывания двери по-

днимите ручку вверх.

Задние двери

Автомобили выпуска с

01/91-07/97

1 - Кнопка закрытия задней

двери

А - Кнопка закрытия двери

1 - Открыть 2 - Закрыть

1 - Кнопка закрытия задней

двери

• Нажмите на кнопку и за-

кройте дверь.

Предупреждение. Если Вы

оставляете автомобиль без

присмотра, всегда доставайте

ключ зажигания, закрывайте

окна и все двери, а также  к р ы -

шку багажника или заднюю

дверь автомобиля.

Кнопка закрытия

Изнутри

• Для закрытия двери нажмите

на кнопку.

• Для открытия поднимите

кнопку.

Автомобили выпуска с

01/91-07/97

Ключ/замок

Замок зажига-

ния и рулевого

управления

Дверные замки

Замок бага-

жного

отделения или

задней двери

Главный

ключ

да

да

да

Запасной

ключ

да

да

нет

Автомобили выпуска с

07/97

1 - Открыть 2 - Закрыть

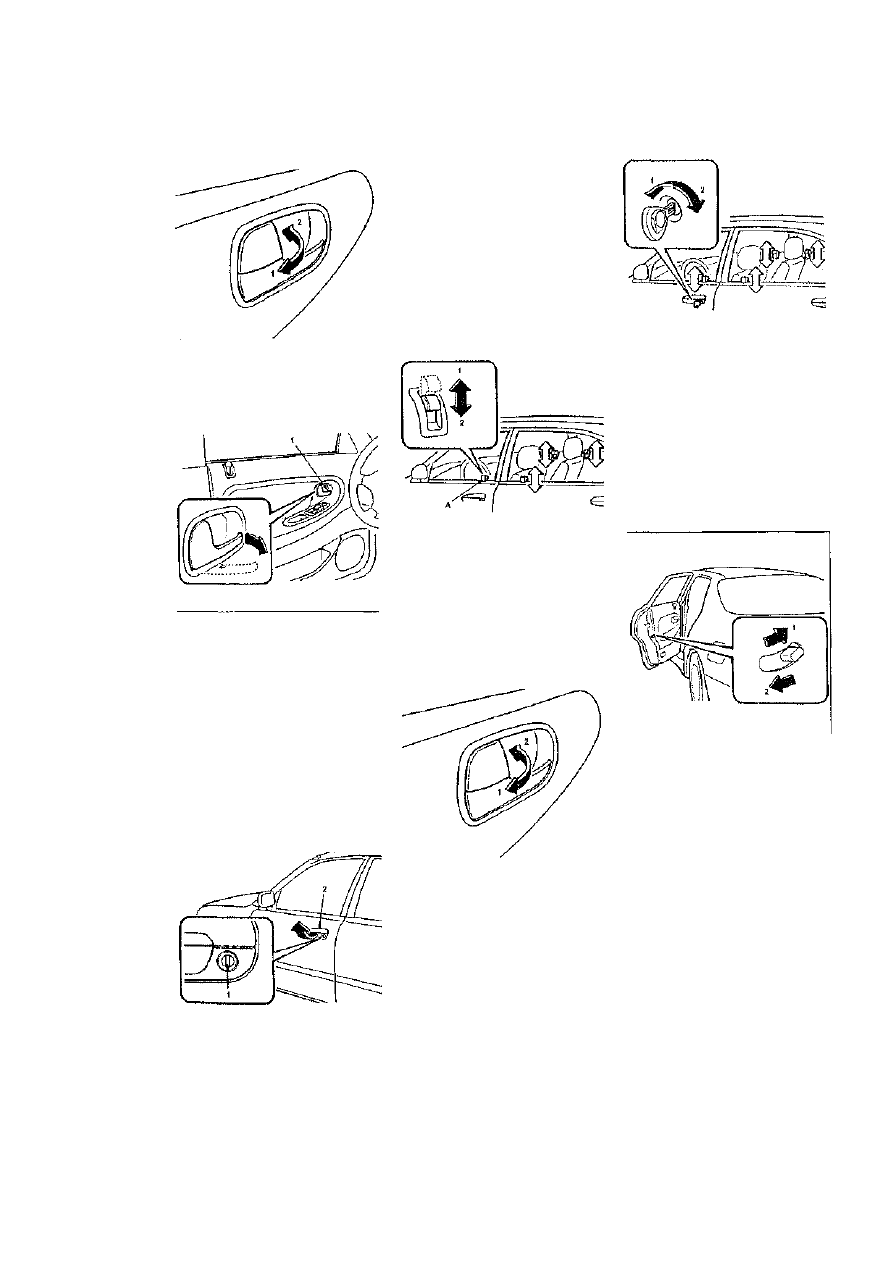

Ручка двери

1 - ручка

* Для открывания двери потя-

ните ручку на себя.

Внимание. Никогда не оста-

вляйте детей или животных в

автомобиле без присмотра.

Указание.  Д л я предотвраще-

ния замерзания замков нане-

сите на них антиобледенитель

или глицерин. Если замок

двери примерз, откройте его

разогретым ключом.

О с в е щ е н и е  д в е р н о г о

з а м к а  ( д в е р ь  в о д и т е л я )

• Чтобы было легче вставить

ключ в темноте, при подня-

тии ручки двери водителя

срабатывает освещение за-

мка.

З а к р ы в а н и е  а в т о м о б и л я

С помощью кнопки

закрытия

Автомобили выпуска с

01/91-07/97

С помощью ключа

А - Кнопка закрытия двери

1 - Открыть 2 - Закрыть

Автомобили выпуска с

07/97

1 - Открыть 2 - Закрыть

Подниманием и опусканием

кнопки двери водителя все

двери автоматически будут

открыты или закрыты.

Одновременно будет
открыта или закрыта крышка

багажного отделения или

задняя дверь автомобиля.

1 - Открыть 2 - Закрыть

• При открытии или закрытии

любой передней двери все

двери, а также крышка бага-

жного отделения или задняя

дверь автомобиля также бу-

дут открыты или закрыты.

Устройство обеспечения

пассивной безопасности

детей

1 - Открыть 2 - Закрыть

Устройство обеспечения

пассивной безопасности де-

тей предотвращает возмо-

жность открывания дверей

детьми изнутри. Всегда ис-

пользуйте это устройство,

если в автомобиле есть

дети.

Перед закрытием задней

двери кузова поверните ры-

чаг устройства в закрытое

положение. После этого

дверь можно открыть только

снаружи.

Сначала поднимите кнопку

закрытия, затем поднимите

снаружи ручку двери.

1 - Замок 2 - Ручка

2 0
