Mazda 626 GE, 626 GF. Руководство - часть 1

Mazda 626

Четвертое поколение Mazda 626 (GE) с "за-

лизанным" силуэтом кузова дебютировало осе-

нью 1991 года. Автомобиль был решен в мо-

дном тогда стиле биодизайн. В 1996 году

Mazda 626 (GE) прошла небольшой рестайлинг,

эти автомобили легко отличить по новой реше-

тке радиатора.

Вторящие экстерьеру округлые контуры ин-

терьера приятны на вид и, что немаловажно,

безопасны. Регулируемая по высоте рулевая

колонка, гидроусилитель рулевого управления,

центральный замок и АБС входят в стандар-

тную комплектацию всех Mazda 626 (GE). С фе-

враля 1993 года автомобиль начали серийно

оснащать надувной подушкой безопасности

для водителя.

В сравнении с предыдущим поколением, га-

мма двигателей Mazda 626 (GE) "сдвинулась" в

сторону большего литража. Так, самыми мало-

мощными оказались 1,8 и 2,0-литровые 105- и

115-сильные 16-клапанные рядные "четверки"

с впрыском. Впервые на 626 появился V-обра-

зный 6-цилиндровый двигатель рабочим объе-

мом 2,5 литра, мощностью 165 л.с.

В 1993 году в гамме появился 2,0-литровый

75-сильный дизель с компрессорным наддувом

Соmргех.

Несмотря на смену хэтчбека и седана вер-

сиями нового поколения, универсал продолжал

выпускаться в старом кузове вплоть до появле-

ния в 1997 году Mazda 626 последнего поколе-

ния (GF) с тремя новыми по дизайну кузовами

хэтчбек, седан и универсал.

Стиль Mazda 626 стал более традиционным,

биодизайн был оставлен в прошлом.

В 2000 году Mazda 626 (GF) прошла рестай-

линг, эти автомобили отличаются от прежних

более выразительным решением передней ча-

сти кузова с характерной пятиугольной реше-

ткой радиатора в новом фирменном стиле.

Как и прежде, базовыми моторами были 2,0

и 1,8-литровые рядные "четверки". 75-сильный

компрессорный дизель уступил место 101-

сильному турбированному. Версия с мотором

V6, мощность которого была поднята до 200

л.с, оснащалась системой перманентного по-

лного привода.

В 2002 году Mazda 626 получила смену в

виде новой модели Mazda6.

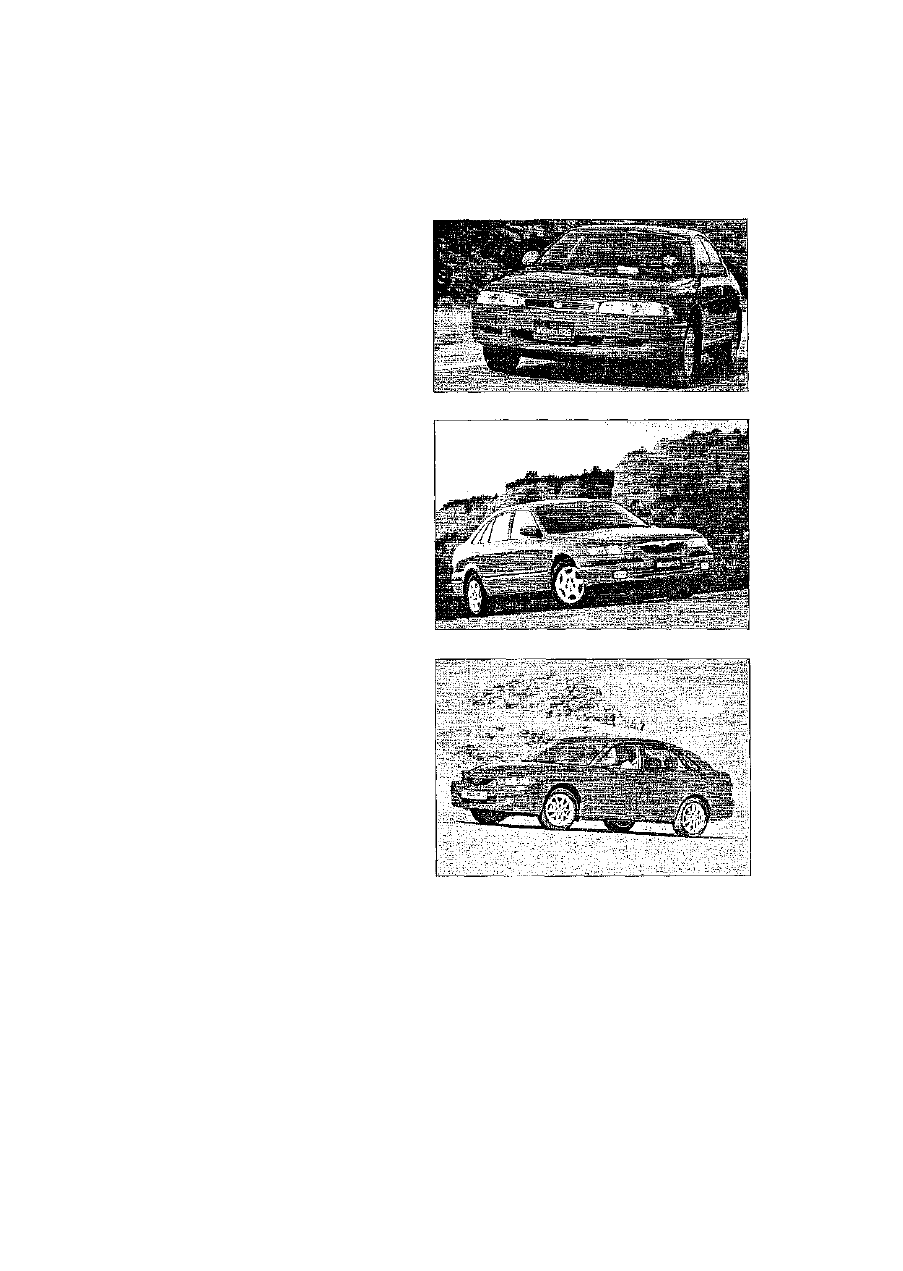

2000 год

1999 год

1996 год

Идентификация автомобиля и

двигателя

Месторасположение

идентификационного номера

автомобиля (номер шасси)

JMZ

1

GE

2

1

3

2
4

R

5

2
6

01

7

100001

8

1 - правый наружный корпус верхней опоры

амортизационной стойки,

2 - идентификационный номер автомобиля

(номер шасси), модель "GF", выпускаемые с

8/97 (дата производства - с 8/97),

3 - идентификационный номер автомобиля

(номер шасси), модель "GE", выпускавшиеся с

1/92 по 7/97 (дата производства - с 1/92 по

7/97)

Месторасположение номера

двигателя

Номер двигателя размещен на блоке цилин-

дров (указан стрелкой).

Расшифровка идентификационного

номера автомобиля (номера шасси)

В идентификационном номере автомобиля

(номере шасси) указываются следующие дан-

ные: модельный ряд, типы кузова, коробки пе-

редач, привода и двигателя.

1 - Знак производителя:

J - Япония,

MZ - Мазда

2 - Модельный ряд:

GE - лимузин (дата выпуска - с 1/92 по 7/97);

GF - автомобиль с кузовом хэтчбек (дата выпуска -

с 8/97);

GV - автомобиль с кузовом купе (дата выпуска - с

1/92 по 7/97);

GW - автомобиль с кузовом универсал (дата выпу-

ска - с 8/97)

3 - Размер:

1 - 5-местный

4 - Кузов:

2 - 4-дверный лимузин;

4 - 5-дверный хэтчбек;

6 - 5-дверный автомобиль с кузовом купе;

9 - 4-дверный автомобиль с кузовом универсал

5 - Двигатель:

4 - дизельный двигатель объемом 2,0 л (55 кВт, 75

л.с);

F - бензиновый двигатель объемом 2,0 л (85 кВт,

115 л.с);

R - дизельный двигатель объемом 2,0 л (74 кВт,

100 л.с.)

6 - Коробка передач:

2 - 5-ступенчатая коробка передач;

5 - 4-ступенчатая автоматическая коробка передач

7 - Место производства:

01 - Хофу

8 - Серийный номер.

10

Типы двигателей и их

параметры

Двигатель/модель
Дата выпуска, с-до

Наименование двигателя

Тип двигателя

Рабочий объем двигателя (см

3

)

Мощность: кВт/при об/мин
Лошадиных сил/при об/мин
Крутящий момент

(HM)/ при об/мин

Диаметр цилиндра, мм
Ход поршня, мм

Компрессия
Число клапанов в цилиндре
Управление двигателем
Топливо, не содержащее свинца,

октановое число

Заправочные объемы:
Моторное масло, л
Охлаждающая жидкость, л

1,9 л

10/94-10/99

FP

DOHC1

1840

66/5500
90/5500

145/2500

83
85

9,6

4

LH-Jetronic

Супер 95

3,5
7,0

1,9 л

11/99-

FP

DOHC

1840

74/5500

100/5500

152/4000

83
85

9,6

4

CH-Jetronic

Супер 95

4,1
7,0

1,9 л

1/92-8/95

FP

DOHC

1840

77/5500

105/5500

155/4300

83
85

9,0

4

LH-Jetronic

Супер 95

4,0
7,5

2,0 л

1/92-4/97

FE-8V
ОНС4

1998

66/5500
90/5500

153/2500

86
86

8,6

2

L-Jetronic

Норм. 91

5,5
9,5

2,0 л

1/92-

FS

DOHC

1991

85/6000

115/6000

170/4500

83
92

9,7

4

LH-Jetronic

Супер 95

4,7
9,0

Двигатель/модель
Дата выпуска, с-90

Наименование двигателя
Конструкция двигателя
Рабочий объем двигателя, см

3

Номинальная мощность:
кВт/ при об/мин
Лошадиных сил/ при об/мин
Максимальный крутящий момент

(Нм)/ при об/мин

Диаметр цилиндра, мм
Ход поршня, мм

Компрессия
Число клапанов в цилиндре
Управление двигателем
Топливо, не содержащее свинца,

октановое число

Заправочные объемы:

Моторное масло, л
Охлаждающая жидкость, л

2,0 л

8/97-

FS

DOHC2

1991

100/5800
136/5800

178/4500

83
92

9,7

4

LH-Jetronic

Супер 95

3,5
7,0

2,2 л

1/92-8/96

F2

ОНС
2184

85/5000

115/5000

180/3000

86
94

8,6

3

L-Jetronic

Норм 91

4,1
7,0

2,5 л

1/92-7/97

KL

DOHC

2495

120/5600
163/5600

217/4800

84,5
74,2

9,2

4

L-Jetronic

Супер 95

4,0
7,5

2,0 CXD

7/92-6/98

RF-CX

ОНС
1998

55/4000
75/5600

169/2000

86
86

21,1

2

Дизель

Дизель

5,5
9,5

2,0 Тb1

7/98-

RF

ОНС
1998

74/4000

100/4000

220/1800

86
86

18,8

4

Дизель

Дизель

4,7
9,0

11

ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ

Общий обзор автомобиля

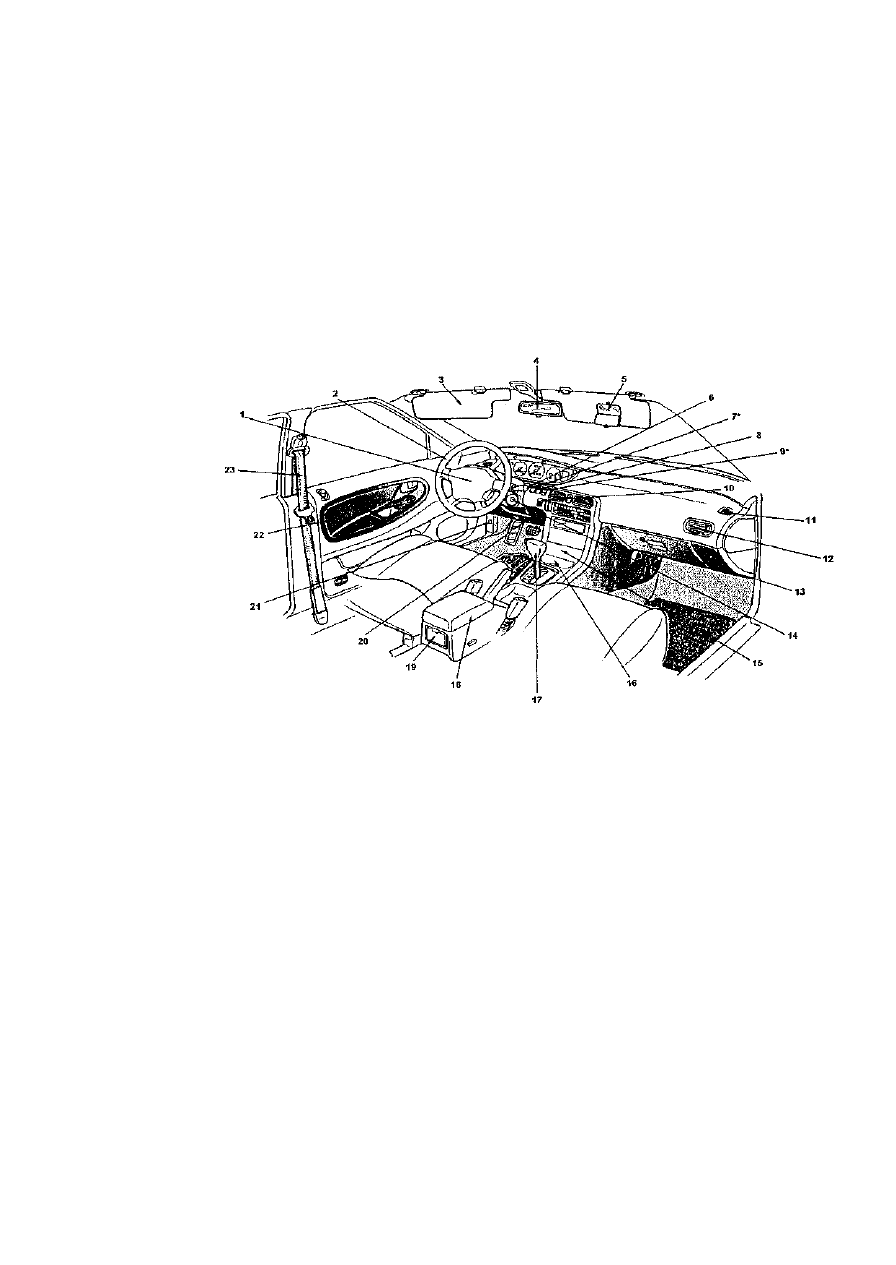

Обзор салона

Автомобили выпуска 01/91 - 07/97 с левосторонним рулевым управлением

1 - Звуковой сигнал 2 - Рулевое колесо 3 - Солнцезащитный козырек 4 - Зеркало заднего вида

5 - Зеркало переднего пассажира 6 - Выключатель стеклоочистителя и стеклоомывателя 7 - Вы-

ключатель очистителя фар* 8 - Выключатель обогревателя заднего стекла 9 - Главный выключатель

устройства круиз-контроль* 10 - Регулятор освещения приборов 11 - Дефлектор обдува бокового

стекла 12 - Дефлектор обдува салона 13 - Вещевой ящик 14 - Выключатель зажигания 15 - Пере-

дняя пепельница 16 - Подстаканник 17 - Рычаг управления автоматической или полуавтоматиче-

ской коробкой передач 18 - Консоль с вещевым ящиком между передними сидениями 19 - Задняя

пепельница 20 - Дефлектор обдува пространства у ног 21 - Блок предохранителей 22 - Блок упра-

вления электростеклоподъемниками* 23 - Ремень безопасности

* - зависит от комплектации

12
