Mazda 626 GE, 626 GF. Руководство - часть 2

Схема А

Схема Б

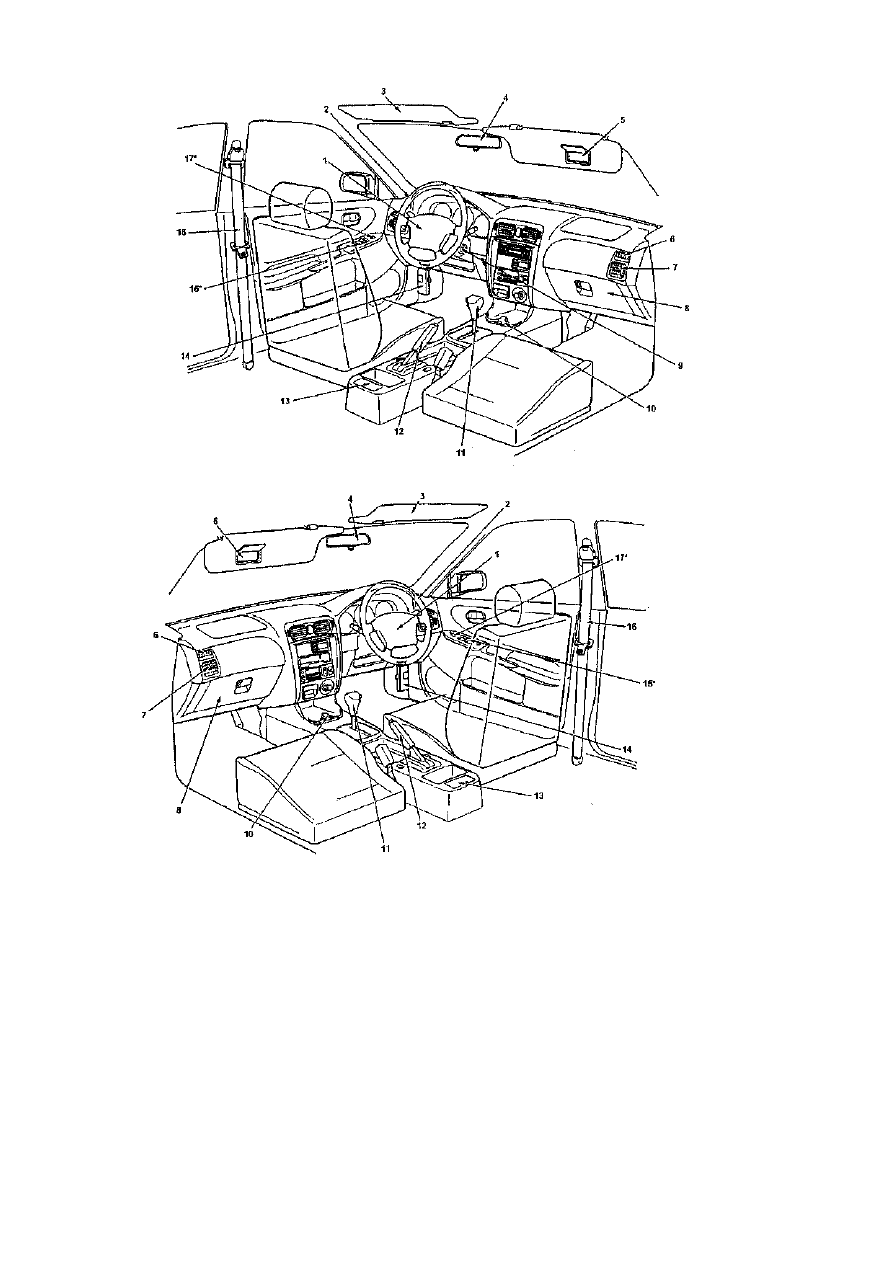

Автомобили выпуска с 07/97 (Схема А - с левосторонним рулевым управлением,

Схема Б - с правосторонним рулевым управлением)

1 - Звуковой сигнал 2 - Рулевое колесо 3 - Солнцезащитный козырек 4 - Зеркало заднего вида 5

- Зеркало переднего пассажира 6 - Дефлектор обдува бокового стекла 7 - Дефлектор обдува са-

лона 8 - Вещевой ящик 9 - Выключатель зажигания 10 - Подстаканник 11 - Рычаг управления авто-

матической или полуавтоматической коробкой передач 12 - Рычаг стояночного тормоза 13 - Задняя

пепельница 14 - Блок предохранителей 15 - Блок управления электростеклоподъемниками* 16 -

Ремень безопасности 17 - Блок управления электроприводом наружных зеркал заднего вида*

* зависит от комплектации

13

Обзор панели приборов

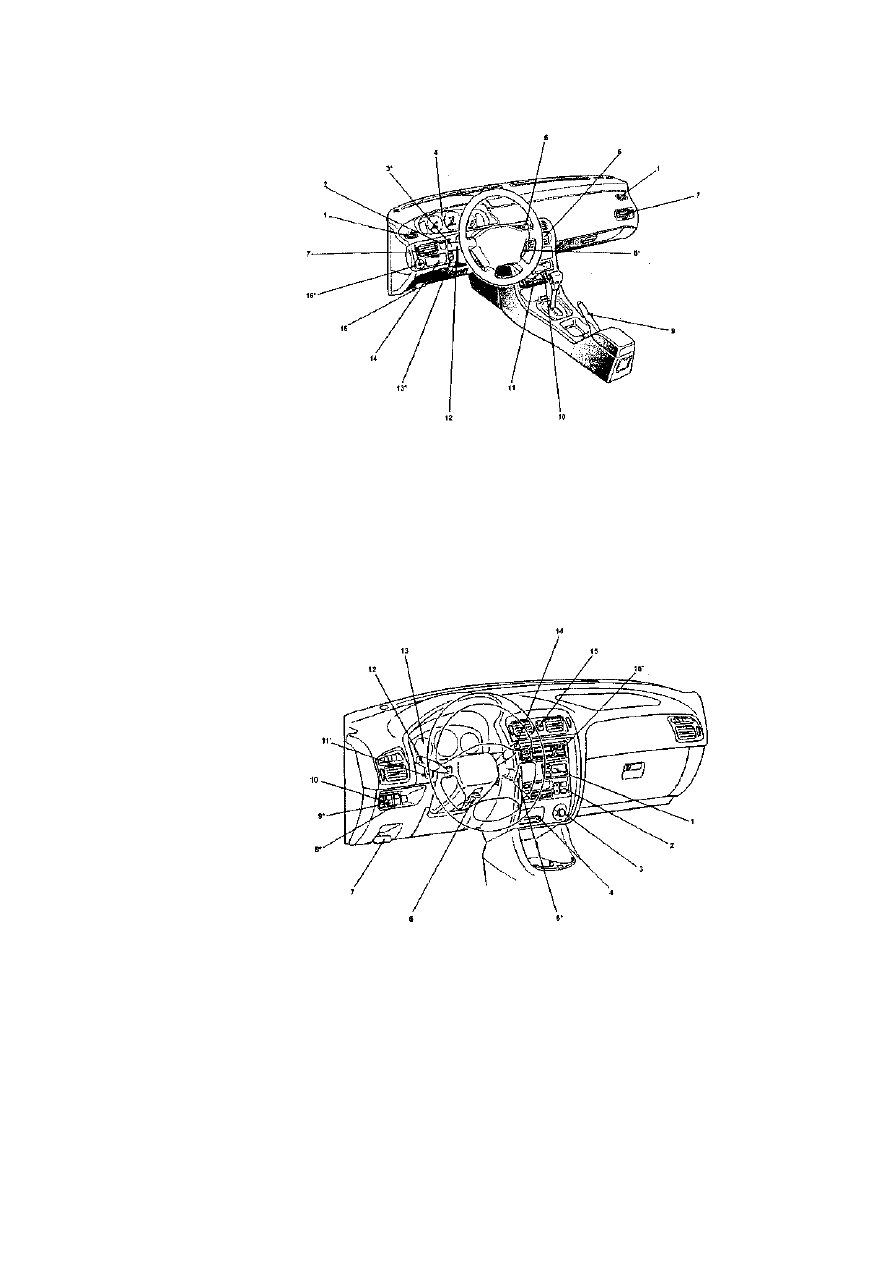

Автомобили выпуска 01/91 - 07/97

1 - Дефлектор обдува бокового стекла 2 - Выключатель задней противотуманной фары 3 - Вы-

ключатель передних противотуманных фар* 4 - Панель приборов 5 - Выключатель аварийной све-

товой сигнализации 6 - Блок управления системой вентиляции и отопления 7 - Дефлектор обдува

салона 8 - Регулятор управления круиз-контролем* 9 - Рычаг стояночного тормоза 10 - Прикурива-

тель 11 - Пепельница 12 - Выключатель освещения, переключатель указателя поворота 13 - Регу-

лятор угла наклона света фар* 14 - Отделение для мелочи 15 - Рычаг привода замка капота 16 -

Блок управления электроприводом наружных зеркал заднего вида *

* зависит от комплектации

Автомобили выпуска с 07/97 с левосторонним рулевым управлением

1 - Компьютер/указатель температуры/система контроля времени 2 - Блок управления системой

отопления/кондиционирования воздуха 3 - Прикуриватель 4 - Передняя пепельница 5 - Блок управле-

ния круиз-контролем* 6 - Рычаг фиксатора наклона рулевой колонки 7 - Рычаг привода замка капота 8

- Выключатель TCS (антипробуксовочная система)* 9 - Регулятор угла наклона света фар* 10 - Выклю-

чатель противотуманных фар* 11 - Регулятор яркости освещения панели приборов* 12 - Выключатель

освещения/переключатель указателя поворота 13 - Панель приборов 14 - Переключатель стеклоочи-

стителя и стеклоомывателя 15 - Выключатель аварийной световой сигнализации 16 - Аудиосистема*

* зависит от комплектации

14

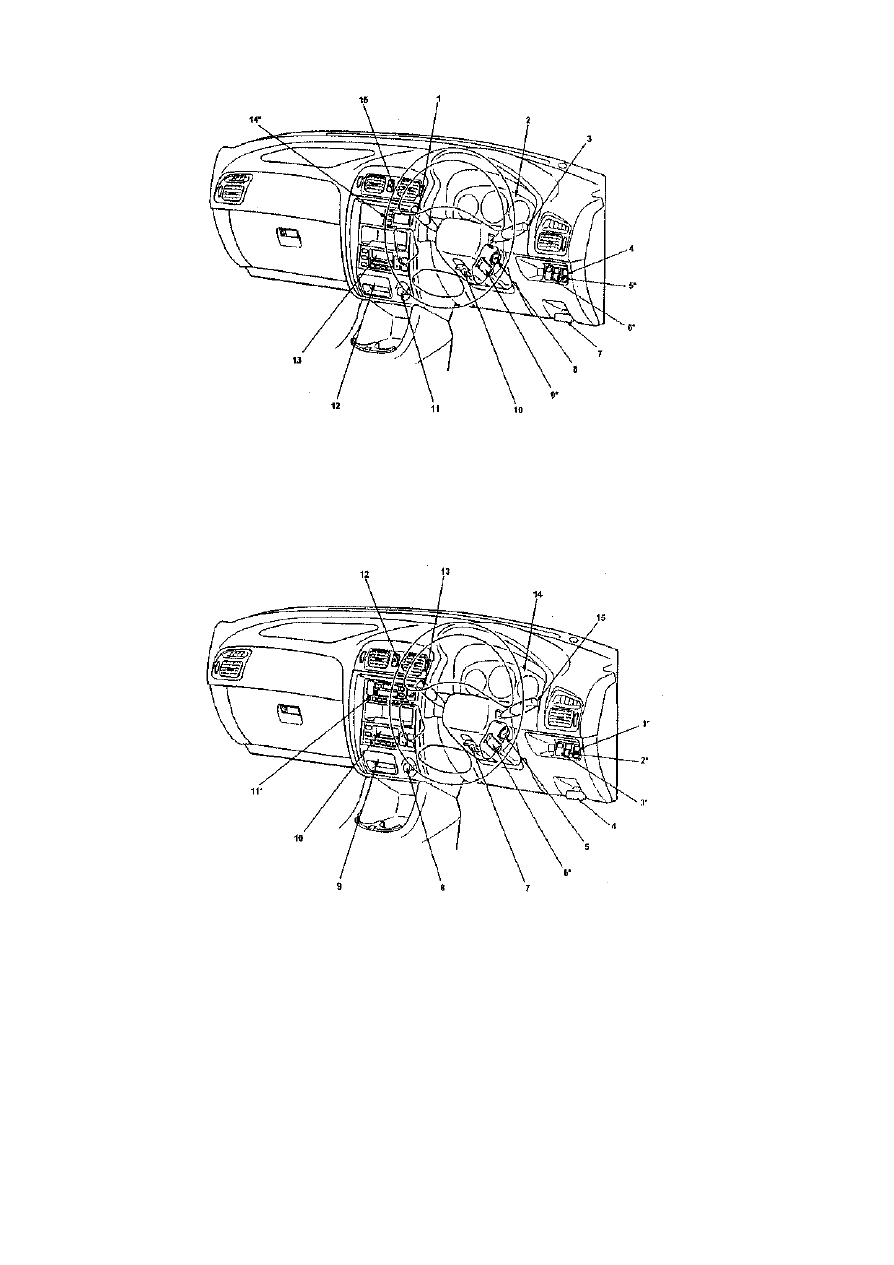

Автомобили выпуска с 07/97 с правосторонним рулевым управлением (тип А)

1 - Выключатель освещения/переключатель указателя поворота 2 - Панель приборов 3 - Переключатель

стеклоочистителя и стеклоомывателя 4 - Выключатель противотуманных фар* 5 - Регулятор угла наклона

света фар* 6 - Выключатель TCS (антипробуксовочная система)* 7 - Рычаг привода замка капота 8 - Вы-

ключатель зажигания 9 - Блок управления круиз-контролем* 10 - Рычаг фиксатора наклона рулевой коло-

нки 11 - Прикуриватель 12 - Передняя пепельница 13 - Блок управления системой отопления/кондициони-

рования воздуха 14 - Указатель температуры/часы* 15 - Выключатель аварийной световой сигнализации

* зависит от комплектации

Автомобили выпуска с 07/97 с правосторонним рулевым управлением (тип В)

1 - Выключатель противотуманных фар* 2 - Регулятор угла наклона света фар* 3 - Выключатель TCS

(антипробуксовочная система)* 4 - Рычаг привода замка капота 5 - Выключатель зажигания 6 - Блок упра-

вления круиз-контролем* 7 - Рычаг фиксатора наклона рулевой колонки 8 - Прикуриватель 9 - Передняя

пепельница 10 - Блок управления системой отопления/кондиционирования воздуха 11 - Аудиосистема* 12

- Выключатель аварийной световой сигнализации 13 - Переключатель стеклоочистителя и стеклоомыва-

теля 14 - Панель приборов 15 - Выключатель освещения, переключатель указателя поворота

* зависит от комплектации

15

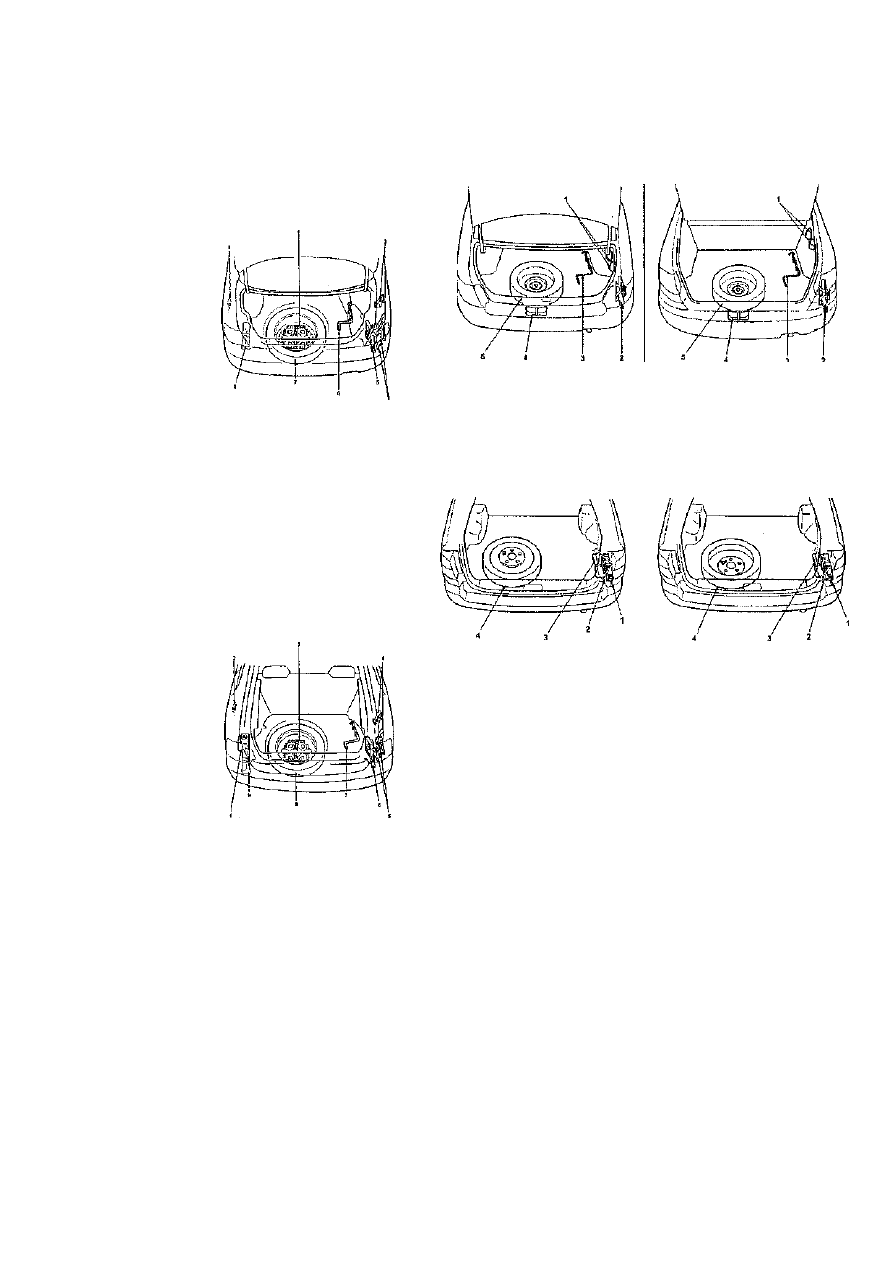

Обзор багажного
отделения

Автомобили выпуска

01/91 - 07/97

Седан

1 - Рычаг привода замка за-

слонки топливного бака 2 -

Держатель медицинской апте-

чки (автомобили с рулевым

приводом на передние колеса)

3 - Держатели знака аварий-

ной остановки 4 - Держатель

медицинской аптечки (автомо-

били с рулевым приводом на

четыре колеса) 5 - Домкрат 6 -

Рукоятка домкрата 7 - Запа-

сное колесо 8 - Сумка с ин-

струментами

Хэтчбек

1 - Резервуар для жидкости

стеклоомывателя заднего сте-

кла 2 - Рычаг привода замка

заслонки топливного бака 3 -

Держатель медицинской апте-

чки (автомобили с рулевым

приводом на передние колеса)

4 - Держатели знака аварий-

ной остановки 5 - Держатель

медицинской аптечки (автомо-

били с рулевым приводом на

четыре колеса) 6 - Домкрат 7 -

Рукоятка домкрата 8 - Запа-

сное колесо 9 - Сумка с ин-

струментами

16

Автомобили выпуска с 07/97

Универсал (Тип А)

Универсал (Тип Б)

Седан и хэтчбек

1 - Держатели знака аварийной остановки 2 - Домкрат 3 - Ру-

коятка домкрата 4 - Сумка с инструментами 5 - Запасное колесо

Универсал

1 - Домкрат 2 - Рукоятка домкрата 3 - Мешок с инструмен-

тами 4 - Запасное колесо
