INTERIOR TRIM

09-17–29

09-17

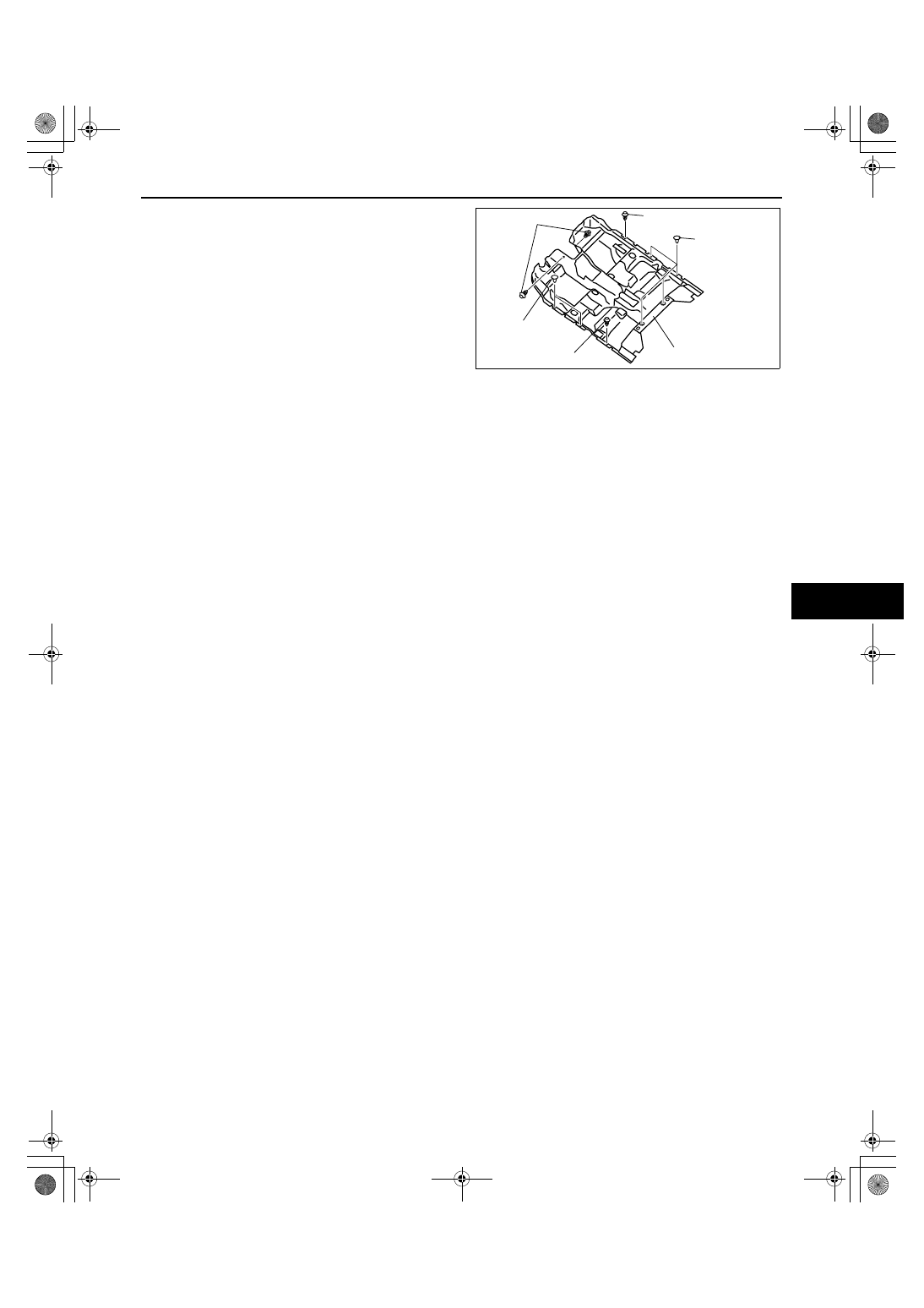

4. Remove fastener A, B, and C.
5. Take the floor covering out from the opened

liftgate.

6. Install in the reverse order of removal.

End Of Sie

FASTENER C

FLOOR COVERING

FASTENER C

FASTENER B

FASTENER D

FASTENER A

acxuuw00000874

LIGHTING SYSTEMS

09-18–1

09-18

09-18

LIGHTING SYSTEMS

LIGHTING SYSTEMS

LOCATION INDEX. . . . . . . . . . . . . . . . .  09-18–2

DISCHARGE HEADLIGHT

SERVICE WARNINGS. . . . . . . . . . . . . .  09-18–4

DISCHARGE HEADLIGHT BULB

SERVICE WARNINGS. . . . . . . . . . . .  09-18–4

DISCHARGE HEADLIGHT CONTROL

MODULE SERVICE WARNINGS  . . .  09-18–4

DISCHARGE HEADLIGHT CONTROL

MODULE REUSE  . . . . . . . . . . . . . . .  09-18–4

FRONT COMBINATION LIGHT

REMOVAL/INSTALLATION. . . . . . . . . .  09-18–5

HEADLIGHT AIMING  . . . . . . . . . . . . . . .  09-18–5
HEADLIGHT BULB

REMOVAL/INSTALLATION. . . . . . . . . .  09-18–6

Low-beam  . . . . . . . . . . . . . . . . . . . . . .  09-18–6
High-beam . . . . . . . . . . . . . . . . . . . . . .  09-18–6

DISCHARGE HEADLIGHT

CONTROL MODULE
REMOVAL/INSTALLATION. . . . . . . . . .  09-18–7

DISCHARGE HEADLIGHT SYSTEM

INSPECTION . . . . . . . . . . . . . . . . . . . . .  09-18–7

Discharge headlight inoperative. . . . . .  09-18–7

PARKING/FRONT TURN LIGHT BULB

REMOVAL/INSTALLATION. . . . . . . . . .  09-18–9

FRONT SIDE MARKER LIGHT BULB

REMOVAL/INSTALLATION. . . . . . . . . .  09-18–9

FRONT FOG LIGHT

REMOVAL/INSTALLATION. . . . . . . . . .  09-18–9

FRONT FOG LIGHT AIMING  . . . . . . . . .  09-18–9
FRONT FOG LIGHT BULB

REMOVAL/INSTALLATION. . . . . . . . . .  09-18–11

REAR COMBINATION LIGHT

REMOVAL/INSTALLATION. . . . . . . . . .  09-18–11

REAR COMBINATION LIGHT BULB

REMOVAL/INSTALLATION. . . . . . . . . .  09-18–12

HIGH-MOUNT BRAKE LIGHT

REMOVAL/INSTALLATION. . . . . . . . . .  09-18–12

LICENSE PLATE LIGHT

REMOVAL/INSTALLATION. . . . . . . . . .  09-18–12

COMBINATION SWITCH

REMOVAL/INSTALLATION. . . . . . . . . .  09-18–13

COMBINATION SWITCH

DISASSEMBLY/ASSEMBLY . . . . . . . . .  09-18–13

LIGHT SWITCH

REMOVAL/INSTALLATION. . . . . . . . . .  09-18–13

LIGHT SWITCH INSPECTION  . . . . . . . .  09-18–14

FRONT FOG LIGHT SWITCH

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 09-18–15

HAZARD WARNING SWITCH

REMOVAL/INSTALLATION  . . . . . . . . . . 09-18–15

HAZARD WARNING SWITCH

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 09-18–15

HEADLIGHT LEVELING SWITCH

REMOVAL/INSTALLATION  . . . . . . . . . . 09-18–16

Switch Bezel Component

Removal Note . . . . . . . . . . . . . . . . . . . 09-18–16

HEADLIGHT LEVELING SWITCH

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 09-18–16

DRL AND AUTO LIGHT SYSTEM

WIRING DIAGRAM . . . . . . . . . . . . . . . . . 09-18–17

With DRL. . . . . . . . . . . . . . . . . . . . . . . . 09-18–17
Without DRL  . . . . . . . . . . . . . . . . . . . . . 09-18–18

AUTO LIGHT SENSOR

REMOVAL/INSTALLATION  . . . . . . . . . . 09-18–19

AUTO LIGHT SENSOR INSPECTION . . . 09-18–19
AUTO LIGHT CONTROL MODULE

REMOVAL/INSTALLATION  . . . . . . . . . . 09-18–19

AUTO LIGHT CONTROL MODULE

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 09-18–20

Terminal Voltage List (Reference) . . . . . 09-18–20

AUTO LIGHT ILLUMINATION LEVEL

SETTING. . . . . . . . . . . . . . . . . . . . . . . . . 09-18–22

MAP LIGHT

REMOVAL/INSTALLATION  . . . . . . . . . . 09-18–22

MAP LIGHT INSPECTION . . . . . . . . . . . . 09-18–23
INTERIOR LIGHT BULB

REMOVAL/INSTALLATION  . . . . . . . . . . 09-18–23

INTERIOR LIGHT

REMOVAL/INSTALLATION  . . . . . . . . . . 09-18–23

INTERIOR LIGHT INSPECTION  . . . . . . . 09-18–24
CARGO COMPARTMENT LIGHT BULB

REMOVAL/INSTALLATION  . . . . . . . . . . 09-18–24

CARGO COMPARTMENT LIGHT

REMOVAL/INSTALLATION  . . . . . . . . . . 09-18–25

CARGO COMPARTMENT LIGHT

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 09-18–25

IGNITION KEY ILLUMINATION BULB

REMOVAL/INSTALLATION  . . . . . . . . . . 09-18–26

SPOT LIGHT

REMOVAL/INSTALLATION  . . . . . . . . . . 09-18–26

DOOR SWITCH

REMOVAL/INSTALLATION  . . . . . . . . . . 09-18–26

DOOR SWITCH INSPECTION . . . . . . . . . 09-18–27

End of Toc

WM: LIGHTING SYSTEMS

LIGHTING SYSTEMS

09-18–2

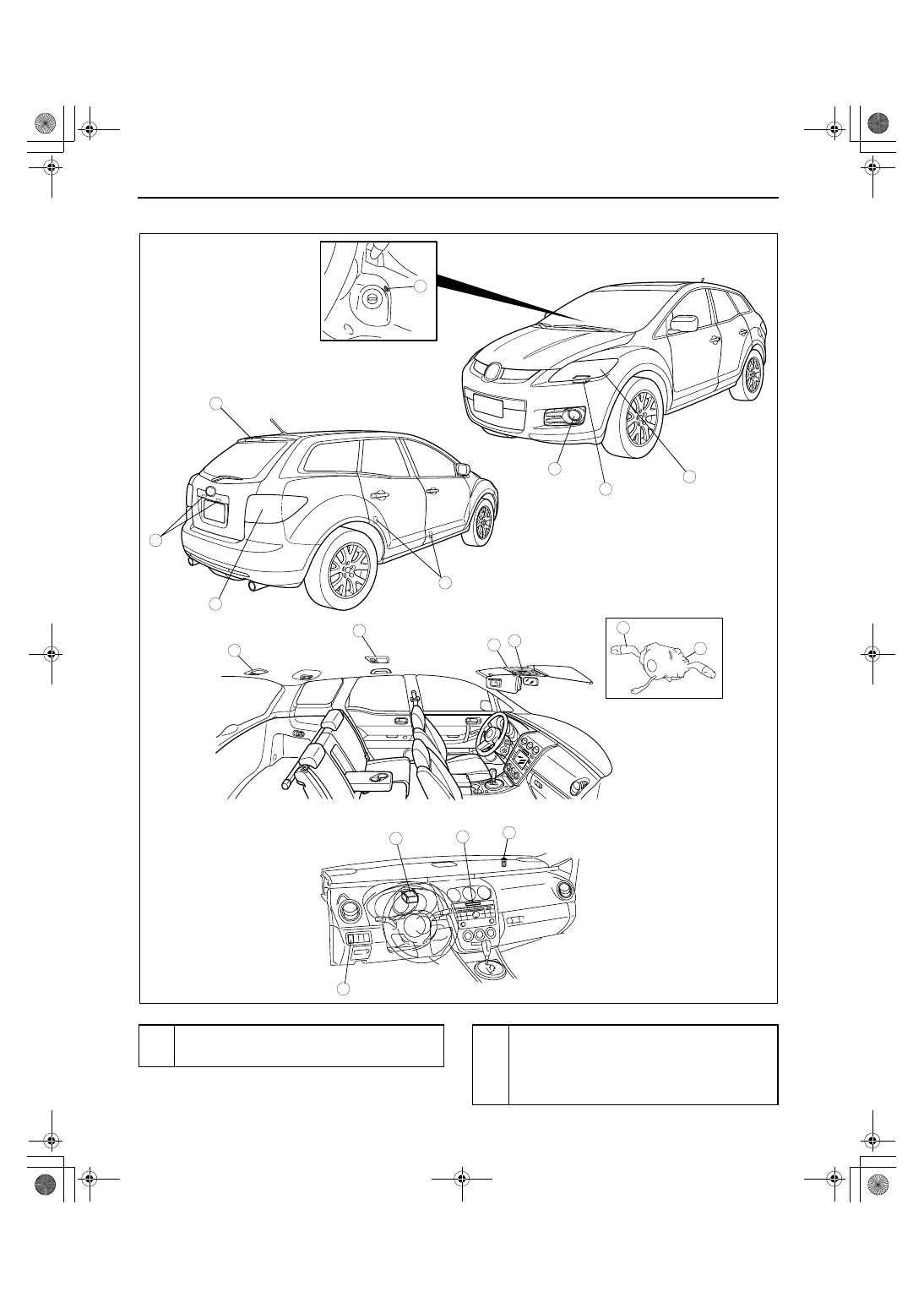

LIGHTING SYSTEMS LOCATION INDEX

id091800800100

.

1

9

8

6

5

3

11

18

15

14

12

13

7

2

17

16

4

10

acxuuw00001798

1

Ignition key illumination
(See 09-18-26 IGNITION KEY ILLUMINATION
BULB REMOVAL/INSTALLATION.)

2

Front fog light
(See 09-18-9 FRONT FOG LIGHT REMOVAL/
INSTALLATION.)
(See 09-18-9 FRONT FOG LIGHT AIMING.)
(See 09-18-11 FRONT FOG LIGHT BULB
REMOVAL/INSTALLATION.)
