REAR SUSPENSION

02-14–1

02-14

02-14

REAR SUSPENSION

REAR SUSPENSION

LOCATION INDEX[2WD]  . . . . . . . . . . .  02-14–2

REAR SUSPENSION

LOCATION INDEX[AWD]  . . . . . . . . . . .  02-14–3

REAR SHOCK ABSORBER

REMOVAL/INSTALLATION. . . . . . . . . .  02-14–4

Nut Removal Note . . . . . . . . . . . . . . . .  02-14–5

REAR SHOCK ABSORBER

 INSPECTION  . . . . . . . . . . . . . . . . . . . .  02-14–5

REAR SHOCK ABSORBER

 DISPOSAL . . . . . . . . . . . . . . . . . . . . . .  02-14–5

REAR COIL SPRING

REMOVAL/INSTALLATION. . . . . . . . . .  02-14–6

Bolt (Rear Lower Arm Outer Side)

Removal Note  . . . . . . . . . . . . . . . . . .  02-14–6

Rear Coil Spring Installation Note . . . .  02-14–7

REAR LOWER ARM

REMOVAL/INSTALLATION. . . . . . . . . .  02-14–8

REAR LATERAL LINK

REMOVAL/INSTALLATION. . . . . . . . . .  02-14–8

REAR UPPER ARM

REMOVAL/INSTALLATION. . . . . . . . . .  02-14–10

REAR STABILIZER

REMOVAL/INSTALLATION. . . . . . . . . .  02-14–11

Rear Stabilizer Installation Note. . . . . .  02-14–11
Bushing Installation Note . . . . . . . . . . .  02-14–12
Stabilizer Control Link

Installation Note . . . . . . . . . . . . . . . . .  02-14–12

STABILIZER CONTROL LINK

 INSPECTION  . . . . . . . . . . . . . . . . . . . .  02-14–12

TRAILING LINK

REMOVAL/INSTALLATION[2WD]  . . . .  02-14–12

ABS Wheel-speed Sensor

Removal Note  . . . . . . . . . . . . . . . . . .  02-14–14

Caliper Component Removal Note  . . .  02-14–14
Bolt (Rear Shock Absorber Lower Side)

Removal Note  . . . . . . . . . . . . . . . . . .  02-14–14

Bolts (Rear Lateral Link Outer Side And

 Rear Upper Arm Outer Side)
Removal Note  . . . . . . . . . . . . . . . . . .  02-14–14

Bolts (Rear Lateral Link Outer Side And

Rear Upper Arm Outer Side)
Installation Note . . . . . . . . . . . . . . . . .  02-14–14

TRAILING LINK

REMOVAL/INSTALLATION[AWD] . . . . . 02-14–15

Rear ABS Wheel-speed Sensor

Removal Note . . . . . . . . . . . . . . . . . . . 02-14–16

Brake Caliper Component

Removal Note . . . . . . . . . . . . . . . . . . . 02-14–16

Bolt (Rear Shock Absorber Lower Side)

Removal Note . . . . . . . . . . . . . . . . . . . 02-14–16

Bolts (Rear Lateral Link Outer Side And

 Rear Upper Arm Outer Side)
Removal Note . . . . . . . . . . . . . . . . . . . 02-14–16

Rear Trailing Link Component

Removal Note . . . . . . . . . . . . . . . . . . . 02-14–17

Bolts (Rear Lateral Link Outer Side And

 Rear Upper Arm Outer Side)
Installation Note  . . . . . . . . . . . . . . . . . 02-14–17

REAR CROSSMEMBER

REMOVAL/INSTALLATION[2WD] . . . . . 02-14–18

Bolt (Rear Upper Arm Outer Side And

Rear Lateral Link Outer Side)
Removal Note . . . . . . . . . . . . . . . . . . . 02-14–19

Rear Crossmember Component

Removal Note . . . . . . . . . . . . . . . . . . . 02-14–19

Bolt (Rear Upper Arm Outer Side And

 Rear Lateral Link Outer Side)
 Installation Note . . . . . . . . . . . . . . . . . 02-14–19

Rear Cross Bar Installation Note. . . . . . 02-14–19

REAR CROSSMEMBER

REMOVAL/INSTALLATION[AWD] . . . . . 02-14–20

Rear ABS Wheel-speed Sensor

Removal Note . . . . . . . . . . . . . . . . . . . 02-14–21

Brake Caliper Component

Removal Note . . . . . . . . . . . . . . . . . . . 02-14–21

Bolt (Rear Shock Absorber Lower Side)

 Removal Note. . . . . . . . . . . . . . . . . . . 02-14–21

Bolts (Rear Lateral Link Outer Side And

 Rear Upper Arm Outer Side)
 Removal Note. . . . . . . . . . . . . . . . . . . 02-14–22

Rear Crossmember And

Rear Differential Removal Note. . . . . . 02-14–22

Bolts (Rear Lateral Link Outer Side And

 Rear Upper Arm Outer Side)
Installation Note  . . . . . . . . . . . . . . . . . 02-14–22

Rear Cross Bar Installation Note. . . . . . 02-14–22

End of Toc

WM: REAR SUSPENSION

1871-1U-06B(02-14).fm  1 ページ  ２００６年３月１５日　水曜日　午前１１時１分

REAR SUSPENSION

02-14–2

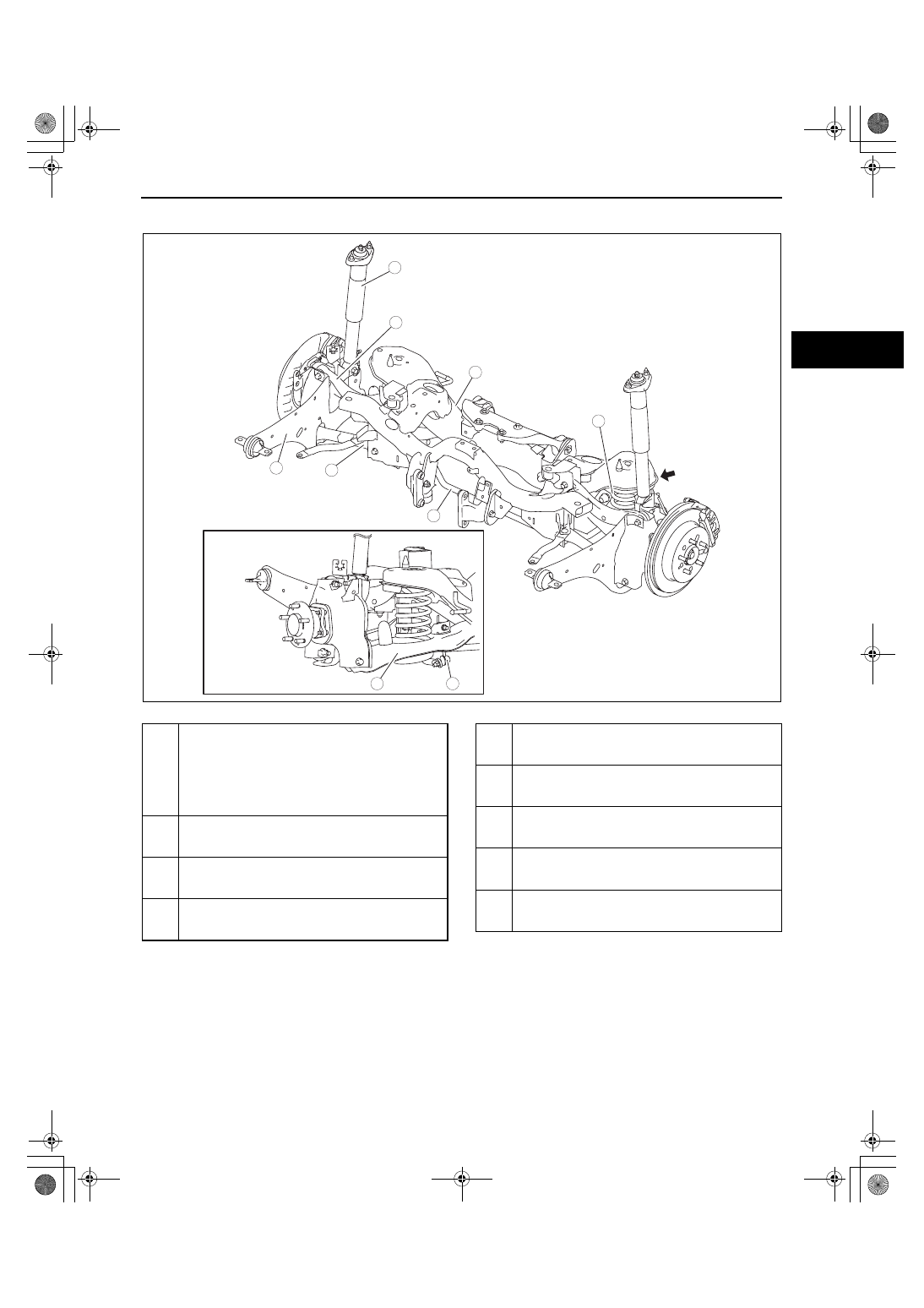

REAR SUSPENSION LOCATION INDEX[2WD]

id0214008004a1

.

End Of Sie

1

2

5

6

4

8

7

3

9

A

VIEW FROM A

acxuuw00001677

1

Rear shock absorber
 (See 02-14-4 REAR SHOCK ABSORBER
REMOVAL/INSTALLATION.)
 (See 02-14-5 REAR SHOCK ABSORBER
INSPECTION.)
 (See 02-14-5 REAR SHOCK ABSORBER
DISPOSAL.)

2

Rear coil spring
 (See 02-14-6 REAR COIL SPRING REMOVAL/
INSTALLATION.)

3

Rear upper arm
 (See 02-14-10 REAR UPPER ARM REMOVAL/
INSTALLATION.)

4

Rear lower arm
 (See 02-14-8 REAR LOWER ARM REMOVAL/
INSTALLATION.)

5

Rear lateral link
 (See 02-14-8 REAR LATERAL LINK REMOVAL/
INSTALLATION.)

6

Trailing link
 (See 02-14-12 TRAILING LINK REMOVAL/
INSTALLATION[2WD].)

7

Rear stabilizer
 (See 02-14-11 REAR STABILIZER REMOVAL/
INSTALLATION.)

8

Stabilizer control link
 (See 02-14-12 STABILIZER CONTROL LINK
INSPECTION.)

9

Rear crossmember
 (See 02-14-18 REAR CROSSMEMBER
REMOVAL/INSTALLATION[2WD].)

1871-1U-06B(02-14).fm  2 ページ  ２００６年３月１５日　水曜日　午前１１時１分

REAR SUSPENSION

02-14–3

02-14

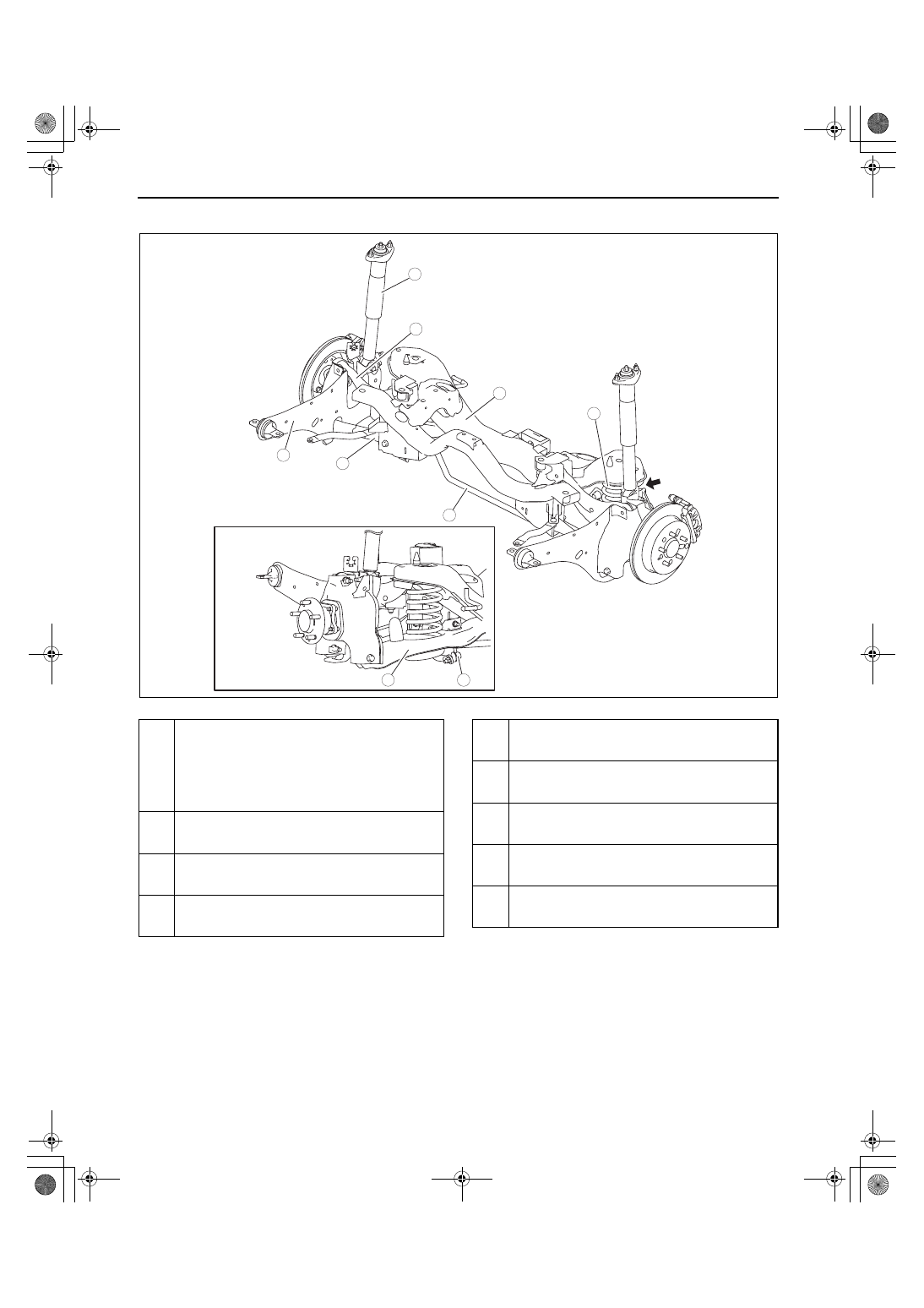

REAR SUSPENSION LOCATION INDEX[AWD]

id0214008004a3

.

End Of Sie

WM: REAR SHOCK ABSORBER

1

2

5

6

7

3

9

A

4

8

VIEW FROM A

acxuuw00001678

1

Rear shock absorber
(See 02-14-4 REAR SHOCK ABSORBER
REMOVAL/INSTALLATION.)
(See 02-14-5 REAR SHOCK ABSORBER
INSPECTION.)
(See 02-14-5 REAR SHOCK ABSORBER
DISPOSAL.)

2

Rear coil spring
(See 02-14-6 REAR COIL SPRING REMOVAL/
INSTALLATION.)

3

Rear upper arm
(See 02-14-10 REAR UPPER ARM REMOVAL/
INSTALLATION.)

4

Rear lower arm
(See 02-14-8 REAR LOWER ARM REMOVAL/
INSTALLATION.)

5

Rear lateral link
(See 02-14-8 REAR LATERAL LINK REMOVAL/
INSTALLATION.)

6

Rear trailing arm
(See 02-14-15 TRAILING LINK REMOVAL/
INSTALLATION[AWD].)

7

Rear stabilizer
(See 02-14-11 REAR STABILIZER REMOVAL/
INSTALLATION.)

8

Stabilizer control link
 (See 02-14-12 STABILIZER CONTROL LINK
INSPECTION)

9

Rear crossmember
(See 02-14-20 REAR CROSSMEMBER REMOVAL/
INSTALLATION[AWD].)

1871-1U-06B(02-14).fm  3 ページ  ２００６年３月１５日　水曜日　午前１１時１分

REAR SUSPENSION

02-14–4

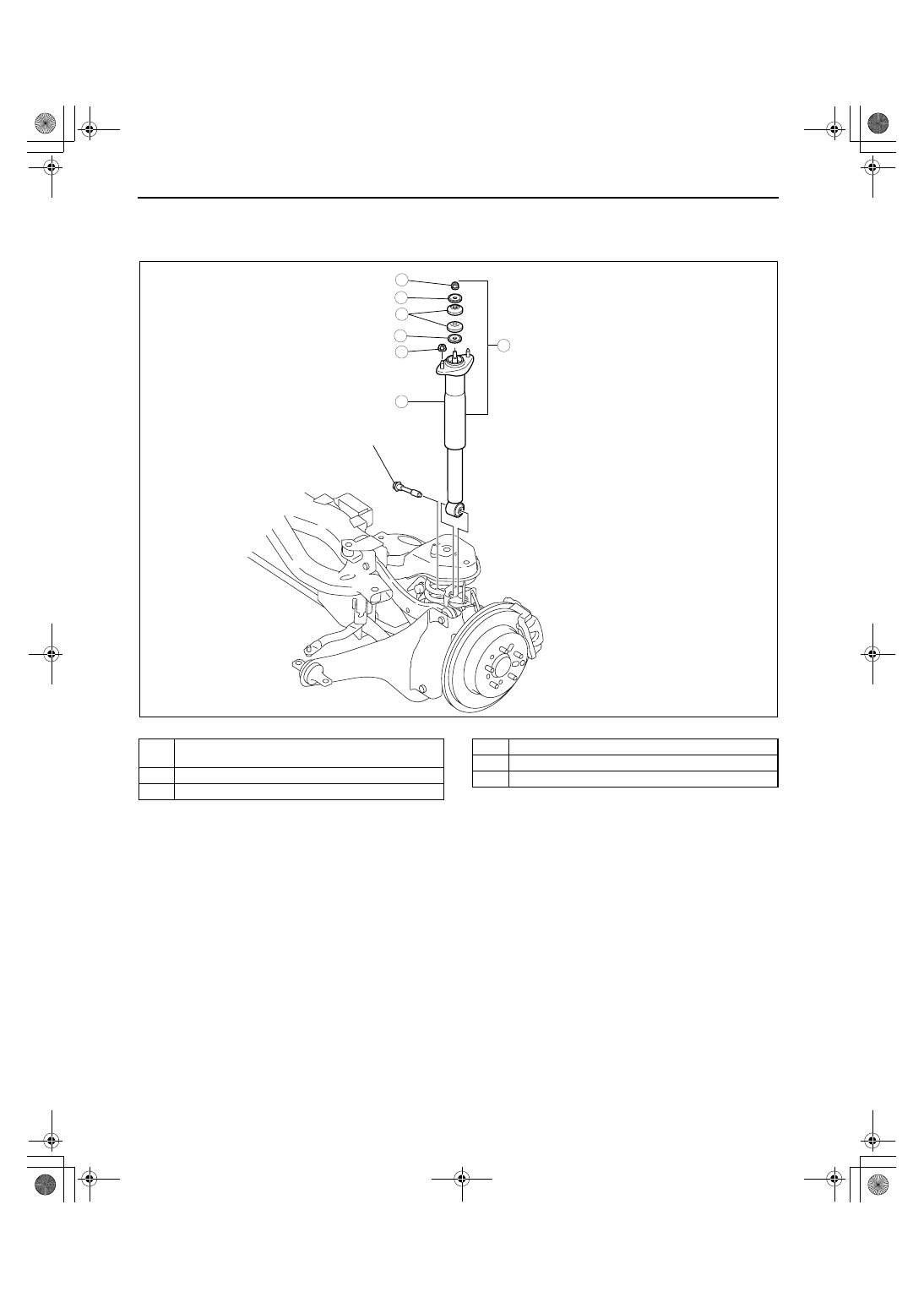

REAR SHOCK ABSORBER REMOVAL/INSTALLATION

id021400801300

1. Remove in the order indicated in the table.
2. Install in the reverse order of removal.

.

24.5—34.6
{2.50—3.49, 18.1—25.2}

46.1—62.7
{4.71—6.39, 34.1—46.2}

75.5—102
{7.70—10.4, 55.7—75.2}

2

3

4

5

1

N·m {kgf·m, ft·lbf}

6

4

acxuuw00001680

1

Nut
(See 02-14-5 Nut Removal Note)

2

Rear shock absorber component

3

Piston rod nut

4

Retainer

5

Bushing

6

Rear shock absorber

1871-1U-06B(02-14).fm  4 ページ  ２００６年３月１５日　水曜日　午前１１時１分
