KRAFTSTOFFDAMPFENTLÜFTUNG

KRAFTSTOFFDAMPFENTLÜFTUNG

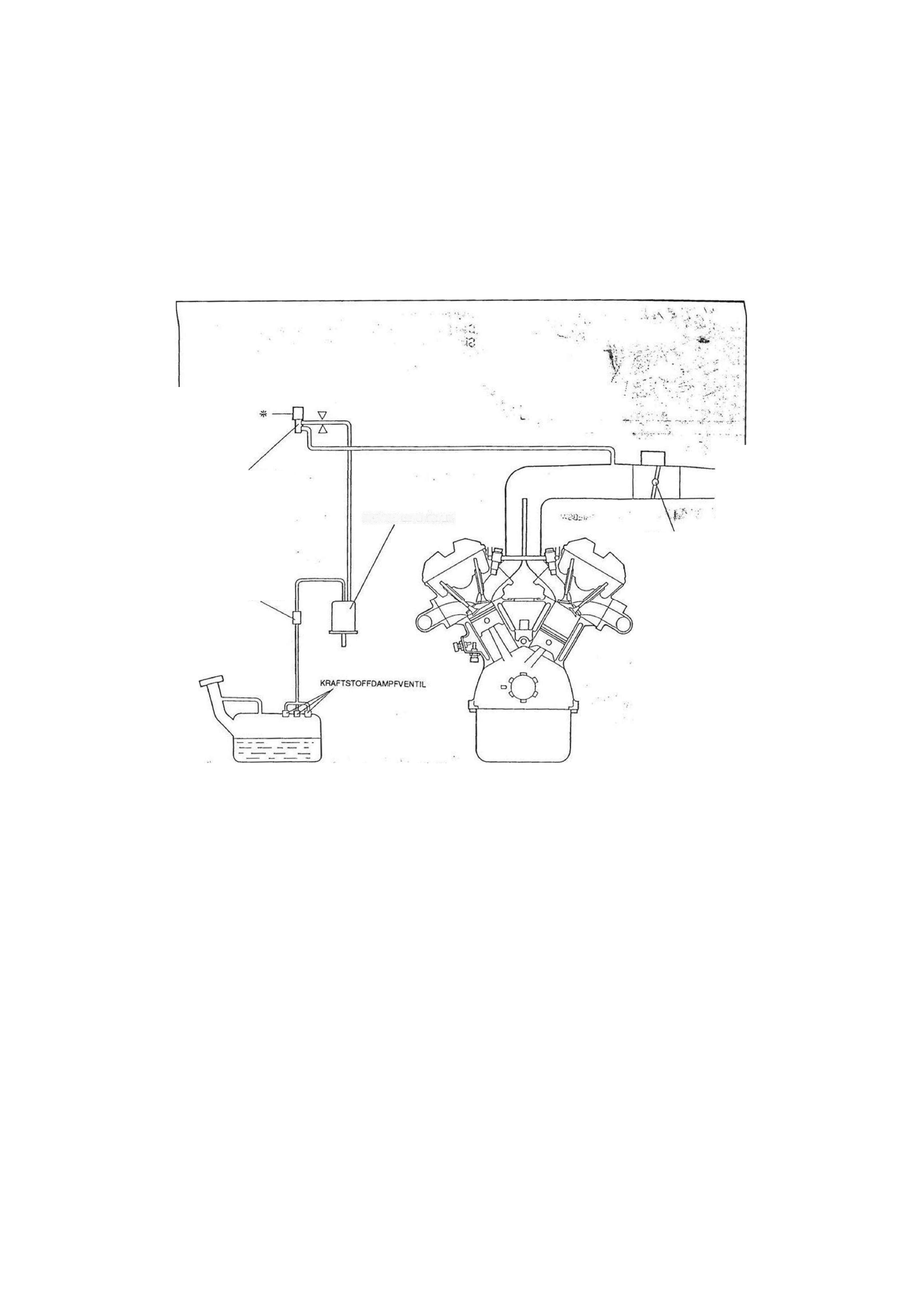

BESCHREIBUNG

16E0F2-176

Die Kraftstoffdampfentlüftung besteht aus Kraftstoffdampfventil, Zweiweg-Rückschlagventil, Aktivkohlebehälter,
Entlüftungsmagnetventil, Motorsteuergerät (ECU) und den Eingangsanlagenteilen. Die Menge der dem Motor zur

Verbrennung zugeführten Kraftstoffdämpfe wird durch das Entlüftungsmagnetventil entsprechend den

Motorbetriebsbedingungen geregelt. Zur Aufrechterhaltung der optimalen Motorleistung wird das Magnetventil

durch Signale vom ECU betätigt.

Betrieb

Das Entlüftungsmagnetventil wird zum Entlüften des Aktivkohlebehälters durch Tastsignale vom Motorsteuergerät

gesteuert. Die Kraftstoffdampfentlüftung findet unter den folgenden Bedingungen statt:

(1) Nach dem Warmlaufen
(2) Bei eingelegtem Gang
(3) Bei betätigtem Gaspedal (Leerlaufschalter AUS)

(4) Bei normal funktionierender Lambdasonde

F2-79

ENTLÜFTUNGS-

MAGNETVENTIL

DROSSELKLAPPE

ZWEIWEG-

RÜCKSCHLAGVENTIL

AKTIVKOHLEBEHÄLTER

F2

Y.

. f <

KRAFTSTOFFDAMPFENTLÜFTUNG

ENTLÜFTUNGS-

MAGNETVENTIL

SYSTEMBETRIEB

1. Den Motor auf normale Betriebstemperatur warmlaufen las-

sen.

2. Den Motor im Leerlauf laufen lassen.
3. Den Unterdruckschlauch vom Magnetventil abziehen.
4. Sicherstellen, daß kein Unterdruck anliegt.

16E0F2-177

5. Ein Lastsignal an das ECU geben.

MTX-Modell

Den Steckverbinder des Neutralschalters abziehen.

ATX-Modell

Das Fahrzeug auf einen Rollenprüfstand fahren und den

Wählhebel auf Fahrstufe D stellen.

6. Einen Drehzahlmesser anschließen und die Motordrehzahl

auf 1000 min*

1

 erhöhen.

7. Sicherstellen, daß nach ca. 2 Sekunden Unterdruck anliegt.

r ^ j —

1 f

\

<

\ ^

L -

n a

J

 A

O B

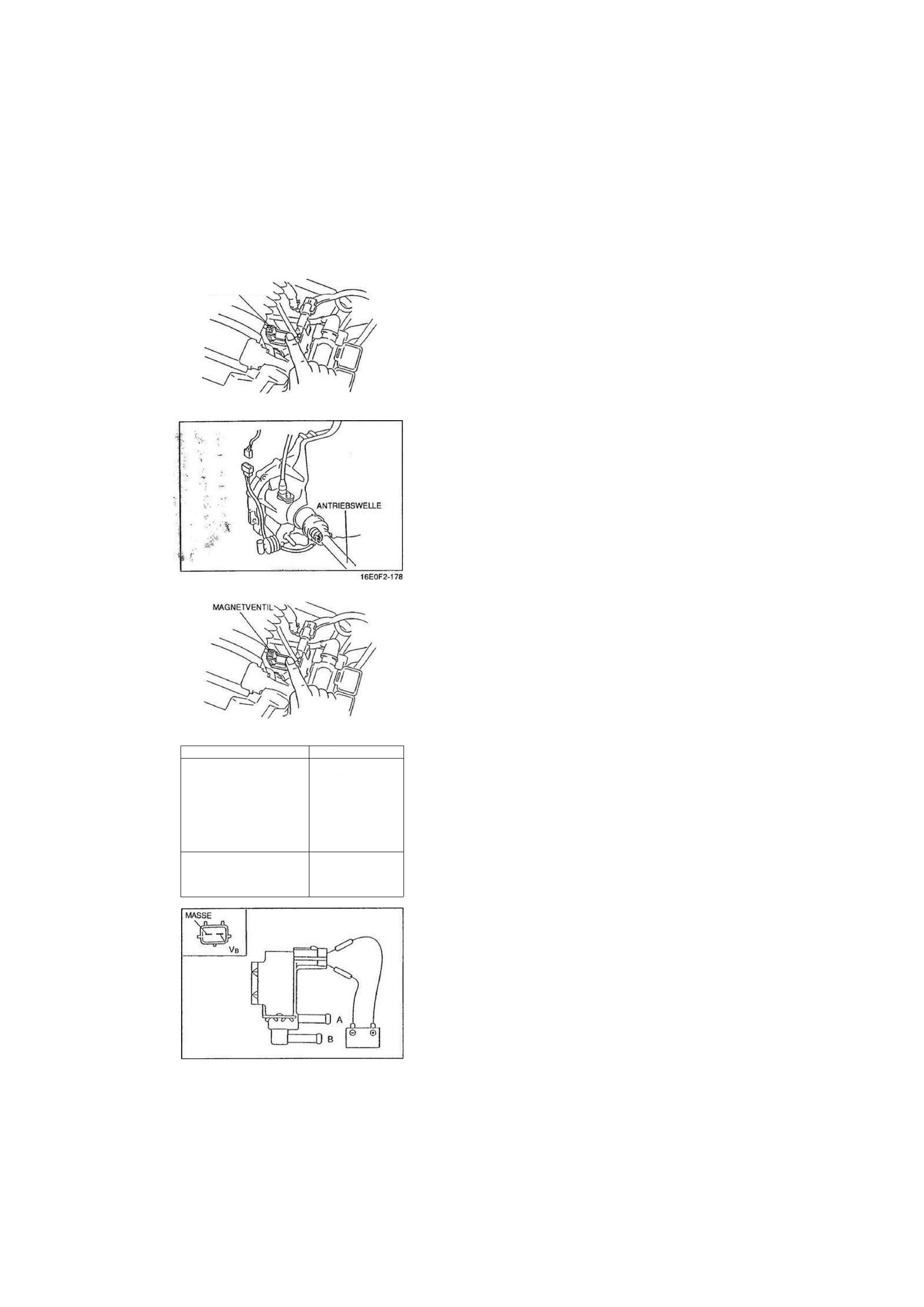

ENTLÜFTUNGSMAGNETVENTIL

Prüfung

1. Das Magnetventil ausbauen.

2. Am Anschluß A in das Magnetventil blasen und sicherstellen,

daß keine Luft durch das Ventil strömt.

16E0F2-180

3. Batteriespannung anlegen und prüfen, daß die Luft vom

Anschluß A zum Anschluß B durch das Ventil strömt.

4. Falls die Funktion nicht den Angaben entspricht, das

Magnetventil austauschen.

16E0F2-181

F2-80

16E0F2-179

ENTLÜFTUNGS-

KRAFTSTOFFDAMPFENTLÜFTUNG

F2

AKTIVKOH LEBEHALTER

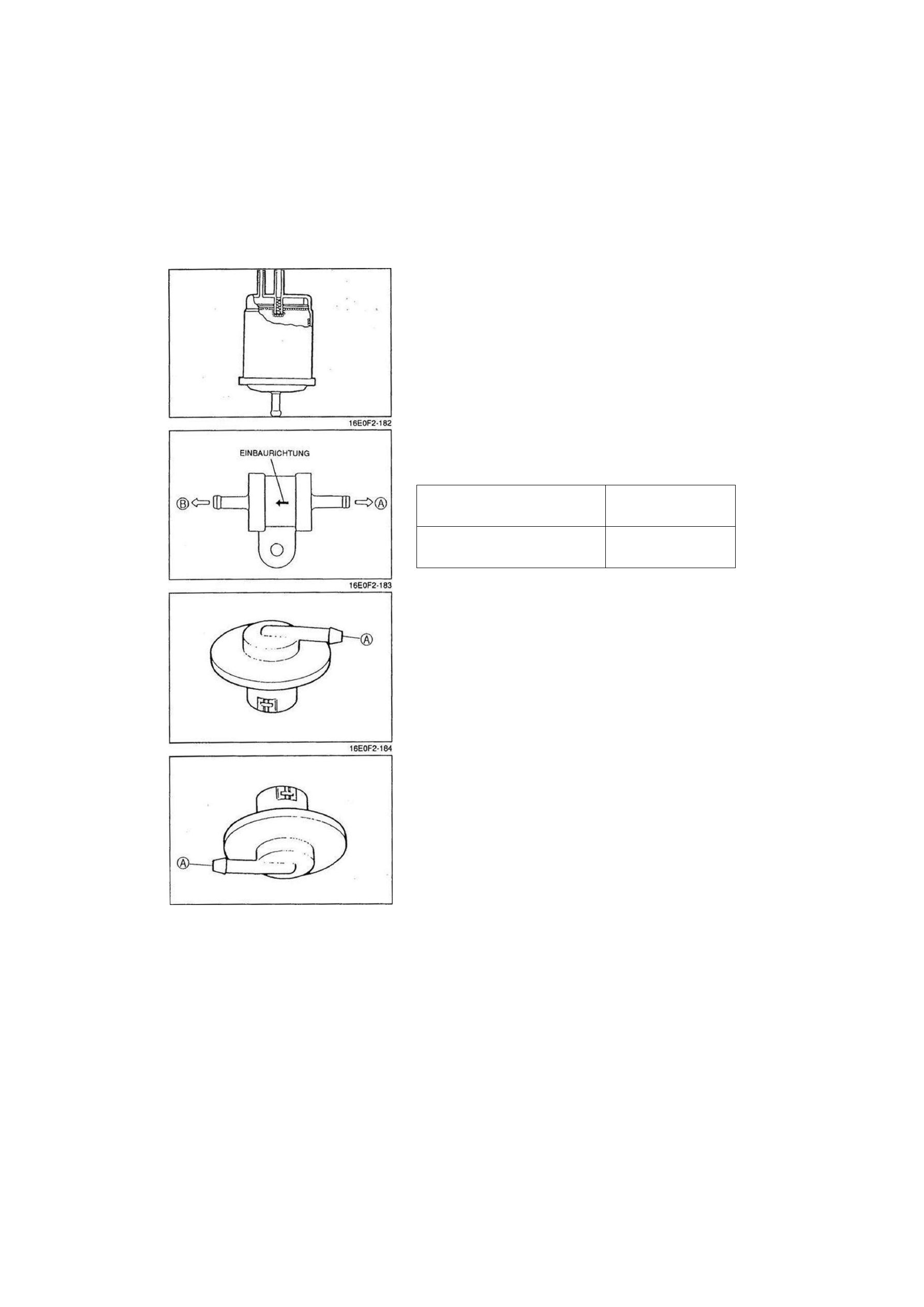

Prüfung

1. Den Aktivkohlebehälter ausbauen.

2. Den Behälter auf Beschädigung und Undichtigkeiten prüfen.

3. An jedem Anschluß in den Aktivkohlebehälter blasen und

prüfen, daß Luft strömt.

avsfhqa: • ••

•r -ßV'  j '

ZWEIWEG-ROCKSCHLAGVENTIL

Prüfung

1. Das Ventil ausbauen.

2. Die Funktion des Ventils mit einer Unterdruckpumpe prüfen.

Am Anschluß (A) ca. 4,9 kPa

(37 mmHg) Unterdruck

aufbauen

Luftstrom

Am Anschluß (B) ca. 5,9 kPa

(44 mmHg) Unterdruck

aufbauen

Luftstrom

KRAFTSTOFFDAMPFVENTIL "
Prüfung

1. Prüfen, daß in der abgebildeten Stellung Luft aus dem An-

schluß (A) austritt.

2. Prüfen, daß in der abgebildeten Stellung keine Luft aus dem

Anschluß (A) austritt.

3. Falls die Funktion nicht den Angaben entspricht, das

Kraftstoffdampfventil austauschen.

16E0F2-185

F2-81

F2

KRAFTSTOFFABSCHALTUNG

KRAFTSTOFFABSCHALTUNG

BESCHREIBUNG

Dieses System dient der Verringerung des Kraftstoffverbrauchs. Es verhindert, daß der Motor im Schiebebetrieb

ruckelt und schützt den Motor vor Überdrehen.

VORBEREITUNG !?
SST

49 9200 162

Engine-

Signalmonitor

Prüfung der
Einspritzventile

49 G018 903

Adapterkabel

Prüfung der

Einspritzventile

49 G018 904

Prüfplatte

Prüfung der
Einspritzventile

49 C088 002

Systemdiskette

Typ III (V. 1.00)

Prüfung der
Einspritzventile

49 F088 001

DT-S1000
Basisgerät

Prüfung der
Einspritzventile

49 F088 002

12V-Netzteil

(Gleichstrom)

Prüfung der

Einspritzventile

49 F088 003

Anschlußkabel

12V-Netzteil
(Gleichstrom)

Prüfung der

Einspritzventile

49 F088 004

IF-Adapter

Typ I

Prüfung der
Einspritzventile

49 F088 0A2

Gerätesatz
Typ III

Prüfung der
Einspritzventile

49 C018 901

Adapterkabel

76Pin

Prüfung der
Einspritzventile

49 C018 902

Adapterkabel /Pn

Prüfung der
Einspritzventile

1YA0F2-014
