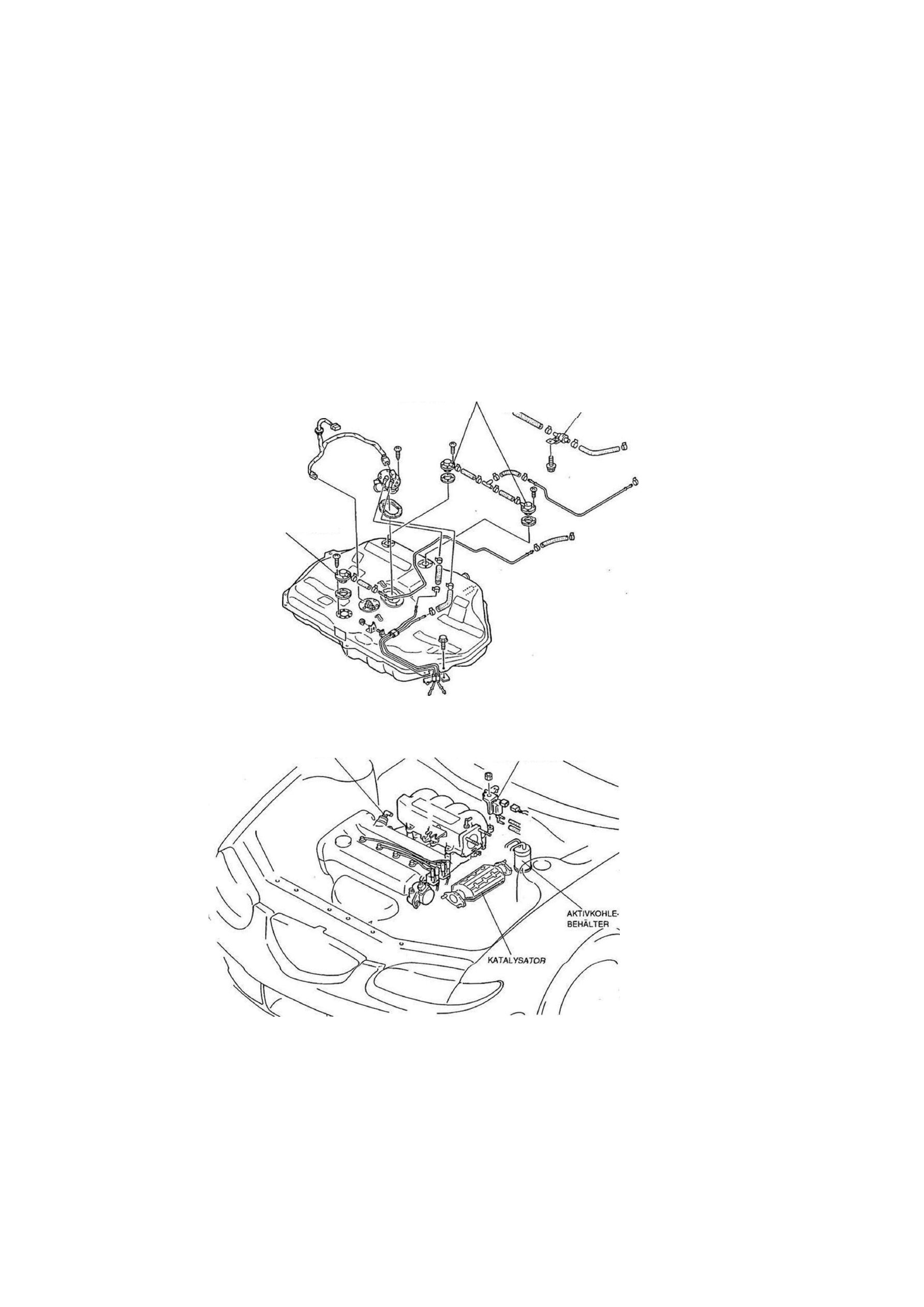

ÜBERSICHT ÜBER DIE ABGASENTGIFTUNGSANLAGE

F1

ÜBERSICHT ÜBER DIE ABGASENTGIFTUNGSANLAGE

BESCHREIBUNG

Zur Reduzierung des Schadstoffgehalts im Abgas dienen die Systeme der Kurbelgehäuseentlüftung (PCV) und

der Kraftstoffdampfentlüftung.

Dieses System besteht aus Schiebebetriebregelung, Kraftstoffdampfentlüftung und Kurbelgehäuseentlüftung
(PCV).

Aufgabe des Systems ist die Reduzierung des CO-, HC- und NO

x

-Gehalts im Abgas.

KRAFTSTOFFDAMPFVENTIL -

<8

ZWEIWEG-RÜCKSCHLAGVENTIL

KRAFTSTOFFDAMPFVENTIL

PCV-VENTIL

ENTLÜFTUNGSMAGNETVENTIL

1YE0F1-197

F1-65

F1

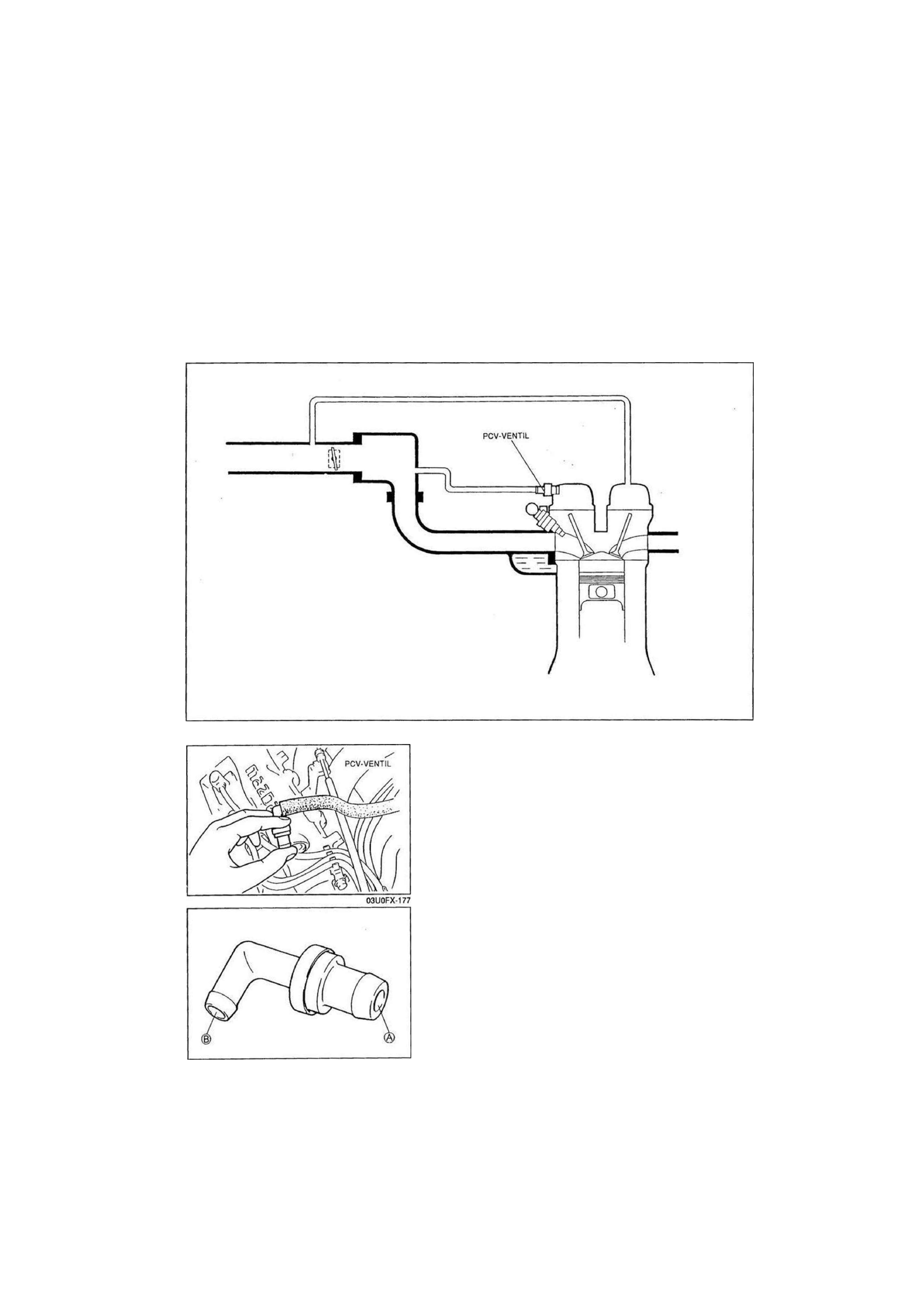

KURBELGEHÄUSEENTLÜFTUNG (PCV)

KURBELGEHÄUSEENTLÜFTUNG (PCV)

BESCHREIBUNG
Das Kurbelgehäuseentlüftungsventil (PCV-Ventil) wird durch den Ansaugkrümmerunterdruck betätigt.
Im Leerlauf ist das PCV-Ventil leicht geöffnet, und eine geringe Menge Blowbygas wird zur Verbrennung in das

Sammelsaugrohr gesaugt.

Mit zunehmenderMotordrehzahl wird das PCV-Ventil weiter geöffnet und eine entsprechend größere Blowbygasmenge
in das Sammelsaugrohr gesaugt.

03U0FX-119

9MU0F2-184

PCV-VENTIL
Prüfung

1.

2.

3.

4.

Den betriebswarmen Motor im Leerlauf laufen lassen.
Das PCV-Ventil zusammen mit dem Entlüftungsschlauch von

der Zylinderkopfhaube abziehen.

Die Öffnung des PCV-Ventils verschließen.
Prüfen, ob Unterdruck anliegt.

5.

6.

7.

8.

Das PCV-Ventil ausbauen.

An der Öffnung (A) Luft einblasen und prüfen, ob die Luft an
der Öffnung (B) austritt.
An der Öffnung (B) Luft einblasen und prüfen, daß an der

Öffnung (A) keine Luft austritt.

Falls die Funktion nicht den Angaben entspricht, das PCV-

Ventil austauschen.

F1-66

KRAFTSTOFFDAMPFENTLÜFTUNG  F l

KRAFTSTOFFDAMPFENTLÜFTUNG ^

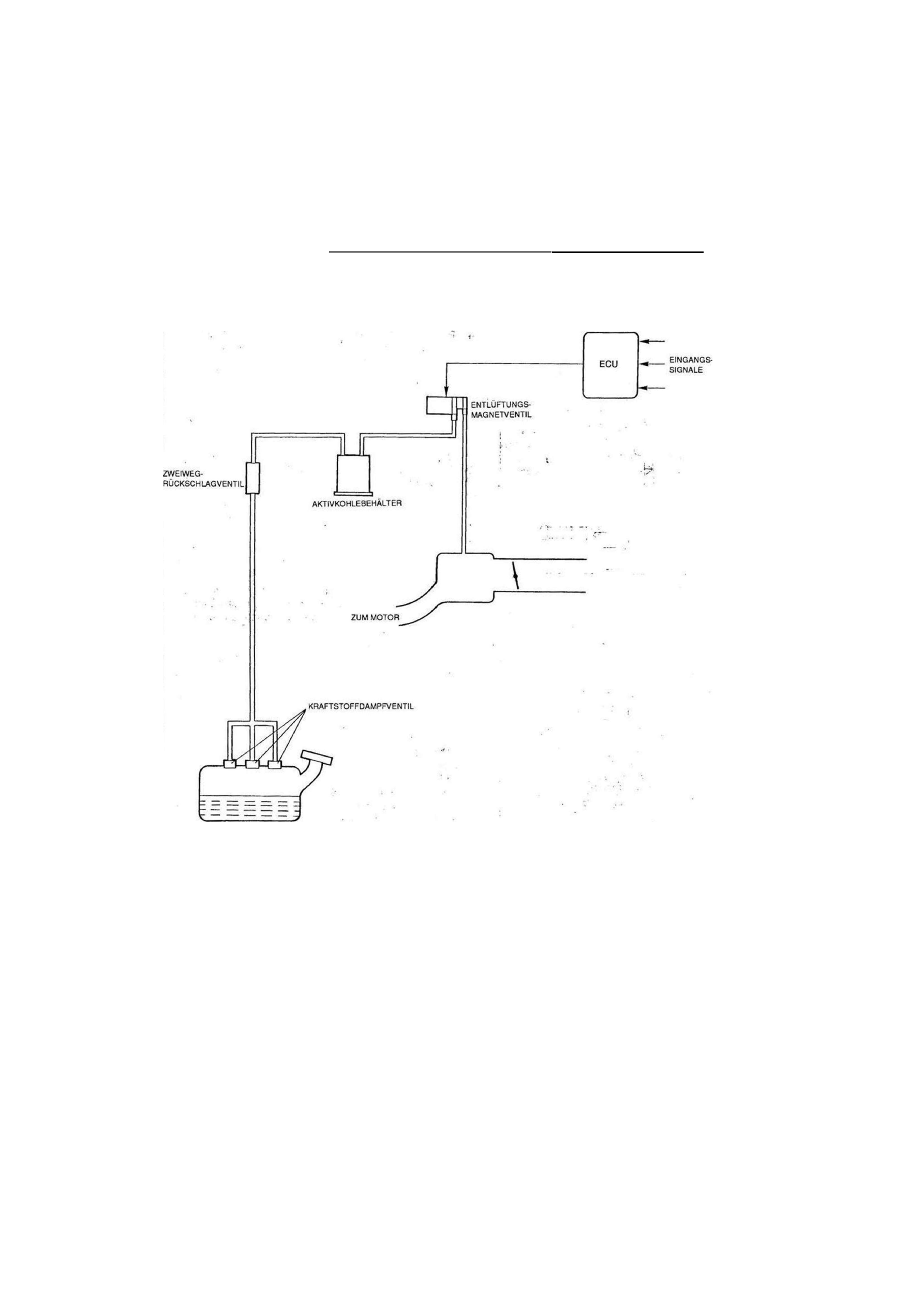

BESCHREIBUNG

16E0F2-176

Die Kraftstoffdampfentlüftung besteht aus Kraftstoffdampfventil, Zweiweg-Rückschlagventil, Aktivkohlebehälter,
Entlüftungsmagnetventil, Motorsteuergerät (ECU) und den Eingangsanlagenteilen. Die Menge der dem Motor zur

/erbrennung zugeführten Kraftstoffdämpfe wird durch das Entlüftungsmagnetventil entsprechend den

Motorbetriebsbedingungen geregelt. Zur Aufrechterhaltung der optimalen Motorleistung wird das Magnetventil durch

Signale vom ECU betätigt.

• » • ' r

Betrieb

Das Entlüftungsmagnetventil wird zum Entlüften des Aktivkohlebehälters durch Tastsignale vom Motorsteuergerät

gesteuert. Die Kraftstoffdampfentlüftung findet unter den folgenden Bedingungen statt:

(1) Nach dem Warmlaufen
(2) Bei eingelegtem Gang
(3) Bei betätigtem Gaspedal (Leerlaufschalter AUS)

(4) Bei normal funktionierender Lambdasonde

F1-67

- i

I

I

F1

KRAFTSTOFFDAMPFENTLÜFTUNG

16E0F2-181

r

Li
r

16E0F2-182

16E0F2-183

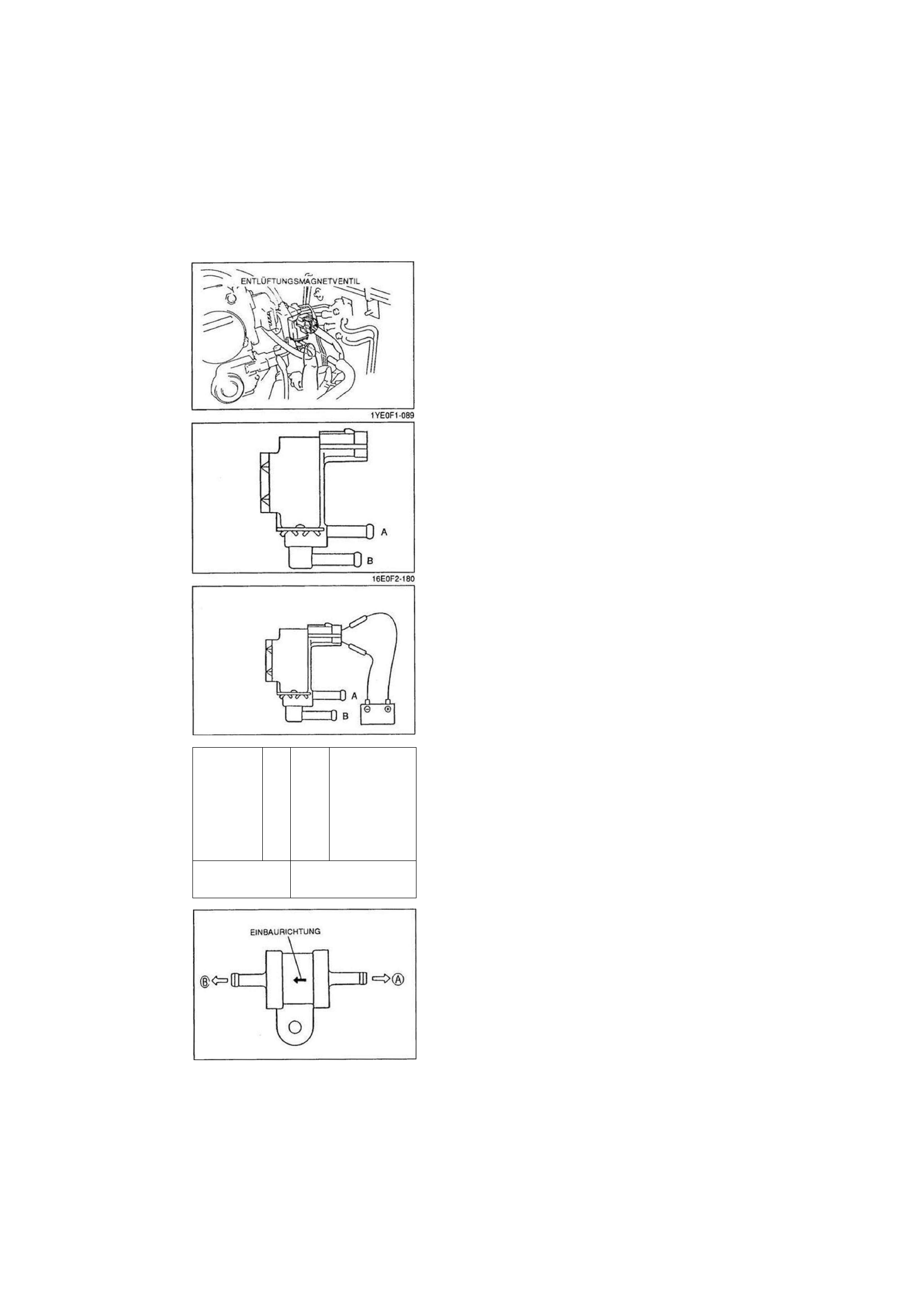

SYSTEMBETRIEB

1. Den Motor auf normale Betriebstemperatur warmlaufen las-

sen.

2. Den Motor im Leerlauf laufen lassen.
3. Den Unterdruckschlauch vom Magnetventil abziehen.

4. Prüfen, daß am Magnetventil kein Unterdrück anliegt.

5. Falls die Funktion nicht den Angaben entspricht, das

Magnetventil prüfen.

ENTLÜFTUNGSMAGNETVENTIL
Prüfung

1.

2.

Das Magnetventil ausbauen.

Am Anschluß A in das Magnetventil blasen und sicherstellen,
daß keine Luft durch das Ventil strömt.

3.

4.

Batteriespannung anlegen und prüfen, daß die Luft vom

Anschluß A zum Anschluß B durch das Ventil strömt.

Falls die Funktion nicht den Angaben entspricht, das

Magnetventil austauschen.

AKTIVKOHLEBEHÄLTER

Prüfung

1. Den Aktivkohlebehälter ausbauen.

2. Den Behälter auf Beschädigung und Undichtigkeiten prüfen
3. An jedem Anschluß in den Aktivkohlebehälter blasen una

prüfen, daß Luft strömt.

ZWEIWEG-RÜCKSCHLAGVENTIL

Prüfung

1. Das Ventil ausbauen.

2. Die Funktion des Ventils mit einer Unterdruckpumpe prüfen

Am Anschluß (A) ca. 4,9 kPa
(37 mmHg) Luftstrom

Unterdruck aufbauen
Am Anschluß (B) ca. 5,9 kPa

(44 mmHg)
Unterdruck aufbauen

Luftstrom
