F1

KRAFTSTOFFANLAGE F1

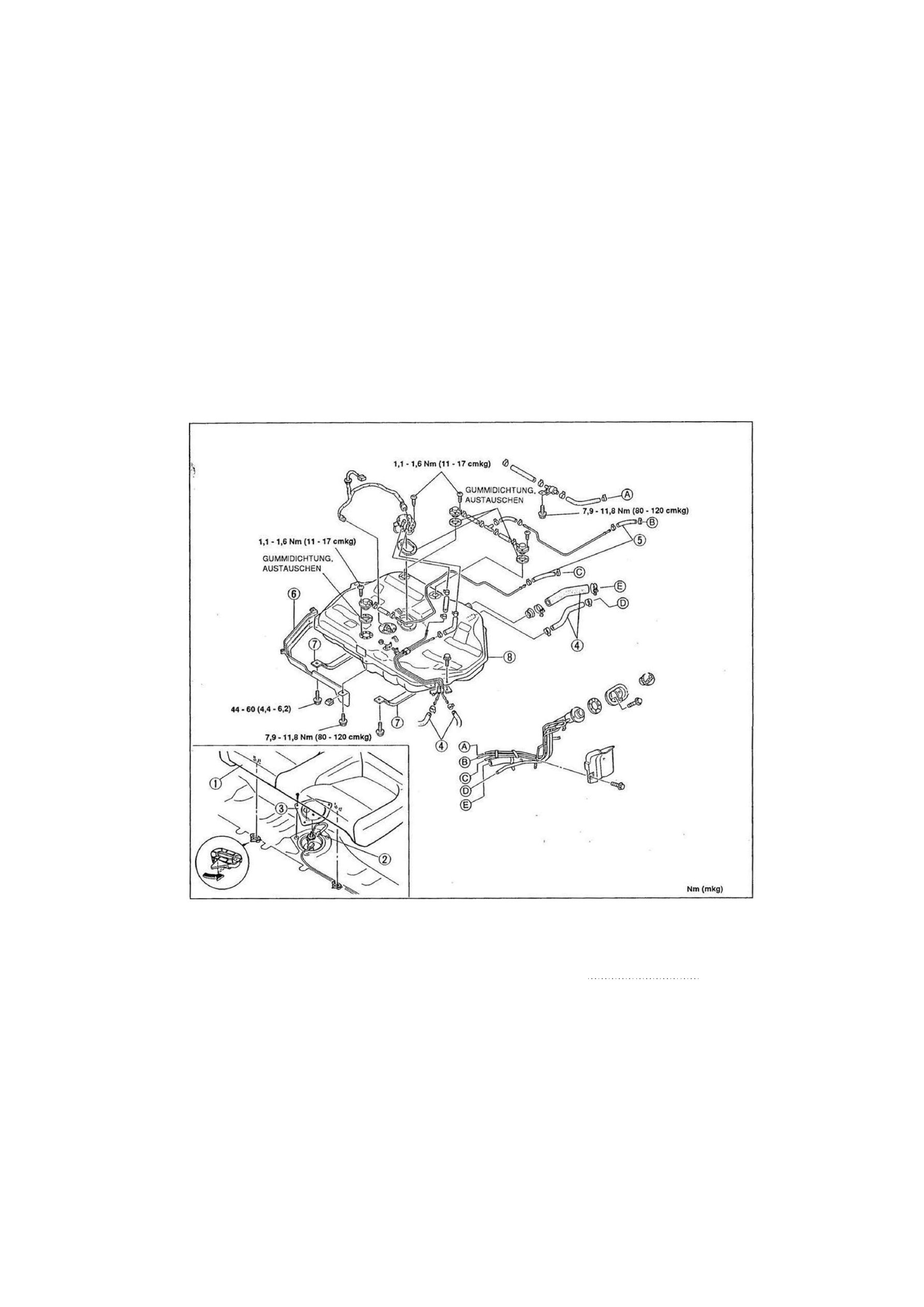

KRAFTSTOFFTANK

Ausbau/Prüfung/Einbau

Vorsicht
• Vor Durchführung der folgenden Arbeiten den Druck in der Kraftstoffanlage ausgleichen, um die

Verletzungs- und Feuergefahr zu verringern. (Siehe Seite F1-52.)

• Beim Ausbau des Kraftstofftanks nicht rauchen und Funken und offenes Feuer fernhalten.
• Vor Reparaturarbeiten am Kraftstofftank den Tank gründlich mit Dampf reinigen, um brennbare Gase

vollständig zu entfernen.

1. Die Teile in der numerierten Reihenfolge ausbauen.

2. Die Bauteile des Kraftstofftanks prüfen und, falls erforderlich, reparieren oder austauschen.
3. Der Einbau erfolgt in der umgekehrten Reihenfolge, siehe auch Einbauhinweis. (Siehe Seite F1-55.)

1YE0F1-071

Hinweis

• Vor dem Ausbau des Tanks den Kraftstoff ablassen.

1. Rücksitzpolster

(Siehe Kapitel S)

2. Steckverbinder

3. Abdeckung
4. Kraftstoffschläuche

Einbauhinweis

Seite F1-55

5. Kraftstoffdampfentlüftungsschläuche

Einbauhinweis Seite F1-55

6. Abschirmblech
7. Kraftstofftankhaltebänder
8. Kraftstofftank

Auf Risse und Korrosion prüfen

F1-54

KRAFTSTOFFANLAGE

F1

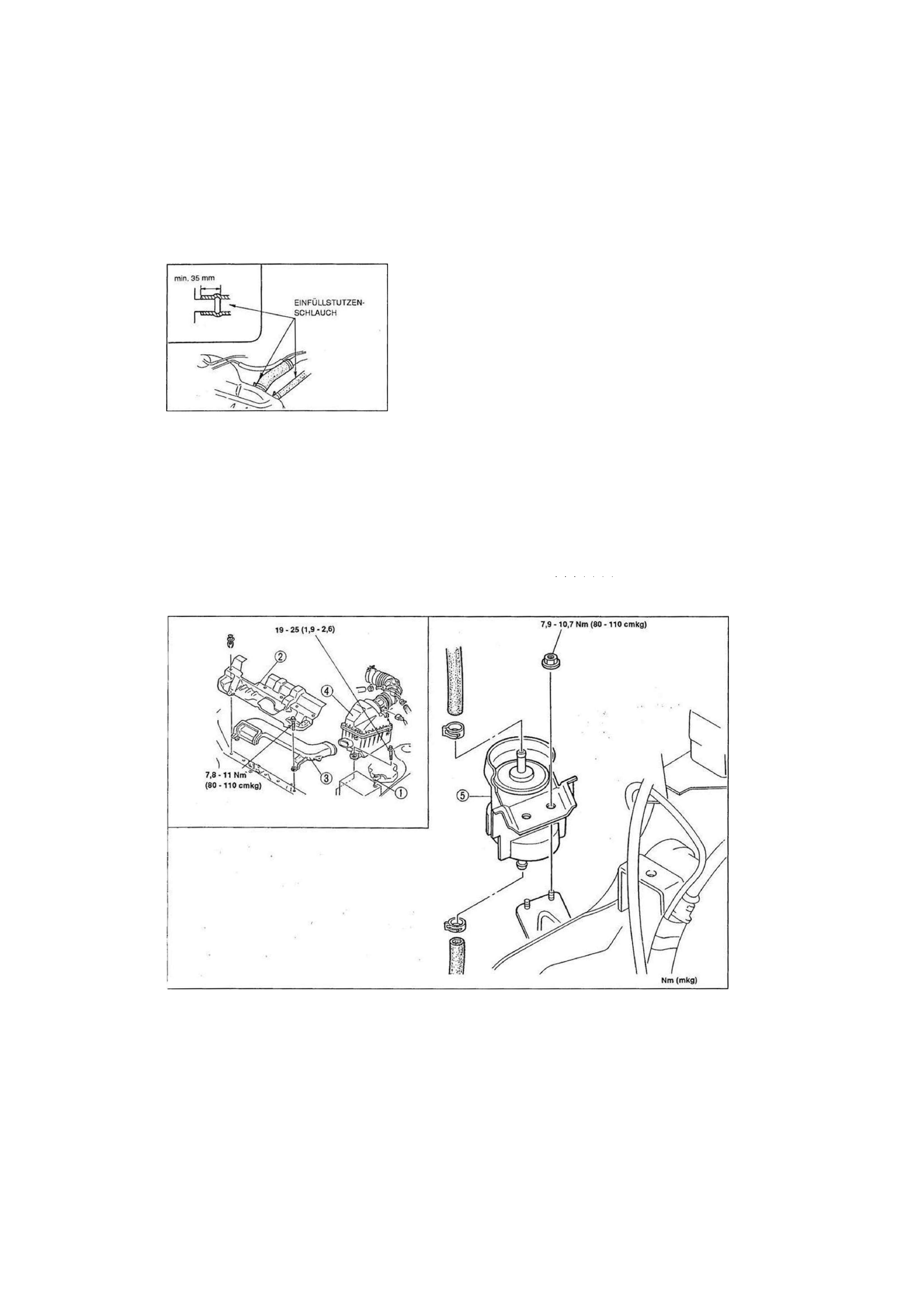

Einbauhinweis
1. Die Schlauchenden des Hauptkraftstoffschlauchs, des

Rücklaufschlauchs und der Entlüftungsschläuche mindestens

25 mm auf die Anschlußstutzen aufschieben.

2. Den Kraftstoffeinfüllstutzenschlauch mindestens 35 mm auf

den Anschlußstutzen am Kraftstofftank und das Einfüllrohr

aufschieben.

16E0F2-131 . "

KRAFTSTOFFILTER

Austausch

Vorsicht

• Bei Arbeiten an der Kraftstoffanlage Funken und offenes Feuer stets fernhalten. "

Hochdruckseite

Das Kraftstoffilter muß entsprechend den Angaben in den Wartungstabellen regelmäßig ausgetauscht werden.
1. Die Kraftstoffschläuche vom Kraftstoffilter abziehen.

2. Das Kraftstoffilter und die Halterung ausbauen. .. ,
3. Der Einbau erfolgt in der umgekehrten Reihenfolge. . -.

Hinweis
• Beim Einbau des Filters die Kraftstoffschläuche ganzauf den Anschlußstutzen am Filter aufschieben.

•. Massekabel der Batterie

2. Oberes Kühlerabschirmblech

3. Frischluftkanal

4. Luftfilter

5. Kraftstoffilter (Hochdruckseite)

1YE0F1-072

F1-55

F1

KRAFTSTOFFANLAGE

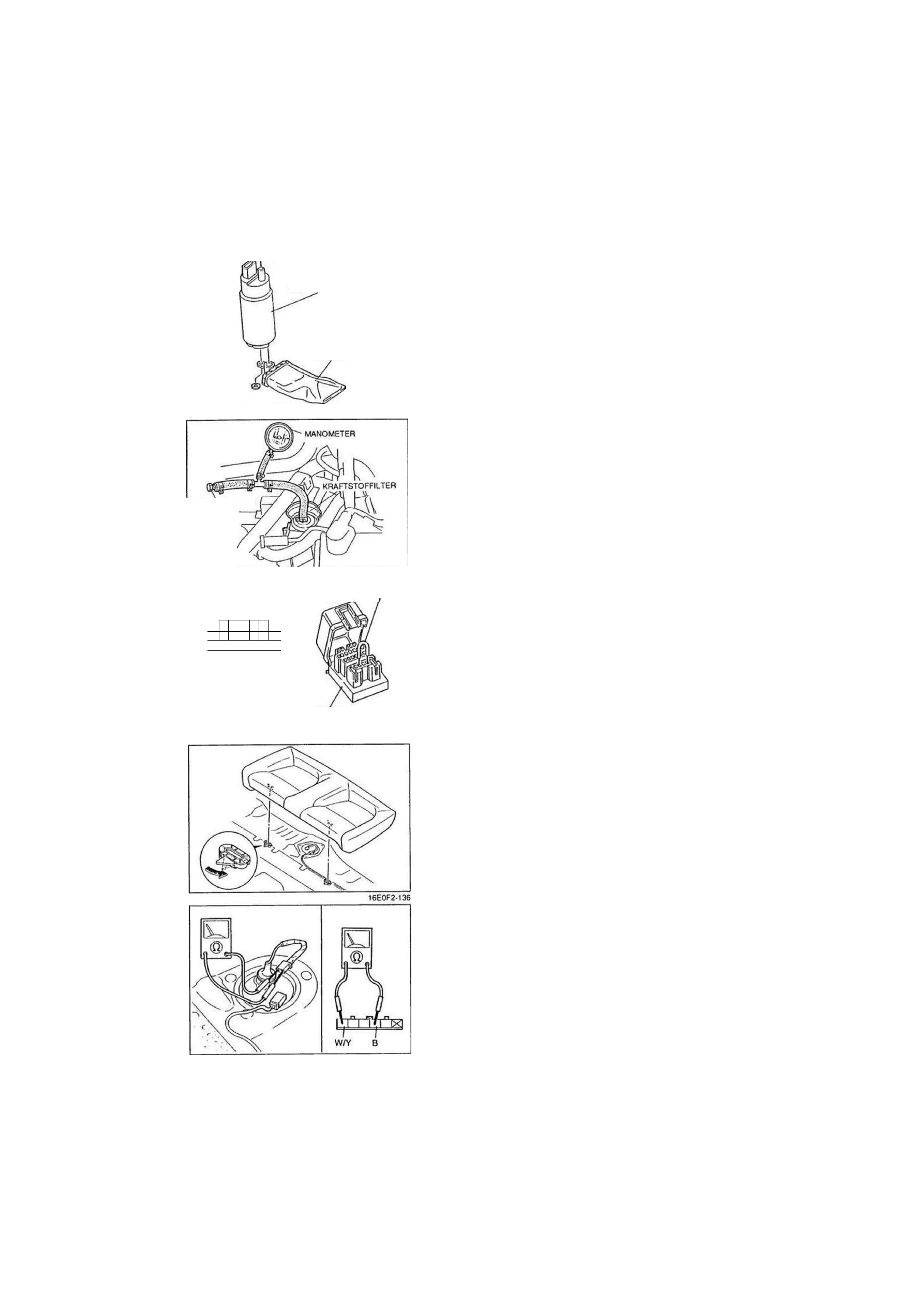

KRAFTSTOFFPUMPE

KRAFTSTOFFILTER

1YE0F1-073

VERSCHLUSSEN

I

I

J _  - L T

ZI

GND

F/P

1YE0F1-074

ÜBERBRÜCKUNGS-

KABEL

DIAGNOSE-

STECKER

1YE0F1-195

16E0F2-137

Niederdruckseite (im Tank)

(Siehe Seite F1-54.)

KRAFTSTOFFPUMPE
Prüfung

Höchstdruck der Kraftstoffpumpe

Vorsicht

• Vor Durchführung der folgenden Arbeiten den Druck

in der  K r a f t s t o f f a n l a g e  a u s g l e i c h e n , um die

Verletzungs- und Feuergefahr zu verringern. (Siehe

Seite F1-52.)

1. Das Massekabel der Batterie abklemmen.

2. Ein Kraftstoffmanometer an die Hauptkraftstoffleitung an-

schließen und den Ausgang des Manometers wie abgebildet

verschließen. (Schlauchklemmen wie abgebildet anbringen.)

3. Das Massekabel der Batterie wieder anschließen.
4. Die Klemmen F/P und GND des Diagnosesteckers mit einem

Überbrückungskabel verbinden.

5. Die Zündung einschalten, um die Kraftstoffpumpe zu betäti-

gen.

6. Den Höchstdruck der Kraftstoffpumpe ablesen.

Höchstdruck der Kraftstoffpumpe:

490 - 630 kPa (5,0 - 6,5 kg/cm

2

)

7. Die Zündung ausschalten und das Überbrückungskabel ent-

fernen.

8. Falls der Wert nicht im angegebenen Bereich liegt, die

Kraftstoffpumpe austauschen.

Durchgangsprüfung

1. Das Rücksitzpolster ausbauen. (Siehe Kapitel S.)

2. Den Steckverbinder des Kraftstoffstandgebers abziehen.

3. Prüfen, ob zwischen den Klemmen (B) und (W/Y) des

Steckverbinders des Kraftstoffstandgebers Durchgang be-
steht.

4. Falls kein Durchgang besteht, die Kraftstoffpumpe austau-

schen.

F1-56

KRAFTSTOFFANLAGE  F 1

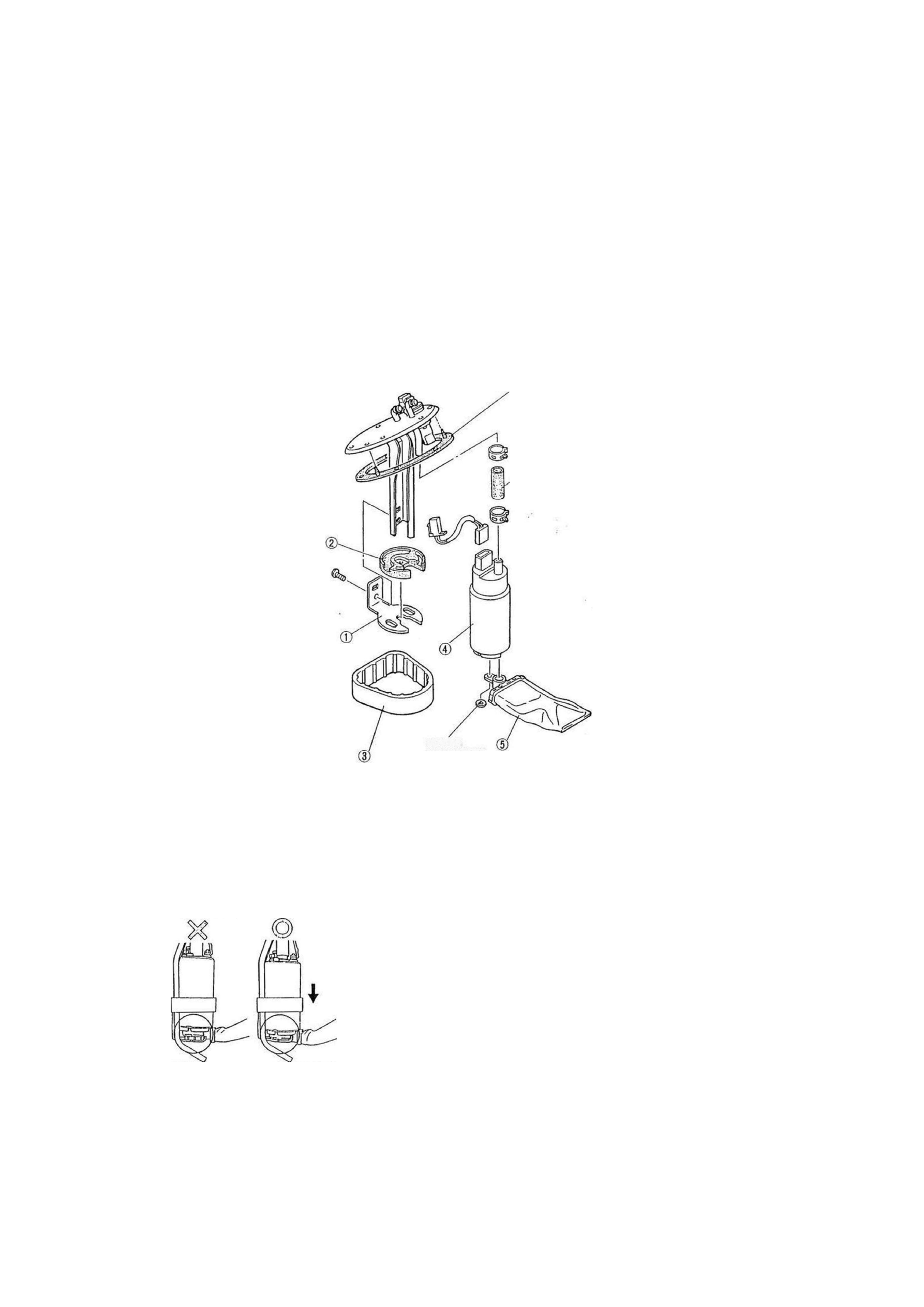

erlegung/Zusammenbau
. Den Kraftstofftank ausbauen. (Siehe Seite F1-54.)
. Die Kraftstoffpumpe komplett ausbauen. (Siehe Seite F1-54) }
. Die Teile in der numerierten Reihenfolge ausbauen.

. Der Zusammenbau erfolgt in der umgekehrten Reihenfolge, siehe auch Hinweis zum Zusammenbau (siehe

unten).

Halterung

Gummilager

Halteband

4. Kraftstoffpumpe

5. Kraftstoffilter (Niederdruckseite)

1YE0F1-075

16E0F2-139

Hinweis zum Zusammenbau

Die Kraftstoffpumpe in die Halterung einsetzen und nach

unten ziehen, so daß sie fest in der Halterung sitzt.

F1-57

GUMMIDICHTUNG.
AUSTAUSCHEN

SCHEIBE.

AUSTAUSCHEN

KRAFTSTOFFSCHLAUCH.

AUSTAUSCHEN
