WARTUNG IM EINGEBAUTEN ZUSTAND

B2

16E0B2-059

16E0B2-060

1YE0B2-021

16E0B2-446

16E0B2-062

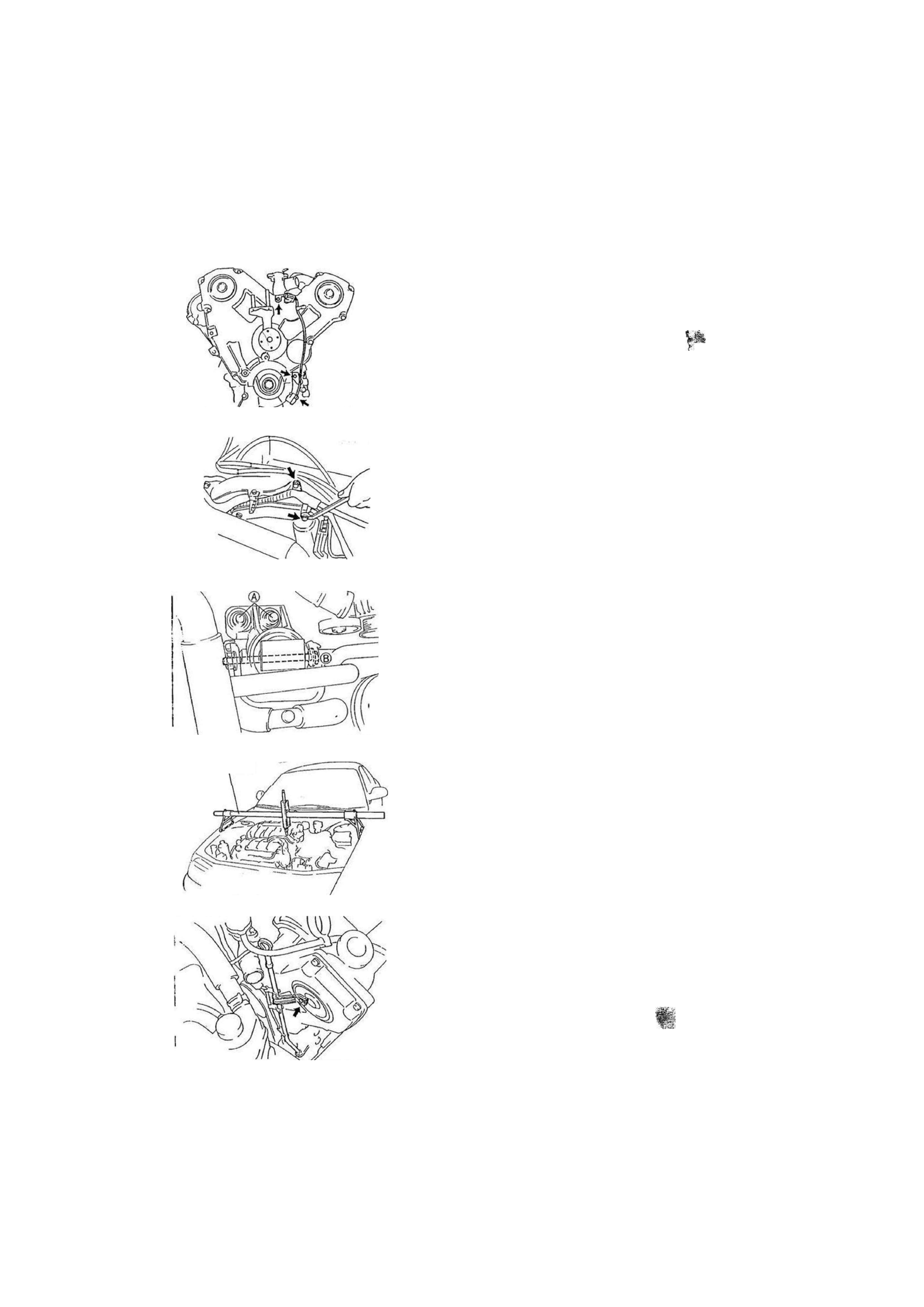

3. Die Halterung für den Steckverbinder des Kurbelwinkelgebers

an der linken Steuerriemenabdeckung montieren.

Anzugsmoment: 7,9 -10,7 Nm (80 -110 cmkg)

' t

v

%

" fr

v

l

4. Die Halterung für den Kabelbaum an der rechten Steuer-

riemenabdeckung montieren.

Anzugsmoment: 7,9 -10,7 Nm (80 -110 cmkg)

,. «f. •

£

i. .

•V' - >-f

5. Die Motorlagerung Nr. 3 einbauen.

Anzugsmoment:

(A):  7 4 - 1 0 2 Nm (7,5 -10,5 mkg)
(B): 86 -116 Nm (8,7 -11,9 mkg)

:c

6. Das SST (Motorstütze) abbauen.

"•

 r.

Ölmeßstab und Führungsrohr

1. Sauberes Motoröl auf einen neuen O-Ring auftragen und den

O-Ring auf das Führungsrohr aufsetzen.

2. Den Verschlußstopfen entfernen und das Führungsrohr ein-

bauen.

i • •

Anzugsmoment: 7,9 -10,7 Nm (80 -110 cmkg)

3. Den Ölmeßstab einsetzen.

*4

p

www.ozE0n.net

B2-19

B 2 WARTUNG  I M EINGEBAUTEN ZUSTAND

4. Den Kabelbaum des Kurbelwinkelgebers einbauen und die

Schelle am Führungsrohr montieren.

5. Den Steckverbinder anschließen.

i

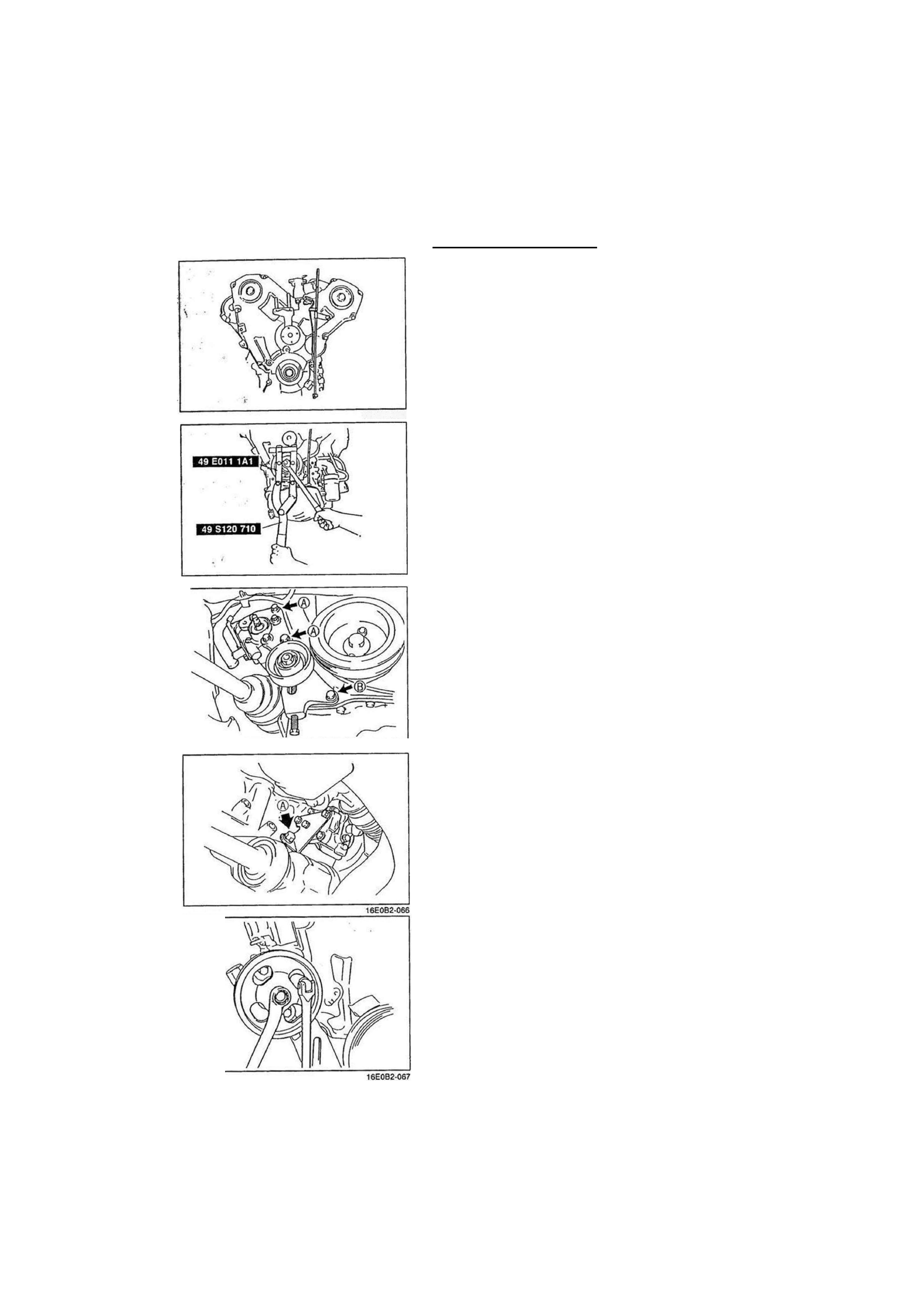

Kurbelwellenriemenscheibe

1. Die Riemenscheibenschraube herausdrehen.

2. Die Riemenscheibe einbauen und die Schraube leicht an-

ziehen.

3. Das SST an der Riemenscheibe anbringen, um die Kurbel-

welle festzuhalten.

4. Die Riemenscheibenschraube festziehen.

Anzugsmoment: 157  - 1 6 6 Nm (16,0 -17,0 mkg)

1YE0B2-022

P/S-Ölpumpe

1. Die P/S-Ölpumpe einbauen.

Anzugsmoment:

(A): 32 - 46 Nm (3,2 - 4,7 mkg)

(B): 19 - 25 Nm (1,9-2,6 mkg)

2. Die P/S-Ölpumpenriemenscheibe einbauen und die Riemen-

scheibenmutter leicht anziehen.

3. DieRiemenscheibenmutterfestziehen;dabeidieBefestigungs-

schraube der P/S-Ölpumpe wie abgebildet mit einem 12 mm
Steckschlüssel halten.

Anzugsmoment: 63 - 93 Nm (6,4 - 9,5 mkg)

16E0B2-065

16E0B2-063

IM EINGEBAUTEN ZUSTAND

B2

4. Den P/S-Ölbehälter am vorderen Rahmen montieren.

Anzugsmoment: 6,87 - 9,80 Nm (70 -100 cmkg)

• 4DU' • ' ;

wm-*.

r*'.*

f > -s.

% i

 *

'.rmc.-

. I

WASSERPUMPEN-

RIEMENSCHEIBE

P/S-OLPUMPEN-

RIEMENSCHEIBE

KURBELWELLEN-

RIEMENSCHEIBE

16E0B2-071

GENERATOR-

RIEMENSCHEIBE

KURBELWELLEN-'
R'EMENSCHEIBE T

Ä/C-

KOMPRESSOR-

RIEMENSCHEI8E

16E0B2-072

Keilriemen

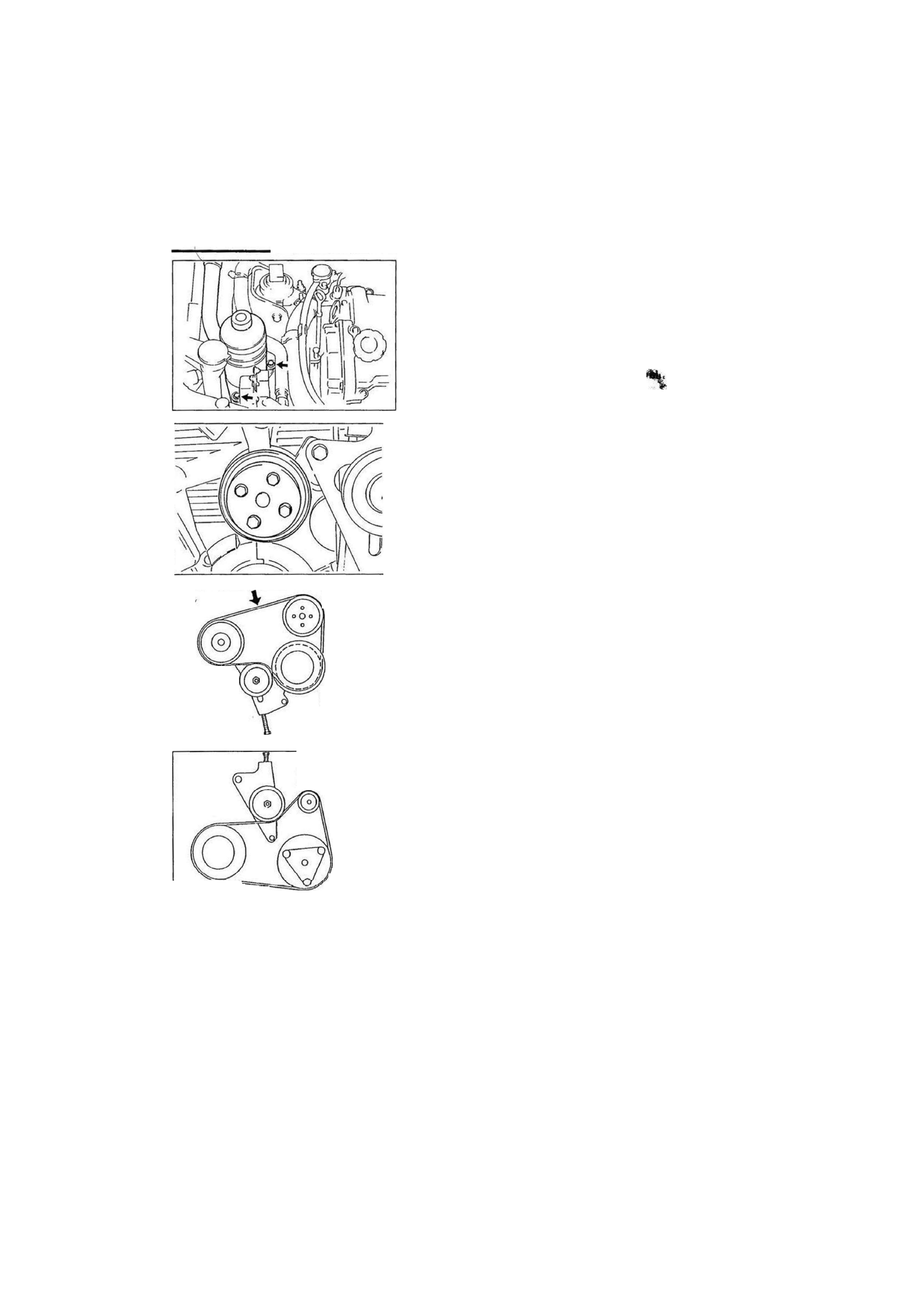

1. Die Wasserpumpenriemenscheibe einbauen und die Schrau-

ben leicht anziehen.

... ..

OA

t:

. • T

w

' ^ v

2. Die P/S-Ölpumpenriemenscheibe einbauen.

3. Den Keilriemen auf die Riemenscheiben auflegen.
4. Den Keilriemendurchhang einstellen. (Siehe Seite B2-6)

5. Die Schrauben der Wasserpumpenriemenscheibe festziehen.

Anzugsmoment: 7,9 -10,7 Nm (80  - 1 1 0 cmkg)

•m « • *«

6. Den A/C-Kompressorkeilriemen auf die Riemenscheiben auf-

legen und den Keilriemendurchhang einstellen. (Siehe Seite

B2-6)

Arbeitsvorgänge nach dem Einbau

1. Die vorgeschriebene Kühlmittelmenge und -sorte in den Kühler und den Ausgleichbehälter einfüllen.

2. Die erforderlichen Motoreinstellungen vornehmen. (Siehe MOTOREINSTELLUNG)

16E0B2-073

n

 •

i

•-a

%

r ""

B2-21

WARTUNG

16E0B2-069

16E0B2-070

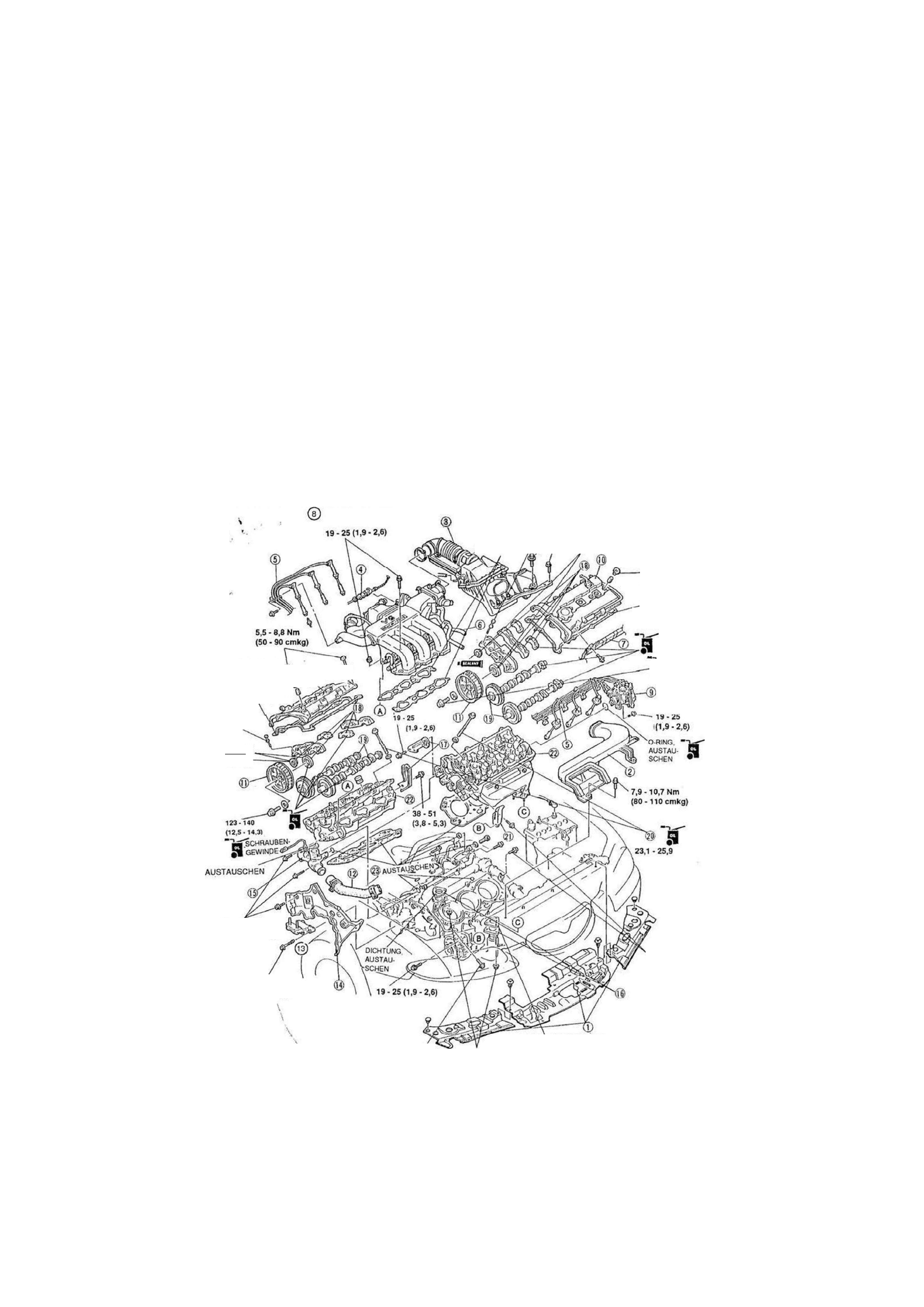

B 2 WARTUNG  I M EINGEBAUTEN ZUSTAND
