WARTUNG IM EINGEBAUTEN ZUSTAND B2

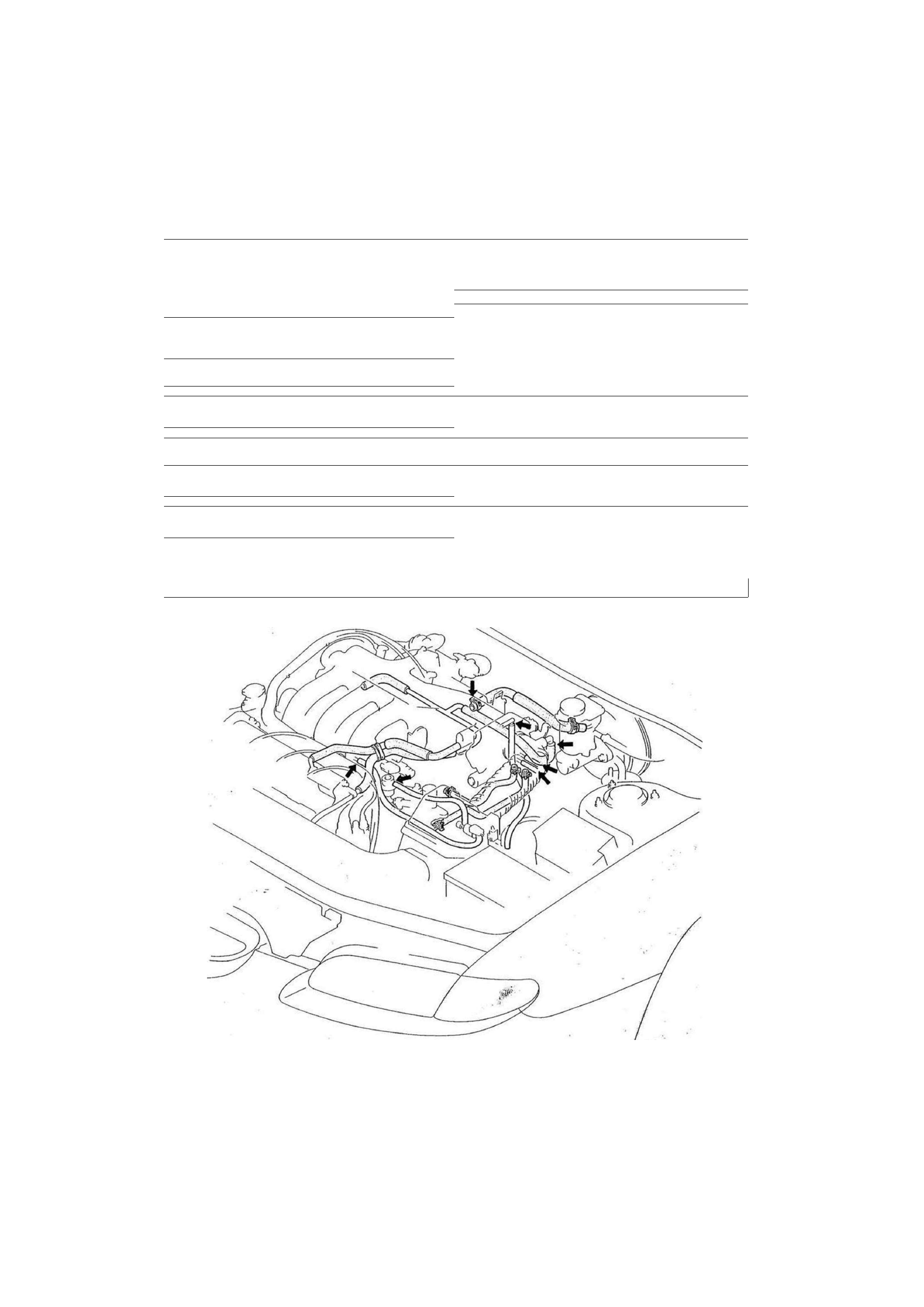

1. Kühlerabschirmblech

12. Oberer Kühlerschlauch

: m

  • >

2. Frischluftkanal

13. Motoraufnahme Nr. 3

3. Luftfilter komplett

Ausbau hinweis

... Seite B2-26

4. Gaszug

Einbauhinweis

... Seite B2-31

Einbauhinweis

Seite B2-35

14. Dichtplatte

5. Zündkabel

15. Kühlmittelauslaß

;>' I

6. Schläuche

16. Auspuffrohr \

'

 1

 K

' ,  ' l

AusbauVEinbauhinweis

siehe unten

17. Motorhaken

- i

• •  •

-

 .

7. Kabelbaum

18. Nockenwellenlagerdeckel, Schutzkappe

Ausbauhinweis

Seite B2-24

und Wellendichtring

Einbauhinweis

Seite B2-35

Ausbauhinweis

... Seite B2-26

8. Ansaugkrümmer

Einbauhinweis

... Seite B2-30

Ausbauhinweis

Seite B2-24

19. Nockenwelle

Einbauhinweis

Seite B2-33

Einbauhinweis

... Seite B2-29

9. Zündverteiler

20. Zylinderkopfschraube

Einbauhinweis

Seite B2-33

Ausbauhinweis

... Seite B2-27

10. Zylinderkopfhaube

21. Generatorbügel

"%>'

 i

Ausbauhinweis

Seite B2-26

22. Zylinderkopf

•Ts

Einbauhinweis

Seite B2-32

Einbauhinweis

... Seite B2-28

11. Nockenwellenrad

23. Zylinderkopfdichtung und O-Ring

Ausbauhinweis

Seite B2-26

1YE0B2-023

Einbauhinweis

Seite B2-31

Ausbau-/Einbauhinweis

• -

 f

\

»

Schläuche

1YE0B2-082

B2-23

 'r.

/

B2

WARTUNG IM EINGEBAUTEN ZUSTAND

Ausbauhinweis

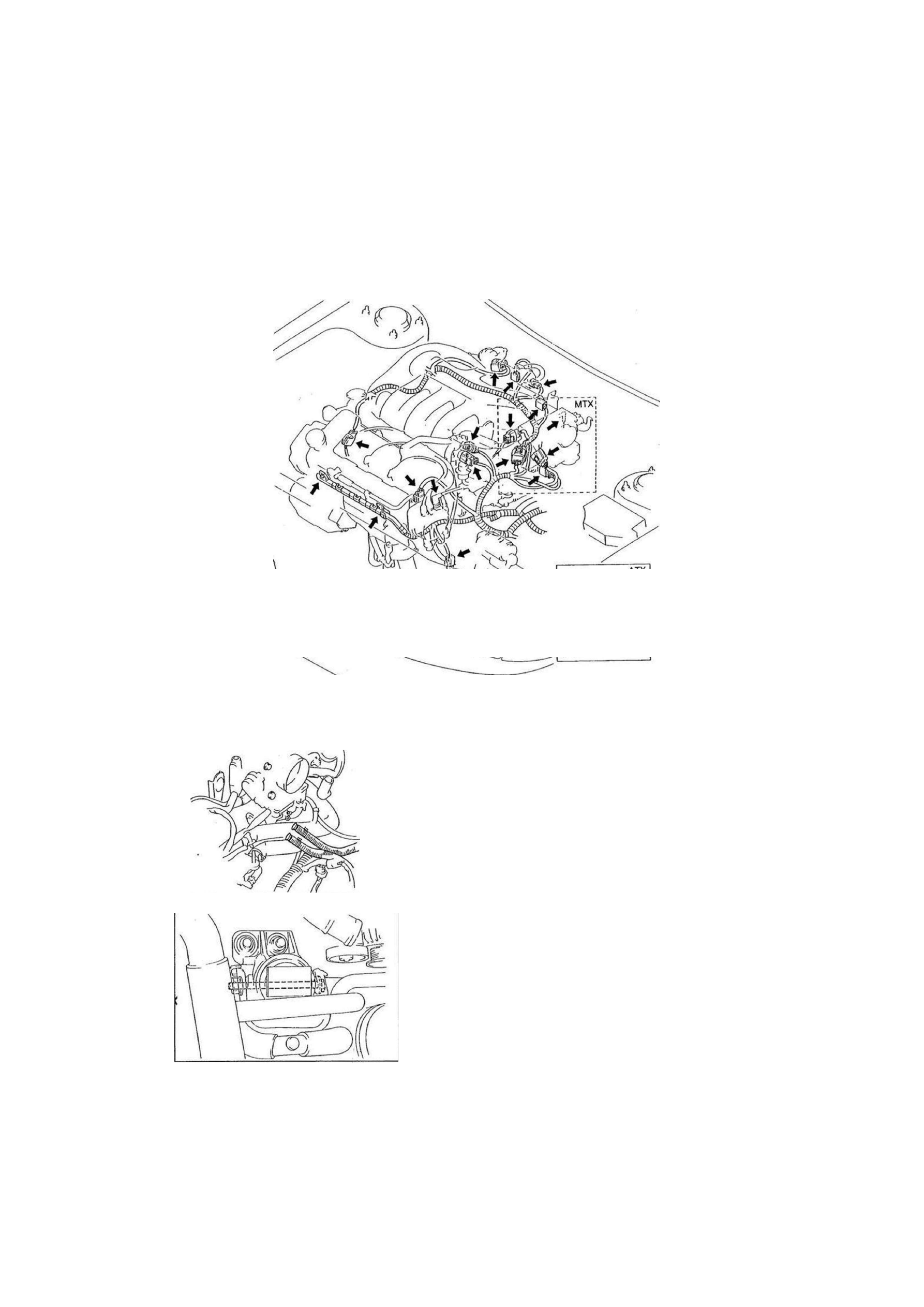

Kabelbäume

Die gekennzeichneten Kabelbaumsteckverbinder abziehen.

16E0B2-076

Ansaugkrummer

Vorsicht

• Ein Tuch um den Schlauch wickeln, da beim Abziehen

Kraftstoff herausspritzt.

• Funken und offene Flammen vom Kraftstoffbereich

fernhalten.

1. Die abgezogenen Schläuche mit einem Verschlußstopfen

abdichten, damit kein Kraftstoff austritt.

2. Motoraufnahme Nr. 3 provisorisch einbauen, um den Motor

abzustützen.

1YE0B2-024

B2-24

B2 WARTUNG IM EINGEBAUTEN ZUSTAND

3. Das für den Ausbau des Steuerriemens angebrachte SST

abbauen.

4. Die Ansaugkrümmerstütze, die Kraftstoffleitung und die gekennzeichneten Schläuche ausbauen.
5. Die Befestigungsschrauben und -muttern in zwei oder drei Schritten lösen.

UNTERLEGSCHEIBE, AUSTAUSCHEN

16E0B2-448

B2-25

16E0B2-447

B 2 WARTUNG  I M EINGEBAUTEN ZUSTAND

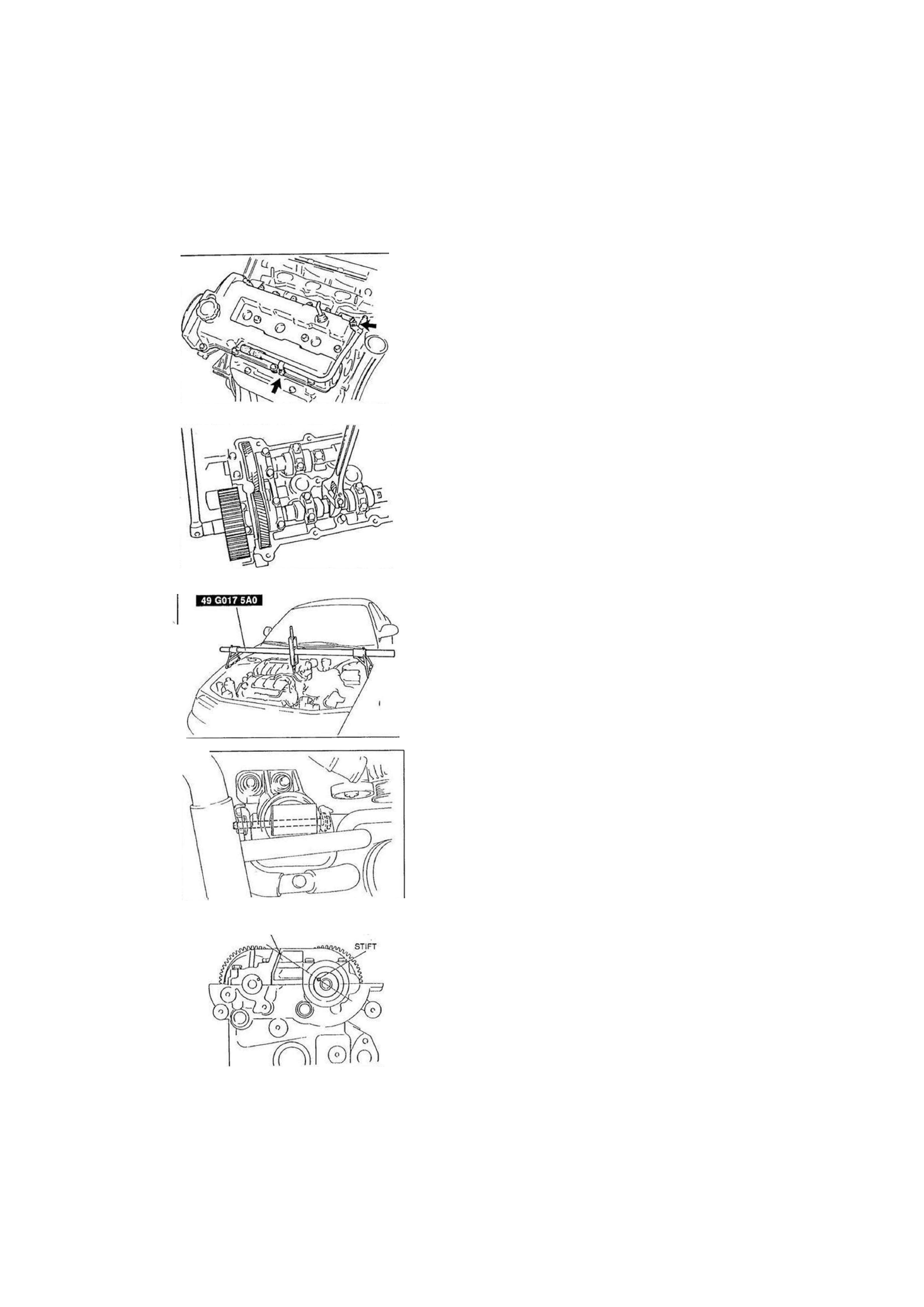

Zylinderkopfhaube

1. Die in der Abbildung gekennzeichneten Schrauben heraus-

drehen.

2. Die Entlüftungsleitung (linker Zylinderkopf) abziehen.

3. Die Zylinderkopfhaube ausbauen.

Nockenwellenrad

1. Die Nockenwelle wie abgebildet mit einem geeigneten Schrau-

benschlüssel am Sechskant halten und die Befestigungs-
schraube des Nockenwellenrades lösen.

2. Das Nockenwellenrad ausbauen.

Motoraufnahme Nr. 3

1. Das SST anbringen, um den Motor abzustützen.

*

W

2. Die Motoraufnahme von der Motorlagerung abbauen.
3. Die Motoraufnahme vom Motor abbauen.

Nockenwellenlagerdeckel, Schutzkappe und Wellendichtring

1. Die Nockenwelle wie abgebildet mit einem geeigneten Schrau-

benschlüssel am Sechskant drehen und den Nockenwellenstift
auf die Markierungen am Zylinderkopf ausrichten.

Achtung

• Die Nockenwellenlagerdeckel nicht ausbauen, wenn

die Nocken auf die Hydrostößel drucken, da sonst die

Markierung am Zylinderkopf beschädigt werden kann.

MARKIERUNGEN AM ZYLINDERKOPF

»

16E0B2-082

1YE0B2-Q25

1YE0B2-026

1YE0B2-26

B2-24

16E0B2-083
