I

WARTUNG IM EINGEBAUTEN ZUSTAND

B2

WARTUNG IM EINGEBAUTEN ZUSTAND

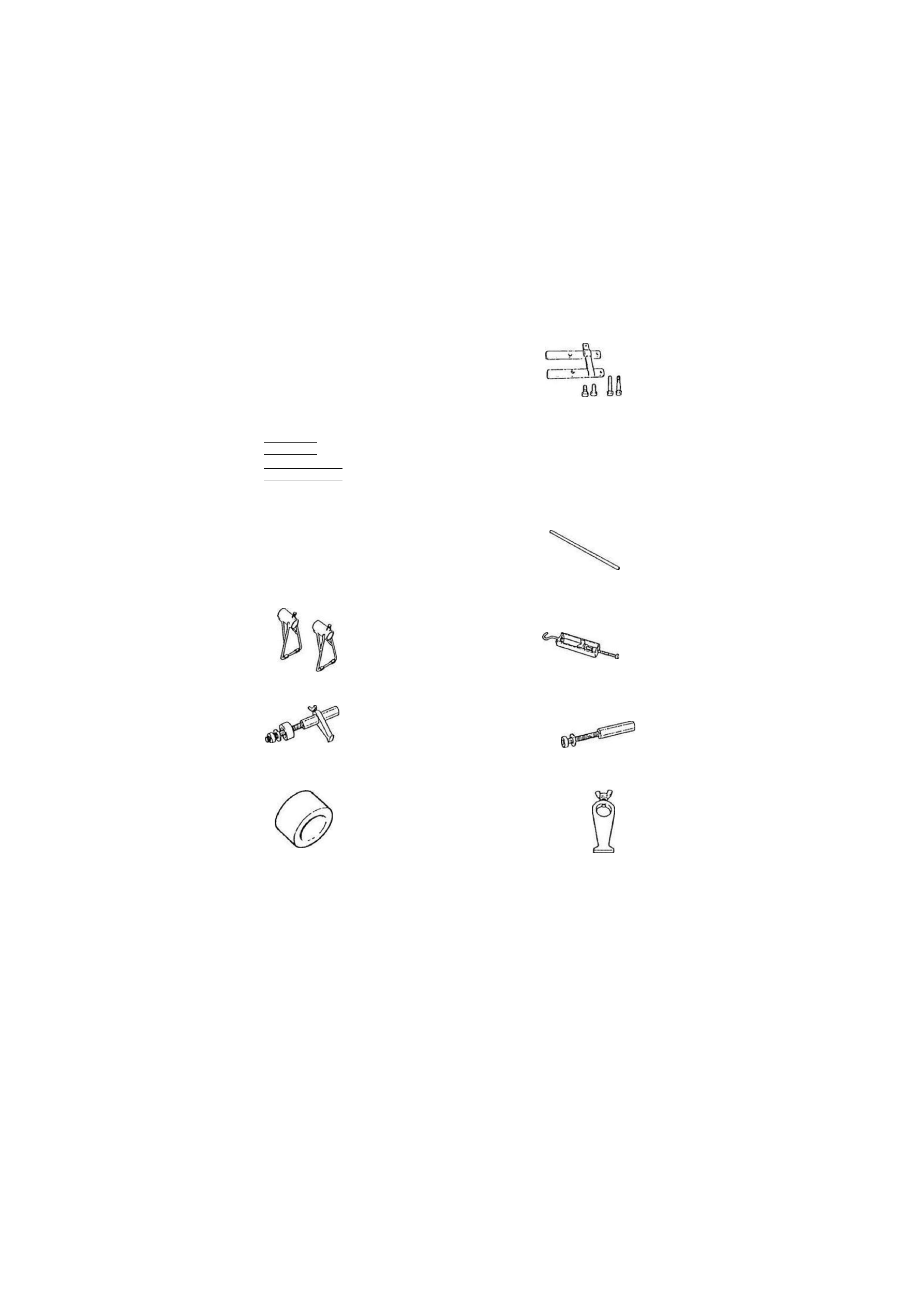

VORBEREITUNG
SST

49 S120 710

Halter

Feststellung der

Kurbelwelle

49 E011 1A1

Haltersatz

Feststellung der

Kurbelwelle

49 E011 101

Halter

(Teil von

j 49 E011 1A1)

/

u m

U

Feststellung der

Kurbelwelle

49 E011 102

Schrauben

(Teil von

E011 1A1)

©

Feststellung der

Kurbelwelle

49G017 5A0

Motorstütze  ^ J r

Abstützung des

Motors

49 G017 501

Querholm

(Teil von

49 G017 5A0)

Abstützung des

Motors

! 49G017 502

Stütze

(Teil von

49 G017 5A0)

Abstützung des

Motors

49 G017 503

Halterung

(Teil von

49 G017 5A0)

Abstützung des

Motors

49 E011 1 AO

Zahnkranz-
bremse

Feststellung der

Kurbelwelle

49 E011 103

Gewindebolzen
(Teil von
49E011 1 AO)

Feststellung der

Kurbelwelle

49 E011 104

Hülse
(Teil von

49 E011 1 AO)

Feststellung der

Kurbelwelle

49 E011 105

Halter

(Teil von

49 E011 1 AO)

Feststellung der
Kurbelwelle

16E0B2-027

ÖV " ...

B2-11

%

WARTUNG IM EINGEBAUTEN ZUSTAND

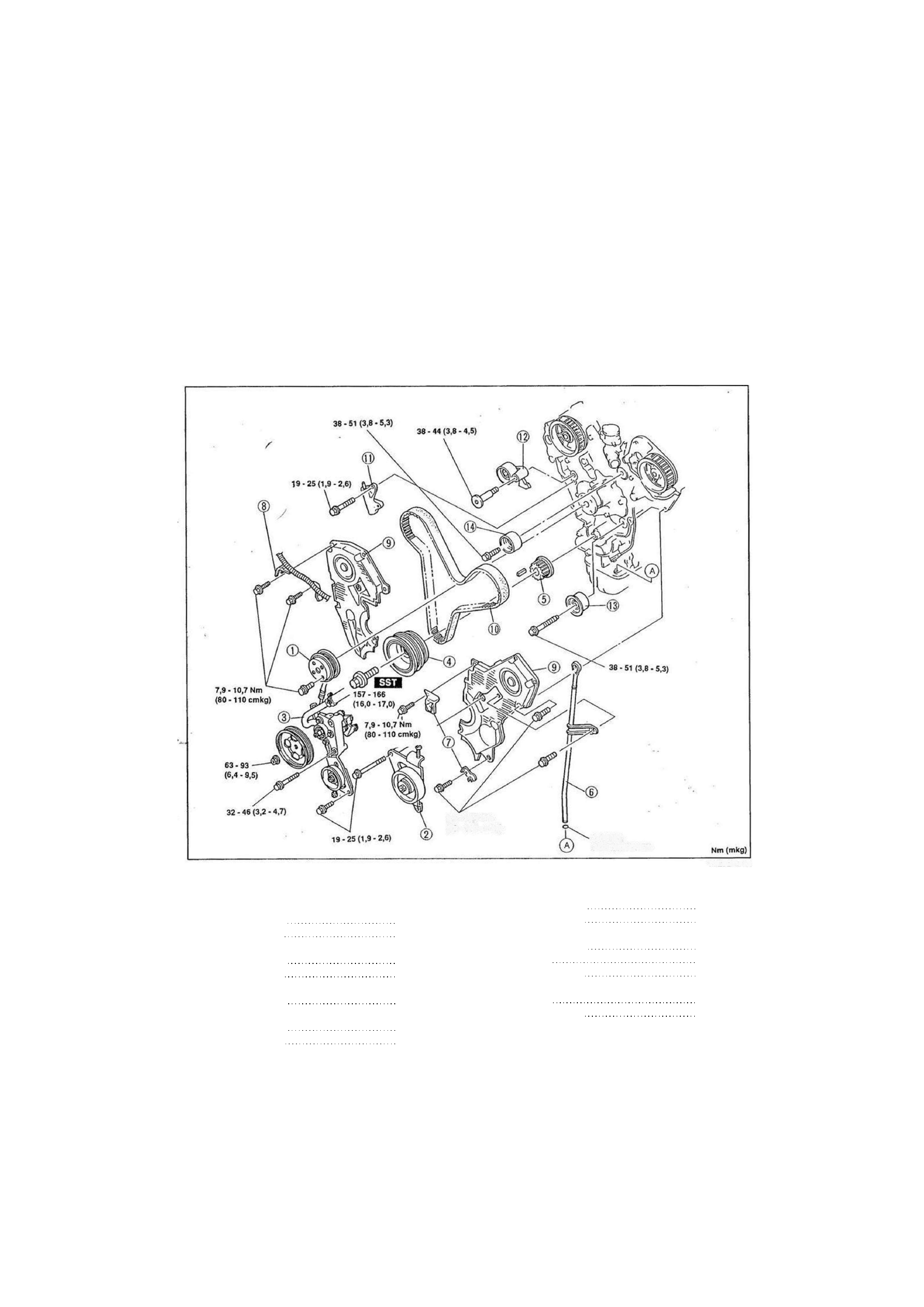

STEUERRIEMEN

Ausbau/Prüfung/Einbau

1. Das Massekabel der Batterie abklemmen.

2. Die untere Abdeckung ausbauen. (Siehe Seite B2-44)
3. Die Keilriemen ausbauen.

4. Die Teile in der numerierten Reihenfolge ausbauen, siehe auch Ausbauhinweis.
5. Der Einbau erfolgt in der umgekehrten Reihenfolge, siehe auch Einbauhinweis.
6. Die Keilriemen einbauen. (Siehe Seite B2-21)

7. Die untere Abdeckung einbauen. (Siehe Seite B2-128)

7,9-10,4 Nm

(80

-110 cmkg)

O-RING.

AUSTAUSCHEN

1YE082-013

1. Wasserpumpenriemenscheibe

2. Umlenkrolle mit Halterung

3. P/S-Ölpumpe

Ausbauhinweis Seite B2-13

Einbauhinweis Seite B2-20

4. Kurbelwellenriemenscheibe

Ausbauhinweis Seite B2-14

Einbauhinweis Seite B2-20

5. Kurbelwellenrad

Ausbauhinweis Seite B2-14

6. Ölmeßstab und Führungsrohr

Ausbauhinweis Seite B2-14

Einbauhinweis Seite B2-19

7. Halterung für Kabelbaum des Kurbelwinkelgebers

B2-12

8. Halterung für Motorkabelbaum
9. Steuerriemenabdeckung

Ausbauhinweis SeiteB2-15

Einbauhinweis SeiteB2-18

10. Steuerriemen

Ausbauhinweis SeiteB2-15

Prüfung Seite B2-85

Einbauhinweis SeiteB2-17

11. Automatischer Zahnriemenspanner

Prüfung Seite B2-86
Einbauhinweis Seite B2-16

12. Spannrolle

13. Umlenkrolle Nr. 2
14. Umlenkrolle Nr. 1

WARTUNG IM EINGEBAUTEN ZUSTAND

B2

16E0B2-031

16E0B2-032

16E0B2-033

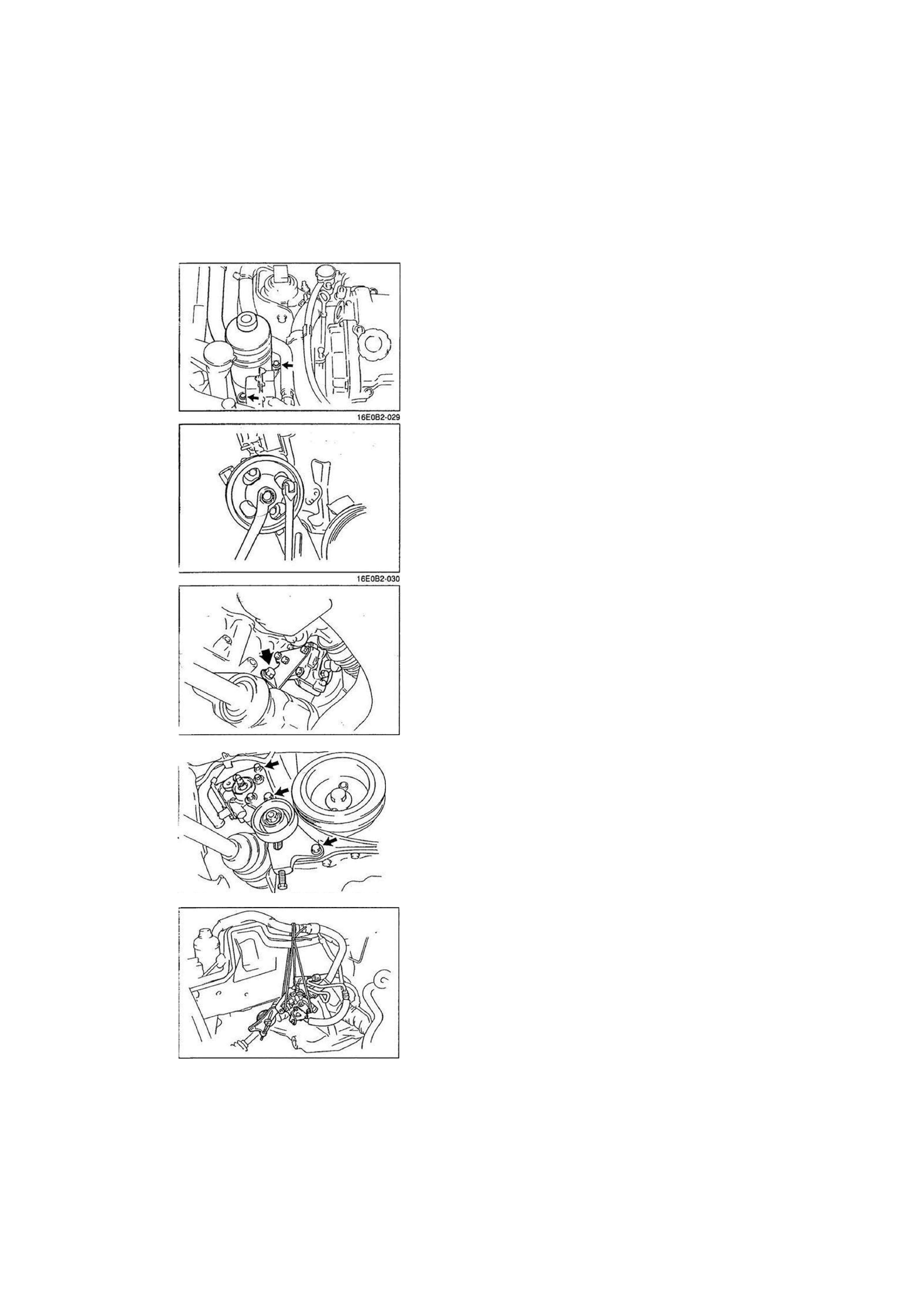

Ausbauhinweis

P/S-Ölpumpe
1. Die in der Abbildung gekennzeichneten Schrauben heraus-

drehen und den P/S-Ölbehälter vom Motor entfernt befe-

stigen.

2. Die Riemenscheibenmutter wie abgebildet lösen.

3. Die Riemenscheibe ausbauen.

4. Die in der Abbildung gekennzeichnete Schraube herausdrehen.

5. Die in der Abbildung gekennzeichneten Schrauben heraus-

drehen und die P/S-Ölpumpe abbauen.

I

6. Die P/S-Ölpumpe vom Motor entfernt mit einem Draht befe-

stigen.

B2-13

t

B 2 WARTUNG  I M EINGEBAUTEN ZUSTAND

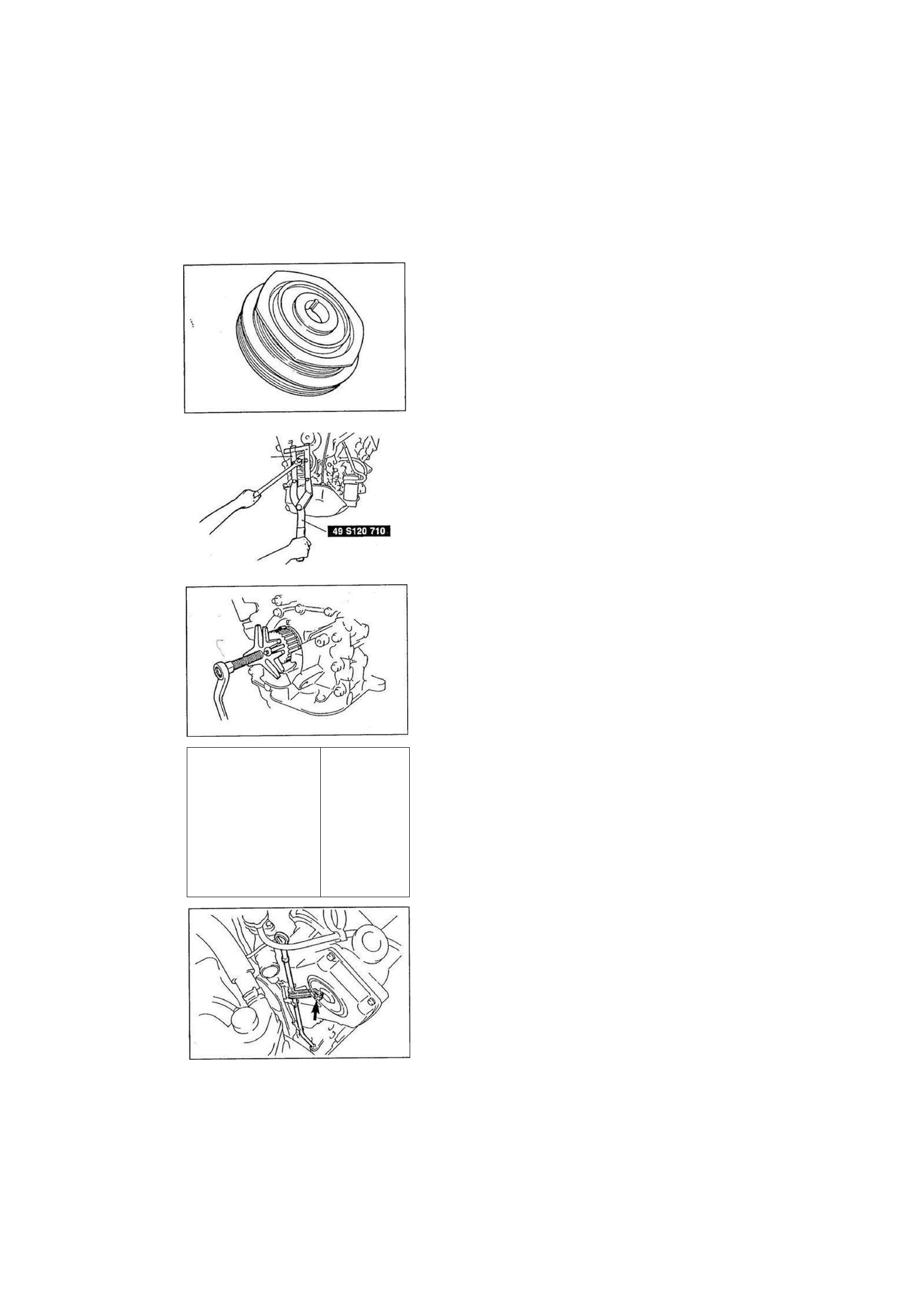

Kurbelwellenriemenscheibe

Achtung
• Beim Ausbau und Einbau sicherstellen, daß der

Kurbelwinkelgeber hinter der Kurbelwellenriemen-

scheibe nicht beschädigt wird.

16E082-034

1. Das SST mit passenden Schrauben (M10 x 1,25) an der

Kurbelwellenriemenscheibe befestigen.

Achtung

• Die Schrauben ganz eindrehen.

2. Die Riemenscheibenschraube herausdrehen und die

Riemenscheibe ausbauen.

Kurbelwellenrad

Hinweis
• Falls erforderlich, das Kurbelwellenrad mit einem

handelsüblichen Lenkradabzieher ausbauen.

16E0B2-036

^

^

I

J

•  ( W / f c v i / t  A

V

W

5

\

16E0B2-Q37

Ölmeßstab und Führungsrohr

1. Den Steckverbinder des Kurbelwinkelgebers abziehen.

2. Die Schelle vom Führungsrohr abbauen.

J

3. Den Ölmeßstab herausziehen und das Führungsrohr aus-

bauen.

Achtung

• Nach Ausbauen des Führungsrohrs die Öffnung mit

einem Verschlußstopfen abdichten.

16E0B2-038

B2-14

•

v

49 E011 1A1
