TECHNICAL DATA

05–50–1

05–50

05–50

TECHNICAL DATA

TRANSMISSION/TRANSAXLE

TECHNICAL DATA . . . . . . . . . . . . . . . .  05–50–1

End of Toc

TRANSMISSION/TRANSAXLE TECHNICAL DATA

A3U055001024W01

Item

Engine

ZM

FS

CLUTCH

Clutch pedal

Full stroke

(mm {in})

130—140 {5.12—5.51}

Height (from set plate)

(mm {in})

210—215 {8.27—8.46}

Free play

(mm {in})

0.7—3.5 {0.03—0.13}

Clutch cover

Diaphragm
spring fingers

Depth

(mm {in})

0.5 {0.020}

Misalignment

(mm {in})

0.6 {0.024}

Maximum clearance of
flatness of the pressure plate

(mm {in})

0.5 {0.020}

Clutch disc

Minimum thickness

(mm {in})

0.3 {0.012}

Run out limit

(mm {in})

0.7 {0.028}

Flywheel

Run out limit

(mm {in})

0.2 {0.008}

MANUAL TRANSAXLE

Transaxle type

F25M-R

G15M-R

Transaxle oil

Grade

API Service GL-4 or GL-5

Viscosity

All season

SAE 75W—90

Above 10

°

C {50

°

F}

SAE 80W—90

Capacity (Approx. quantity)
(L {US qt, Imp qt})

2.68 {2.83, 2.36}

AUTOMATIC TRANSAXLE

Transaxle type

FN4A-EL

Line pressure

D, 2, 1 range

Idle

330—470 {3.4—4.7, 49—66}

Stall

1,200—1,360 {12.3—13.8,

175—196}

1,160—1,320 {11.9—13.4,

170—190}

(kPa {kgf/cm

2

, psi}) R position

Idle

490—710 {5.0—7.2, 72—100}

Stall

1,470—1,690 {15.0—17.2, 214—244}

Engine stall
speed

(rpm)

D, 2, 1 range

2,300—2,600

2,200—2,500

R position

2,300—2,600

2,200—2,500

Time lag

(sec)

N

→

D

0.4—0.7

N

→

R

0.4—0.7

Transaxle fluid
temperature (TFT)
sensor

–20

°

C {–4

°

F}

236—324

0

°

C {32

°

F}

84.3—110

20

°

C {68

°

F}

33.5—42.0

40

°

C {104

°

F}

14.7—17.9

60

°

C {140

°

F}

7.08—8.17

80

°

C {176

°

F}

3.61—4.15

(kilohm) 100

°

C {212

°

F}

1.96—2.24

120

°

C {248

°

F}

1.13—1.28

130

°

C {266

°

F}

0.87—0.98

Input/turbine
speed sensor

(ohm)

ATF temperature: –40—160

°

C {–40—

320

°

F}

250—600

Solenoid valve

(ohm)

Shift solenoid A

1.0—4.2

Shift solenoid B

1.0—4.2

Shift solenoid C

1.0—4.2

Shift solenoid D

10.9—26.2

Shift solenoid E

10.9—26.2

Pressure control solenoid

2.4—7.3

1712-1U-01G(05-50).fm  1 ページ  ２００１年６月２９日 金曜日 午前１０時１５分

TECHNICAL DATA

05–50–2

End Of Sie

Automatic transaxle fluid
(ATF)

Type

ATF M-V or equivalent (e.g. Dexron

®

III)

Capacity (Approx. quantity)
(L {US qt, Imp qt})

7.2 {7.6, 6.3}

Item

Engine

ZM

FS

1712-1U-01G(05-50).fm  2 ページ  ２００１年６月２９日 金曜日 午前１０時１５分

SERVICE TOOLS

05–60–1

05–60

05–60

SERVICE TOOLS

TRANSMISSION/TRANSAXLE SST. . . .  05–60–1

End of Toc

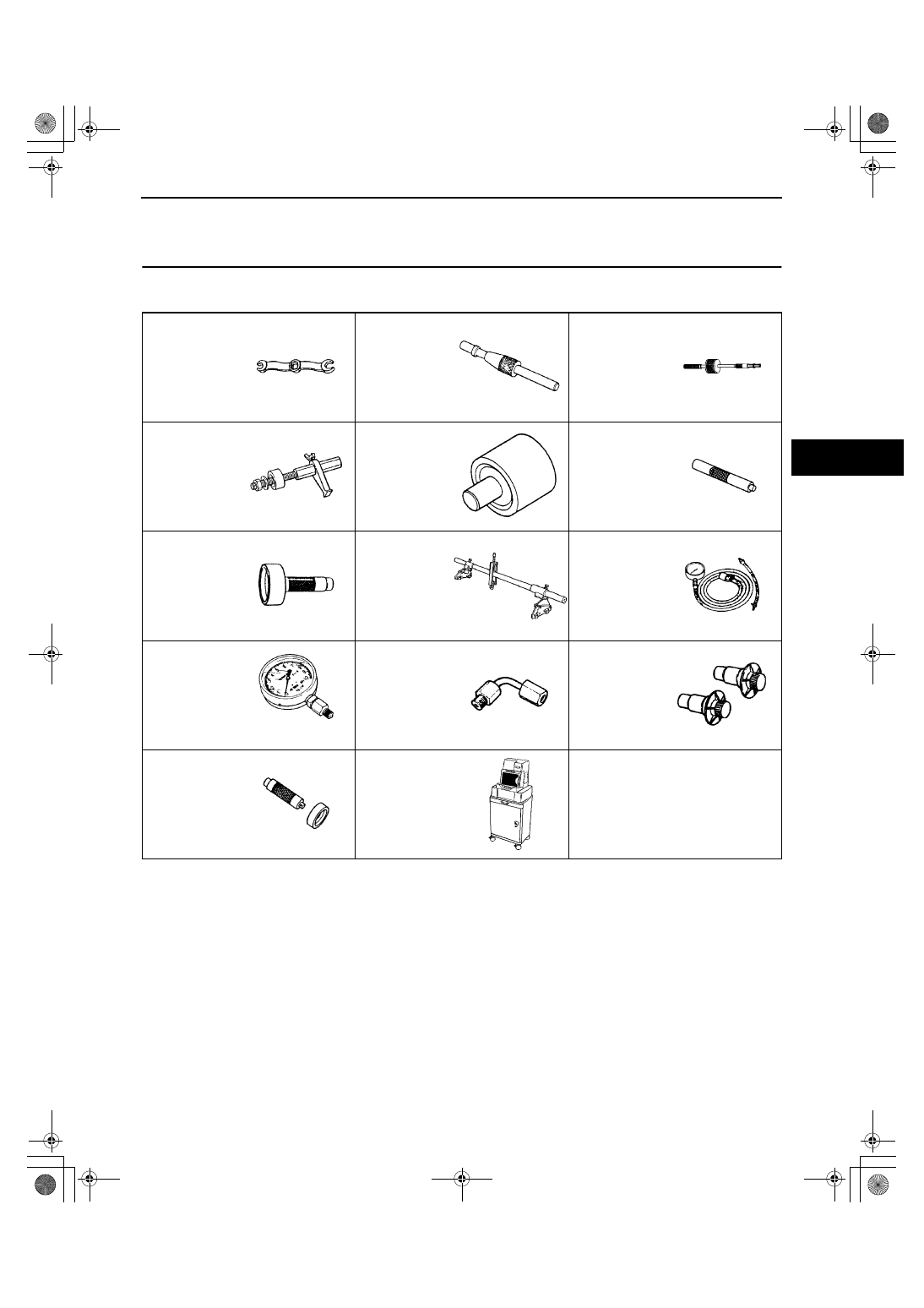

TRANSMISSION/TRANSAXLE SST

A3U056001024W01

End Of Sie

49 0259 770B

Flare nut
wrench

49 SE01 310A

Clutch disc
centering tool

49 1285 071

Bearing puller

49 E011 1A0

Ring gear brake
set

49 F028 202

Bush installer

49 B001 797

Handle (Part of
49 B001 795)

49 B001 795

Oil seal installer

49 E017 5A0

Engine support

49 0378 400C

Oil pressure
gauge set

49 B019 901B

Oil pressure
gauge

49 H019 002

Adapter

49 G030 455

Diff. side gear
holder

49 G030 795

Oil seal installer

418FS475

WDS

—

1712-1U-01G(05-60).fm  1 ページ  ２００１年６月２９日 金曜日 午前１０時１５分

06–10–1

06

STEERING

SECTION

06–10

Toc of SCT

GENERAL PROCEDURES . . . . 06-10
ENGINE SPEED SENSING

POWER STEERING . . . . . . . . 06-12

TECHNICAL DATA  . . . . . . . . .  06-50
SERVICE TOOLS. . . . . . . . . . .  06-60

Toc of SCT

06–10

GENERAL PROCEDURES

PRECAUTION (STEERING). . . . . . . . . . . 06–10–1

Wheels and Tires

Removal/Installation . . . . . . . . . . . . . . 06–10–1

Power Steering Components

Removal/Installation . . . . . . . . . . . . . . 06–10–1

Connectors

Disconnection/Connection . . . . . . . . .  06–10–1

End of Toc

PRECAUTION (STEERING)

A3U061001034W01

Wheels and Tires Removal/Installation

1. The removal and installation procedures for the wheels and tires are not mentioned in this section. When a

wheel is removed, retighten it to 89—117 N·m {9.0—12.0 kgf·m, 65.1—86.7 ft·lbf}.

Power Steering Components Removal/Installation

1. If any power steering fluid line has been disconnected anytime during the procedure, add ATF M-

III

 or

equivalent (e.g. Dexron

®

III

), bleed the fluid lines, and inspect for leakage after the procedure has been

completed.

Connectors Disconnection/Connection

1. Disconnect the negative battery cable before doing any work that requires handling of connectors. Reconnect

the negative battery cable only after the work is completed.

End Of Sie
