REAR AXLE

03–12–5

03–12

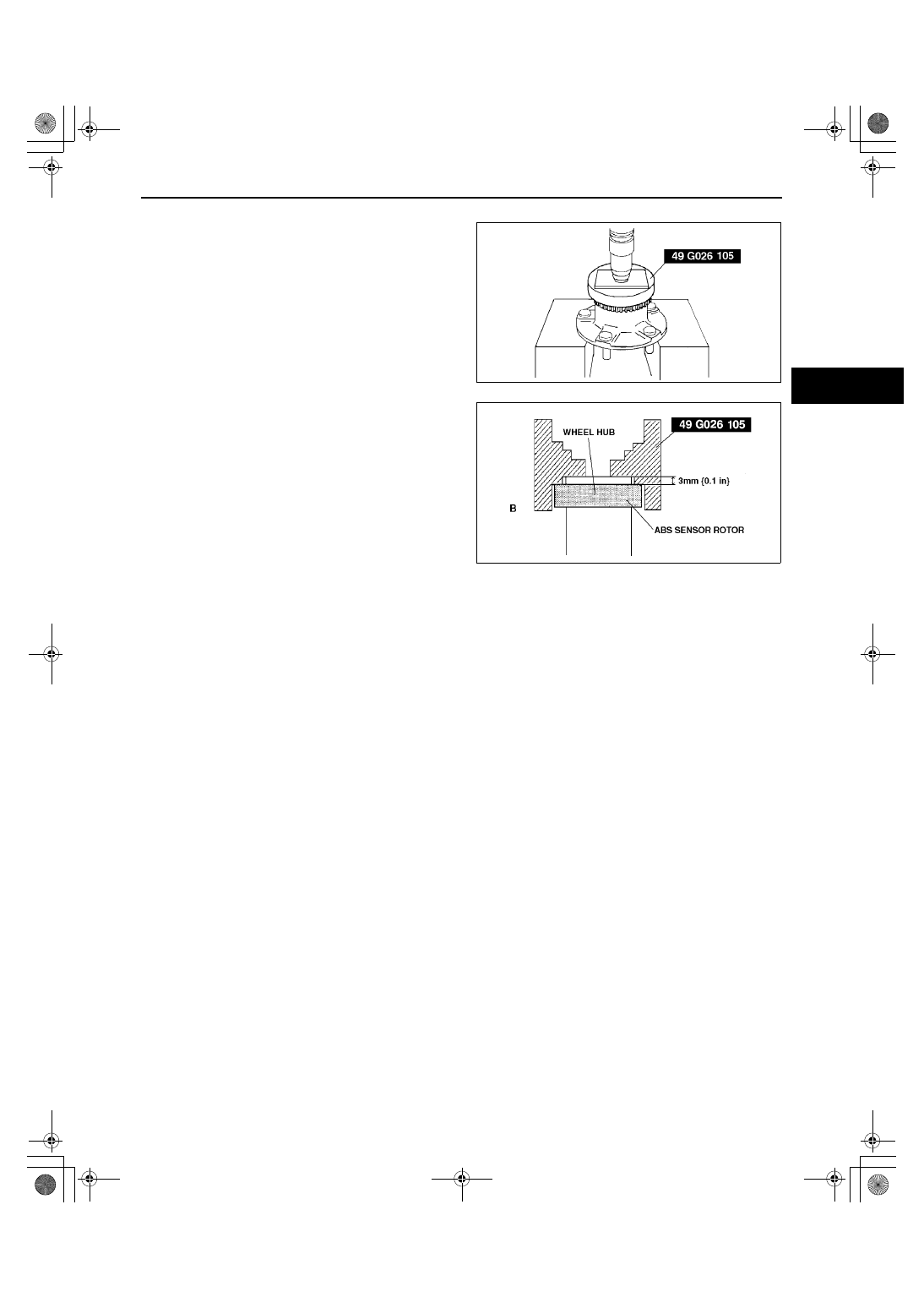

ABS Sensor Rotor (With ABS) Installation Note

1. Set the SST as shown in the figure.

Caution

••••

Position the SST so that marking B faces
the bottom.

2. Press on the new sensor rotor using the SST and

a press.

End Of Sie

A3U0312W002

A3U0312W004

1712-1U-01G(03-12).fm  5 ページ  ２００１年６月２９日 金曜日 午前９時５８分

DRIVE SHAFT

03–13–1

03–13

03–13

DRIVE SHAFT

DRIVE SHAFT LOCATION INDEX . . . . .  03–13–2
JOINT SHAFT PRE-INSPECTION  . . . . .  03–13–2
JOINT SHAFT

REMOVAL/INSTALLATION . . . . . . . . .  03–13–3

Right Drive Shaft and Axle

Removal Note  . . . . . . . . . . . . . . . . . .  03–13–4

Joint Shaft Removal Note  . . . . . . . . . .  03–13–4
Clip Installation Note  . . . . . . . . . . . . . .  03–13–5
Joint Shaft Installation Note . . . . . . . . .  03–13–5
Right Drive Shaft and Axle

Installation Note . . . . . . . . . . . . . . . . .  03–13–5

JOINT SHAFT

DISASSEMBLY/ASSEMBLY  . . . . . . . .  03–13–6

Joint Shaft Disassembly Note  . . . . . . .  03–13–6
Bearing Disassembly Note. . . . . . . . . .  03–13–6
Dust Seal (right) Assembly Note  . . . . .  03–13–7
Bearing Assembly Note . . . . . . . . . . . .  03–13–7
Dust Seal (left) Assembly Note  . . . . . .  03–13–7
Joint Shaft Assembly Note . . . . . . . . . .  03–13–8

DRIVE SHAFT PRE-INSPECTION . . . . .  03–13–8
DRIVE SHAFT

REMOVAL/INSTALLATION . . . . . . . . .  03–13–9

Drive Shaft Removal Note . . . . . . . . . .  03–13–9
Drive Shaft Installation Note  . . . . . . . .  03–13–11

DRIVE SHAFT

(ZM, FS ATX, FS MTX RIGHT SIDE)
DISASSEMBLY/ASSEMBLY  . . . . . . . .  03–13–12

Boot Band (Wheel Side)

Disassembly Note  . . . . . . . . . . . . . . .  03–13–12

Boot Band (Transaxle Side)

Disassembly Note   . . . . . . . . . . . . . . . 03–13–13

Outer Ring Disassembly Note . . . . . . . . 03–13–13
Tripod Joint Disassembly Note . . . . . . . 03–13–13
Boot Disassembly Note . . . . . . . . . . . . . 03–13–13
ABS Sensor Rotor (With ABS)

Disassembly Note . . . . . . . . . . . . . . . . 03–13–14

ABS Sensor Rotor (With ABS)

Assembly Note  . . . . . . . . . . . . . . . . . . 03–13–14

Dynamic Damper Assembly Note   . . . . 03–13–14
Boot Assembly Note . . . . . . . . . . . . . . . 03–13–14
Tripod Joint Assembly Note  . . . . . . . . . 03–13–15
Outer Ring Assembly Note . . . . . . . . . . 03–13–15
Boot Band (Transaxle Side)

Assembly Note  . . . . . . . . . . . . . . . . . . 03–13–16

Boot Band (Wheel Side)

Assembly Note  . . . . . . . . . . . . . . . . . . 03–13–16

DRIVE SHAFT (FS MTX LEFT SIDE)

DISASSEMBLY/ASSEMBLY . . . . . . . . . 03–13–17

Outer Ring Disassembly Note . . . . . . . . 03–13–18
Balls, Inner Ring, Cage

Disassembly Note . . . . . . . . . . . . . . . . 03–13–18

Dynamic Damper Assembly Note   . . . . 03–13–18
Boot Assembly Note . . . . . . . . . . . . . . . 03–13–18
Cage, Inner Ring, Balls, Snap Ring

Assembly Note  . . . . . . . . . . . . . . . . . . 03–13–19

Outer Ring, Clip Assembly Note   . . . . . 03–13–19

End of Toc

1712-1U-01G(03-13).fm  1 ページ  ２００１年６月２９日 金曜日 午前９時５９分

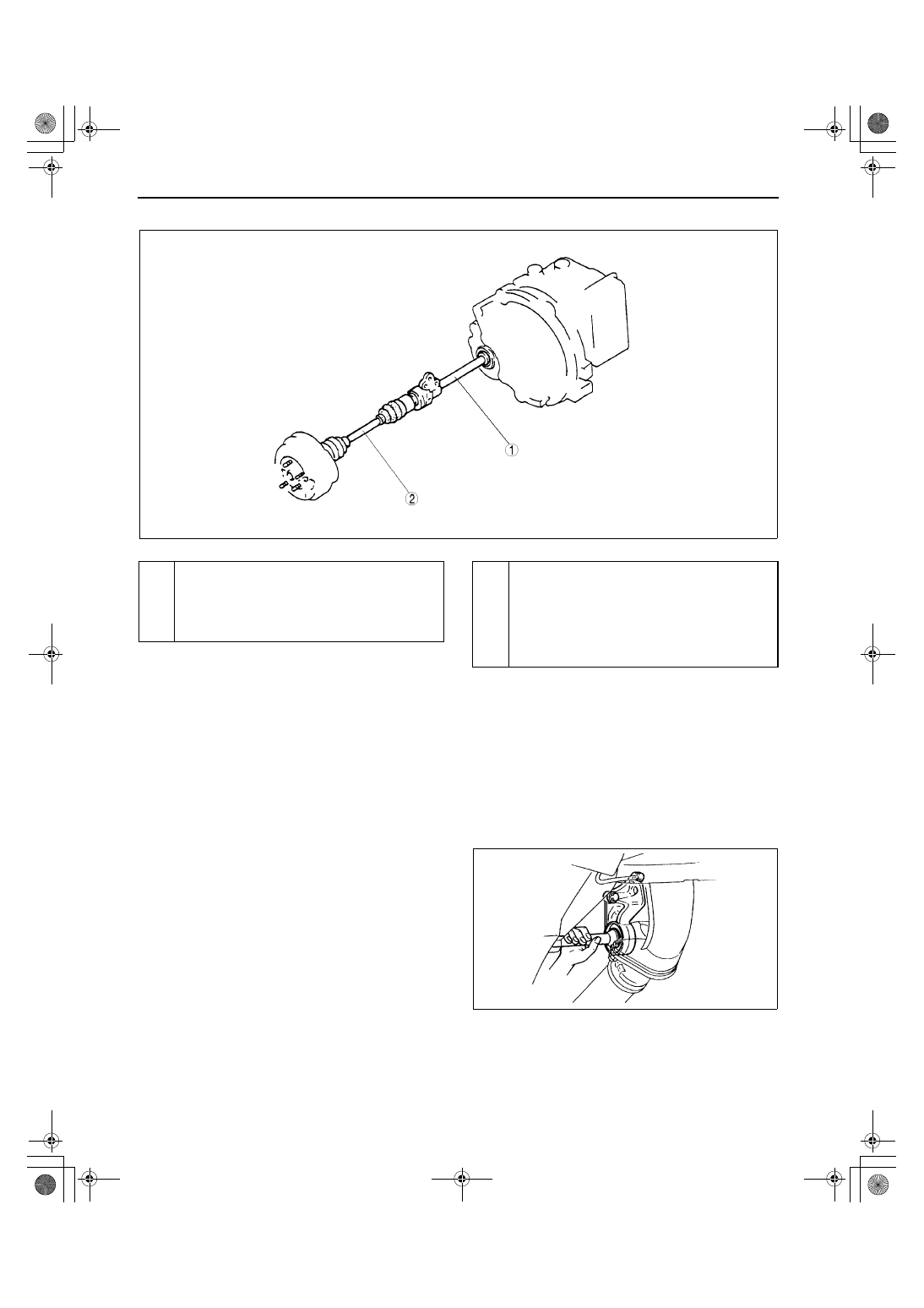

DRIVE SHAFT

03–13–2

DRIVE SHAFT LOCATION INDEX

A3U031325500W01

.

End Of Sie

JOINT SHAFT PRE-INSPECTION

A3U031325700W01

1. Verify that the joint shaft is not twisted or cracked.

•

Replace it as necessary.

2. Turn the joint shaft by hand and verify that the bearing rotates smoothly and freely.

•

Replace it as necessary.

End Of Sie

Z3U0313W007

1

Joint shaft
(See 03–13–2 JOINT SHAFT PRE-INSPECTION)
(See 03–13–3 JOINT SHAFT REMOVAL/
INSTALLATION)
(See 03–13–6 JOINT SHAFT DISASSEMBLY/
ASSEMBLY)

2

Drive shaft
(See 03–13–8 DRIVE SHAFT PRE-INSPECTION)
(See 03–13–9 DRIVE SHAFT REMOVAL/
INSTALLATION)
(See 03–13–12 DRIVE SHAFT (ZM, FS ATX, FS
MTX RIGHT SIDE) DISASSEMBLY/ASSEMBLY)
(See 03–13–17 DRIVE SHAFT (FS MTX LEFT
SIDE) DISASSEMBLY/ASSEMBLY)

X3U313WA0

1712-1U-01G(03-13).fm  2 ページ  ２００１年６月２９日 金曜日 午前９時５９分

DRIVE SHAFT

03–13–3

03–13

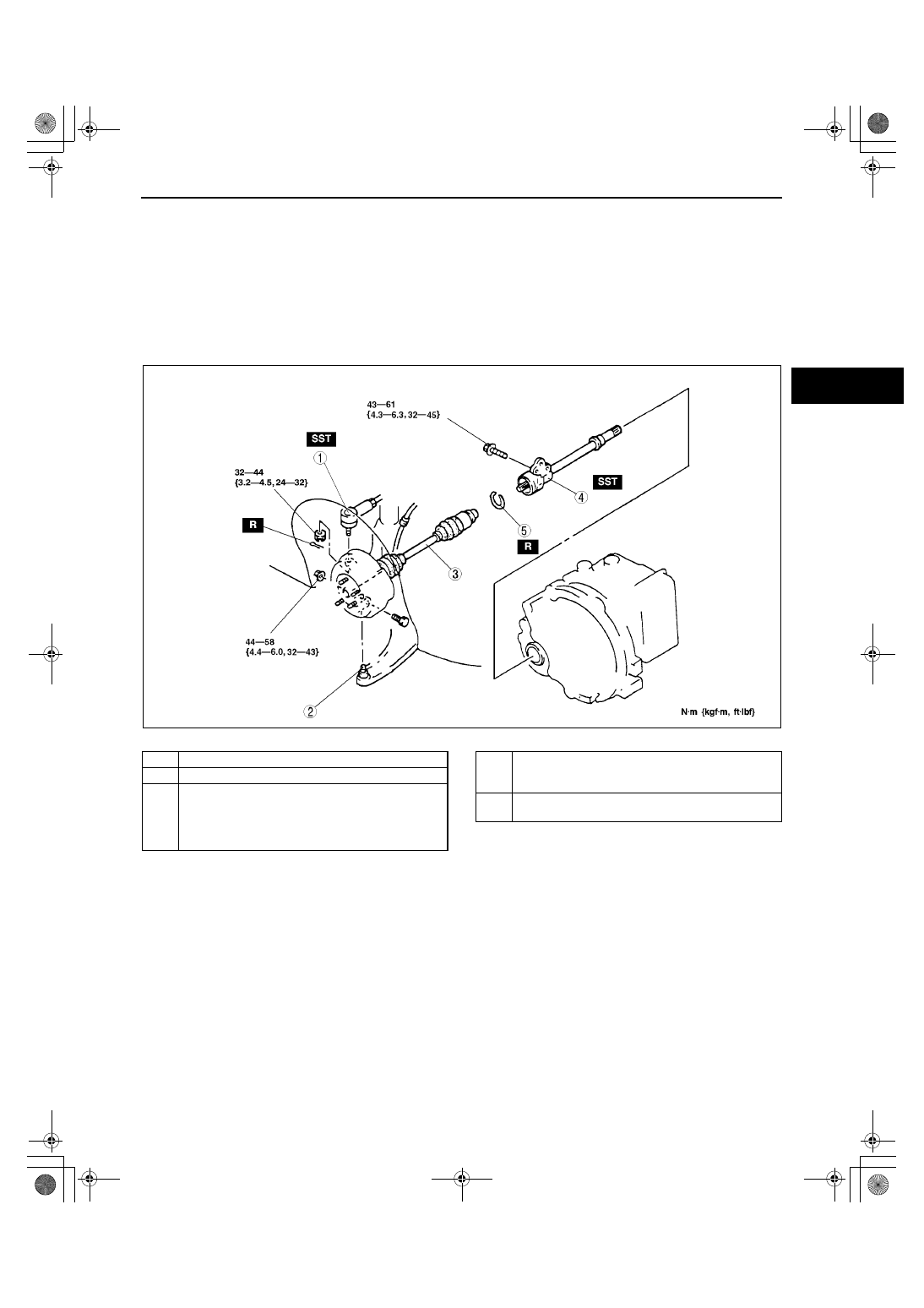

JOINT SHAFT REMOVAL/INSTALLATION

A3U031325700W02

Caution

••••

Performing the following procedures without first removing the ABS wheel-speed sensor could
cause an open circuit in the harness if it is pulled by mistake. Before performing the following
procedures, remove the ABS wheel-speed sensor (axle side) and fix it to an appropriate place
where the sensor will not be pulled by mistake while servicing the vehicle.

1. Drain the transaxle oil.
2. Rmove in the order indicated in the table.
3. Install in the reverse order of removal.

.

Y3E6316W001

1

Tie-rod end

2

Lower arm ball joint

3

Right drive shaft and axle
(See 03–13–4 Right Drive Shaft and Axle Removal
Note)
(See 03–13–5 Right Drive Shaft and Axle
Installation Note)

4

Joint shaft
(See 03–13–4 Joint Shaft Removal Note)
(See 03–13–5 Joint Shaft Installation Note)

5

Clip
(See 03–13–5 Clip Installation Note)
