Mazda Protege 5. Manual - part 140





INTAKE-AIR SYSTEM [FS]

01–13B–2

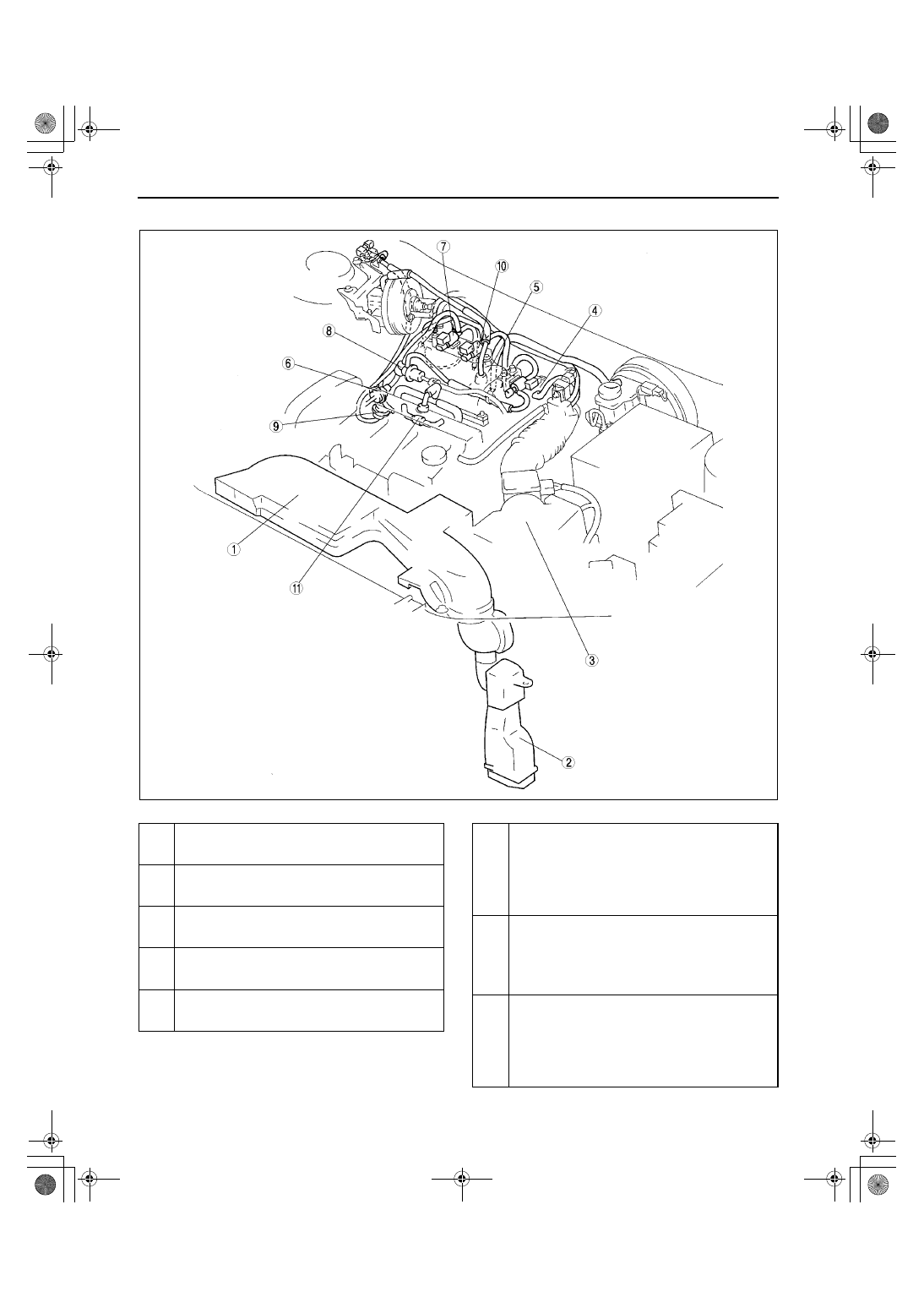

INTAKE-AIR SYSTEM LOCATION INDEX [FS]

A3U011301005W01

.

Z3U0113W005

1

Fresh-air duct
(See 01–13B–6 INTAKE-AIR SYSTEM REMOVAL/
INSTALLATION [FS])

2

Resonance chamber
(See 01–13B–6 INTAKE-AIR SYSTEM REMOVAL/
INSTALLATION [FS])

3

Air cleaner
(See 01–13B–6 INTAKE-AIR SYSTEM REMOVAL/
INSTALLATION [FS])

4

Throttle body
(See 01–13B–6 INTAKE-AIR SYSTEM REMOVAL/
INSTALLATION [FS])

5

Intake manifold
(See 01–13B–6 INTAKE-AIR SYSTEM REMOVAL/
INSTALLATION [FS])

6

VTCS shutter valve actuator
(See 01–13B–13 VARIABLE TUMBLE CONTROL
SYSTEM (VTCS) SHUTTER VALVE ACTUATOR
REMOVAL/INSTALLATION [FS])
 (See 01–13B–14 VARIABLE TUMBLE CONTROL
SYSTEM (VTCS) SHUTTER VALVE ACTUATOR
INSPECTION [FS])

7

VTCS solenoid valve
(See 01–13B–6 INTAKE-AIR SYSTEM REMOVAL/
INSTALLATION [FS])
(See 01–13B–15 VARIABLE TUMBLE CONTROL
SYSTEM (VTCS) SOLENOID VALVE INSPECTION
[FS])

8

VTCS delay valve
(See 01–13B–14 VARIABLE TUMBLE CONTROL
SYSTEM (VTCS) DELAY VALVE REMOVAL/
INSTALLATION [FS])
(See 01–13B–15 VARIABLE TUMBLE CONTROL
SYSTEM (VTCS) DELAY VALVE INSPECTION
[FS])

1712-1U-01G(01-13B).fm  2 ページ  2001年6月29日 金曜日 午前9時42分

INTAKE-AIR SYSTEM [FS]

01–13B–3

01–13B

9

VICS shutter valve actuator
(See 01–13B–11 VARIABLE INERTIA CHARGING
SYSTEM (VICS) SHUTTER VALVE ACTUATOR
REMOVAL/INSTALLATION [FS])
 (See 01–13B–11 VARIABLE INERTIA CHARGING
SYSTEM (VICS) SHUTTER VALVE ACTUATOR
INSPECTION [FS])

10

VICS solenoid valve
(See 01–13B–6 INTAKE-AIR SYSTEM REMOVAL/
INSTALLATION [FS])
(See 01–13B–12 VARIABLE INERTIA CHARGING
SYSTEM (VICS) SOLENOID VALVE INSPECTION
[FS])

11

Vacuum chamber check valve
(See 01–13B–9 VACUUM CHAMBER CHECK
VALVE REMOVAL/INSTALLATION [FS])
(See 01–13B–9 VACUUM CHAMBER CHECK
VALVE INSPECTION [FS])

1712-1U-01G(01-13B).fm  3 ページ  2001年6月29日 金曜日 午前9時42分

INTAKE-AIR SYSTEM [FS]

01–13B–4

End Of Sie

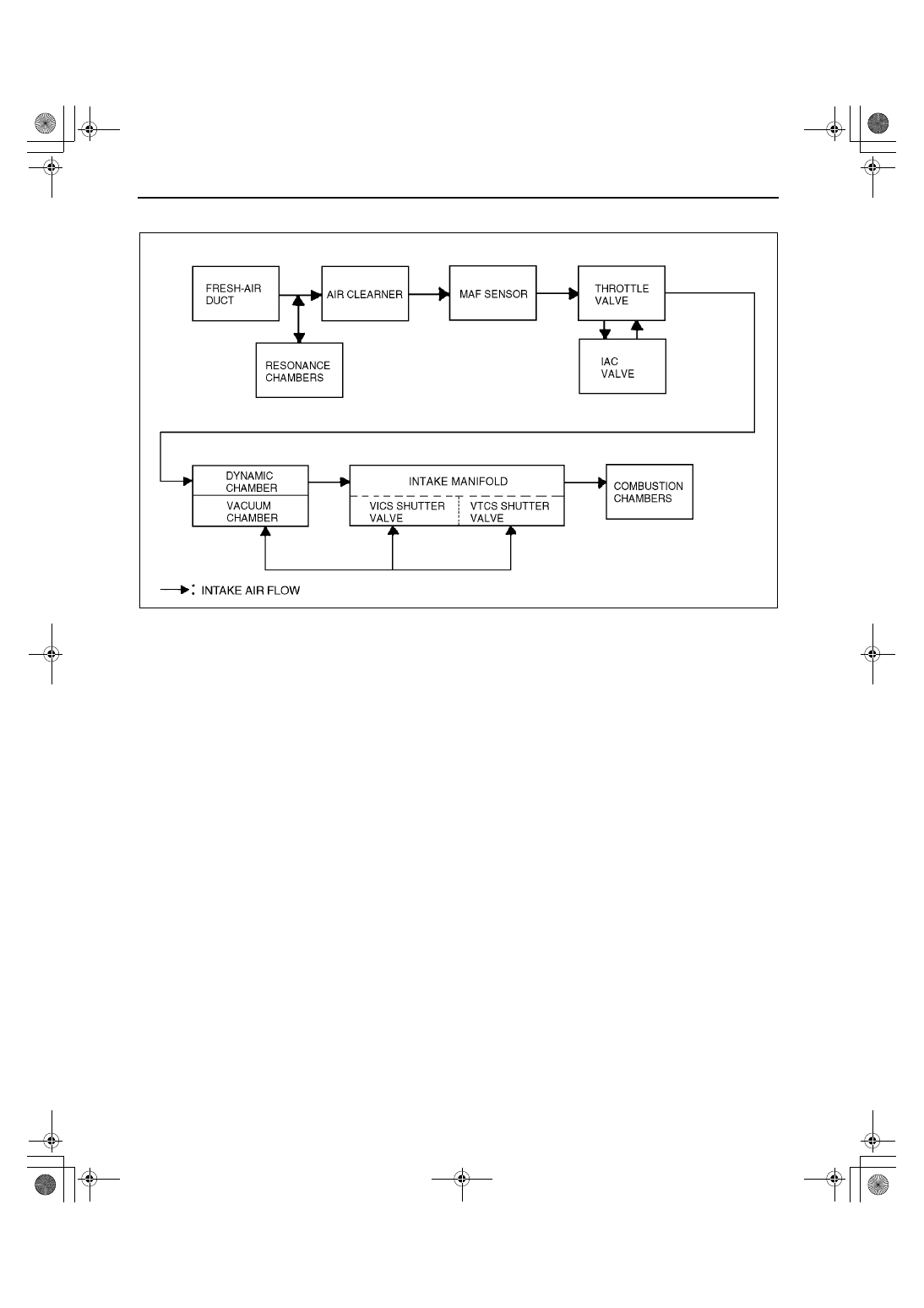

INTAKE-AIR SYSTEM FLOW DIAGRAM [FS]

A3U011301005W02

End Of Sie

Z3U0113W006

1712-1U-01G(01-13B).fm  4 ページ  2001年6月29日 金曜日 午前9時42分

INTAKE-AIR SYSTEM [FS]

01–13B–5

01–13B

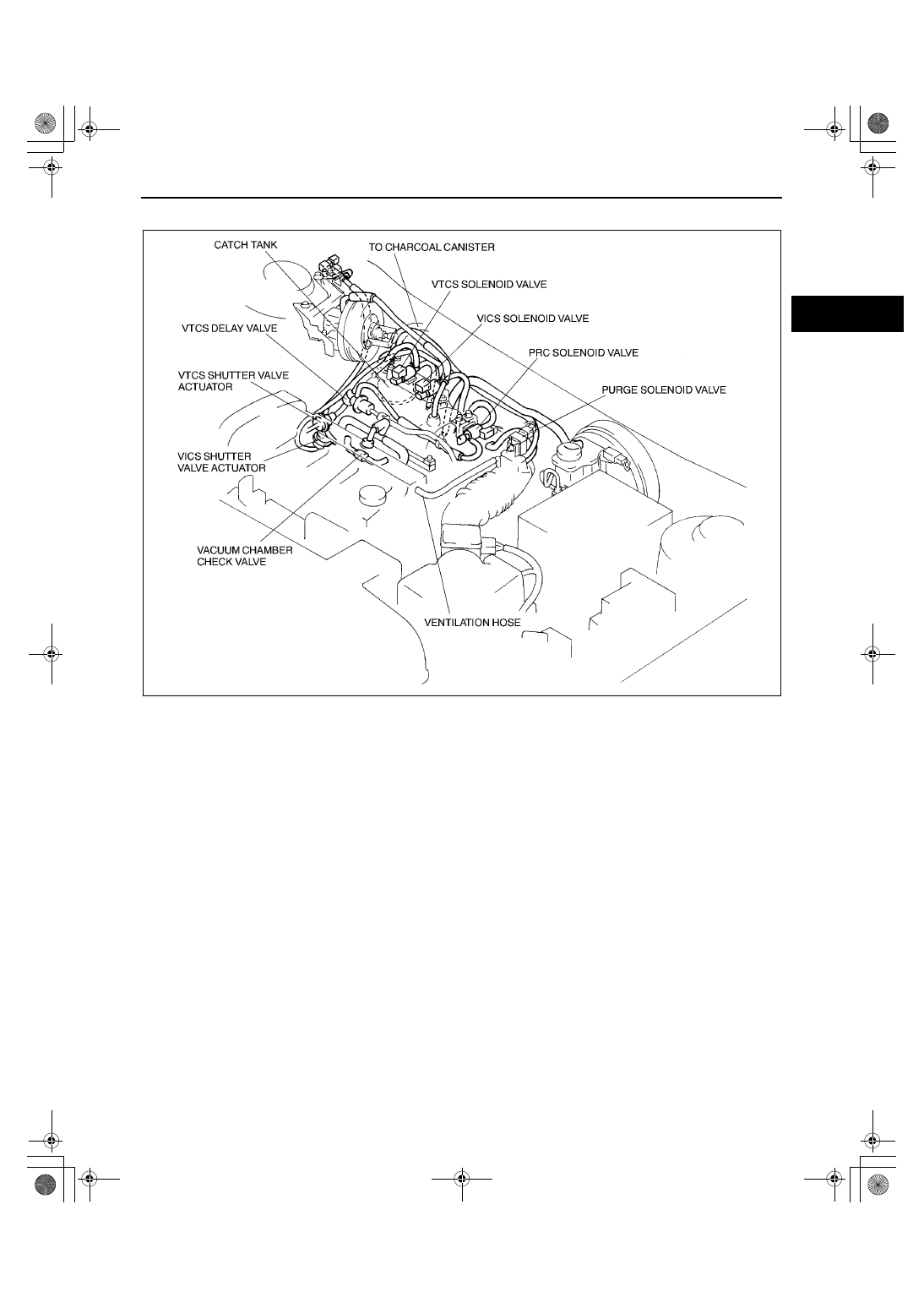

VACUUM HOSE ROUTING DIAGRAM [FS]

A3U011320030W01

End Of Sie

Z3U0113W007

1712-1U-01G(01-13B).fm  5 ページ  2001年6月29日 金曜日 午前9時42分
