Mazda X-5. Manual - part 100





GLASS/WINDOWS/MIRRORS

09–12–3

09–12

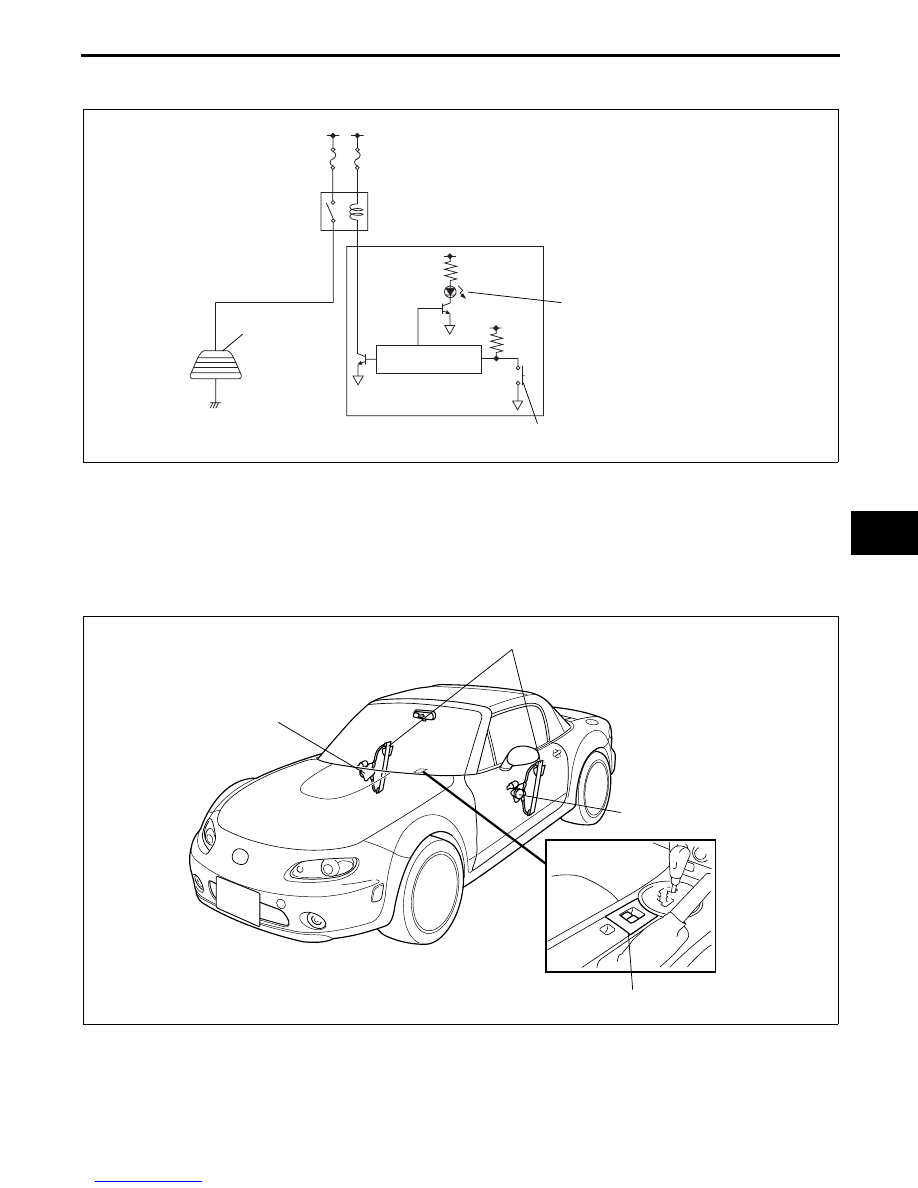

REAR WINDOW DEFROSTER SYSTEM CONSTRUCTION/OPERATION

E5U091263000N03

• Fogging is cleared from the rear window by heating of the filament.

End Of Sie

POWER WINDOW SYSTEM OUTLINE

E5U091258000N01

• The power window system has the following functions.

— Auto open function (driver’s side)

— Manual open/close function

End Of Sie

POWER WINDOW SYSTEM STRUCTURAL VIEW

E5U091258000N02

End Of Sie

B+

REAR WINDOW DEFROSTER RELAY

CLIMATE CONTROL UNIT

REAR WINDOW DEFROSTER
SWITCH

MICROCOMPUTER

REAR WINDOW DEFROSTER
INDICATOR LIGHT

REAR WINDOW
DEFROSTER
FILAMENT

IG2

E5U912ZS5008

POWER WINDOW REGULATOR

POWER WINDOW MOTOR

POWER WINDOW MOTOR

POWER WINDOW MAIN SWITCH

E5U912ZS5003

GLASS/WINDOWS/MIRRORS

09–12–4

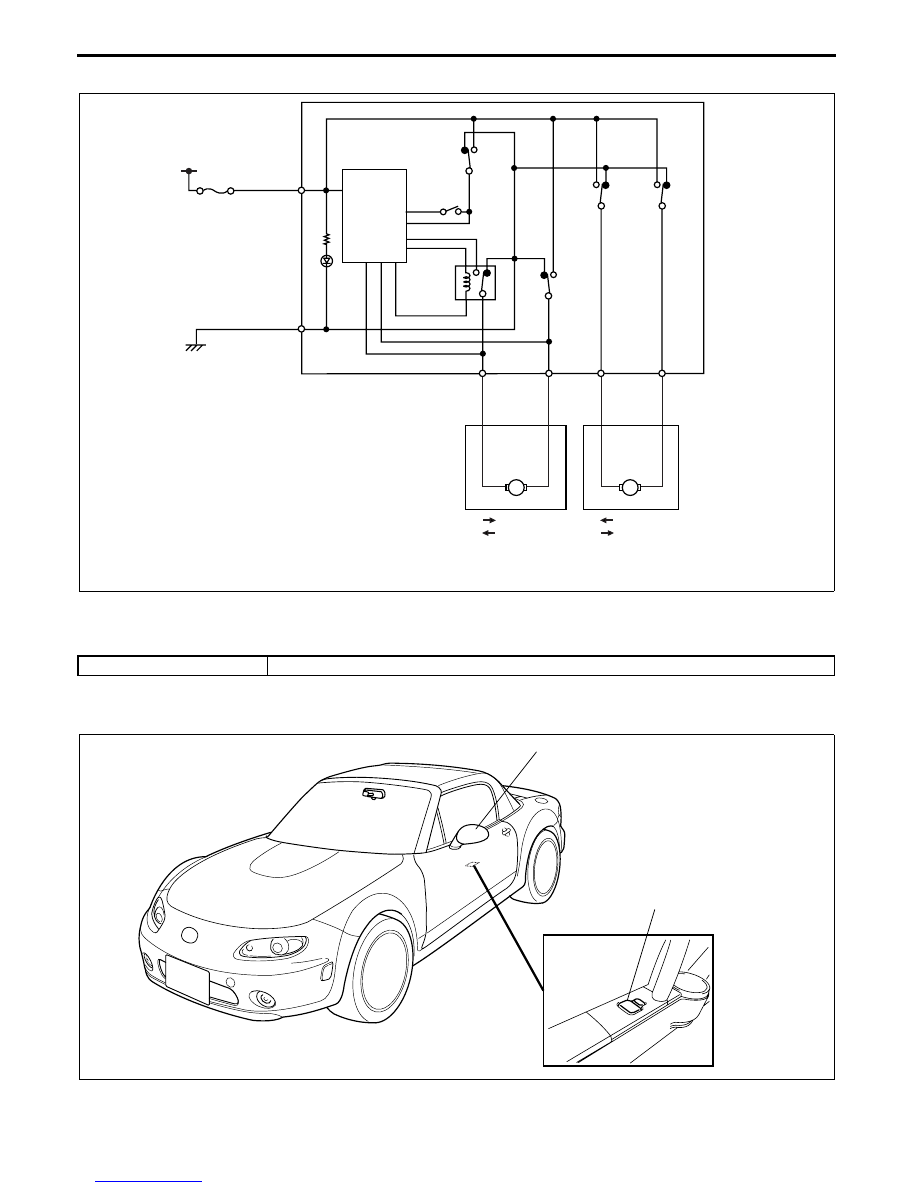

POWER WINDOW SYSTEM WIRING DIAGRAM

E5U091258000N03

End Of Sie

POWER OUTER MIRROR OUTLINE

E5U091269100N01

End Of Sie

POWER OUTER MIRROR STRUCTURAL VIEW

E5U091269100N02

End Of Sie

M

M

OPEN

P/W CM

POWER WINDOW
MAIN SWITCH

B+

OPEN
RELAY

CLOSE

CLOSE

OPEN

OPEN
CLOSE

OPEN
CLOSE

AUTO
OPEN

POWER WINDOW MOTOR
(DRIVER'S SIDE)

POWER WINDOW MOTOR
(PASSENGER'S SIDE)

E5U912ZS5004

Improved convenience

• Power outer mirror (mirror glass adjusting function) adopted

POWER OUTER MIRROR

POWER OUTER MIRROR SWITCH

E5U912ZS5005

GLASS/WINDOWS/MIRRORS

09–12–5

09–12

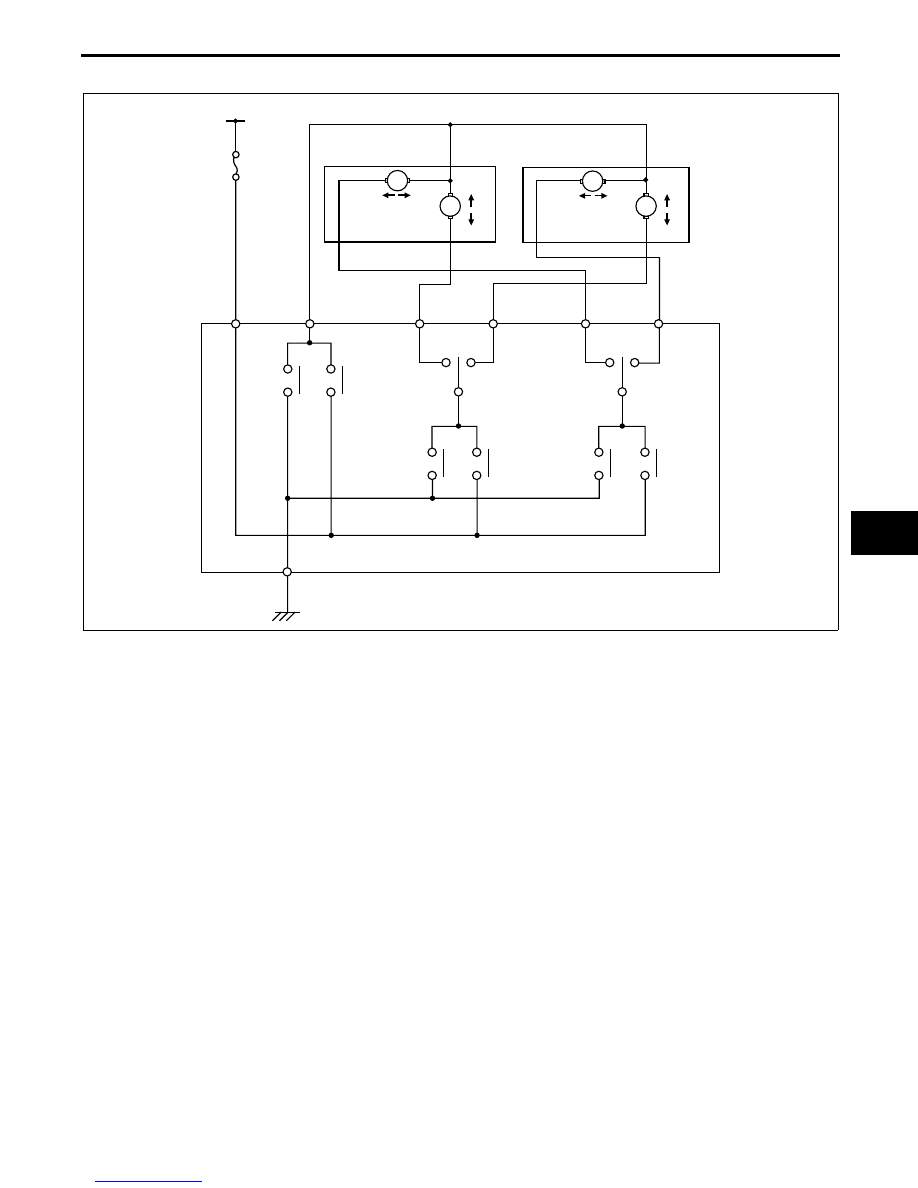

POWER OUTER MIRROR SYSTEM WIRING DIAGRAM

E5U091269100N03

End Of Sie

DOWN

RIGHT
SIDE

RIGHT
SIDE

LEFT
SIDE

LEFT
SIDE

LEFT

RIGHT

POWER OUTER MIRROR SWITCH

RIGHT

ACC

LEFT

RIGHT

LEFT

UP

DOWN

UP

M

M

DOWN

UP

M

M

POWER OUTER
MIRROR (LH)

POWER OUTER
MIRROR (RH)

RIGHT/
DOWN

LEFT/
UP

E5U912ZS5006

GLASS/WINDOWS/MIRRORS

09–12–6

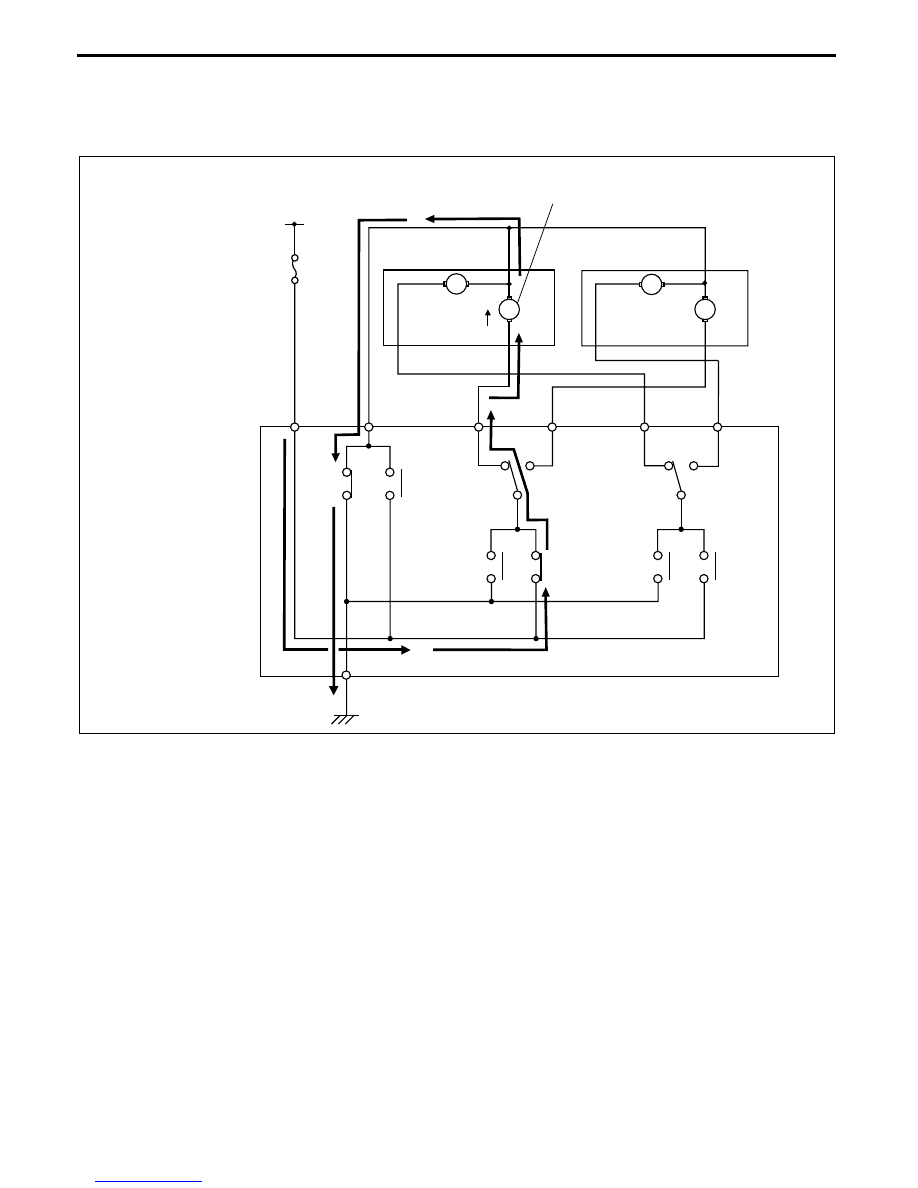

POWER OUTER MIRROR OPERATION

E5U091269100N04

Mirror Glass Adjustment

• The left/right selection switch establishes left or right side outer mirror circuit and current is supplied in either

one of the four directions according to the position of the mirror glass adjustment switch. Due to this, the motor
rotates either up or down, left or right.

End Of Sie

M

M

M

M

UP/DOWN
ADJUSTMENT
MOTOR

LEFT SIDE OUTER MIRROR IS
MOVED UPWARD

UP

RIGHT
SIDE

RIGHT
SIDE

LEFT
SIDE

LEFT
SIDE

UP

DOWN

POWER OUTER
MIRROR (LH)

RIGHT/
DOWN

LEFT/
UP

LEFT

RIGHT

POWER OUTER MIRROR SWITCH

ACC

E5U912ZS5007
