SEATS

09–13–1

09–13

09–13

SEATS

SEATS OUTLINE. . . . . . . . . . . . . . . . . . .  09–13–1

FEATURES  . . . . . . . . . . . . . . . . . . . . .  09–13–1

SEATS SPECIFICATION  . . . . . . . . . . . . . 09–13–1
SEATS STRUCTURAL VIEW . . . . . . . . . . 09–13–1

End of Toc

SEATS OUTLINE

E5U091357000N01

FEATURES

End Of Sie

SEATS SPECIFICATION

E5U091357000N02

End Of Sie

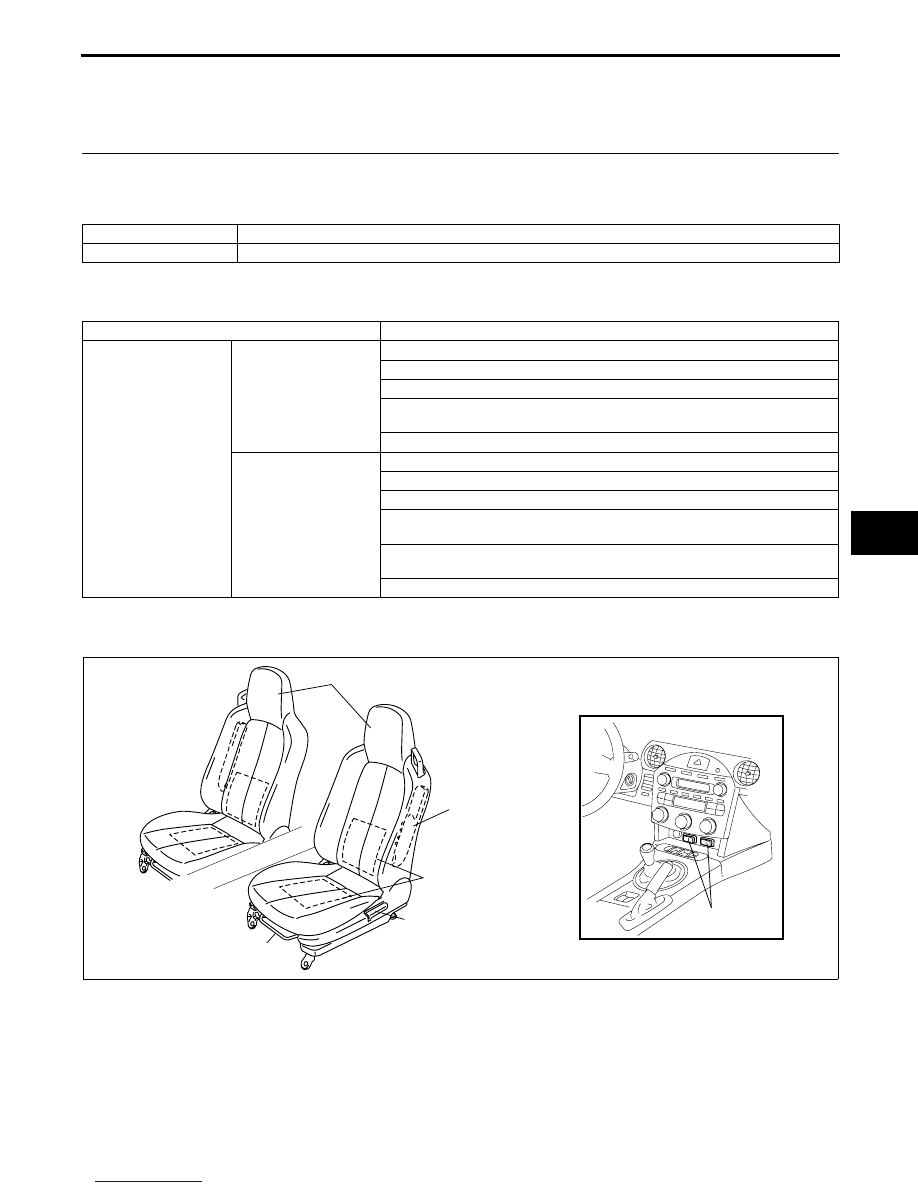

SEATS STRUCTURAL VIEW

E5U091357000N03

End Of Sie

Improved marketability

• Seat warmer has been adopted for the seat

 (Canada only).

Improved safety

• Built-in side air bag has been adopted for the seat.

Item

Function

Seat

Driver’s seat

Recliner

Slide

Seat warmer unit

Seat track position sensor (See 08–10–8 SEAT TRACK POSITION
SENSOR FUNCTION.)

Side air bag module (See 08–10–14 SIDE AIR BAG MODULE FUNCTION.)

Passenger's seat

Recliner

Slide

Seat warmer unit

Seat weight sensor (See 08–10–8 PASSENGER SENSING SYSTEM
OUTLINE.)

Seat weight sensor control module (See 08–10–8 PASSENGER SENSING
SYSTEM OUTLINE.)

Side air bag module (See 08–10–14 SIDE AIR BAG MODULE FUNCTION.)

RECLINER
LEVER

SLIDE LEVER

SEAT WARMER UNIT

SIDE AIR BAG
MODULE

SEAT

SEAT WARMER
SWITCH

E5U913ZS5001

SECURITY AND LOCKS [ADVANCED KEYLESS SYSTEM]

09–14A–1

09–14A

09–14A SECURITY AND LOCKS [ADVANCED KEYLESS
SYSTEM]

SECURITY AND LOCKS OUTLINE . . . .  09–14A–1
SECURITY AND LOCKS

STRUCTURAL VIEW  . . . . . . . . . . . . . .  09–14A–2

SECURITY AND LOCKS SYSTEM

WIRING DIAGRAM . . . . . . . . . . . . . . . .  09–14A–3

POWER DOOR LOCK SYSTEM

OUTLINE . . . . . . . . . . . . . . . . . . . . . . . .  09–14A–4

POWER DOOR LOCK SYSTEM

OPERATION  . . . . . . . . . . . . . . . . . . . . .  09–14A–4

ADVANCED KEYLESS ENTRY SYSTEM

OUTLINE . . . . . . . . . . . . . . . . . . . . . . . .  09–14A–4

ADVACNED KEYLESS ENTRY SYSTEM

OPERATION  . . . . . . . . . . . . . . . . . . . . .  09–14A–4

Normal Keyless Entry Function . . . . . .  09–14A–4
Advanced Keyless Entry Function . . . .  09–14A–5

ADVANCED KEYLESS START

FUNCTION OPERATION  . . . . . . . . . . .  09–14A–8

WARNING/GUIDANCE FUNCTION

OPERATION  . . . . . . . . . . . . . . . . . . . . .  09–14A–9

CUSTOMIZE FUNCTION OUTLINE . . . .  09–14A–9
ON-BOARD DIAGNOSYS SYSTEM

OUTLINE (ADVANCED KEYLESS ENTRY
SYSTEM) . . . . . . . . . . . . . . . . . . . . . . . .  09–14A–10

Special Features  . . . . . . . . . . . . . . . . .  09–14A–10

ON-BOARD DIAGNOSYS SYSTEM PID

DATA/MONITOR FUNCTION
OPERATION (ADVANCED KEYLESS
 ENTRY SYSTEM) . . . . . . . . . . . . . . . . .  09–14A–10

On-board Diagnostic Function . . . . . . .  09–14A–10
PID/data monitor function  . . . . . . . . . .  09–14A–10
Simulation Function . . . . . . . . . . . . . . .  09–14A–11

CARD KEY (TRANSMITTER)

CONSTRUCTION/OPERATION  . . . . . .  09–14A–12

KEYLESS ANTENNA

CONSTRUCTION/OPERATION  . . . . . .  09–14A–13

REQUEST SWITCH

CONSTRUCTION  . . . . . . . . . . . . . . . . .  09–14A–13

KEYLESS BEEPER

CONSTRUCTION . . . . . . . . . . . . . . . . . . 09–14A–14

TRUNK LID OPENER SYSTEM

CONSTRUCTION/OPERATION . . . . . . . 09–14A–14

THEFT-DETERRENT SYSTEM

OUTLINE  . . . . . . . . . . . . . . . . . . . . . . . . 09–14A–14

THEFT-DETERRENT SYSTEM

STRUCTURAL VIEW . . . . . . . . . . . . . . . 09–14A–15

THEFT-DETERRENT SYSTEM

WIRING DIAGRAM . . . . . . . . . . . . . . . . . 09–14A–16

SYSTEM FLOWCHART . . . . . . . . . . . . . . 09–14A–17
IMMOBILIZER SYSTEM OUTLINE  . . . . . 09–14A–18

Special Features . . . . . . . . . . . . . . . . . . 09–14A–18
Structural View  . . . . . . . . . . . . . . . . . . . 09–14A–19

IMMOBILIZER SYSTEM BLOCK

DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . 09–14A–19

IMMOBILIZER SYSTEM

CONSTRUCTION/OPERATION . . . . . . . 09–14A–20

Key ID Number Verification

Procedure . . . . . . . . . . . . . . . . . . . . . . 09–14A–20

Immobilizer System Setting. . . . . . . . . . 09–14A–21

AUXILIARY KEY CONSTRUCTION . . . . . 09–14A–21
COIL ANTENNA CONSTRUCTION . . . . . 09–14A–22
SECURITY LIGHT

CONSTRUCTION/OPERATION . . . . . . . 09–14A–22

Construction  . . . . . . . . . . . . . . . . . . . . . 09–14A–22
Operation  . . . . . . . . . . . . . . . . . . . . . . . 09–14A–22

ON-BOARD DIAGNOSYS SYSTEM

OUTLINE (IMMOBILIZER
SYSTEM)  . . . . . . . . . . . . . . . . . . . . . . . . 09–14A–23

DTC table  . . . . . . . . . . . . . . . . . . . . . . . 09–14A–23

ON-BOARD DIAGNOSYS SYSTEM PID

DATA/MONITOR FUNCTION
OPERATION (IMMOBILIZER
SYSTEM)  . . . . . . . . . . . . . . . . . . . . . . . . 09–14A–24

PID/DATA Monitor Table  . . . . . . . . . . . . 09–14A–24

End of Toc

SECURITY AND LOCKS OUTLINE

E5U091400001N01

End Of Sie

Improved marketability

• Power door lock system adopted

• Advanced keyless entry and start system adopted

Improved serviceability

• Keyless control module that integrates the control of the keyless entry module and immobilizer

system adopted

Improved security

• Theft-deterrent system adopted

• Immobilizer system adopted

SECURITY AND LOCKS [ADVANCED KEYLESS SYSTEM]

09–14A–2

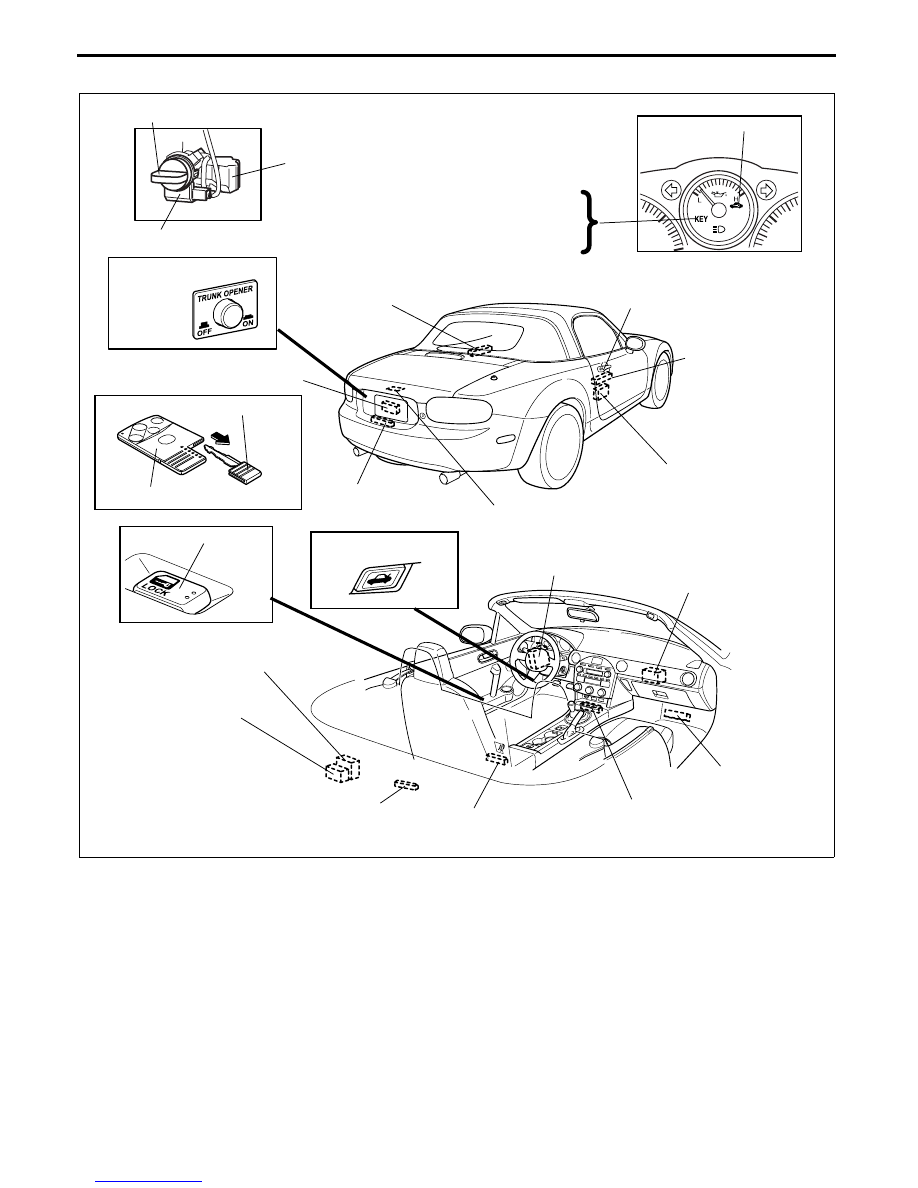

SECURITY AND LOCKS STRUCTURAL VIEW

E5U091400001N02

End Of Sie

TRUNK LID OPENR
SWITCH

KEYLESS CONTROL
MODULE

KEYLESS RECEIVER
(FRONT)

KEYLESS ANTENNA
(INTERIOR, FRONT)

KEYLESS ANTENNA
(EXTERIOR, RF)

KEYLESS ANTENNA
(EXTERIOR, LF)

KEYLESS ANTENNA
(INTERIOR, MIDDLE)

KEYLESS ANTENNA
(EXTERIOR, REAR)

REQUEST SWITCH

REQUEST SWITCH

KEYLESS BEEPER

AUXILIARY KEY

TRANSMITTER

CARD KEY

START KNOB (IGNITION SWITCH)

STEERING LOCK UNIT

COIL ANTENNA

FRONT DOOR LATCH AND
LOCK ACTUATOR

TRUNK LID OPENER

KEYLESS ANTENNA
(INTERIOR, REAR)

KEYLESS
RECEIVER
(REAR)

DOOR LOCK SWITCH

TRUNK LID
OPENER
CANCEL
SWITCH

SECURITY LIGHT

KEYLESS INDICATOR
LIGHT (GREEN)
KEYLESS WARNING LIGHT
(RED)

KEYLESS ANTENNA
(INTERIOR, TRUNK)

E5U914AS1001
