BASIC SYSTEM

07–11–5

07–11

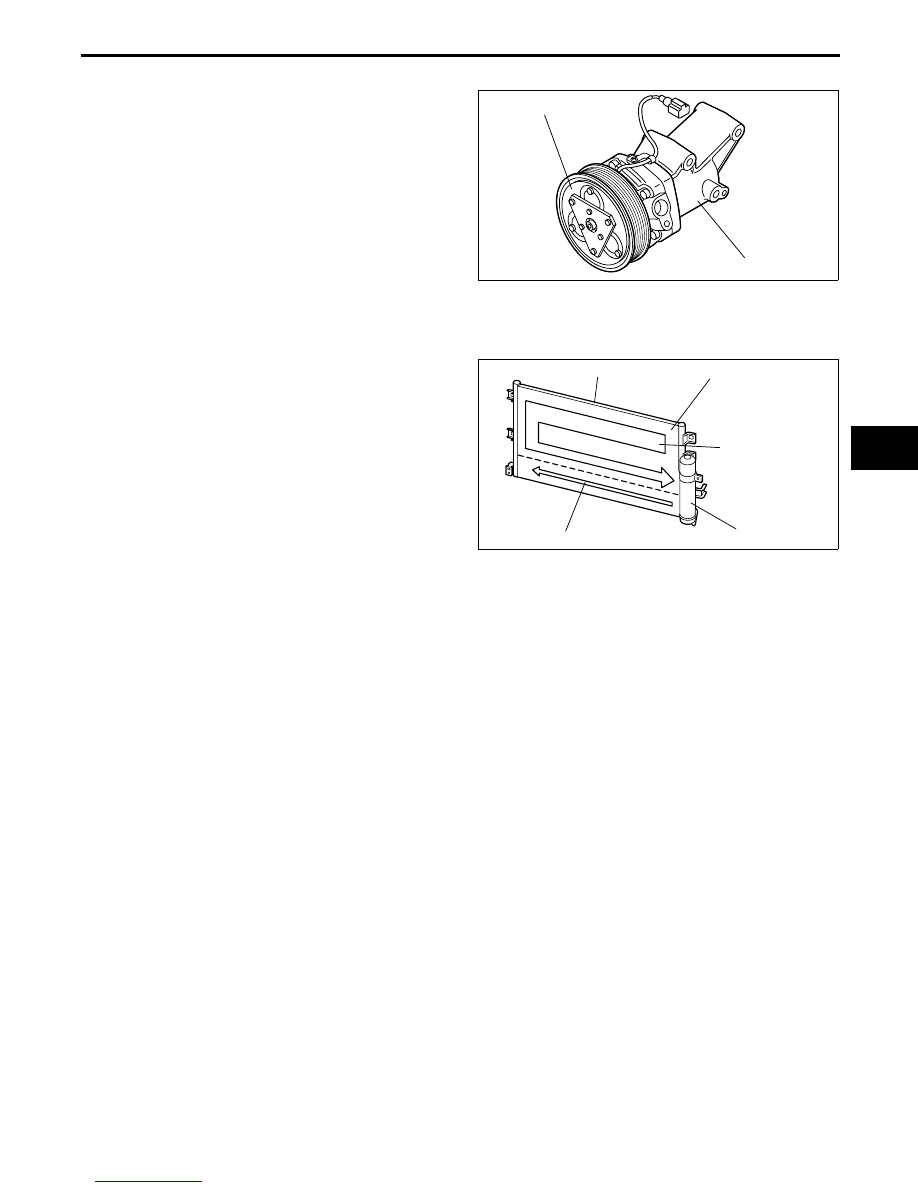

A/C COMPRESSOR CONSTRUCTION

E5U071161450N01

• Composed of the following parts:

— A/C compressor body

— Magnetic clutch

End Of Sie

CONDENSER CONSTRUCTION

E5U071161480N01

• A sub cool condenser has been adopted. It is a multi-flow condenser which is equipped with a sub cooling part

and integrated with a receiver/drier.

• The sub cool condenser separates liquid-gas

refrigerant initially cooled at the condenser via the
receiver/drier, where it returns again to the
condenser sub cooling part and is cooled,
accelerating liquefaction and improving cooling
capacity.

End Of Sie

MAGNETIC CLUTCH

A/C COMPRESSOR BODY

E5U711ZS5007

CONDENSER

COOLING PART

REFRIGERANT
FLOW

RECEIVER/DRIER

SUB COOLING PART

E5U740ZS5106

BASIC SYSTEM

07–11–6

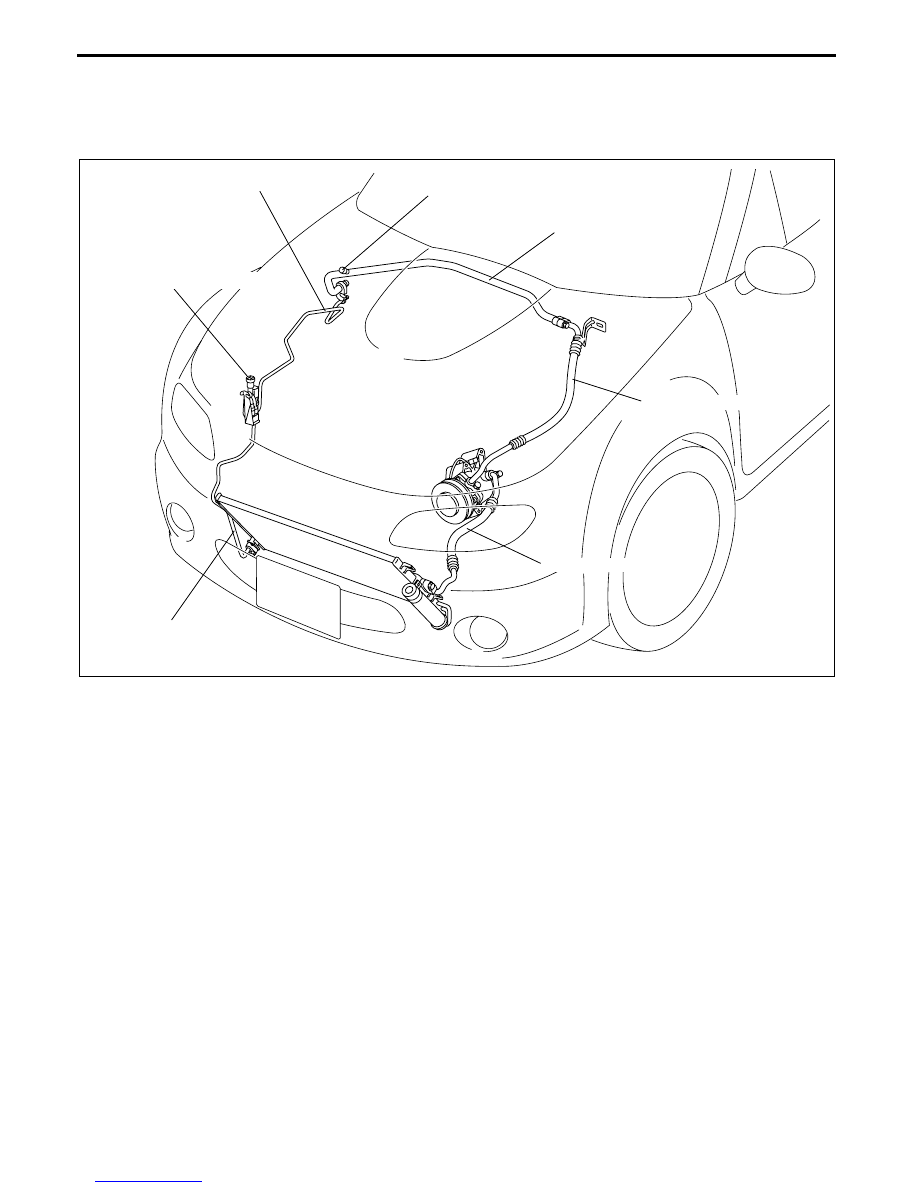

REFRIGERANT LINES CONSTRUCTION

E5U071161460N01

• Aluminum alloy has been adopted for the pipes of the refrigerant lines and rubber (flexible hoses) has been

adopted for the hoses.

• A high-pressure charging valve is installed on cooler pipe No.2, and a low-pressure charging valve is installed

on the cooler pipe No.3.

End Of Sie

COOLER HOSE (HI)

COOLER PIPE No.2

HIGH-PRESSURE CHARGING VALVE

LOW-PRESSURE CHARGING VALVE

COOLER HOSE (LO)

COOLER PIPE No.1

COOLER PIPE No.3

E5U711ZS5010

CONTROL SYSTEM

07–40–1

07–40

07–40

CONTROL SYSTEM

CONTROL SYSTEM STRUCTURAL

VIEW  . . . . . . . . . . . . . . . . . . . . . . . . . . .  07–40–1

CONTROL SYSTEM SYSTEM WIRING

DIAGRAM  . . . . . . . . . . . . . . . . . . . . . . .  07–40–2

AIR INTAKE ACTUATOR

CONSTRUCTION  . . . . . . . . . . . . . . . . .  07–40–2

AIR MIX ACTUATOR

CONSTRUCTION  . . . . . . . . . . . . . . . . .  07–40–3

AIRFLOW MODE ACTUATOR

CONSTRUCTION  . . . . . . . . . . . . . . . . .  07–40–3

BLOWER MOTOR CONSTRUCTION . . .  07–40–3
POWER METAL OXIDE

SEMICONDUCTOR FIELD EFFECT
TRANSISTOR (POWER MOS FET)
FUNCTION  . . . . . . . . . . . . . . . . . . . . . .  07–40–4

Function  . . . . . . . . . . . . . . . . . . . . . . . . 07–40–4
Construction/Operation . . . . . . . . . . . . . 07–40–4

MAGNETIC CLUTCH

CONSTRUCTION . . . . . . . . . . . . . . . . . . 07–40–5

EVAPORATOR TEMPERATURE

SENSOR CONSTRUCTION . . . . . . . . . . 07–40–5

REFRIGERANT PRESSURE SWITCH

CONSTRUCTION . . . . . . . . . . . . . . . . . . 07–40–5

Medium-pressure Switch. . . . . . . . . . . . 07–40–5

CLIMATE CONTROL UNIT

CONSTRUCTION . . . . . . . . . . . . . . . . . . 07–40–6

MANUAL AIR CONDITIONER

FUNCTION . . . . . . . . . . . . . . . . . . . . . . . 07–40–7

Defroster Control. . . . . . . . . . . . . . . . . . 07–40–7

End of Toc

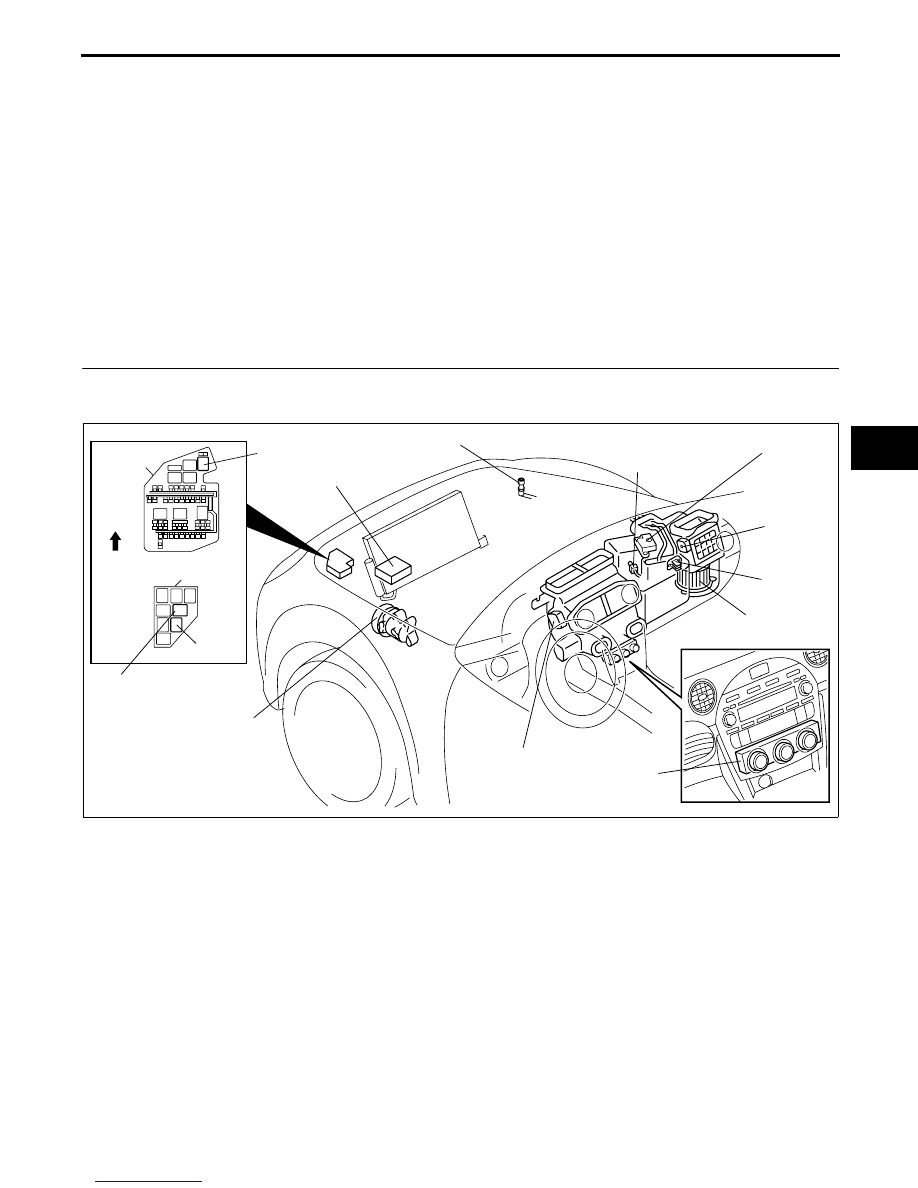

CONTROL SYSTEM STRUCTURAL VIEW

E5U074000000N02

End Of Sie

LOWER BLOCK

UPPER
BLOCK

FRONT

BLOWER
RELAY

PCM

A/C RELAY

REAR WINDOW
DEFROSTER RELAY

REFRIGERANT PRESSURE SWITCH

EVAPORATOR
TEMPERATURE
SENSOR

AIR MIX
ACTUATOR

AIR INTAKE
ACTUATOR

POWER
MOS FET

BLOWER
MOTOR

CLIMATE
CONTROL
UNIT

AIRFLOW MODE
ACTUATOR

MAGNETIC
CLUTCH

E5U740ZS5105

CONTROL SYSTEM

07–40–2

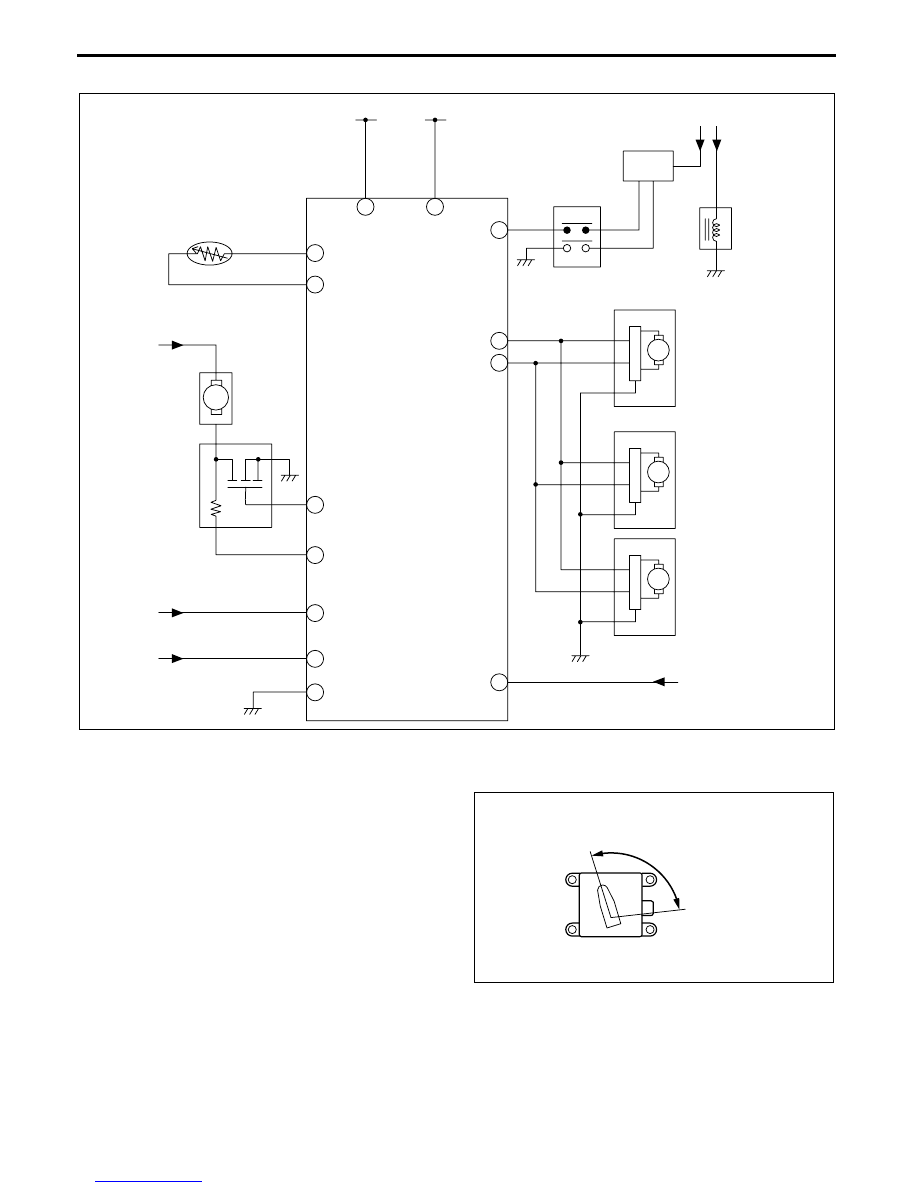

CONTROL SYSTEM SYSTEM WIRING DIAGRAM

E5U074000000N03

End Of Sie

AIR INTAKE ACTUATOR CONSTRUCTION

E5U074061060N01

• A communication type has been adopted.

End Of Sie

A

S

M

M

K

G

I

B

PCM

M

M

M

N

H

F

D

E

C

EVAPORATOR
TEMPERATURE
SENSOR

IG2

B+

BLOWER
RELAY

BLOWER
MOTOR

POWER
MOS
FET

TNS
RELAY

METER

REAR
WINDOW
DEFROSTER
RELAY

AIR
INTAKE
ACTUATOR

AIR
MIX
ACTUATOR

AIRFLOW
MODE
ACTUATOR

MAGNETIC
CLUTCH

REFRIGERANT
PRESSURE
SWITCH

A/C RELAY

CLIMATE
CONTROL
UNIT

E5U740ZS5107

REC

105

°

FRESH

E5U740ZS5003
