Mazda управление микроклиматом. Руководство - часть 12





Основное управление микроклиматом

Система А/С

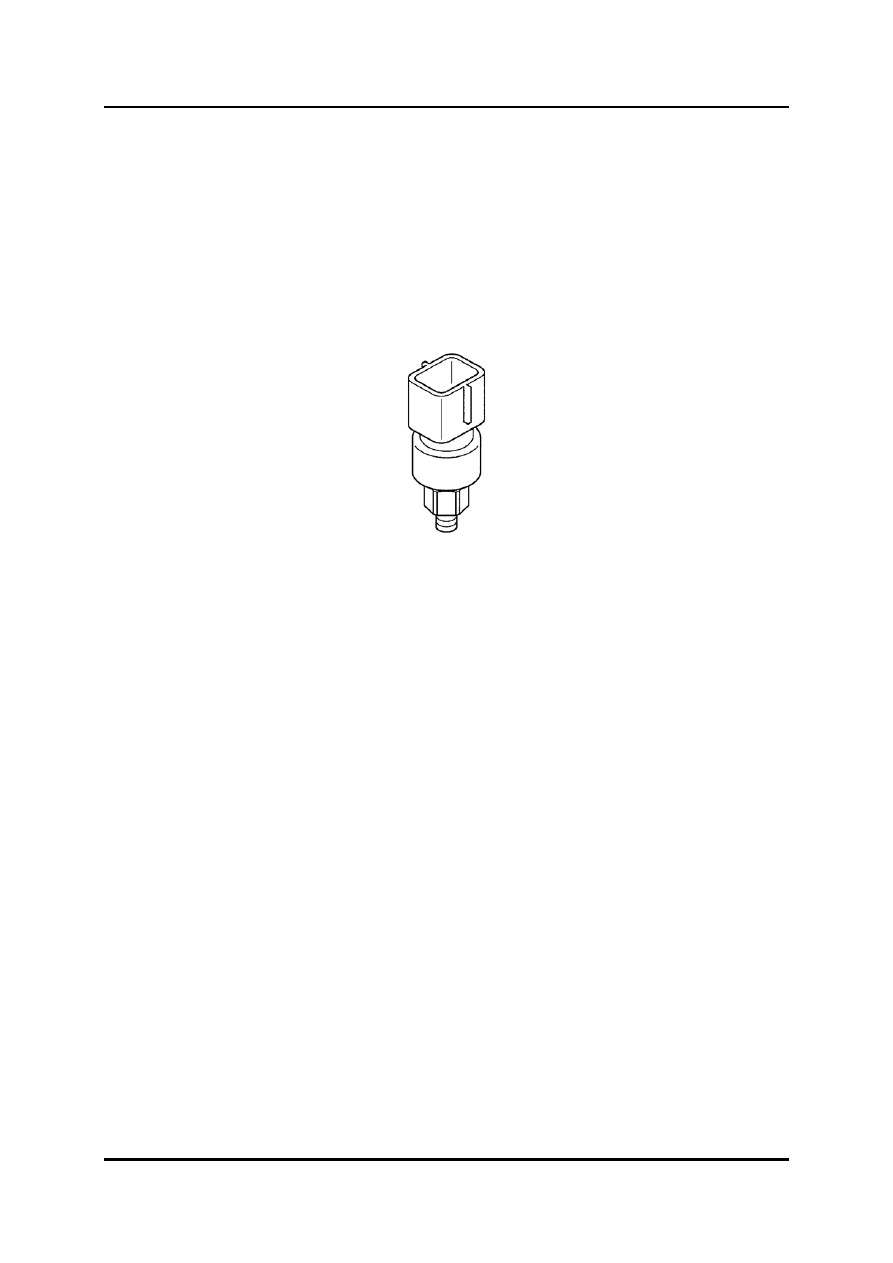

Датчик давления хладагента

•

Двойной датчик давления хладагента находится на стороне системы воздушного
кондиционирования под высоким давлением и состоит из датчика среднего и
высокого давления. Датчик среднего давления выдаёт сигнал управления
вентилятором охлаждения в PCM в зависимости от нагрузки конденсора.

•

Датчик высокого давления подключён последовательно к переключателю циклов
системы кондиционирования. Он защищает систему воздушного
кондиционирования, выдавая сигнал отключения системы в PCM, если давление в
системе ненормально высокое.







L1005_058



Система А/С

Основное управление микроклиматом

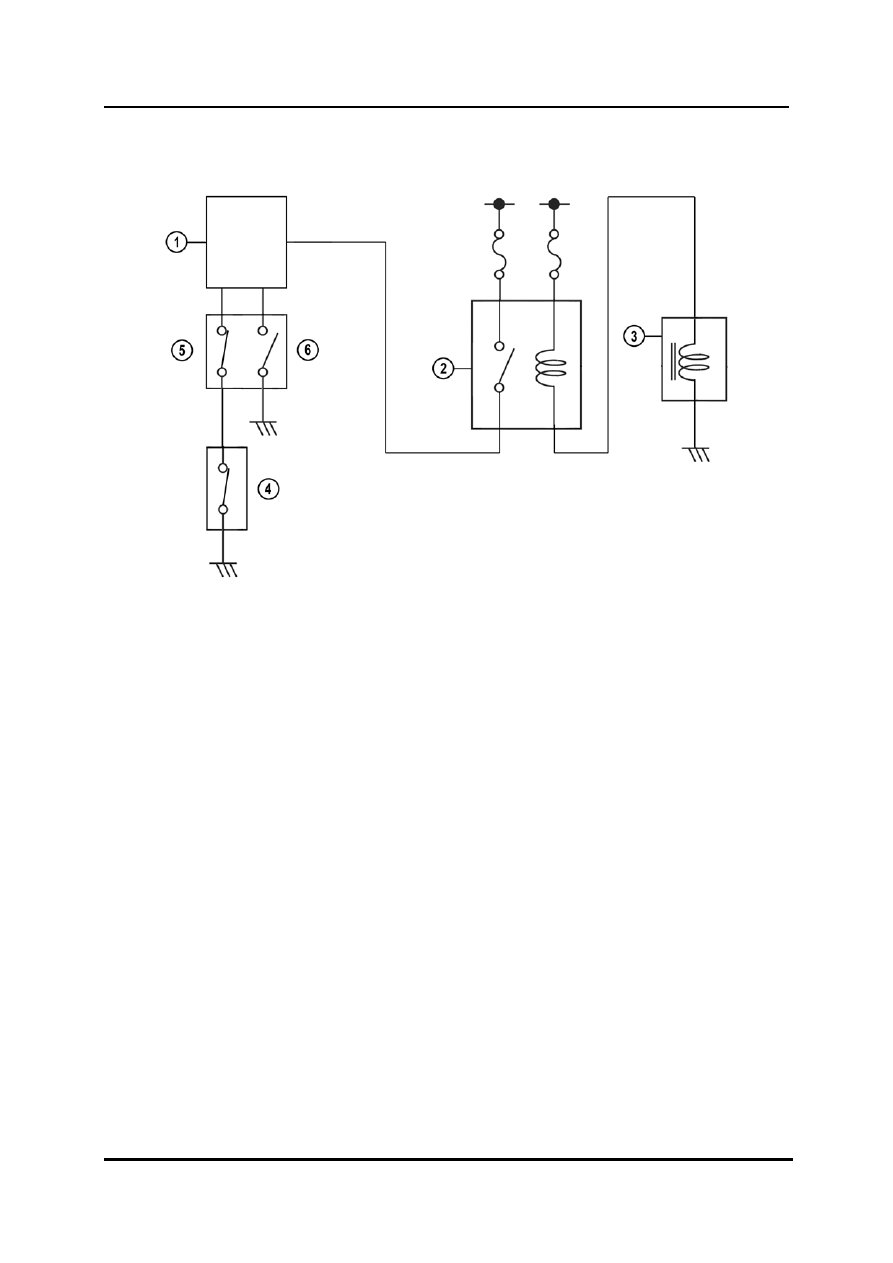

Электрическая схема





L1005_048

1 PCM

5 Датчик высокого давления

2  Реле системы кондиционирования 6

Датчик среднего давления

3  Электромагнитная муфта



4  Переключатель циклов системы





кондиционирования





Основное управление микроклиматом

Система А/С

Обзор комплектующих деталей



Модель

Расширит.

Клапан

Нерегул.

дросс.

Тип компрессора

Тип конденсора

Встроенн.

осушитель

Mazda2
Бензин

x

С наклонным диском
и регулир. раб. объёмом

Многопоточный

Mazda2
Диз. Топливо

x

Спиральный
с регулир. раб. объёмом

Многопоточный

Mazda3
Бензин

x

Ротационный лопастный

Многопоточный
(с доп. охлажден.)

Mazda3
Диз. топливо

x

С наклонным диском
и регулир. раб. объёмом

Многопоточный

Mazda5

x

Ротационный лопастный

Многопоточный
(с доп. охлажден.)

Mazda6

x

Ротационный лопастный

Многопоточный
(с доп. охлажден.)

  x**

MPV (LW)

x

Спиральный

Многопоточный
(с доп. охлажден.)

x

Tribute

x

С наклонным диском

Трубчато-пластинчат.

Серия-B (UN)

x

С наклонным диском

Многопоточный

MX-5 (NC)

x

Ротационный лопастный

Многопоточный
(с доп. охлажден.)

RX-8 (SE)

x

Спиральный

Многопоточный
(с доп. охлажден.)

x

*Значок x указывает, что осушитель нельзя заказать отдельно.
**Только с радиатором для тяжёлых условий эксплуатации

L1005_T002





Система А/С

Основное управление микроклиматом

Замечания:
